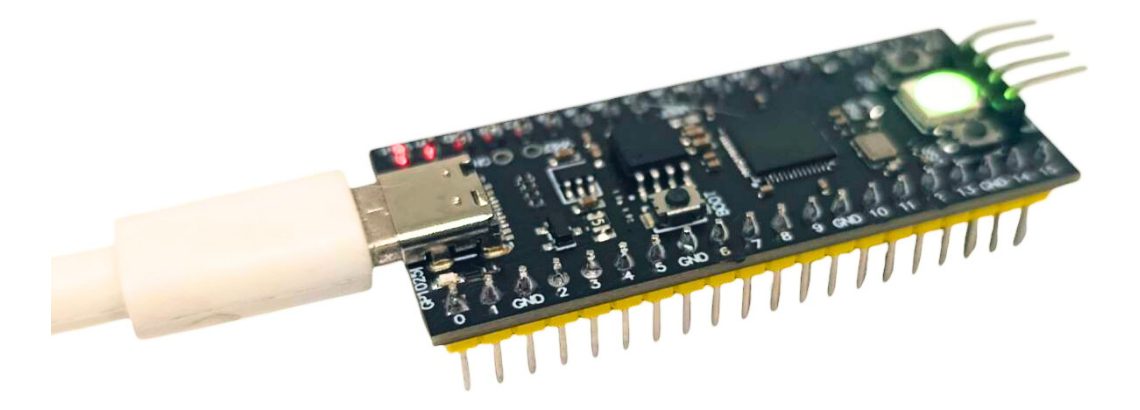

YD-RP2040 N16 – Placa Microcontroladora RP2040 con LED RGB WS2812
================================================================

Descripción General
——————
– Este módulo RP2040 es una placa microcontroladora avanzada con chip RP2040 de Raspberry Pi.
– Incorpora características avanzadas como memoria Flash de 16MB, puerto USB Tipo C, y un LED RGB WS2812.
– Ideal para una amplia gama de aplicaciones, desde proyectos de IoT hasta soluciones de automatización y dispositivos interactivos.

Características Técnicas
————————
– Microcontrolador: RP2040 diseñado por Raspberry Pi en Reino Unido

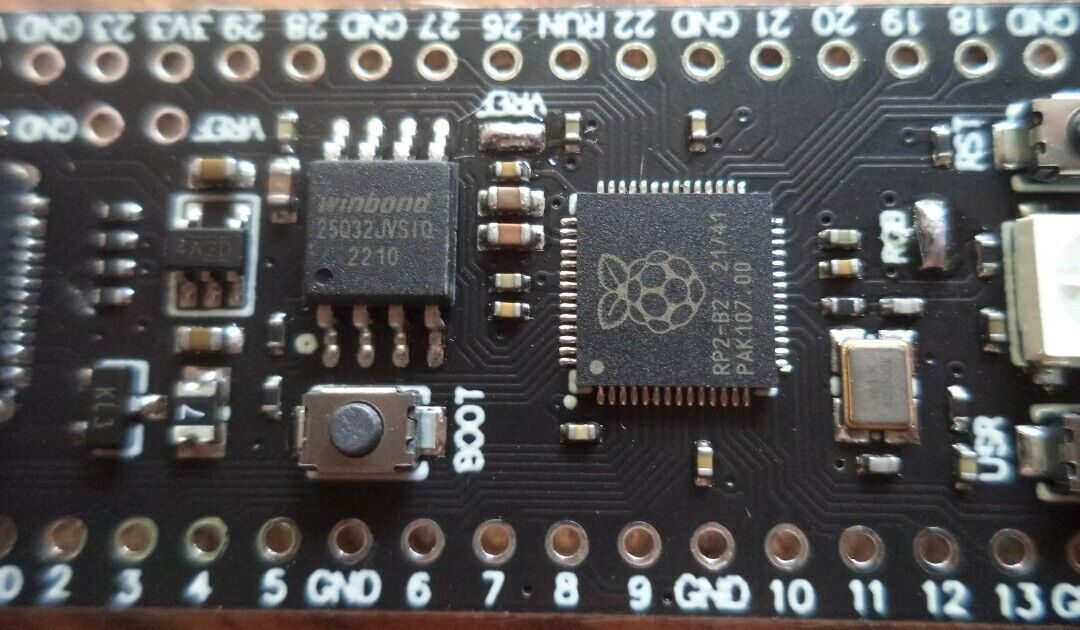

– Memoria Flash: 16MB en la placa (W25Q128)
– Procesador: Dual-core Arm Cortex M0+ hasta 133 MHz
– SRAM: 264KB
– Alimentación: 5V (USB), rango recomendado
– Corriente Máxima de Salida en Pines IO: 4 mA
– Corriente de Salida en el Pin de 3.3V: 300 mA

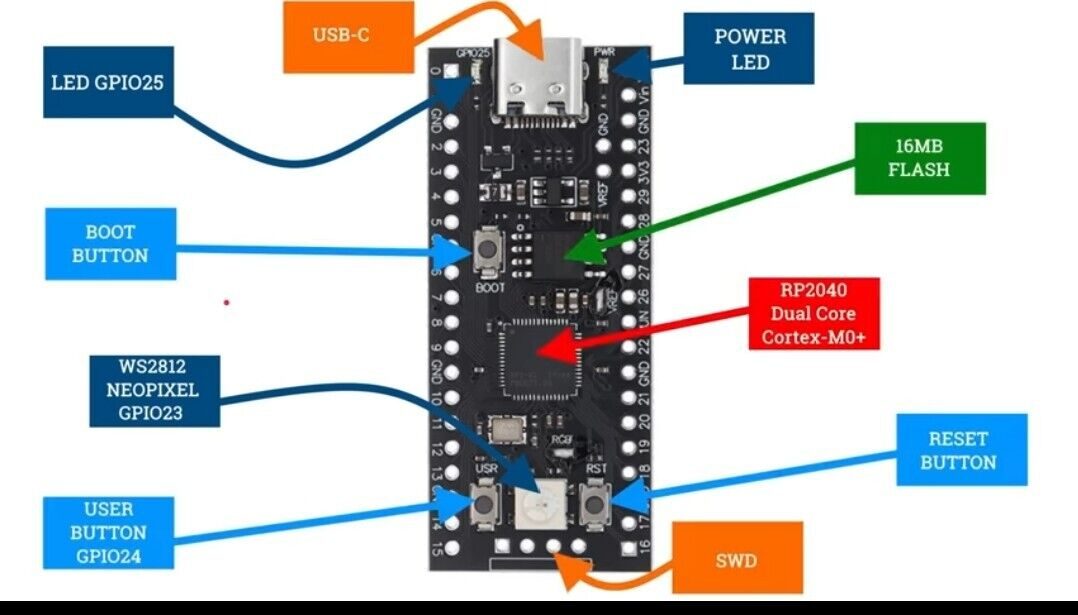

– LED RGB: WS2812 integrado en GPIO 23 para indicaciones visuales y proyectos de iluminación
– LED Usuario: LED azul en GPIO 25
– Botón Usuario: Pulsador en GPIO 24 para entrada de usuario
– Conectividad: USB 1.1 con soporte de dispositivo y host
– Modos de Bajo Consumo: Sleep y dormant
– Programación: Drag-and-drop usando almacenamiento masivo a través de USB

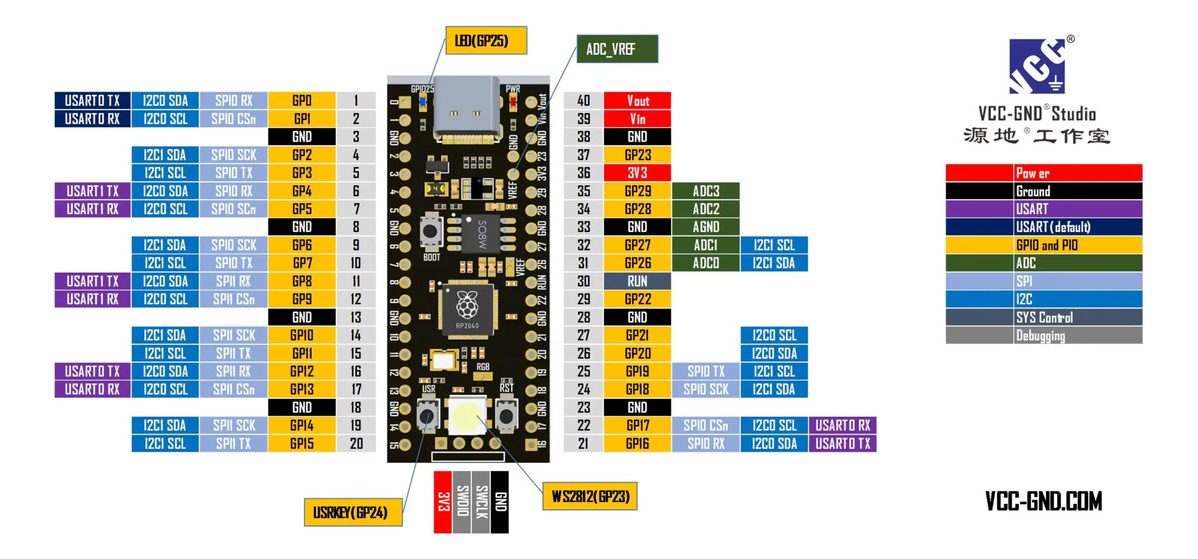

– GPIO: 28 pines multifunción disponibles
– Comunicación: 2 × SPI, 2 × I2C, 2 × UART
– ADC: 4 × 12-bit (vs 1 en Arduino UNO)
– PWM: 16 canales controlables (vs 6 en Arduino UNO)
– Temporizador y Reloj Precisos en Chip
– Sensor de Temperatura
– Bibliotecas de Punto Flotante Acelerado en Chip
– PIO: 8 máquinas de estado programables para soporte de periféricos personalizados

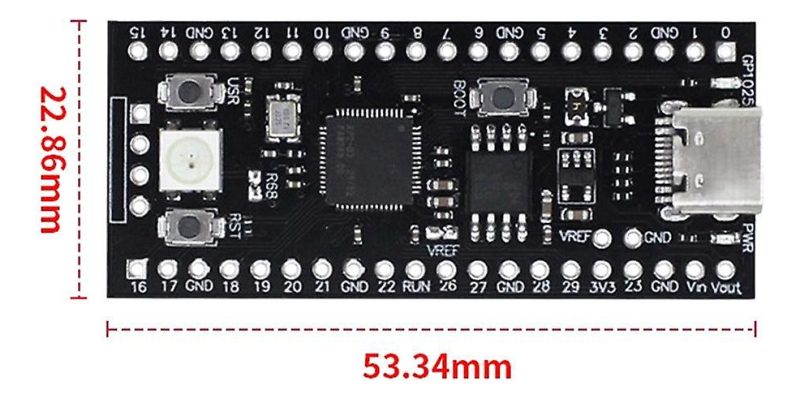

– Dimensiones: Aprox. 53 x 22.8 mm

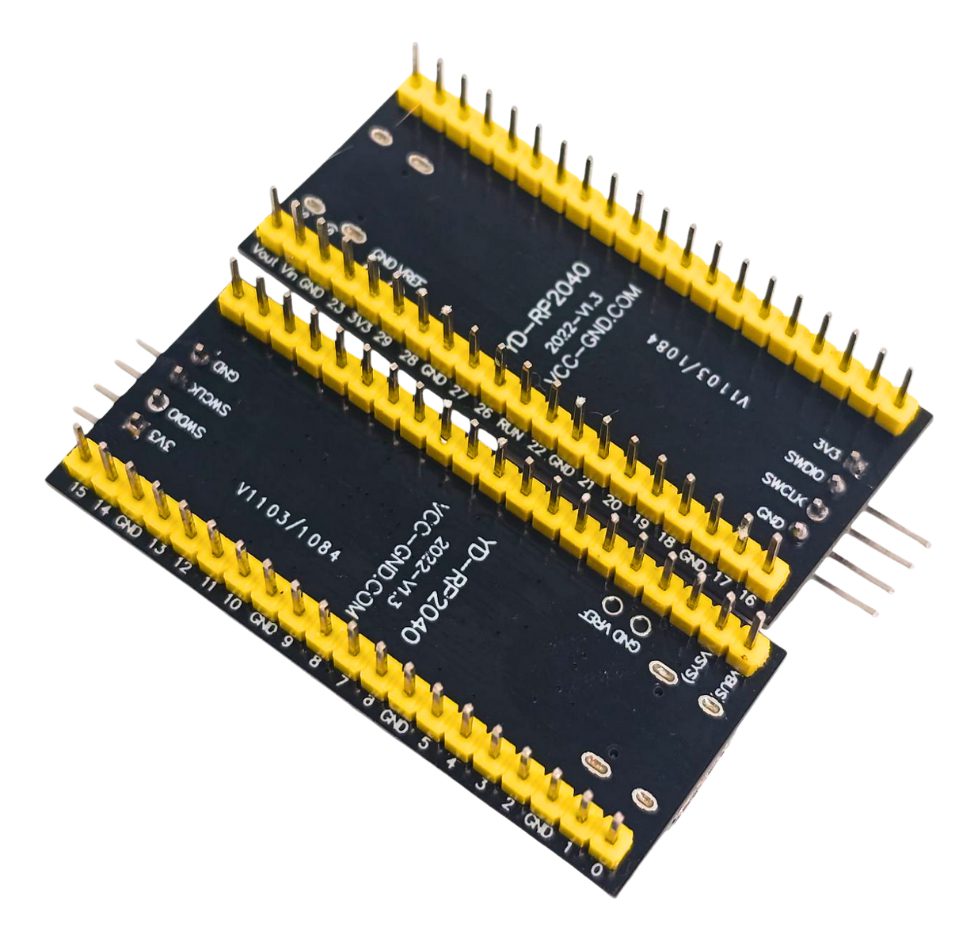

– Headers: Pre-soldados (2 × 20 pines) – ¡No requiere soldadura adicional!
– Software: 100% compatible con MicroPython, CircuitPython y SDKs de C/C++ para Raspberry Pi Pico

IMPORTANTE – Jumper PB (LED RGB):
——————————–
– Por defecto, el jumper PB viene SIN SOLDAR para permitir el uso libre del GPIO 23
– Para activar el LED RGB WS2812, es necesario SOLDAR el jumper PB en la parte posterior de la placa
– Una vez soldado el jumper PB, el LED RGB funcionará en GPIO 23
– Si no soldas el jumper PB, puedes usar el GPIO 23 como pin normal de entrada/salida
– El jumper PB es pequeño y requiere soldador de punta fina y flux para una soldadura correcta

Ventajas vs Otras Placas Populares
———————————-

VS ARDUINO UNO/NANO:
– Procesador DUAL CORE (133MHz cada uno) vs single core 16MHz
– 16MB Flash vs 32KB (500x más memoria)
– 264KB RAM vs 2KB (132x más memoria)
– 4 puertos ADC de 12-bit vs 6 puertos de 10-bit
– 16 canales PWM vs 6 canales PWM
– USB nativo (no requiere chip convertidor)
– LED RGB integrado vs solo LED básico
– PIO (periféricos programables) únicos en RP2040

VS ESP32:
– Mayor cantidad de puertos ADC precisos (12-bit garantizados)
– PIO exclusivos para protocolos personalizados
– Mejor estabilidad en aplicaciones industriales
– Menor consumo en modo sleep
– Mayor precisión en timing crítico
– Ecosistema Raspberry Pi más robusto
– Compatible con más librerías de sensores

VS RASPBERRY PI PICO ORIGINAL:
– 16MB Flash vs 2MB (8x más memoria)
– Headers pre-soldados vs requiere soldadura
– USB Tipo-C vs Micro-USB
– Botón de usuario adicional
– LED RGB integrado vs solo LED básico
– Mejor calidad de construcción

¿Por Qué Elegir Esta Placa?
—————————
– PROYECTOS COMPLEJOS: 16MB permiten aplicaciones grandes con almacenamiento de datos
– INTERFAZ VISUAL: LED RGB para feedback inmediato sin componentes externos
– PROTOCOLOS PERSONALIZADOS: PIO permite crear interfaces únicas (WS2812, custom SPI, etc.)
– MÚLTIPLES SENSORES: 4 ADC de 12-bit para lecturas precisas simultáneas
– CONTROL PWM AVANZADO: 16 canales para motores, servos, LEDs con alta resolución
– DUAL PROCESSING: Dos cores permiten multitarea real (sensor + comunicación simultánea)

Configuración en Arduino IDE
—————————-
1. Instalar soporte RP2040 a través del gestor de placas
2. Seleccionar placa “Raspberry Pi Pico/RP2040”
3. Configurar Flash Size: 16MB
4. Instalar librería “Adafruit NeoPixel” para LED RGB
5. Código de ejemplo disponible en documentación RP2040

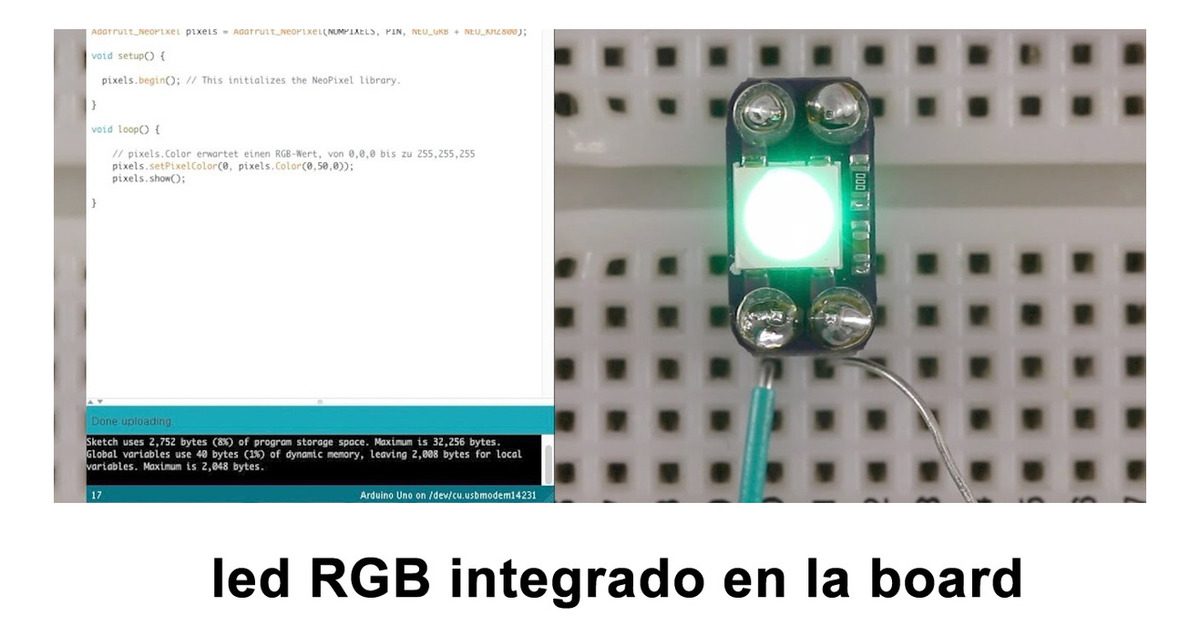

Código básico para LED RGB (una vez soldado jumper PB):
#define LED_PIN 23 // GPIO 23 para LED RGB WS2812
#define USER_LED 25 // GPIO 25 para LED azul usuario
#define USER_BTN 24 // GPIO 24 para botón usuario

15 Ejemplos de Aplicaciones Ideales
———————————–
1. Iluminación LED Inteligente con efectos programables gracias al LED RGB integrado.
2. IoT con Almacenamiento Avanzado y retroalimentación visual mediante el LED RGB.
3. Controladores de Juegos Personalizados con indicadores visuales a través del LED RGB.
4. Estaciones Meteorológicas Inteligentes con alertas visuales usando el LED RGB.
5. Wearables Innovadores con efectos de iluminación personalizados.
6. Instrumentos Musicales Electrónicos con indicaciones visuales dinámicas.
7. Automatización Doméstica Compleja con interfaces de usuario mejoradas por el LED RGB.
8. Monitoreo de Salud con indicadores de estado visual.
9. Educación en Programación y Electrónica con feedback visual inmediato.
10. Robótica Experimental con señalización visual integrada.
11. Sistemas de Seguridad Mejorados con indicadores de estado o alertas.
12. Automatización Industrial con indicadores visuales para el monitoreo de procesos.
13. Proyectos de Arte Electrónico, aprovechando la capacidad de iluminación del LED RGB.
14. Estaciones de Carga Inteligentes con indicación del estado de carga.
15. Sistemas de Navegación y Rastreo con señalización visual para indicaciones.

Especialmente Recomendado Para:
——————————
– Proyectos que requieren múltiples sensores analógicos simultáneos
– Aplicaciones con protocolos de comunicación personalizados
– Sistemas que necesitan almacenamiento local extenso (logs, configuraciones)
– Proyectos con interfaz visual (estados, alertas, efectos)
– Automatización que requiere procesamiento paralelo
– Educación en microcontroladores avanzados

Notas Importantes:
– Recuerda soldar el jumper PB si quieres usar el LED RGB en GPIO 23
– Sin soldar el jumper PB, el GPIO 23 queda libre para otros usos
– Los 16MB de Flash permiten proyectos más complejos que otras placas económicas
– Los PIO (Programmable I/O) son únicos del RP2040 y permiten crear protocolos imposibles en otras placas
– Ideal para makers que buscan expandir sus capacidades más allá de Arduino básico
