Blue Pill Stm32 Modulo Stm32f103c8t6 Para Desarrollo Arduino

Blue Pill Stm32 Modulo Stm32f103c8t6 Para Desarrollo Arduino

** POR POCO TIEMPO EN NOVIEMBRE ESTAMOS ENVIANDO LA VERSION CON EL CHIP ORIGINAL STM32 A ESTE PRECIO QUE VIENE YA CON PINES SOLDADOS, APROVECHA, EL MEJOR COSTO-CALIDAD QUE VAS A ENCONTRAR **

ESPECIFICACIONES
– Chipset alternativo: CH32F103
– ARM 32-bit Cortex-M3 CPU Core
– Corre a una frecuencia de 72 MHz (1.25 DMIPS/MHz)
– 64 Kbytes de memoria Flash
– 20 Kbytes de SRAM
– RTC integrado y entrda de bateria de respaldo para el RTC, esto es un beneficio definitivamente ya que permite, por ejemplo, guardar datos con – timestamp sin usar placas externas
– Modo Sleep, Stop y Standby

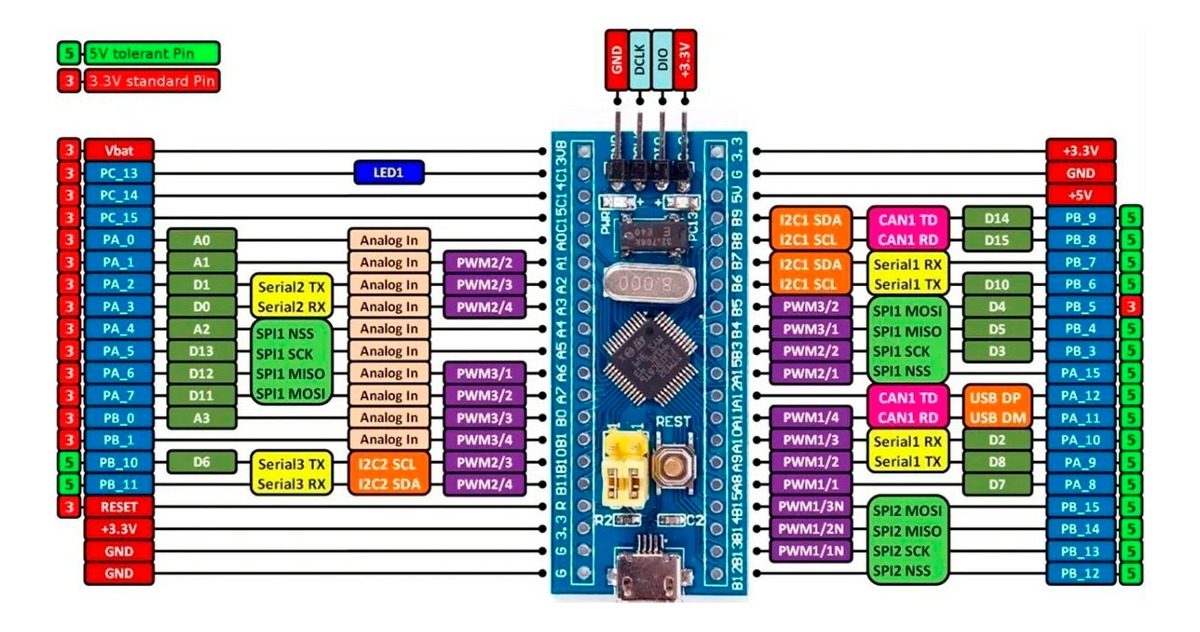

– 26 entradas y salidas digitales, la mayoria tolerantes a 5V
– Interrupciones en todas las I/O
– 2 conversores A/D de 12-bit de 1 us, (10 entradas analogicas)
– 7 temporizadores
– 2 interfaces I2C
– 3 interfaces USART
– 2 interfaces SPI
– Interface CAN
– Micro USB para alimentacion de la placa y comunicaciones
– Se puede debuguear con SWD (con ST-Link V2)
– Dimensiones: 53 x 22 mm

Características principales

ARM ® 32 bits Cortex ® -M3 CPU Core
Frecuencia máxima de 72 MHz, rendimiento de 1,25 DMIPS / MHz (Dhrystone 2.1) en 0 acceso a la memoria de estado de espera
Multiplicación de un solo ciclo y división de hardware
Memoria
64 o 128 Kbytes de memoria Flash
20 Kbytes de SRAM
Reloj, reposición y gestión de la oferta
Suministro de aplicaciones de 2.0 a 3.6 V y E / S
POR, PDR y detector de voltaje programable (PVD)
Oscilador de cristal de 4 a 16 MHz
Internal 8 MHz de fábrica recortada RC
40 kHz interno RC
PLL para el reloj de la CPU
Oscilador de 32 kHz para RTC con calibración
Bajo consumo
Modo de suspensión, parada y modo de espera
Alimentación VBAT para RTC y registros de respaldo
2 convertidores A / D de 12 bits, 1 µs (hasta 16 canales)
Rango de conversión: 0 a 3,6 V
Capacidad de doble muestra y retención
Sensor de temperatura
DMA Acceso Directo a Memoria (DMA, del inglés direct memory access)
Controlador DMA de 7 canales
Periféricos compatibles: temporizadores, ADC, SPI, I 2 Cs y USARTs
Hasta 80 puertos de E / S rápidos
26/37/51/80 I / Os, todos asignables en 16 vectores de interrupción externos y casi todos los 5 V-tolerantes
Modo de depuración
Interfaces de depuración de cable serie (SWD) y JTAG
7 temporizadores
Tres temporizadores de 16 bits, cada uno con hasta 4 IC / OC / PWM o contador de impulsos y entrada de codificador en cuadratura (incremental)
16 bits, temporizador PWM de control de motor con generación de tiempo muerto y parada de emergencia
2 temporizadores de vigilancia (Independiente y Ventana)
SysTick temporizador 24-bit downcounter
Hasta 9 interfaces de comunicaciónUnidad de cálculo CRC, ID único de 96 bits
Hasta 2 interfaces I 2 C (SMBus / PMBus)
Hasta 3 USARTs (interfaz ISO 7816, capacidad LIN, IrDA, control de módem)
Hasta 2 SPI (18 Mbit / s)
Interfaz CAN (2.0B activo)
Interfaz USB 2.0 de velocidad completa
Los paquetes son ECOPACK ®

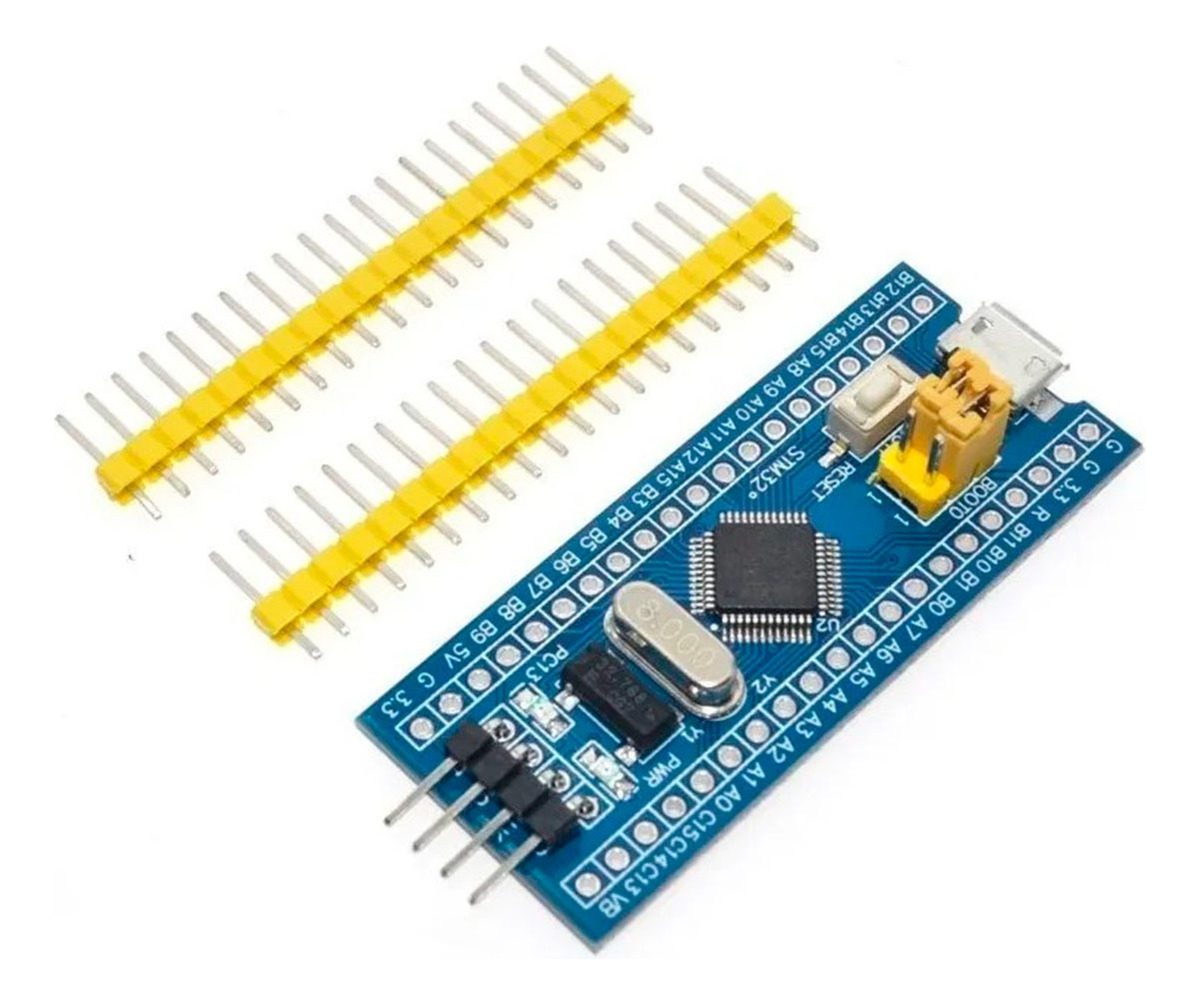

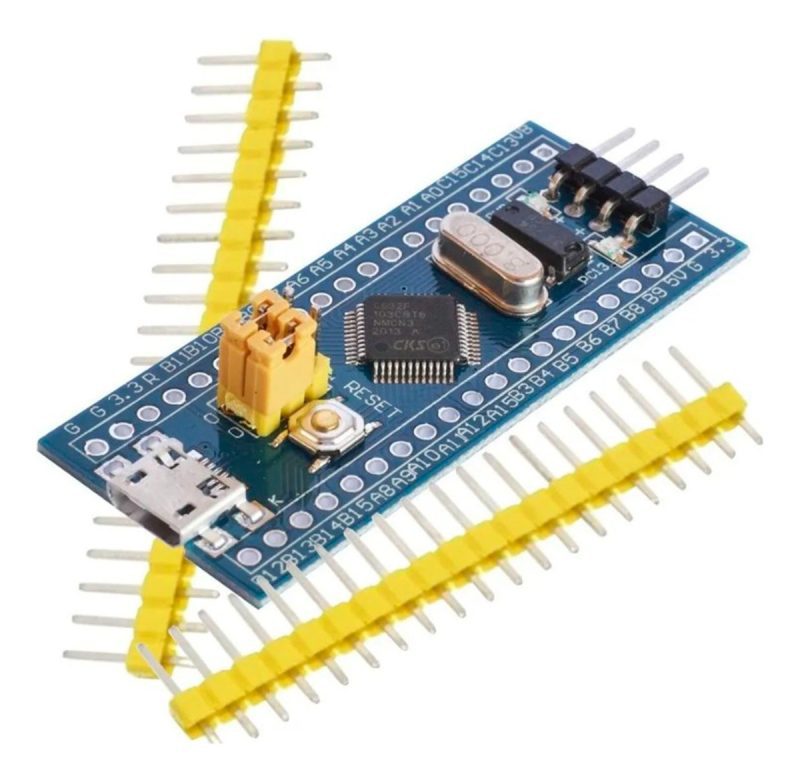

LA COMPRA INCLUYE
– Modulo Desarrollo Blue Pill CKS32F
– juego de pines macho separable

SKU: STM32F103C8T6
