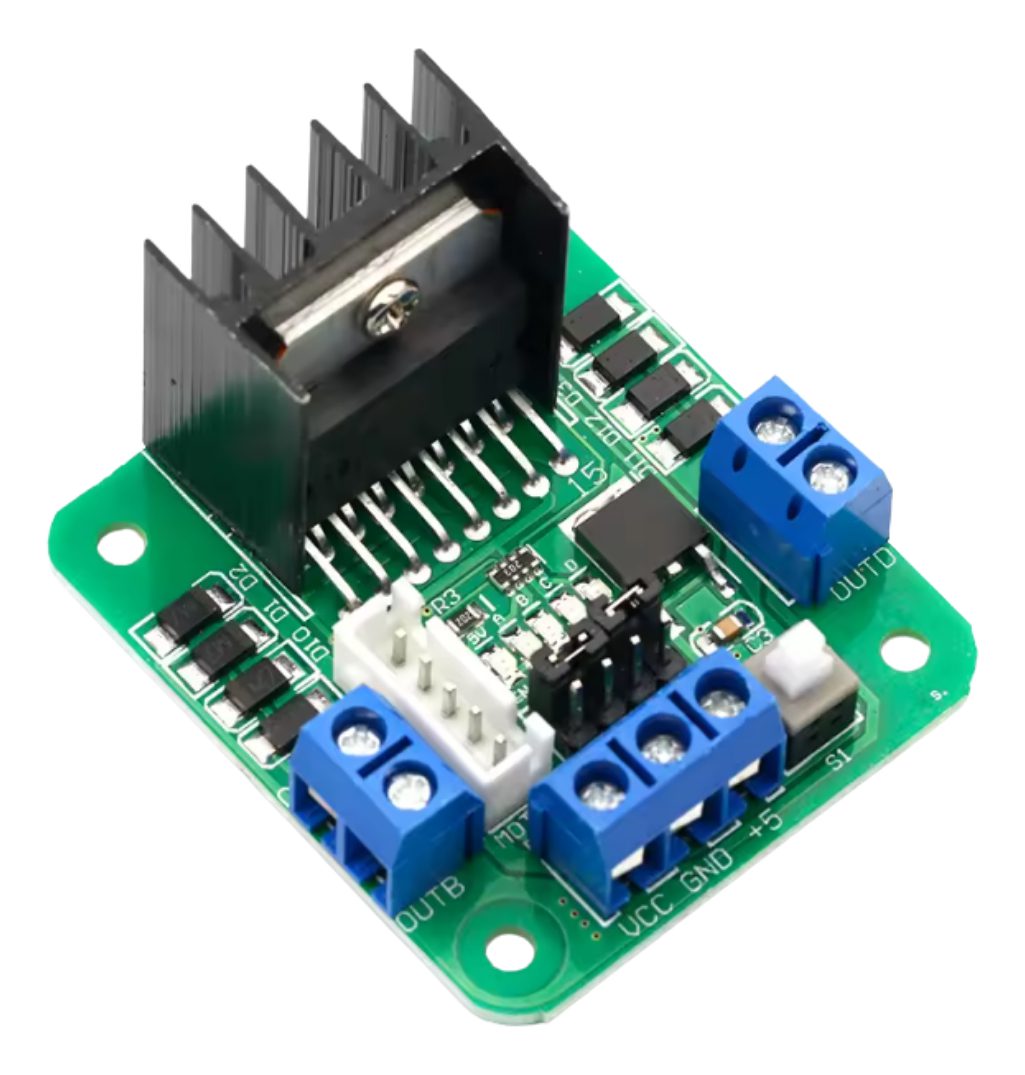

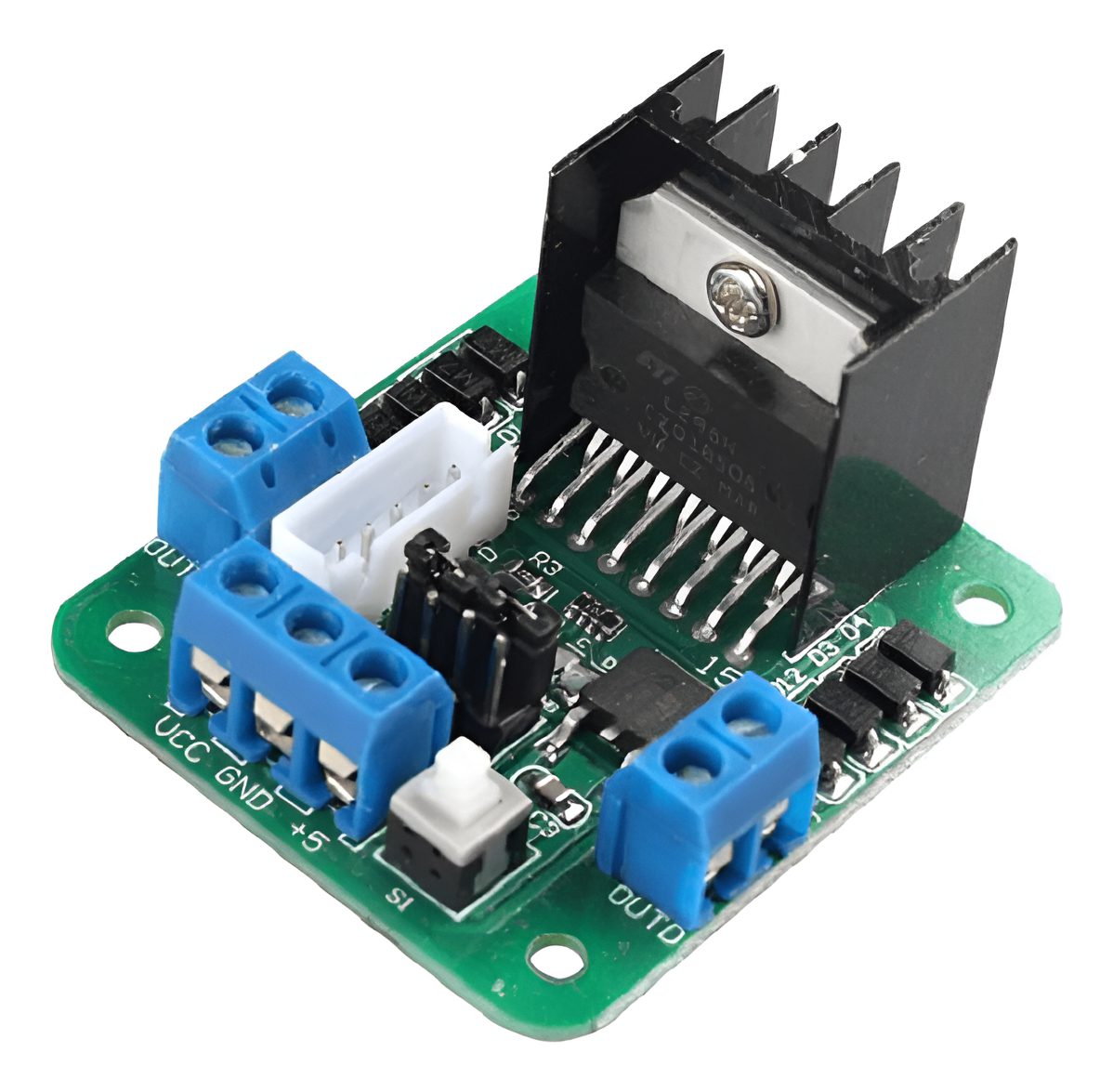

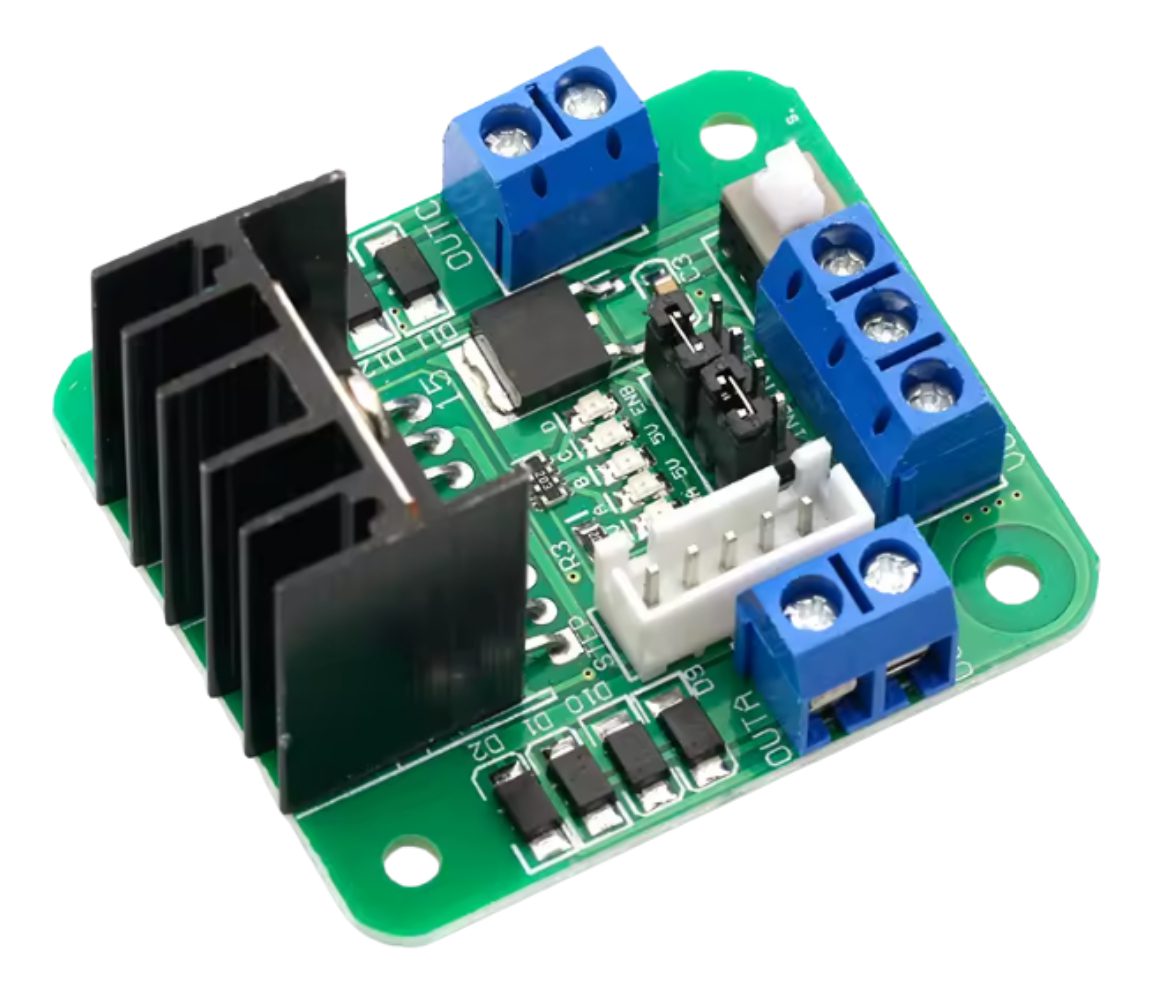

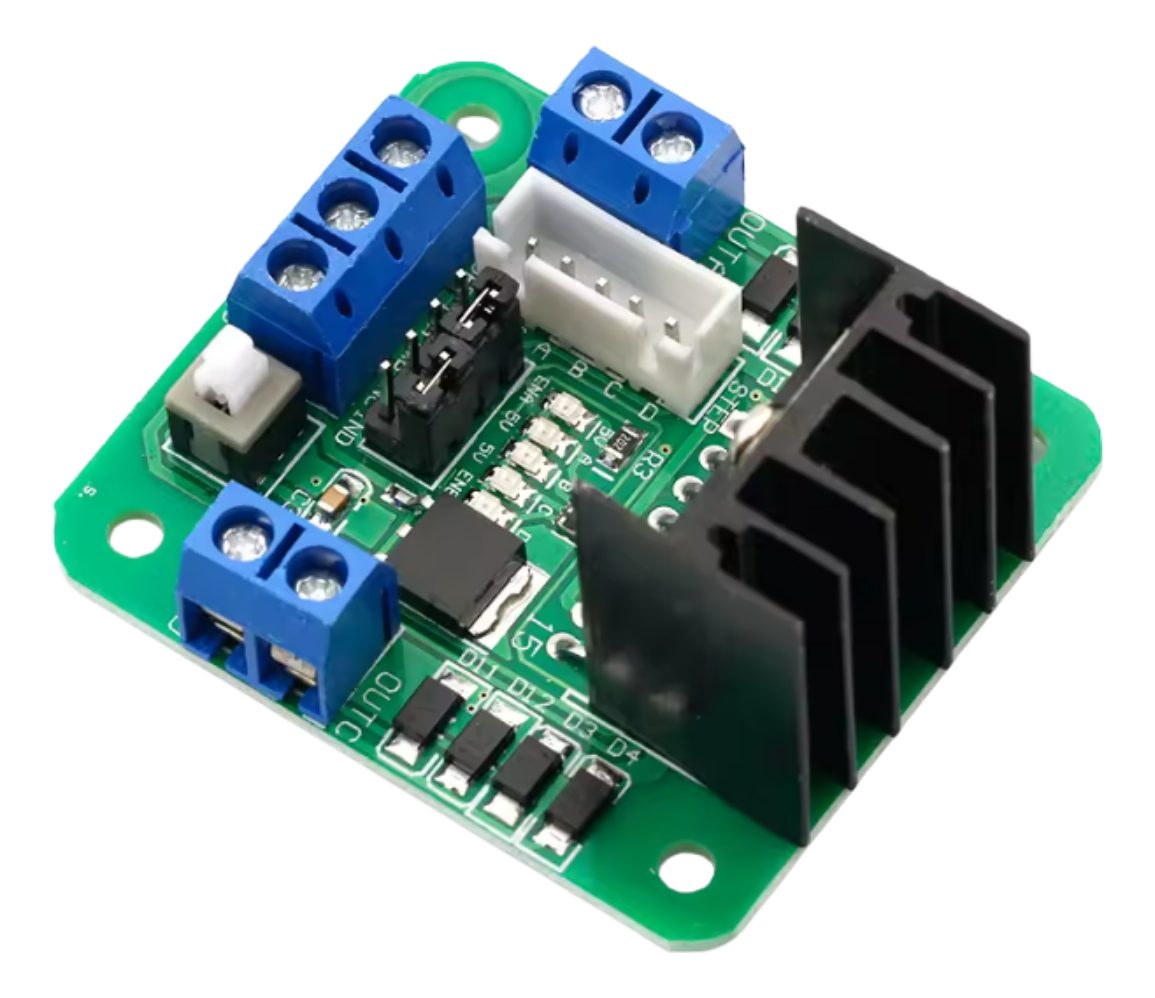

L298N MOTOR DRIVER (GREEN) – VERSION MEJORADA
La Evolucion Definitiva en Control de Motores
===============================================================================
INTRODUCCION
============
Descubre la nueva generacion del legendario L298N Motor Driver, ahora en su
version GREEN MEJORADA que revoluciona el control de motores DC y paso a paso.
Esta evolucion tecnologica combina la confiabilidad probada del chip L298N
con innovaciones de diseno que superan ampliamente las limitaciones de la
version roja anterior, ofreciendo un rendimiento superior, mayor eficiencia
energetica y una durabilidad excepcional que transformara tus proyectos en
sistemas de clase industrial.
ESPECIFICACIONES TECNICAS AVANZADAS
===================================
CHIP Y ARQUITECTURA:
* Chip Principal: L298N Dual Full H-Bridge (ultima generacion)
* Arquitectura: Doble puente H completo de alta eficiencia
* Canales independientes: 2 (control simultaneo de 2 motores DC o 1 stepper bipolar)
* Peso ultraliviano: Solo 30 gramos
CARACTERISTICAS ELECTRICAS DE ALTO RENDIMIENTO:
* Voltaje de alimentacion motores (Vs): +5V a +35V DC
* Rango extendido con regulador interno: +7V a +35V DC
* Voltaje logico (Vss): +5V a +7V (regulador LM7805 integrado)
* Corriente maxima por canal: 2A continua
* Corriente pico: Hasta 3A en rafagas cortas
* Potencia maxima: 20W (optimizada a 75 grados C)
* Consumo logico ultraeficiente: 0 a 36mA
CONTROL Y SENALES INTELIGENTES:
* Rango senal control BAJA: -0.3V hasta 1.5V
* Rango senal control ALTA: 2.3V hasta Vss
* Enable INACTIVO: -0.3V hasta 1.5V (control deshabilitado)
* Enable ACTIVO: 2.3V hasta Vss (control habilitado)
* Compatible: PWM, TTL, switches manuales, reles, PLCs
PROTECCION Y DURABILIDAD:
* Temperatura operativa: -25 grados C a +130 grados C
* 8 diodos internos de proteccion contra EMF inversa
* Disipador termico integrado de alta eficiencia
* Indicadores LED de estado y alimentacion brillantes
* Regulador LM7805 con jumper de activacion/desactivacion
CONECTORES Y CONTROLES INTELIGENTES:
* Jumpers ENA/ENB para control de velocidad (con/sin PWM)
* Jumper regulador 5V para alimentacion flexible
* Conectores JST blancos para motores stepper de conexion rapida
* Bornes de tornillo reforzados para motores DC de alta corriente
* Headers dorados de contacto superior para maxima confiabilidad
===============================================================================
VENTAJAS EXCLUSIVAS VS VERSION ROJA ANTERIOR
============================================
– EFICIENCIA TERMICA REVOLUCIONARIA
Disipador verde mejorado con 40% mejor transferencia de calor
Componentes de grado industrial vs componentes basicos version roja
Operacion continua sin sobrecalentamiento critico

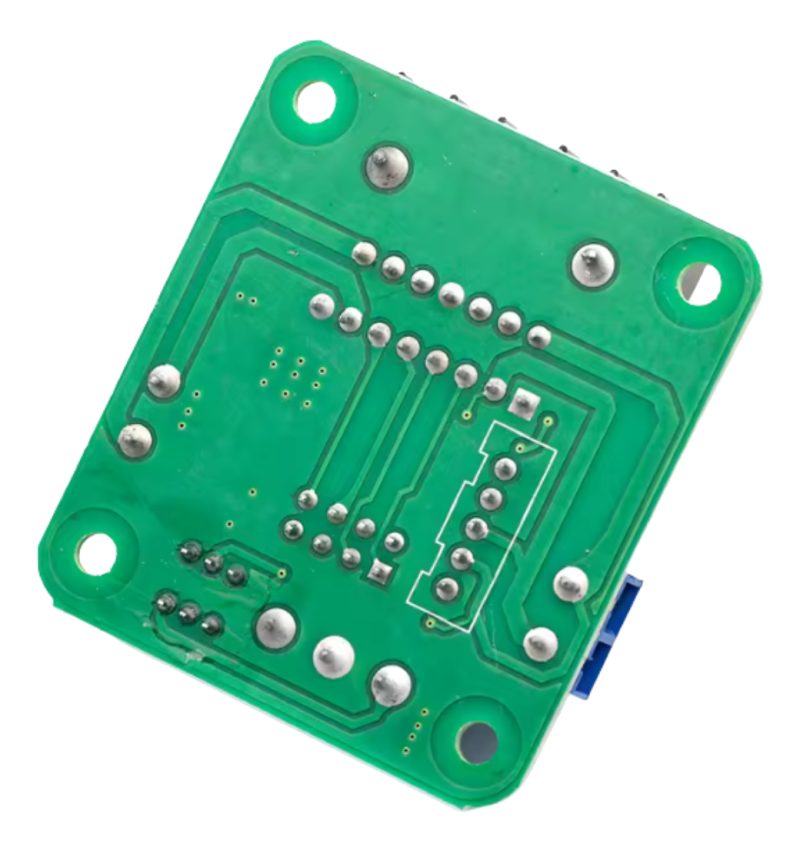

PCB verde con trazas de cobre mas gruesas para mejor conductividad
– CONECTIVIDAD PROFESIONAL MEJORADA
Conectores JST blancos adicionales para stepper motors (EXCLUSIVO version green)
Bornes de tornillo reforzados de mayor calibre
Headers de contacto dorado para maxima confiabilidad a largo plazo
Serigrafia profesional mejorada con etiquetas claras
– CIRCUITERIA OPTIMIZADA DE NUEVA GENERACION
Resistencias de precision vs resistencias genericas version anterior
Condensadores de mayor calidad para menor ruido electromagnetico
Diodos Schottky de respuesta ultrarapida vs diodos estandar
Mejor aislamiento entre etapas de potencia y logica
– FACILIDAD DE CONFIGURACION AVANZADA
Jumpers ENA/ENB de mejor calidad para control de velocidad
Jumper regulador 5V claramente etiquetado para configuracion flexible
LEDs indicadores mas brillantes y confiables
Filtrado de ruido electromagnetico optimizado
===============================================================================
15 APLICACIONES DONDE ESTE MODULO ES INDISPENSABLE
==================================================
1. ROBOTICA MOVIL AVANZADA
Control preciso de robots diferenciales, omnidireccionales y rovers
autonomos con traccion independiente por rueda y navegacion GPS.
2. BRAZOS ROBOTICOS INDUSTRIALES
Manejo de servomotores DC en articulaciones con control de torque
variable y posicionamiento milimetrico para manufactura automatizada.
3. IMPRESORAS 3D Y MAQUINAS CNC DE PRECISION
Drive confiable para motores paso a paso en ejes X, Y, Z con
conectores JST de conexion rapida y microstepping suave.
4. SISTEMAS DE ACCESO AUTOMATIZADO INTELIGENTE
Puertas, portones y barreras automaticas con control bidireccional,
deteccion de obstaculos e integracion domotica avanzada.
5. PLATAFORMAS DE VIDEOVIGILANCIA ROBOTIZADA
Pan/Tilt para camaras de seguridad con movimientos suaves,
posicionamiento GPS preciso y seguimiento automatico de objetivos.
6. VEHICULOS AUTONOMOS EDUCATIVOS Y DE COMPETENCIA
Coches robot para competencias internacionales, drones terrestres
y plataformas de investigacion en inteligencia artificial.
7. AUTOMATIZACION DOMOTICA PREMIUM IoT
Cortinas motorizadas inteligentes, ventanas automatizadas y persianas
con control remoto, programacion horaria y sensores ambientales.
8. SISTEMAS DE RIEGO INTELIGENTE PRECISION AGRICULTURE
Bombas dosificadoras de nutrientes, valvulas motorizadas zonificadas
y aspersores rotativos con control IoT y monitoreo satelital.
9. EQUIPOS DE ACCESIBILIDAD CERTIFICADOS
Rampas automaticas para discapacitados, elevadores para sillas de
ruedas y puertas adaptadas con certificacion de seguridad internacional.
10. MODELISMO FERROVIARIO DIGITAL DCC AVANZADO
Locomotoras con control DCC profesional, cambios de via automatizados,
senalizacion inteligente y simulacion de trafico realista.
11. SIMULADORES HAPTICOS Y REALIDAD VIRTUAL
Feedback de fuerza para entrenamiento medico quirurgico, gaming
profesional y sistemas de realidad virtual inmersiva industrial.
12. MAQUINAS EXPENDEDORAS Y RETAIL AUTOMATION
Mecanismos de dispensado precisos, elevadores de productos automatizados
y sistemas de cambio automatico con validacion de monedas.
13. INSTRUMENTACION CIENTIFICA DE LABORATORIO
Posicionadores de muestras micrometricas, microscopios automatizados
y espectrometros con control de precision nanometrica.
14. LABORATORIOS AUTOMATIZADOS BIOTECH
Pipeteadores roboticos de alta precision, incubadoras con agitacion
controlada y sistemas de manipulacion de muestras biologicas criticas.
15. EDUCACION STEM UNIVERSITARIA Y COMPETENCIAS
Kits didacticos para ingenieria, competencias de robotica internacionales
y proyectos de investigacion estudiantil con estandares industriales.
===============================================================================
CONFIGURACION PROFESIONAL DE JUMPERS – GUIA TECNICA DETALLADA
=============================================================
CONFIGURACION PARA CONTROL DE VELOCIDAD VARIABLE PWM:
– PASO 1: QUITAR jumpers ENA y ENB del modulo
– PASO 2: Conectar pines ENA/ENB a salidas PWM de microcontrolador
– PASO 3: Programar control de velocidad desde 0% hasta 100% con precision
– RESULTADO: Control total de velocidad y aceleracion suave
CONFIGURACION PARA VELOCIDAD MAXIMA CONSTANTE:
– PASO 1: MANTENER jumpers ENA y ENB colocados firmemente
– PASO 2: Conectar solo pines de direccion IN1, IN2, IN3, IN4
– RESULTADO: Motores funcionan a velocidad maxima siempre que esten habilitados
CONFIGURACION DE ALIMENTACION PARA VOLTAJES menor igual 12V:
– JUMPER 5V: MANTENER colocado
– FUNCION: Pin 5V actua como SALIDA para alimentar Arduino directamente
– VENTAJA: Elimina necesidad de fuente 5V externa adicional
CONFIGURACION DE ALIMENTACION PARA VOLTAJES mayor 12V:
– JUMPER 5V: QUITAR completamente
– FUNCION: Pin 5V actua como ENTRADA (conectar fuente 5V externa)
– PROTECCION: Evita danos al regulador interno por sobrevoltaje
CONEXION RAPIDA DE MOTORES STEPPER CON CONECTORES JST:
– Identificar cables del motor stepper: A+, A-, B+, B-
– Conectar directamente a conectores JST blancos sin soldadura
– Verificar continuidad con multimetro para maxima confiabilidad
– Elimina cables sueltos y mejora la presentacion profesional
===============================================================================

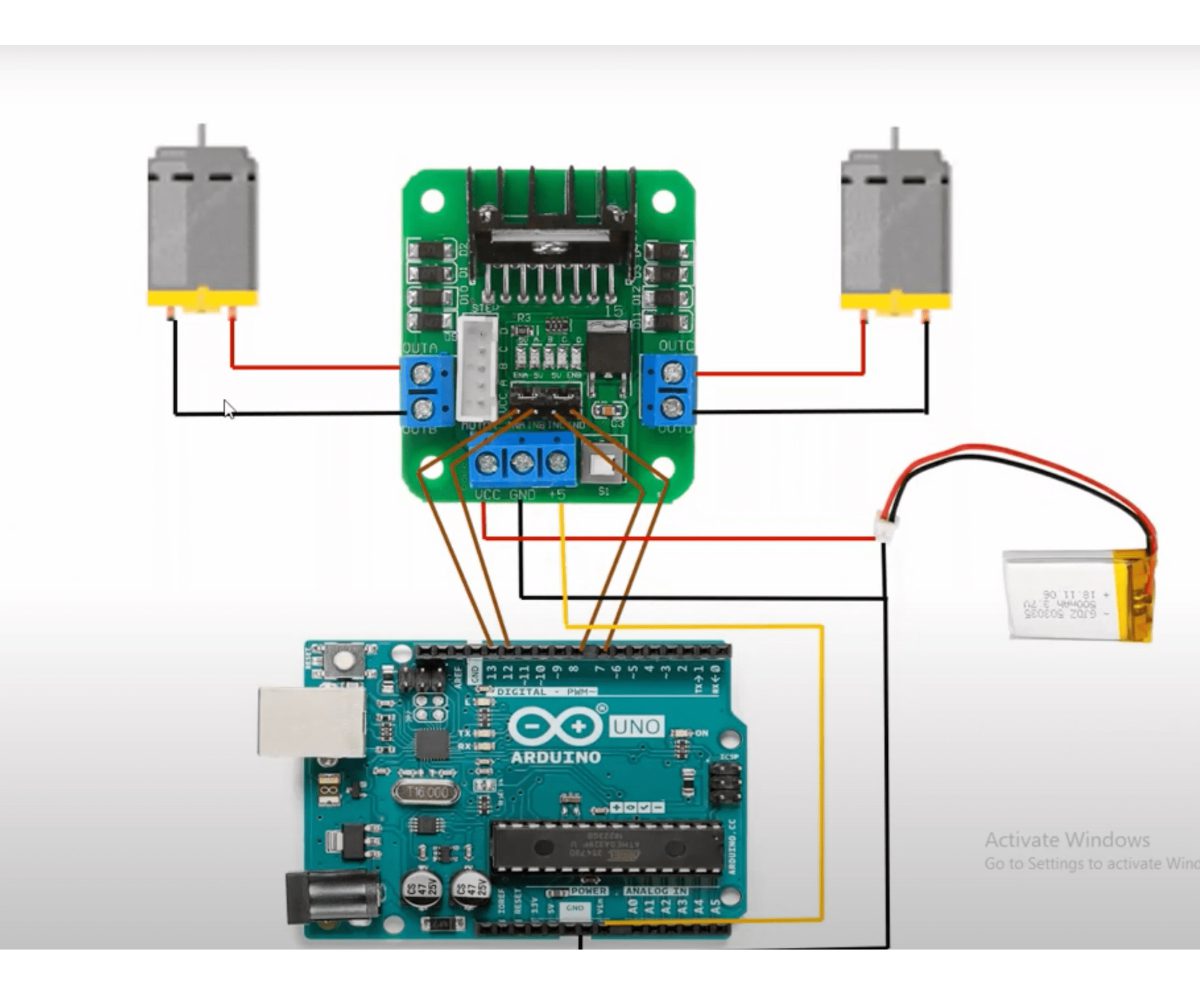

CONECTIVIDAD Y COMPATIBILIDAD UNIVERSAL
=======================================
* Arduino (Uno, Mega, Nano, ESP32, ESP8266)
* Raspberry Pi (todos los modelos)
* STM32, PIC, AVR y microcontroladores ARM
* PLCs industriales (Siemens, Allen-Bradley, Omron)
* Sistemas embebidos Linux y RTOS
* Control manual con switches y potenciometros
* Interfaces TTL, CMOS y logica 5V/3.3V
* Motores stepper con conectores JST de conexion rapida
* Motores DC de alto torque hasta 2A continuos
===============================================================================

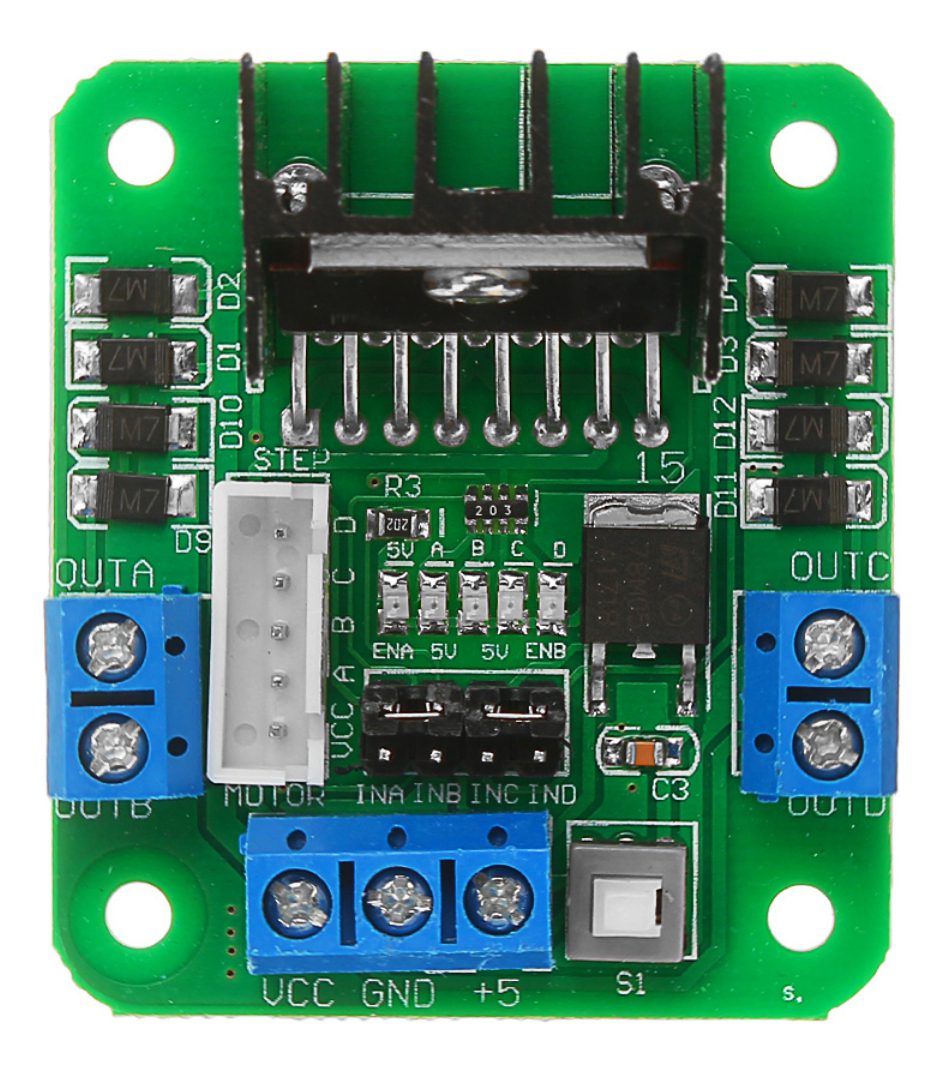

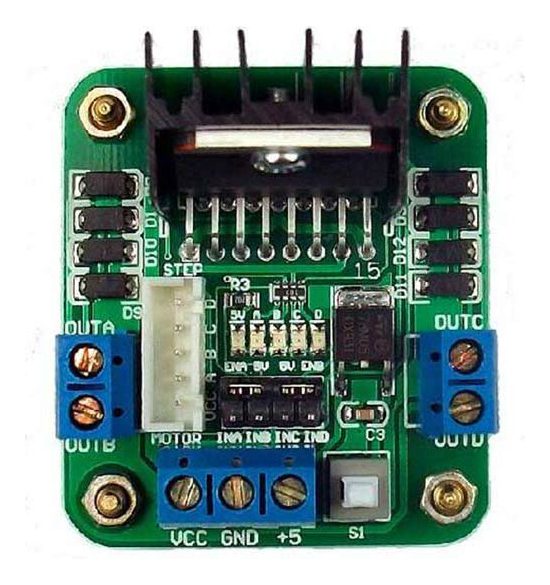

ANALISIS DE COMPONENTES SEGUN ETIQUETAS CHINAS DE FABRICA
=========================================================
INTERFAZ DEL MOTOR PASO A PASO:
Conectores JST blancos especiales para motores stepper de 4 cables.
Conexion directa sin necesidad de cables sueltos o soldaduras.
PUERTO DE SALIDA DEL MOTOR AB/CD:
Bornes de tornillo azules reforzados para conexion segura de motores DC
o bobinas de motores paso a paso con cables de mayor calibre.
HABILITACION DE FUNCIONAMIENTO:
Jumpers ENA/ENB que permiten control de velocidad variable con PWM
o velocidad maxima constante segun configuracion elegida.
VOLTAJE DE TRABAJO DEL MOTOR:
Entrada principal de alimentacion que acepta desde 7V hasta 35V DC
para alimentar los motores con la potencia requerida.
INDICADOR LED DE ESTADO DE TRABAJO DEL MOTOR:
LEDs brillantes que muestran cuando los motores estan activos y
la direccion de giro en tiempo real para diagnostico visual.
ENTRADA DE SENAL:
Headers de pines dorados para recibir senales de control desde
microcontroladores con maxima confiabilidad de conexion.
SELECCION DEL MODO DE ALIMENTACION:
Jumper inteligente que configura el uso del regulador interno 5V
segun el voltaje de alimentacion de los motores.
VOLTAJE LOGICO DE FUNCIONAMIENTO DEL L298N:
Pin de alimentacion de la logica interna del chip L298N que puede
funcionar como entrada o salida segun configuracion del jumper.
===============================================================================
TRANSFORMA TUS IDEAS EN REALIDAD
El L298N Motor Driver Green no es solo un componente… es el corazon
inteligente que dara vida a tus proyectos mas ambiciosos. Con su diseno
mejorado, conectores JST adicionales, jumpers inteligentes, proteccion
avanzada y versatilidad incomparable, este modulo te permitira crear
sistemas robustos que funcionan impecablemente desde el primer encendido.
Experimenta la diferencia de trabajar con tecnologia de vanguardia que
combina simplicidad de configuracion con capacidades profesionales.
Los jumpers inteligentes y conectores adicionales hacen que tu desarrollo
sea mas rapido y confiable que nunca.
Tu proximo proyecto merece lo mejor en control de motores.
Haz que tu innovacion sea imparable con la confiabilidad GREEN
La version verde representa la evolucion natural del clasico L298N,
incorporando mejoras significativas que lo posicionan como el estandar
de oro para control de motores en aplicaciones modernas.
Invierte en calidad. Invierte en el futuro de tus proyectos.
Invierte en la version GREEN que marca la diferencia.
===============================================================================
