Kit Cnc Shield Board + 4 Drivers A4988 Con Disipadores Alta Calidad 3M + Arduino Uno R3 (UItima Revision) + Cable USB + 10 jumpers
(Kit de Montaje para impresora y diversos otros fines)

===============================================================================

Descubre el fascinante mundo del control automatizado de motores paso a paso.
Este kit completo te permite crear proyectos increíbles que antes solo
podías imaginar, desde tu primera impresora 3D hasta máquinas CNC caseras.

Perfecto para makers, estudiantes y entusiastas que buscan dar sus primeros
pasos en la automatización. Con este sistema podrás construir proyectos
útiles y populares que realmente funcionan.

===============================================================================
ESPECIFICACIONES TÉCNICAS
===============================================================================

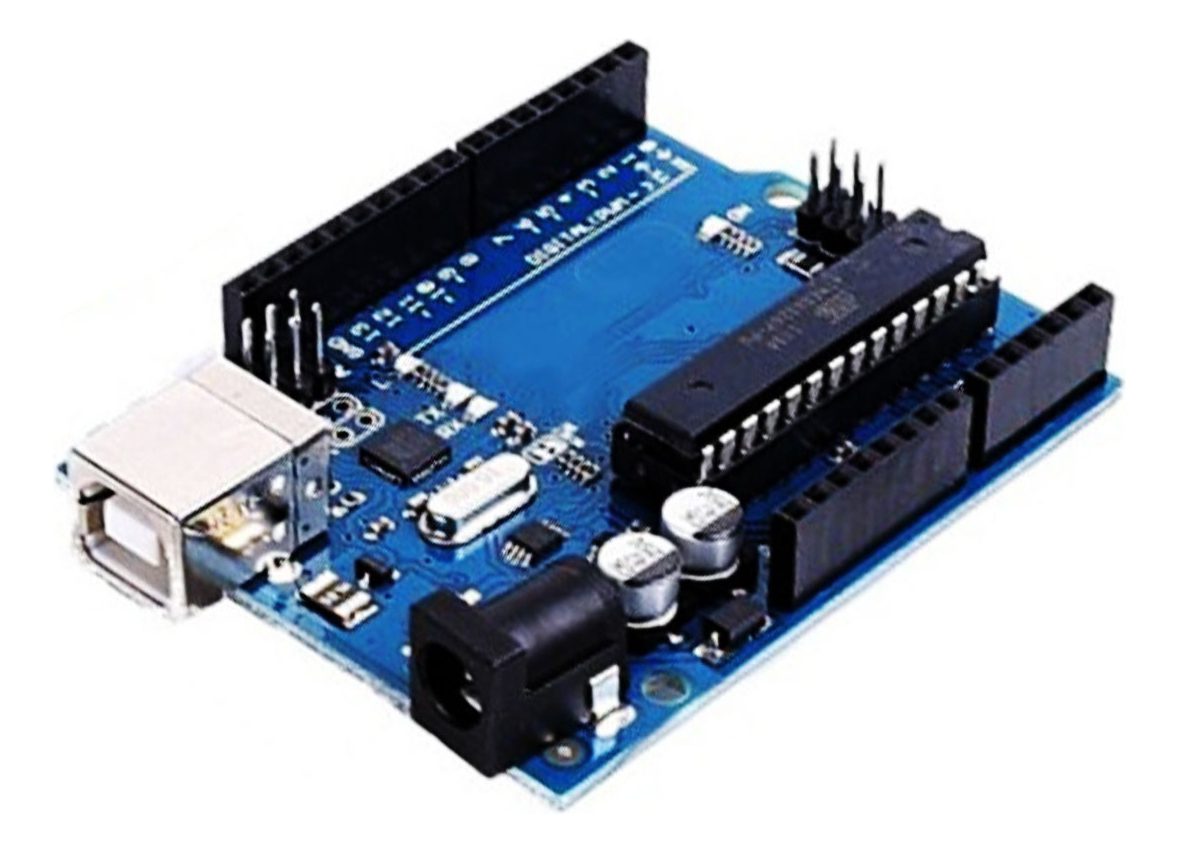

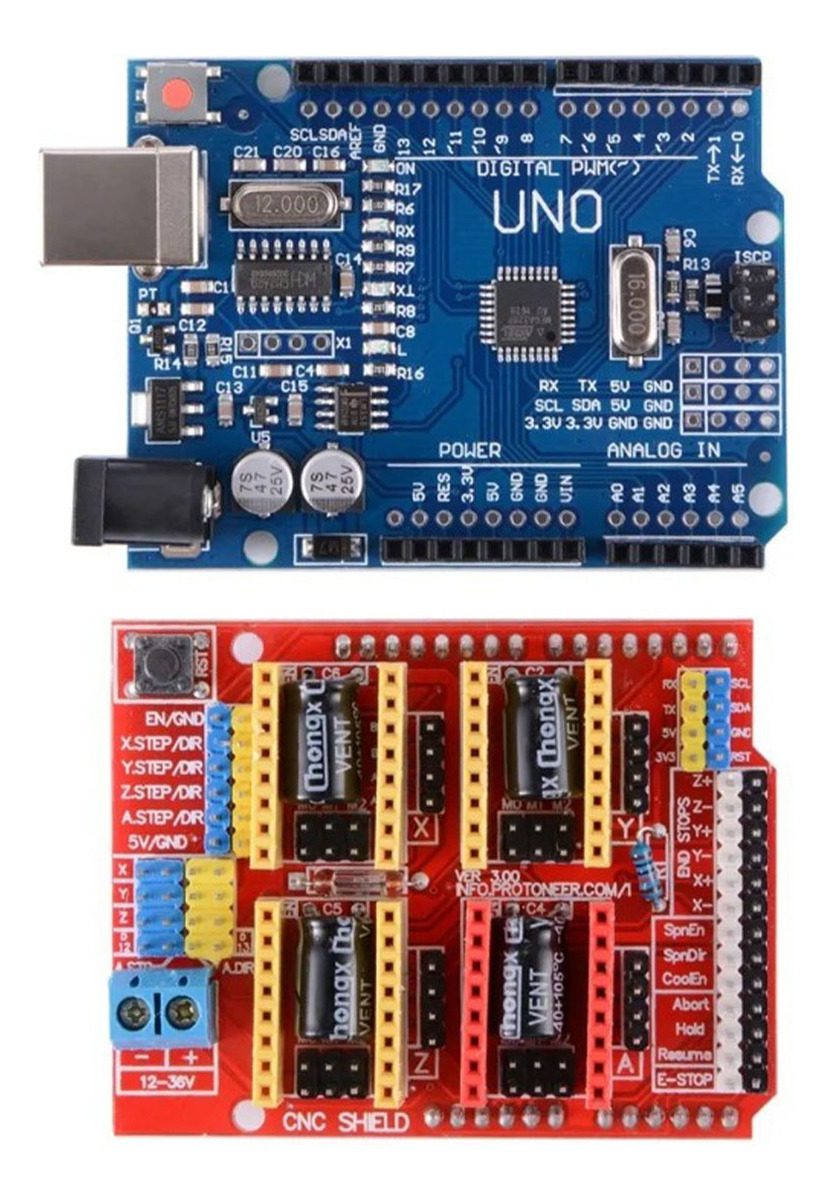

**ARDUINO UNO R3 (ÚLTIMA REVISIÓN)**
– Microcontrolador: ATmega328P confiable
– Voltaje de operación: 5V estable
– Voltaje de entrada: 7-12V DC
– Pines digitales I/O: 14 pines versátiles
– Pines analógicos: 6 entradas
– Memoria Flash: 32KB para tus programas
– Fácil programación con IDE Arduino

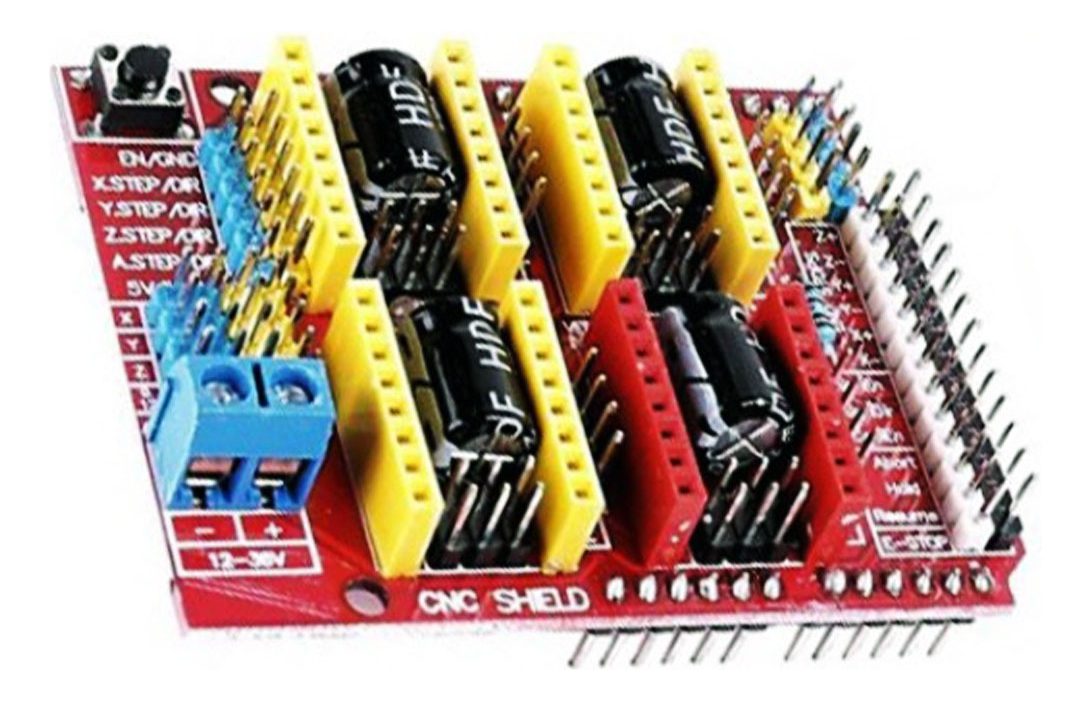

**CNC SHIELD V3 PARA MAKERS**
– Compatible con firmware GRBL 0.8c
– Control simultáneo de 4 ejes (X, Y, Z, A)
– Conexiones para finales de carrera: 12 entradas
– Salidas auxiliares: Spindle y Coolant
– Alimentación externa: 12-36V DC
– Diseño compacto que se monta sobre Arduino
– Conectores seguros tipo Molex

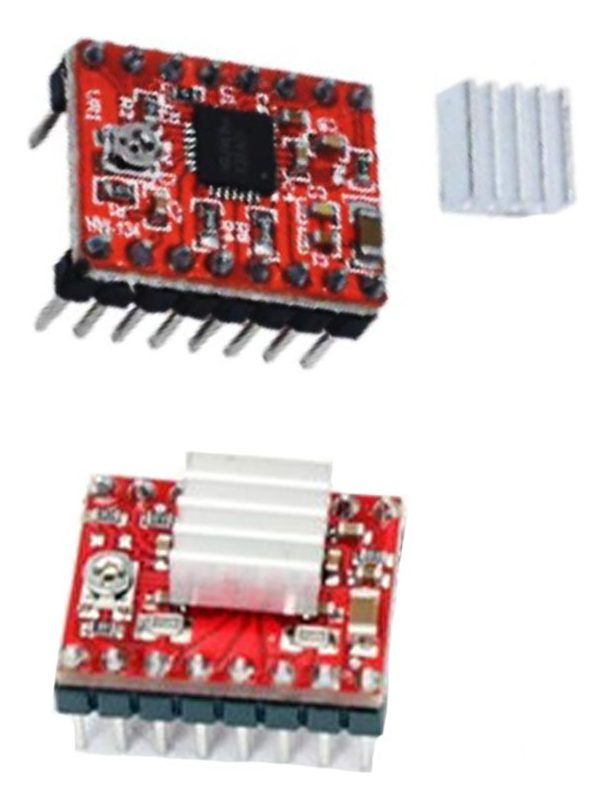

**DRIVERS A4988 CONFIABLES**
– Voltaje de trabajo: 8-35V DC
– Corriente por fase: hasta 2A (con disipadores)
– Corriente segura sin disipador: 1A por fase
– Modos de micro-stepping: 5 opciones diferentes
– Protecciones incluidas: térmica y cortocircuito
– Fácil instalación plug-and-play

**DISIPADORES TÉRMICOS 3M**
– Material: Aluminio con alta conductividad
– Adhesivo: 3M resistente al calor
– Instalación: Solo pegar y listo
– Reduce temperatura hasta 40%

**JUMPERS – CONFIGURACIÓN FÁCIL**
Los 10 jumpers incluidos son esenciales para el funcionamiento:

– **Control de Precisión**: Ajustan el micro-stepping desde pasos
completos hasta 1/16 de paso para mayor suavidad

– **Reducción de Ruido**: Configuraciones más finas eliminan
vibraciones y hacen funcionamiento más silencioso

– **Adaptación por Proyecto**: Cada aplicación necesita diferentes
configuraciones. Los jumpers te permiten optimizar según necesites

– **Sin Soldadura**: Simplemente coloca los jumpers en las posiciones
correctas del shield

**ACCESORIOS INCLUIDOS**

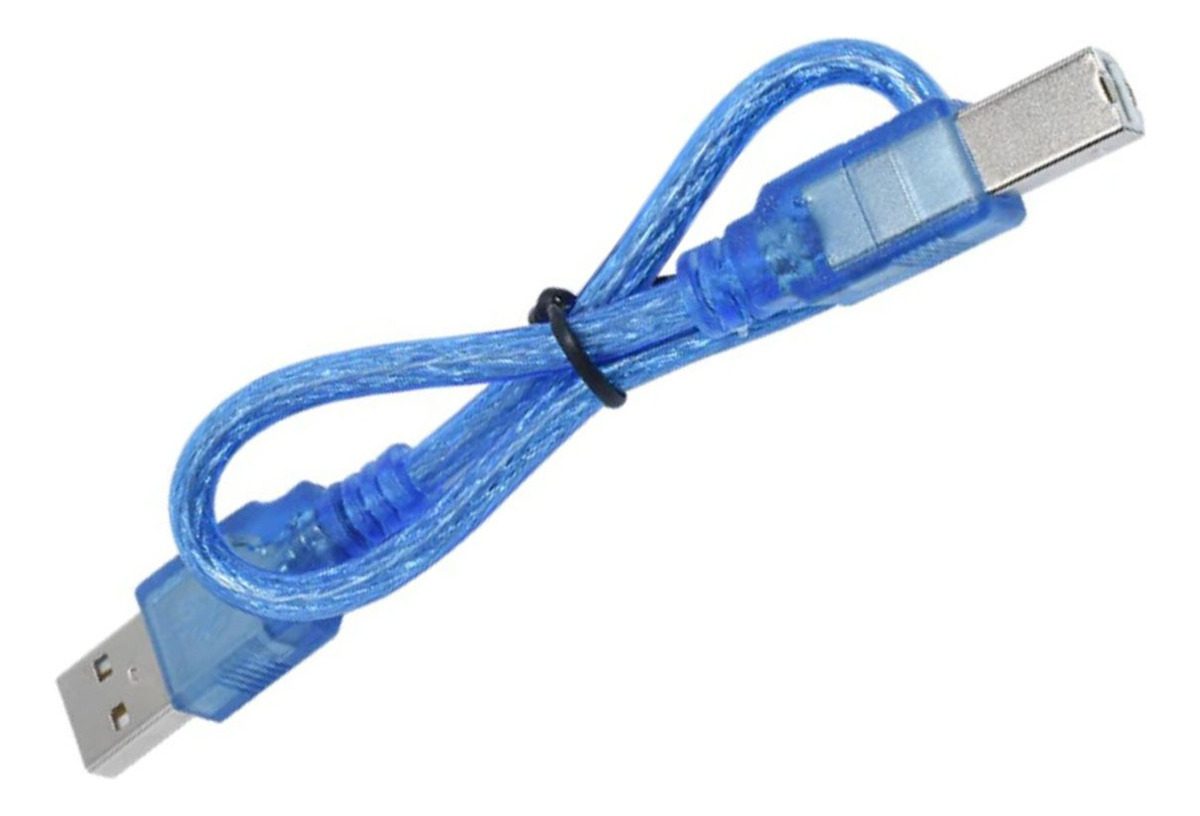

– Cable USB de 20 pulgadas para programación
– 10 jumpers para todas las configuraciones
– Kit completo listo para usar

===============================================================================
15 PROYECTOS POPULARES QUE PUEDES CONSTRUIR
===============================================================================

**PROYECTOS MÁS POPULARES:**

1. **IMPRESORA 3D CASERA**
Construye tu propia impresora 3D estilo RepRap o Prusa i3.
Perfecto para aprender y personalizar según tus necesidades.

2. **MINI CNC PARA MADERA**
Crea una fresadora CNC de escritorio para madera, MDF y plásticos.
Ideal para hacer prototipos y proyectos decorativos.

3. **CORTADORA DE FOAM Y PAPEL**
Máquina de corte automático para espuma, cartón y materiales ligeros.
Perfecta para maquetas arquitectónicas y proyectos escolares.

4. **PLOTTER CASERO**
Dibuja automáticamente planos, mapas y diseños con precisión.
Útil para arquitectos, ingenieros y artistas gráficos.

5. **GRABADORA SIMPLE**
Graba diseños en madera blanda, acrílico y otros materiales.
Ideal para personalizar objetos y crear regalos únicos.

**PROYECTOS ÚTILES PARA EL HOGAR:**

6. **DISPENSADOR AUTOMÁTICO**
Sistema para dispensar pegamento, silicona o materiales viscosos
con precisión y sin desperdicios.

7. **MÁQUINA PICK AND PLACE BÁSICA**
Automatiza colocación de componentes pequeños para electrónica
o ensamblaje de productos artesanales.

8. **CORTADORA DE VINILOS**
Corta calcomanías, stickers y vinilos decorativos para
personalización de objetos y decoración.

9. **ROBOT CARTESIANO SIMPLE**
Brazo robótico básico para mover objetos en 3 dimensiones.
Excelente proyecto educativo para entender robótica.

10. **SISTEMA DE DIBUJO AUTOMÁTICO**
Máquina que reproduce dibujos digitales en papel con plumones.
Perfecta para arte digital convertido a físico.

**PROYECTOS EDUCATIVOS:**

11. **TORNO CNC BÁSICO**
Convierte un taladro común en un mini torno controlado por computadora
para piezas cilíndricas pequeñas.

12. **MÁQUINA DE SOLDADURA AUTOMÁTICA**
Automatiza soldadura de circuitos simples con estaño
para proyectos de electrónica repetitivos.

13. **IMPRESORA DE CIRCUITOS**
Deposita pasta conductiva para crear circuitos impresos
básicos sin necesidad de PCBs tradicionales.

14. **ENSAMBLADOR DE MODELOS**
Automatiza ensamblaje de kits de modelos a escala
con pegamento y posicionamiento preciso.

15. **CORTADORA DE MATERIALES EDUCATIVOS**
Corta formas geométricas en cartón y foam para
enseñanza de matemáticas y geometría.

===============================================================================
VENTAJAS DE ESTE KIT PARA PRINCIPIANTES
===============================================================================

**FÁCIL DE USAR**
No necesitas experiencia previa. La documentación incluida te guía
paso a paso desde la instalación hasta tu primer proyecto funcionando.

**COMUNIDAD ACTIVA**
Miles de makers comparten proyectos, códigos y soluciones online.
Nunca estarás solo cuando tengas dudas o necesites inspiración.

**COSTO ACCESIBLE**
Mucho más económico que comprar máquinas comerciales equivalentes.
Perfecto para estudiantes y hobbyistas con presupuesto limitado.

**ESCALABLE**
Comienza con proyectos simples y evoluciona hacia aplicaciones
más complejas a medida que adquieres experiencia y confianza.

**COMPATIBILIDAD AMPLIA**
Funciona con software gratuito como GRBL Controller, Universal
G-Code Sender y muchos programas CAM de código abierto.

===============================================================================
PRIMEROS PASOS RECOMENDADOS
===============================================================================

**PROYECTO INICIAL SUGERIDO:**
Comienza con un plotter simple de 2 ejes usando motores NEMA 17.
Es el proyecto más fácil y te enseña todos los conceptos básicos
sin la complejidad de una máquina CNC completa.

**MATERIALES ADICIONALES NECESARIOS:**
– 2-4 motores paso a paso NEMA 17
– Fuente de alimentación 12V 5A
– Estructura mecánica (perfiles de aluminio o madera)
– Correas, poleas y varillas roscadas

**SOFWARE RECOMENDADO:**
– Arduino IDE para programar
– GRBL Controller para control manual
– Inkscape para diseños 2D
– Fusion 360 (gratuito para uso personal)

===============================================================================

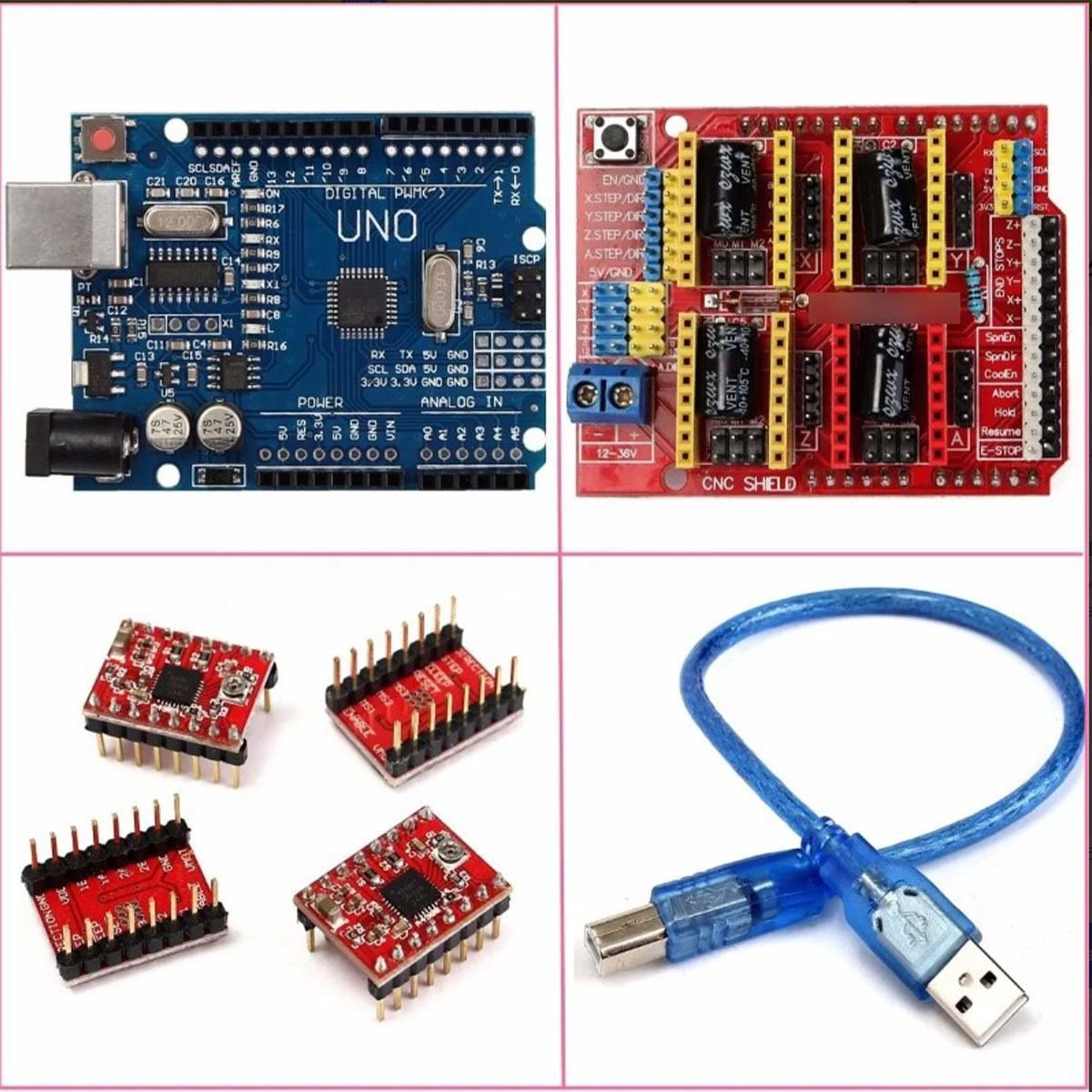

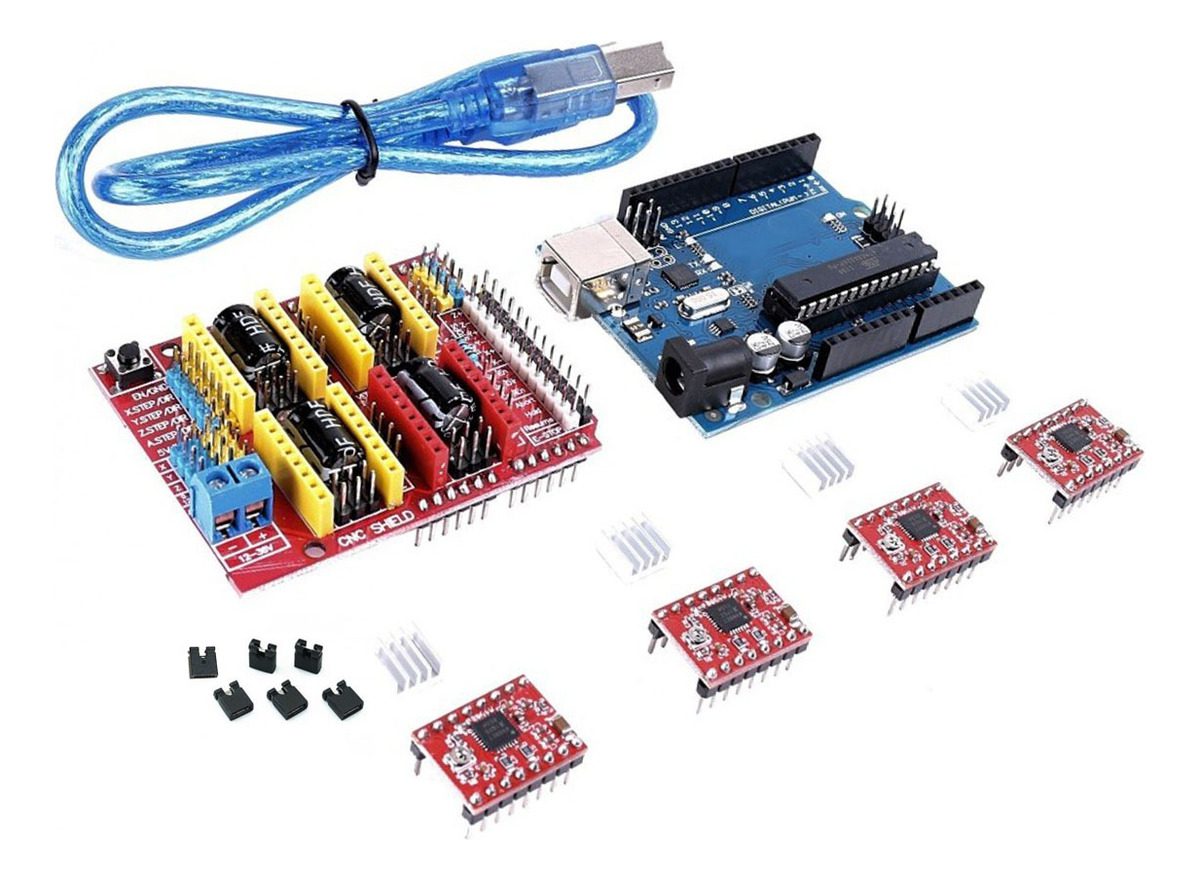

CONTENIDO COMPLETO DEL KIT
===============================================================================

– 1x Arduino UNO R3 (Última Revisión)
– 1x CNC Shield V3 compatible con GRBL
– 4x Drivers A4988 con protecciones
– 4x Disipadores Térmicos Aluminio 3M
– 1x Cable USB blindado 20 pulgadas
– 10x Jumpers para configuración

===============================================================================
ESPECIFICACIONES DE SEGURIDAD
===============================================================================

IMPORTANTE: Nunca conectar o desconectar motores con el sistema energizado.
Esto puede dañar permanentemente los drivers A4988.

**Alimentación recomendada:** 12-24V DC, mínimo 5A para 4 motores
**Temperatura de trabajo:** -10°C a +50°C
**Humedad máxima:** 85% sin condensación
**Ventilación:** Requerida para funcionamiento continuo

Este kit es tu puerta de entrada al emocionante mundo de la automatización
y control de motores. Perfecto para aprender, experimentar y crear
proyectos útiles que realmente funcionan desde el primer día.

===============================================================================
