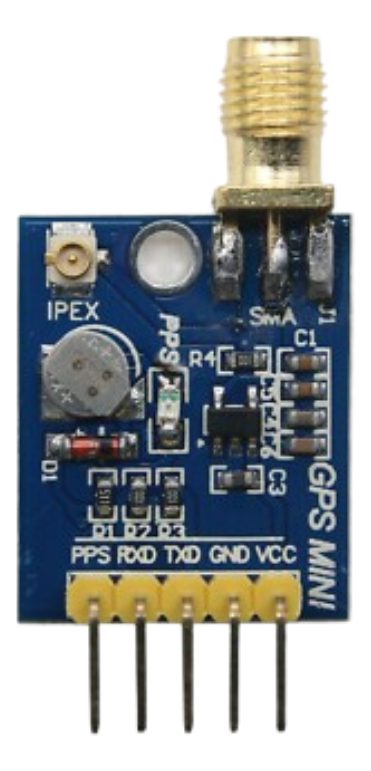

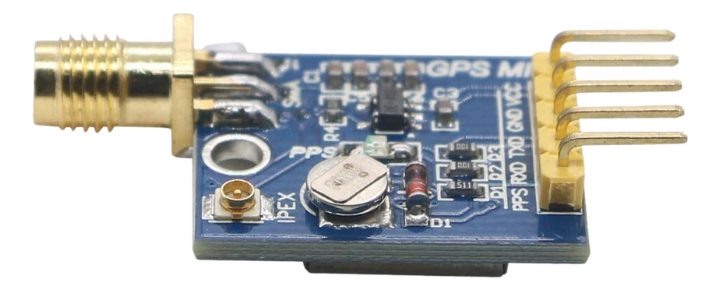

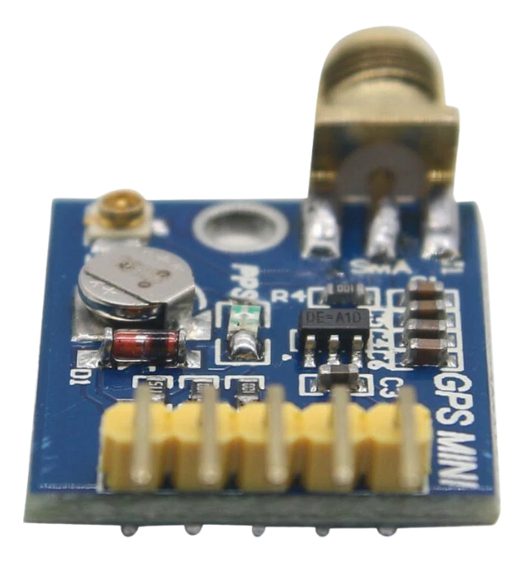

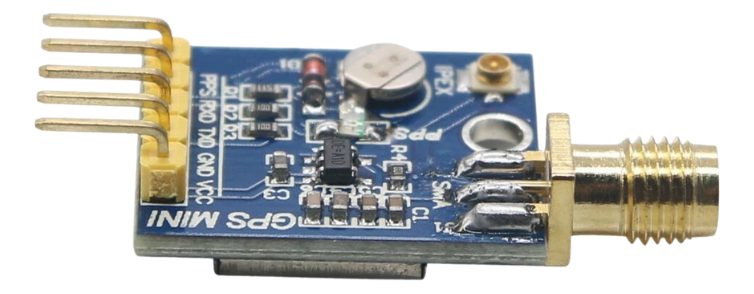

MINI MODULO GPS UBLOX NEO-M7N – POSICIONAMIENTO SATELITAL
** El MAS USADOS PARA SISTEMAS DE DRONE DONDE CADA GRAMO DE PESO CUENTA ***
PRECISION PROFESIONAL Y VERSATILIDAD GNSS
================================================================================
INTRODUCCION
————
Experimente la evolucion en tecnologia de posicionamiento global con el
Mini Modulo GPS Ublox Neo-M7N, una solucion profesional que integra el
potente motor u-blox 7 de 56 canales en un formato compacto ultraeficiente.
Este modulo representa la fusion perfecta entre rendimiento superior y diseño
optimizado. Con capacidad de recepcion dual para GPS y GLONASS alternados, mas
soporte simultaneo de QZSS y sistemas de aumentacion SBAS, proporciona
cobertura global excepcional incluso en los entornos mas desafiantes.
El Neo-M7N incorpora un oscilador TCXO de precision, filtro SAW frontal y
amplificador LNA integrado que garantizan maxima sensibilidad (-162 dBm) y
adquisicion acelerada de senales debiles. Su memoria Flash interna de 16 Mbit
permite actualizaciones de firmware futuras y capacidades avanzadas de data
logging para aplicaciones profesionales exigentes.
Diseñado para ingenieros y desarrolladores que comprenden que cada segundo y
cada metro importan, el Neo-M7N ofrece especificaciones industriales probadas
en aplicaciones criticas donde la confiabilidad no es opcional sino fundamental.
CARACTERISTICAS TECNICAS AVANZADAS
———————————–
NUCLEO DE PROCESAMIENTO:
* Motor u-blox 7 de 56 canales de alta sensibilidad
* Arquitectura RF sofisticada con supresion de interferencias
* Procesador dedicado GNSS de alto rendimiento
SISTEMAS GNSS SOPORTADOS:
* GPS L1C/A (1575.42 MHz)
* GLONASS L1OF (1602 MHz + k*562.5 kHz)
* QZSS L1C/A (sistema cuasi-cenital japones)
* SBAS: WAAS, EGNOS, MSAS (sistemas de aumentacion satelital)
* Galileo E1B/C: Preparado para soporte futuro via actualizacion firmware
PRECISION Y RENDIMIENTO GPS:
* Precision horizontal autonoma: 2.5 metros CEP
* Precision con SBAS activado: 2.0 metros CEP
* Precision de velocidad: 0.1 m/s (50% a 30 m/s)
* Precision de rumbo: 0.5 grados en movimiento
* Sensibilidad de rastreo: -162 dBm (GPS)
* Sensibilidad arranque en frio: -148 dBm (GPS)
* Sensibilidad de reacquisicion: -160 dBm (GPS)
* Sensibilidad arranque caliente: -156 dBm (GPS)
PRECISION Y RENDIMIENTO GLONASS:
* Precision horizontal: 4.0 metros CEP
* Precision de velocidad: 0.1 m/s (50% a 30 m/s)
* Precision de rumbo: 0.5 grados
* Sensibilidad de rastreo: -158 dBm (GLONASS)
* Sensibilidad arranque en frio: -140 dBm (GLONASS)
* Sensibilidad de reacquisicion: -156 dBm (GLONASS)
TIEMPOS DE ADQUISICION GPS:
* Arranque en frio: 29 segundos
* Arranque en caliente: 1 segundo
* Arranque en tibio: 28 segundos
* Arranque asistido: 5 segundos
TIEMPOS DE ADQUISICION GLONASS:
* Arranque en frio: 30 segundos
* Arranque en caliente: 1 segundo
* Arranque en tibio: 25 segundos
TASA DE ACTUALIZACION:
* Modo GPS: Hasta 10 Hz
* Modo GLONASS: 1 Hz
* Modo por defecto: 1 Hz (configurable)
LIMITES OPERACIONALES:
* Dinamica maxima: <= 4g
* Altitud maxima: 50,000 metros
* Velocidad maxima: 500 m/s (1,800 km/h)
* Calificado para aplicaciones aeronauticas y aeroespaciales
ESPECIFICACIONES ELECTRICAS:
* Voltaje de operacion: 2.7V a 3.6V (NEO-7N)
* Consumo promedio modo adquisicion: ~32mA @ 3.0V
* Consumo promedio modo rastreo continuo: ~26mA @ 3.0V
* Consumo promedio Power Save Mode (1Hz): ~11mA @ 3.0V
* Consumo modo Software Backup: ~35uA @ 3.0V
* Corriente de respaldo bateria: ~15uA @ 1.8V
* Voltaje de respaldo bateria: 1.4V a 3.6V
INTERFACES DE COMUNICACION:
* UART: Velocidad configurable (baudios configurables)
* I2C/DDC: Hasta 400 kHz compatible Fast-Mode
* SPI: Hasta 5.5 MHz (modo esclavo, 1 Mbps maximo)
* USB 2.0: Full Speed (12 Mbit/s)
* Seleccion configurable via pin D_SEL
PROTOCOLOS SOPORTADOS:
* NMEA 0183 version 2.3 (compatible con 3.0)
* UBX (protocolo binario propietario u-blox)
* RTCM version 2.3 (mensajes de entrada)
SENALES DE TIEMPO:
* Salida TIMEPULSE (Pulse Per Second)
* Precision de pulso temporal RMS: 30 ns (GPS) / 50 ns (GLONASS)
* Precision 99%: 60 ns (GPS) / 100 ns (GLONASS)
* Frecuencia configurable: 0.25 Hz a 10 MHz
* Sincronizacion con tiempo GPS o UTC
CONDICIONES AMBIENTALES:
* Temperatura operativa: -40 grados C a +85 grados C
* Temperatura de almacenamiento: -40 grados C a +85 grados C
* Nivel de sensibilidad a humedad: MSL4
* Calificacion industrial extendida
DIMENSIONES FISICAS:
* Tamano del modulo: 12.2mm x 16.0mm x 2.4mm
* Factor de forma: NEO estandar industria
* Peso: Ultra-ligero
* Empaquetado: Compatible con proceso SMD
CARACTERISTICAS AVANZADAS NEO-7N:
* Memoria Flash interna: 16 Mbit
* Data Logging incorporado para registro continuo PVT
* Firmware actualizable para soporte GNSS futuro (Galileo ready)
* Oscilador TCXO de precision para adquisicion acelerada
* LNA frontal extra para integracion RF optimizada
* Filtro SAW frontal para inmunidad mejorada contra jamming
* Cristal RTC de 32 kHz integrado para backup
* Conversor DC-DC integrado para maxima eficiencia energetica
* Pin ANT_ON para control de antena activa
* Deteccion de cortocircuito y circuito abierto en antena
SERVICIOS DE ASISTENCIA GNSS:
* AssistNow Online: Datos de efemerides en tiempo real
* AssistNow Offline: Datos orbitales hasta varios dias (requiere Flash)
* AssistNow Autonomous: Prediccion autonoma integrada
* Compatible con OMA SUPL y 3GPP
* Reduce drasticamente TTFF en arranques asistidos
COMPATIBILIDAD Y CERTIFICACIONES:
* Retrocompatible con familias NEO-6 y NEO-5
* Chips GNSS calificados segun AEC-Q100
* Fabricacion en sitios certificados ISO/TS 16949
* Pruebas de calificacion segun estandar ISO16750
* Cumplimiento RoHS completo
* Compatible con perfil de soldadura por reflujo
ARQUITECTURA RF OPTIMIZADA:
* Figura de ruido total: ~2.0 dB (NEO-7N con LNA frontal)
* Supresion avanzada de interferencias
* Maxima inmunidad en entornos hostiles GNSS
* Potencia de entrada RF maxima: 13 dBm (onda continua)
* Impedancia de entrada RF: 50 Ohm
15 APLICACIONES DONDE ESTE MODULO ES EXCEPCIONALMENTE UTIL
———————————————————–
1. DRONES PROFESIONALES Y VEHICULOS AEREOS AUTONOMOS
Navegacion precisa para UAV de mapeo, fotogrametria aerea, inspeccion
industrial y agricultura de precision. Tasa de 10Hz y limites operacionales
extremos (50km altitud, 500 m/s) ideal para vuelos dinamicos con cambios
rapidos de trayectoria.
2. SISTEMAS DE TELEMETRIA PARA RACING Y AUTOMOVILISMO
Adquisicion de datos en vehiculos de competicion, motos de carreras y
aplicaciones de alto rendimiento. El TCXO integrado asegura reacquisicion
instantanea (1s) tras perdida momentanea de senal en tuneles o pasos
inferiores.
3. EQUIPOS DE TOPOGRAFIA Y MEDICION GIS PORTATILES
Levantamientos de campo, cartografia movil, sistemas GIS portatiles y
marcacion geodesica. Data logging de 16Mbit permite almacenar miles de
puntos PVT (posicion-velocidad-tiempo) para descarga posterior.
4. RASTREADORES VEHICULARES Y GESTION DE FLOTAS
Monitoreo en tiempo real de flotas comerciales, logistica, transporte de
carga y control de activos moviles. Consumo optimizado (11mA en Power Save
a 1Hz) maximiza autonomia en dispositivos alimentados por bateria.
5. NAVEGACION MARITIMA Y SISTEMAS NAUTICOS
Plotters marinos, sistemas de navegacion para embarcaciones, piloto
automatico y aplicaciones pesqueras profesionales. Soporte GPS+GLONASS
alternado proporciona cobertura global sin puntos ciegos.
6. ROBOTICA AUTONOMA TERRESTRE
Robots de entrega, AGV industriales, rovers de exploracion y plataformas
autonomas terrestres. Precision de 2.5m CEP (2.0m con SBAS) permite
navegacion confiable en entornos estructurados.
7. DISPOSITIVOS WEARABLES Y RELOJES GPS DEPORTIVOS
Relojes deportivos profesionales, pulseras GPS para atletismo, ciclismo
y actividades outdoor. Dimensiones compactas (12.2x16mm) y bajo consumo
(26mA rastreo) ideales para dispositivos portatiles pequeños.
8. SISTEMAS DE CRONOMETRAJE DEPORTIVO PROFESIONAL
Cronometraje para atletismo, ciclismo, triatlon, carreras y eventos
deportivos cronometrados. Precision temporal de 30ns RMS y salida PPS
configurable garantizan sincronizacion perfecta multi-punto.
9. AGRICULTURA DE PRECISION Y MAQUINARIA AGRICOLA
Guiado automatico de tractores, aplicacion variable de insumos, sistemas
de siembra precisa y cosechadoras inteligentes. Actualizacion a 10Hz
permite control suave incluso a altas velocidades de trabajo.
10. CAMARAS FOTOGRAFICAS CON GEOETIQUETADO PRECISO
Camaras profesionales, fotografia de documentacion, registro patrimonial
y sistemas de captura georeferenciada. Sincronizacion temporal precisa
(30ns) para metadata EXIF exacta en cada fotografia.
11. SISTEMAS DE SEGURIDAD Y RASTREO PERSONAL
Dispositivos anti-robo, rastreadores personales, localizadores de activos
valiosos y equipos de emergencia. Flash interno permite configuracion
permanente sin necesidad de bateria de respaldo EEPROM externa.
12. ESTACIONES METEOROLOGICAS Y REDES DE SENSORES
Sincronizacion temporal para estaciones climatologicas distribuidas,
redes de sensores ambientales y sistemas de monitoreo hidrometeorologico.
Salida TIMEPULSE de 0.25Hz a 10MHz configurable.
13. EQUIPOS DE INVESTIGACION CIENTIFICA DE CAMPO
Estudios biologicos con collares GPS, monitoreo de fauna silvestre,
seguimiento glaciologico y proyectos de investigacion remota. Rango
termico extremo (-40 a +85 grados C) para ambientes hostiles.
14. DISPOSITIVOS IoT CON LOCALIZACION PRECISA
Nodos IoT geolocalizados, sensores urbanos inteligentes, gestion de
residuos, alumbrado publico y smart cities. Multiples interfaces (UART,
I2C, SPI, USB) facilitan integracion con cualquier MCU o SoC.
15. SISTEMAS DE SINCRONIZACION TEMPORAL DISTRIBUIDOS
Torres de telecomunicaciones, estaciones base celulares, sincronizacion
de redes electricas y aplicaciones que requieren referencia temporal
precisa. Precision de 30ns y estabilidad del TCXO ideales para timing
critico.
VENTAJAS COMPETITIVAS DEL NEO-7N
———————————
+ OSCILADOR TCXO: Adquisicion acelerada y mejor estabilidad termica
+ FLASH INTERNO 16Mbit: Data logging + actualizaciones firmware futuras
+ LNA FRONTAL EXTRA: Maxima sensibilidad -162dBm para senales debiles
+ FILTRO SAW FRONTAL: Inmunidad superior contra jamming e interferencias
+ GPS + GLONASS: Mayor disponibilidad de satelites en entornos dificiles
+ GALILEO READY: Preparado para soporte futuro via actualizacion firmware
+ BAJO CONSUMO: Solo 26mA rastreo continuo, 11mA modo ahorro a 3V
+ VERSATILIDAD INTERFACES: UART, I2C, SPI, USB en un solo modulo
+ CONTROL DE ANTENA: Pin ANT_ON para alimentacion y control antena activa
+ CALIFICACION INDUSTRIAL: -40 a +85 grados C, AEC-Q100, ISO/TS 16949
+ ARQUITECTURA RF SUPERIOR: Figura ruido 2.0dB, supresion interferencias
+ ACTUALIZACION 10HZ: Posicionamiento fluido para aplicaciones dinamicas
+ COMPATIBILIDAD: Retrocompatible con generaciones NEO-6 y NEO-5
+ SERVICIOS ASSISTNOW: Online, Offline y Autonomous para TTFF minimo
DIFERENCIAS CLAVE NEO-7N vs NEO-7M
———————————–
El NEO-7N se diferencia del modelo NEO-7M economico en caracteristicas
esenciales para aplicaciones profesionales:
* TCXO vs Crystal: Mayor estabilidad y adquisicion mas rapida
* Flash vs ROM: Actualizaciones firmware y data logging habilitado
* LNA Frontal: 1dB mejor sensibilidad en rastreo (-162 vs -161 dBm)
* Filtro SAW: Mayor inmunidad a interferencias RF
* Pin ANT_ON: Control directo de antena activa
* Voltaje: 2.7-3.6V vs 1.65-3.6V (mas estable)
* Figura ruido: 2.0dB vs 3.5dB (arquitectura RF superior)
CONCLUSION
———-
El Mini Modulo GPS Ublox Neo-M7N representa la eleccion inteligente para
proyectos profesionales que demandan precision, confiabilidad y versatilidad
sin concesiones. Su arquitectura optimizada con TCXO, Flash interno, LNA y
filtro SAW frontal lo posicionan como la solucion superior dentro de la
familia NEO-7.
Cuando su aplicacion requiere sensibilidad maxima, cuando necesita data
logging profesional, cuando la estabilidad termica es critica, cuando desea
proteger su inversion con actualizaciones firmware futuras: el Neo-M7N es
su decision correcta.
Tecnologia probada u-blox. Precision profesional. Confiabilidad industrial.
================================================================================
TECNOLOGIA U-BLOX 7 – GNSS DE ALTO RENDIMIENTO
Compatible con Arduino, Raspberry Pi, STM32, ESP32, Pixhawk,
** El MAS USADOS PARA SISTEMAS DE DRONE DONDE CADA GRAMO DE PESO CUENTA ***
APM y cualquier sistema embebido con interfaces estandar
================================================================================
