MODULO AD/DA PCF8591
CONVERSOR ANALOGICO-DIGITAL & DIGITAL-ANALOGICO
La solucion perfecta para expansion de señales analogicas
================================================================================
INTRODUCCION
El Modulo AD/DA PCF8591 representa la evolucion tecnologica que los profesionales
y entusiastas de la electronica han estado esperando. Este sofisticado conversor
de señales combina la precision de un ADC de 4 canales con la versatilidad de un
DAC de 1 canal, todo integrado en un diseño compacto que maximiza el rendimiento
mientras minimiza el espacio y el consumo de energia.
Basado en el renombrado chip PCF8591, este modulo trasciende las limitaciones
de los microcontroladores convencionales, ofreciendo capacidades analogicas
avanzadas que abren un mundo de posibilidades para sus proyectos mas ambiciosos.
================================================================================
ESPECIFICACIONES TECNICAS DETALLADAS
• RESOLUCION: 8 bits (256 niveles de precision)
• ALIMENTACION: 2.5V – 6V DC (compatible 3.3V y 5V)
• CANALES ADC: 4 entradas analogicas independientes
• CANAL DAC: 1 salida analogica de alta precision
• INTERFAZ: I2C (direccion fija 0x48)
• VELOCIDAD I2C: 100 Kbit/s
• FRECUENCIA CONVERSION: 11.1 KHz
• RANGO ANALOGICO: 0V a VCC
• RESOLUCION VOLTAJE: 19.5mV @ 5V / 12.9mV @ 3.3V
• TECNOLOGIA: CMOS de bajo consumo
• DIMENSIONES: 36mm x 23mm x 10mm
• PESO: 8.4 gramos
• TEMPERATURA OPERACION: -40°C a +85°C
• CORRIENTE CONSUMO: Menor a 1mA en operacion
• DIRECCIONES HARDWARE: A0, A1, A2 (hasta 8 dispositivos por bus)
================================================================================

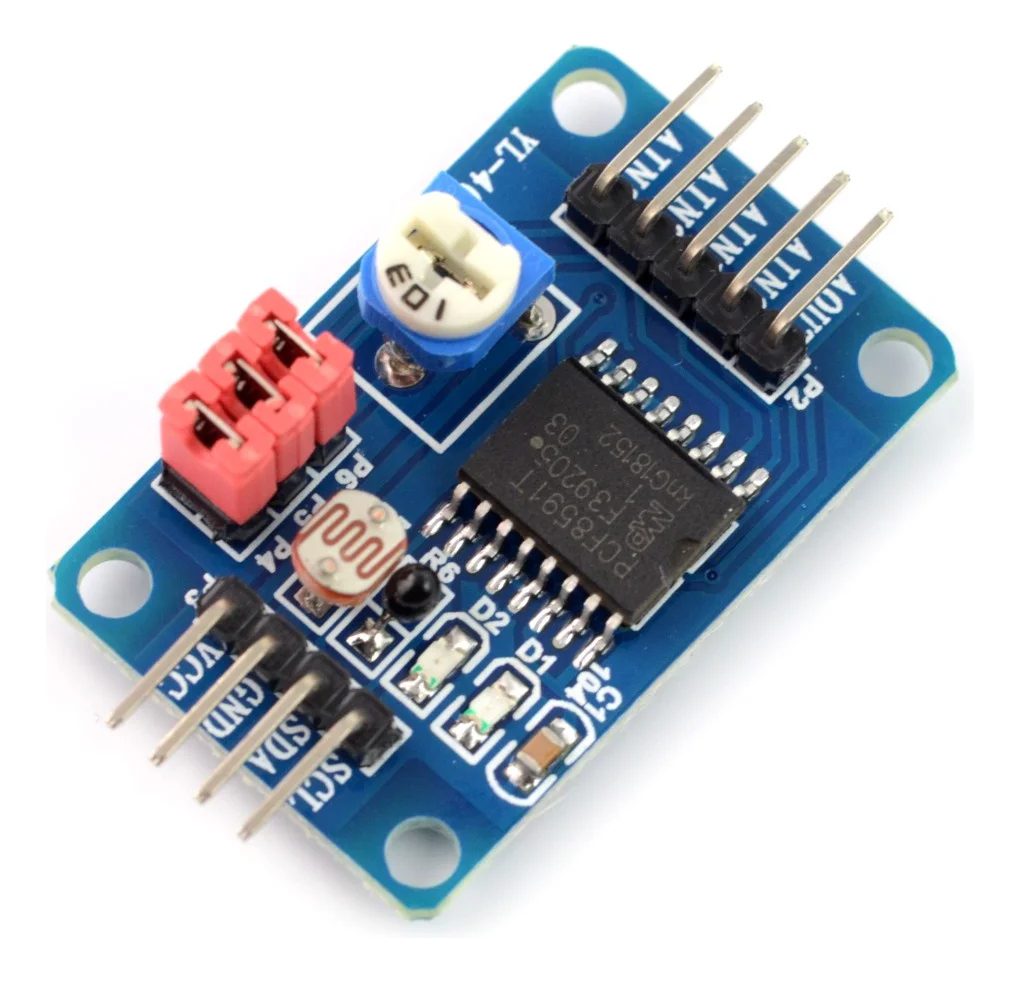

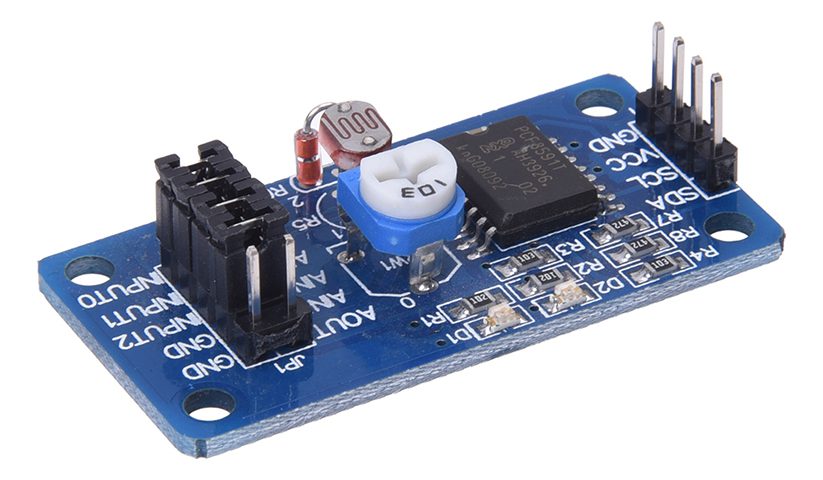

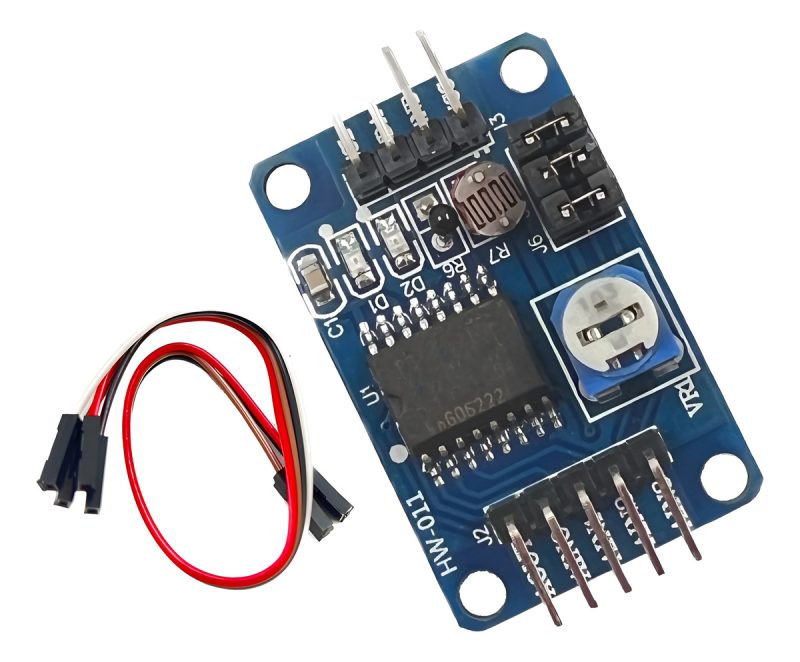

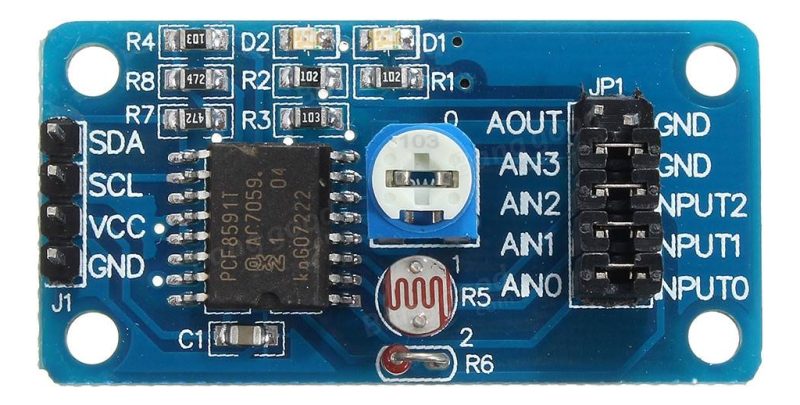

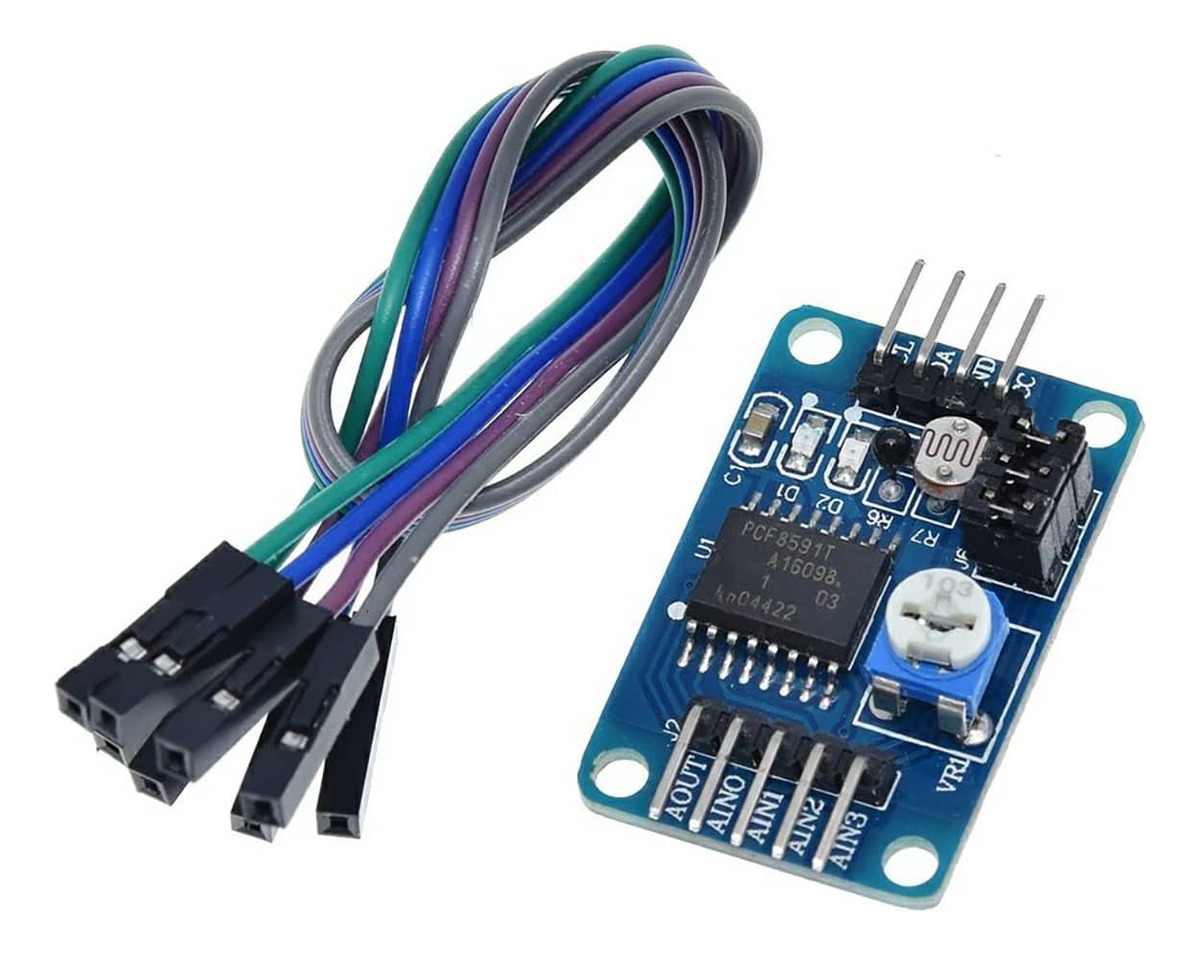

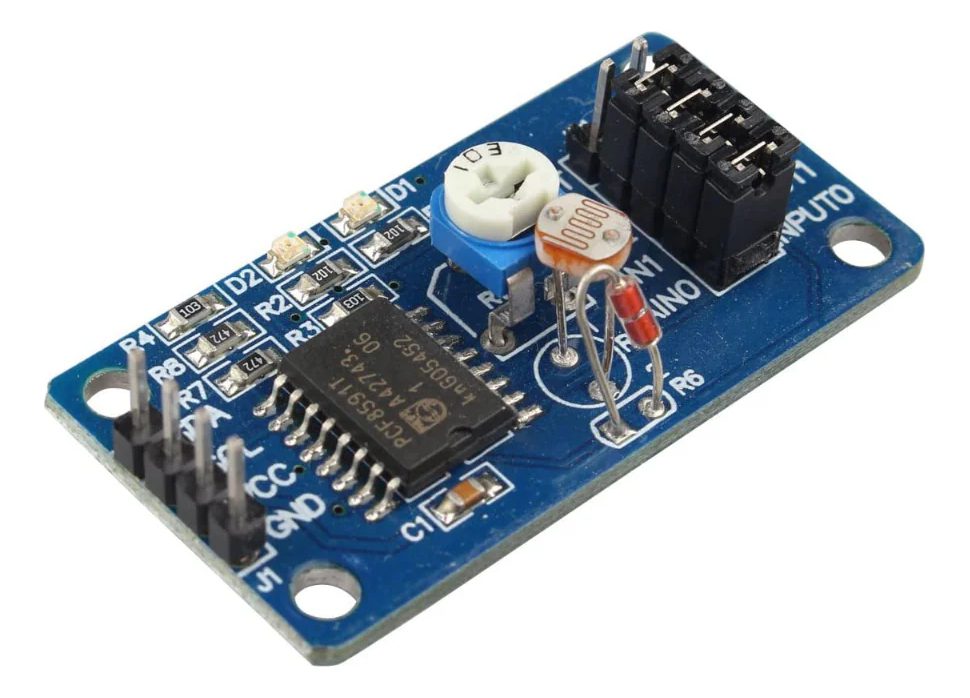

COMPONENTES INTEGRADOS
El modulo incluye sensores pre-instalados para demostracion y pruebas rapidas:
* LDR (Fotoresistencia): Deteccion de intensidad luminosa (Canal AIN0)
* TERMISTOR: Medicion de temperatura ambiente (Canal AIN1)
* POTENCIOMETRO: Ajuste variable manual (Canal AIN3)
* JUMPERS: Conexion/desconexion de sensores integrados
* LED INDICADORES: Estado de alimentacion y comunicacion
================================================================================
15 APLICACIONES REVOLUCIONARIAS
1. SISTEMAS DOMOTICOS INTELIGENTES
Control de iluminacion, temperatura y seguridad con precision milimetrica
para crear ambientes perfectamente adaptados a sus necesidades
2. MONITOREO INDUSTRIAL AVANZADO
Supervision de procesos criticos, presion, flujo y variables analogicas
en tiempo real con confiabilidad empresarial
3. AGRICULTURA DE PRECISION
Medicion automatizada de humedad del suelo, pH, nutrientes y condiciones
ambientales para cultivos optimizados
4. ESTACIONES METEOROLOGICAS PROFESIONALES
Adquisicion de datos climaticos, viento, precipitacion y radiacion solar
con precision cientifica
5. CONTROL DE MOTORES Y ACTUADORES
Generacion de señales de control analogicas para velocidad variable y
posicionamiento de alta precision
6. SISTEMAS DE AUDIO Y MULTIMEDIA
Procesamiento de señales de audio, control de volumen y ecualizacion
con calidad profesional
7. INSTRUMENTACION CIENTIFICA
Adquisicion de datos de laboratorio, mediciones de sensores especializados
y experimentos de investigacion
8. AUTOMATIZACION VEHICULAR
Monitoreo de parametros del motor, sensores de combustible y sistemas
de diagnostico automotriz
9. CONTROL DE ILUMINACION LED
Regulacion de intensidad, temperatura de color y efectos dinamicos
para iluminacion arquitectonica
10. SISTEMAS DE SEGURIDAD PERIMETRAL
Deteccion de movimiento, analisis de vibraciones y monitoreo de accesos
con sensibilidad ajustable
11. CONTROL DE PROCESOS QUIMICOS
Medicion de concentraciones, pH, conductividad y variables criticas
en laboratorios y plantas industriales
12. ROBOTICA Y AUTOMATIZACION
Retroalimentacion de sensores, control de servomotores y navegacion
autonoma con precision milimetrica
13. SISTEMAS DE ENERGIA RENOVABLE
Optimizacion de paneles solares, monitoreo de baterias y gestion
inteligente de energia
14. EQUIPOS MEDICOS Y BIOTELEMETRIA
Adquisicion de señales biologicas, monitoreo de pacientes y dispositivos
de diagnostico no invasivo
15. CONTROL DE CALIDAD INDUSTRIAL
Inspeccion automatizada, medicion dimensional y control estadistico
de procesos de manufactura
================================================================================
VENTAJAS COMPETITIVAS
* MULTIPLE DIRECCIONAMIENTO: Hasta 8 dispositivos en un solo bus I2C
* BAJO CONSUMO ENERGETICO: Tecnologia CMOS de nueva generacion
* COMPATIBILIDAD UNIVERSAL: Arduino, Raspberry Pi, PIC, AVR, ESP32
* CONFIGURACION FLEXIBLE: Entradas unipolares o diferenciales
* AUTOINCREMENTO: Lectura automatica secuencial de canales
* DISEÑO ROBUSTO: PCB de calidad industrial con componentes de larga vida
================================================================================
POR QUE ELEGIR EL PCF8591
Este modulo no es simplemente otro conversor; es la llave que desbloquea
el potencial completo de sus proyectos mas ambiciosos. Su arquitectura
probada y confiable ha sido la eleccion preferida de ingenieros y desarrolladores
durante años, consolidandose como el estandar de la industria para aplicaciones
que demandan precision y confiabilidad.
La inversion en este modulo se traduce inmediatamente en:
* Reduccion significativa del tiempo de desarrollo
* Mayor precision en mediciones criticas
* Escalabilidad para proyectos futuros
* Compatibilidad garantizada con plataformas populares
* Soporte tecnico respaldado por una comunidad global
================================================================================
El Modulo AD/DA PCF8591 no es solo una herramienta; es su socio tecnologico
para transformar ideas innovadoras en realidades tangibles que marcan la
diferencia.
Su proxima creacion extraordinaria comienza aqui.
================================================================================
