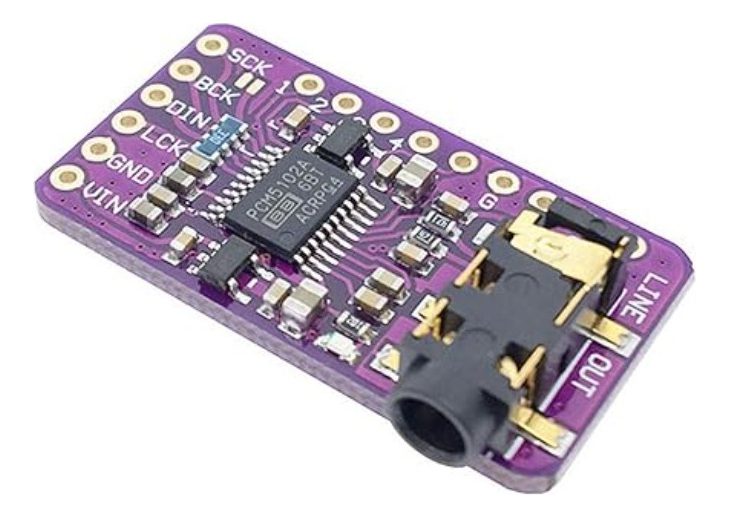

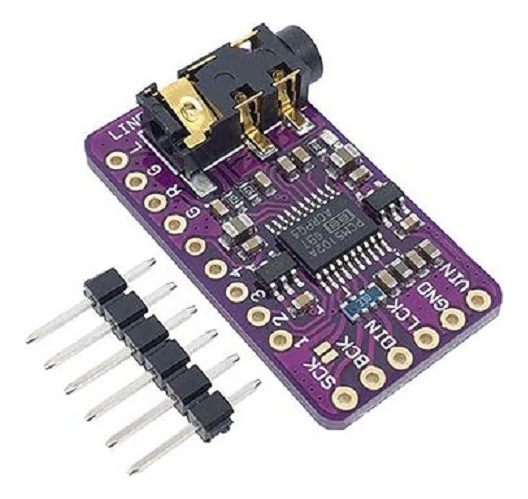

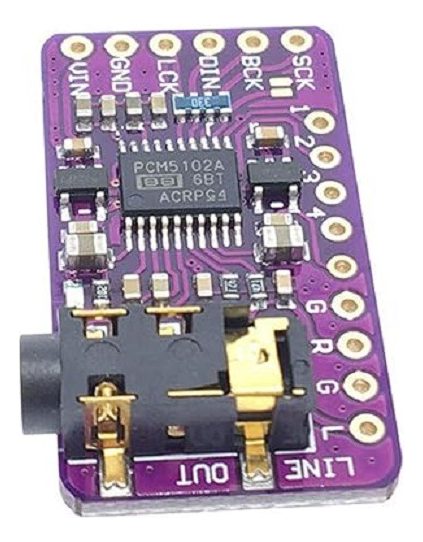

Placa de Tarjeta de Sonido DAC PCM5102 / PCM5102A
Conector Stereo pHAT de 3,5mm – Modulo de Audio Digital de 24 Bits
para Raspberry Pi, ESP32, Arduino y mas
————————————————–
Transforma tus proyectos de audio con esta Placa de Tarjeta de Sonido basada en el chip PCM5102/PCM5102A.
Disenada para makers, audiofilos y desarrolladores, este modulo convierte senales digitales en audio analogico
de alta fidelidad, ofreciendo una experiencia sonora nítida y sin perdidas.
CARACTERISTICAS DESTACADAS:
– Audio Digital de 24 Bits: Garantiza una conversion precisa y una reproduccion de calidad superior,
ideal para proyectos exigentes.
– Calidad HiFi Lossless: Con un rango dinamico y relacion senal-ruido de 112dB, permite obtener un sonido profesional.

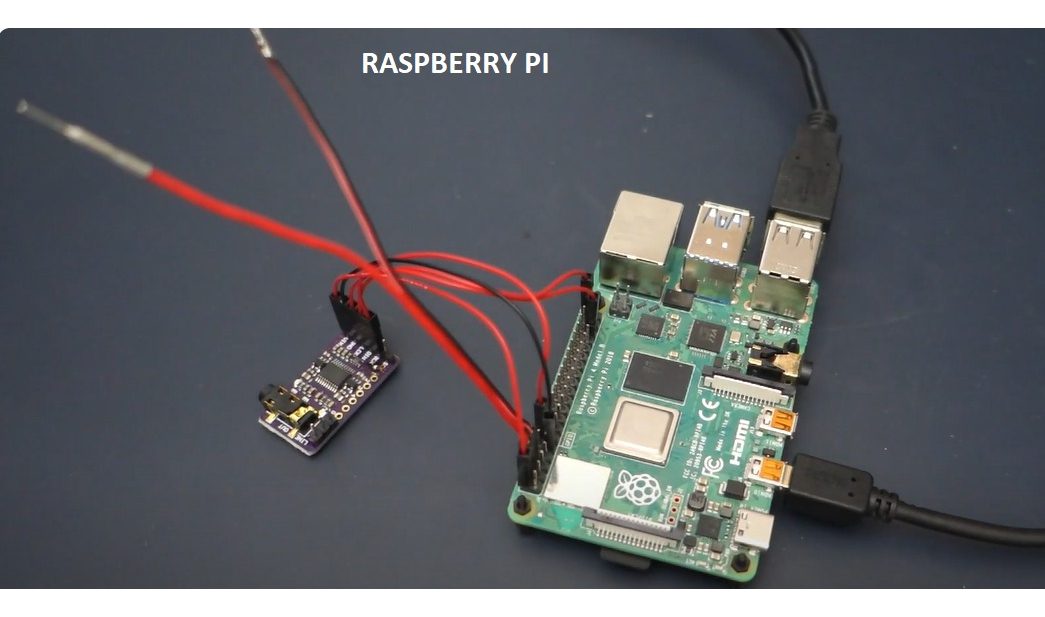

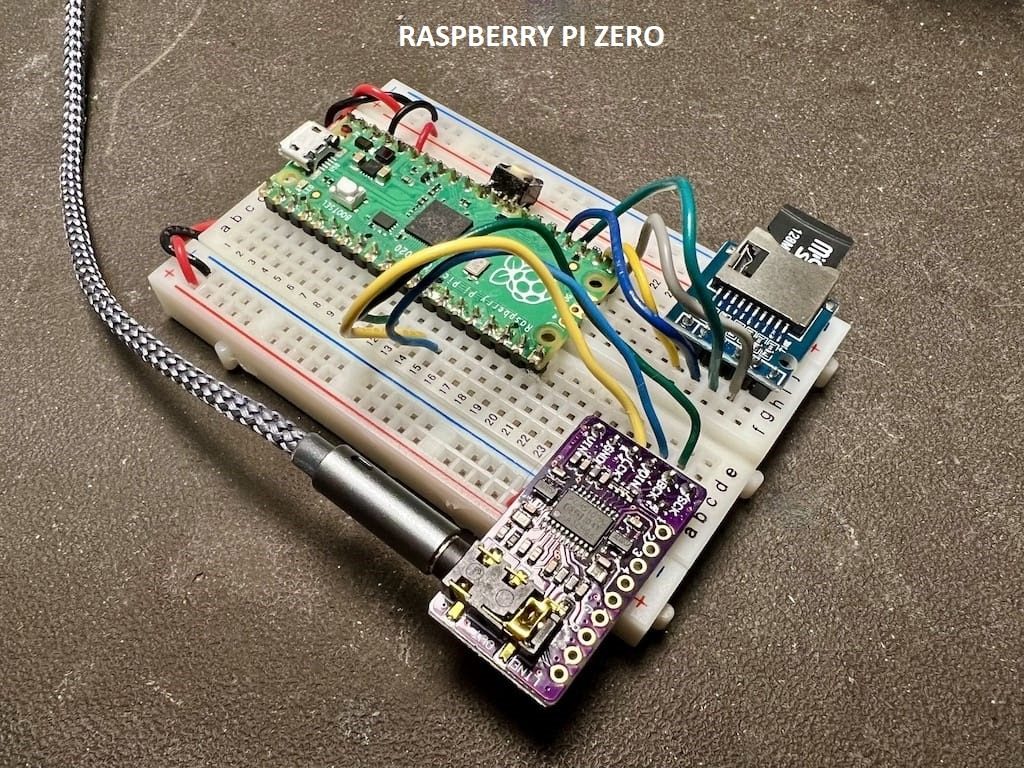

– Interfaz I2S: Facilita la integracion con Raspberry Pi, ESP32, Arduino y otros microcontroladores.
– Conector Stereo pHAT de 3,5mm: Permite una conexion sencilla a parlantes o amplificadores.

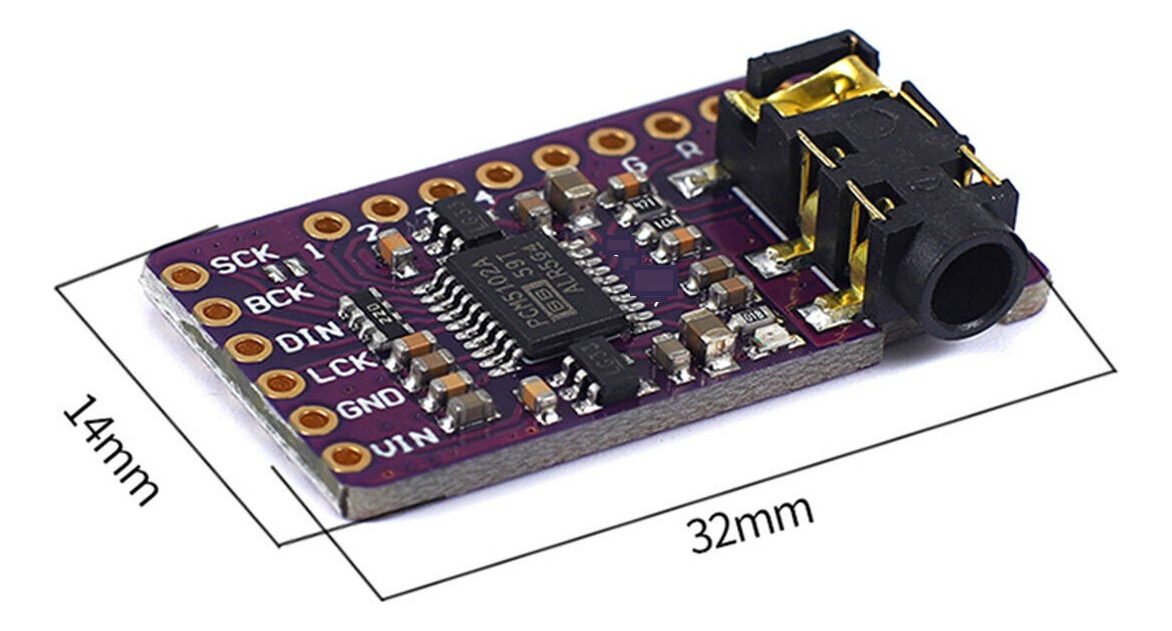

– Diseno Compacto: Con dimensiones reducidas (32 x 17 x 7 mm) para una integracion simple en cualquier proyecto.

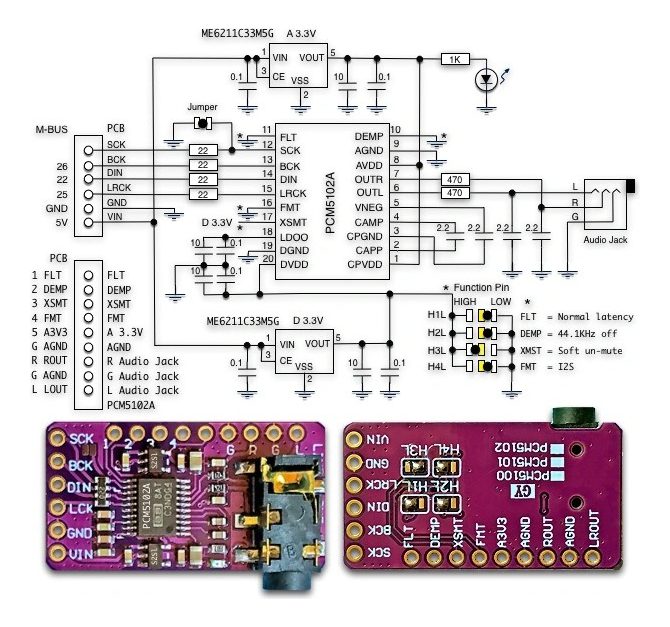

ESPECIFICACIONES TECNICAS:
– Chip: PCM5102 / PCM5102A DAC Decoder
– Alimentacion (VCC): 5V
– Dynamic Range: 112dB
– SNR: 112dB
– THD: -93dB
– Full Scale Output: 2.1 VRMS
– Latencia del Filtro Digital (Oversampling 8x):
* Normal: 20 tS
* Low Latency: 3.5 tS
– Frecuencia de Muestreo: 8kHz a 384kHz
– Multiplos del Reloj (fSCK): 64, 128, 192, 256, 384, 512, 768, 1024, 1152, 1536, 2048, 3072; hasta 50MHz
– Datos de Audio: 16, 24 y 32 bits
– Formato PCM: I2S (Left-Justified)

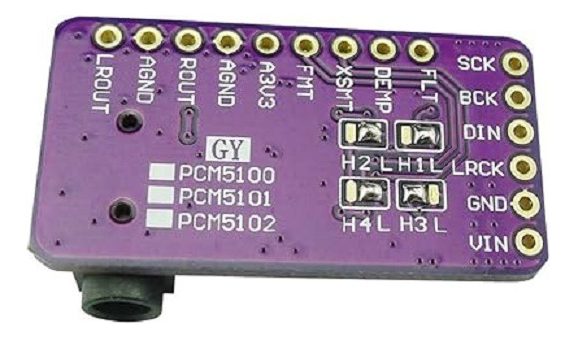

– Salida: Jack stereo pHAT o pines PCB
– Dimensiones: 32 x 17 x 7 mm
ATENCION:
Este modulo NO INCLUYE amplificador integrado. Es necesario conectarlo a un parlante amplificado o a un amplificador externo.
No se recomienda su uso directo con parlantes no potenciados ni auriculares.
————————————————–

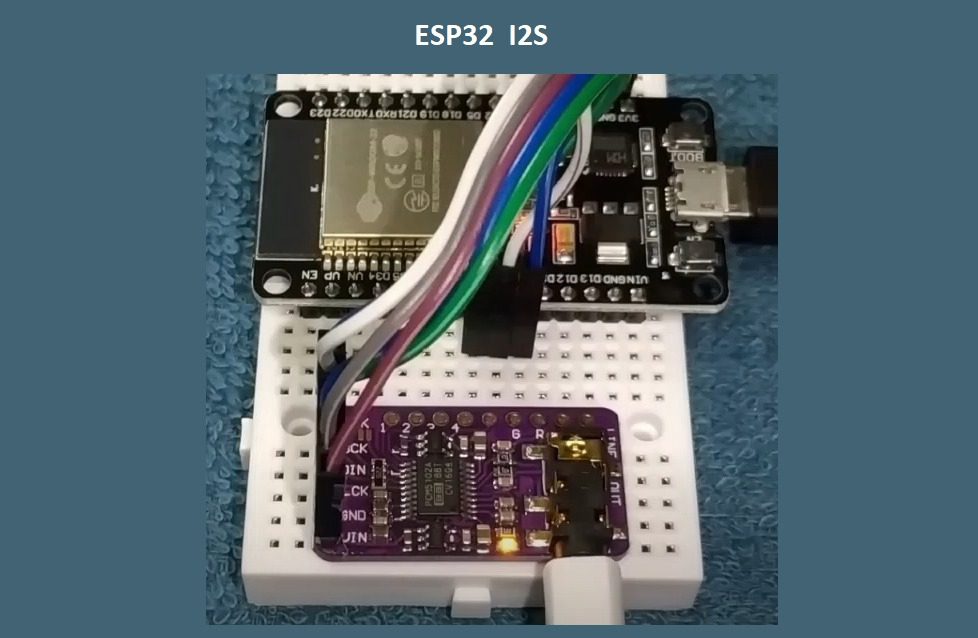

EJEMPLO DE PROYECTO MAKER DESTACADO CON ESP32:
“ESP32 Sistema de Anuncios Remotos y Radio Internet”
Convierte tu ESP32 en un centro de streaming de radio y anuncios remotos de alta fidelidad.
Utilizando el modulo DAC PCM5102/PCM5102A a traves de la interfaz I2S, este proyecto permite:
– Reproducir transmisiones de radio online con calidad profesional.
– Emitir mensajes y anuncios pregrabados de forma remota para espacios comerciales o domesticos.
– Integrar controles y programacion de mensajes mediante aplicaciones moviles o interfaces web.
Ideal para makers que buscan una solucion versatil y de alto rendimiento para notificaciones
y sistemas de comunicacion interactiva.
————————————————–
Con esta placa de tarjeta de sonido DAC PCM5102/PCM5102A llevaras tus proyectos de audio al siguiente nivel,
ofreciendo una experiencia sonora excepcional en aplicaciones que van desde reproductores caseros hasta
soluciones avanzadas de IoT y sistemas de anuncios remotos.
————————————————–
