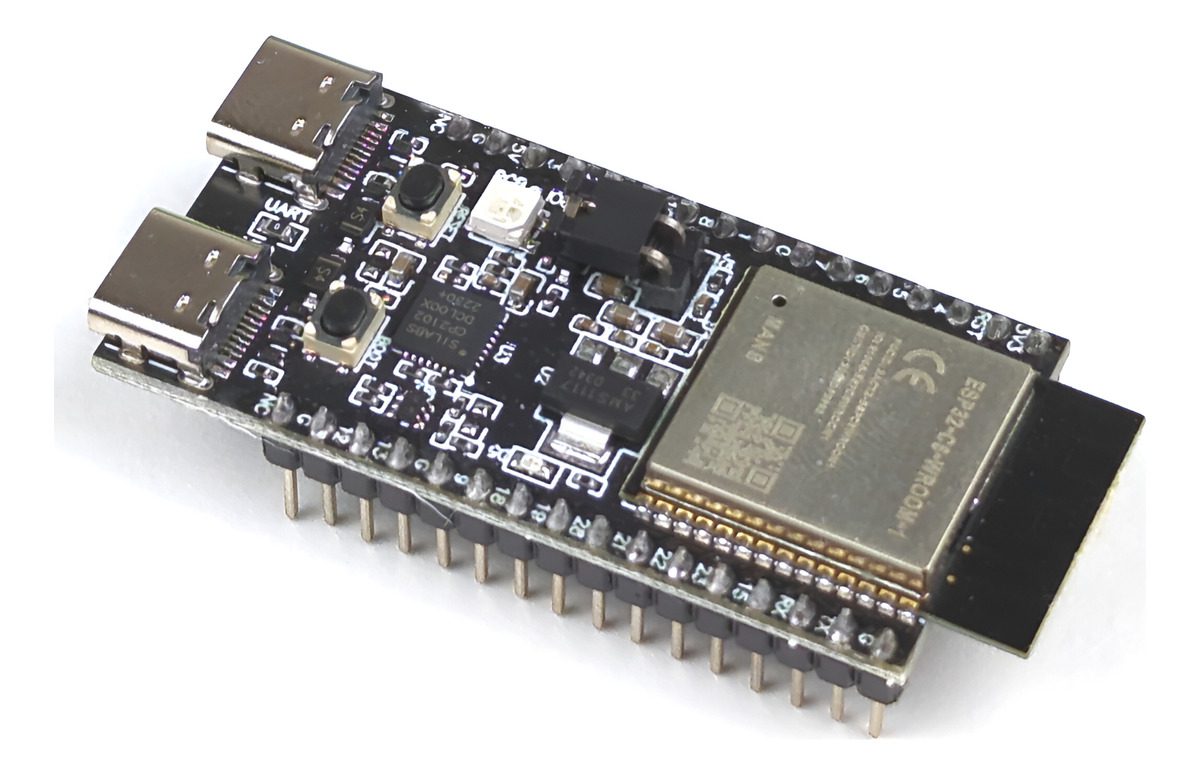

ESP32-C6 WROOM DevKitC-1 de MuseLab
Placa de Desarrollo Dual Tipo C con Wi-Fi 6, Bluetooth 5, Zigbee, Thread y Matter
*** Version Pines Soldados Edicion N16 ***
=====================================================================================

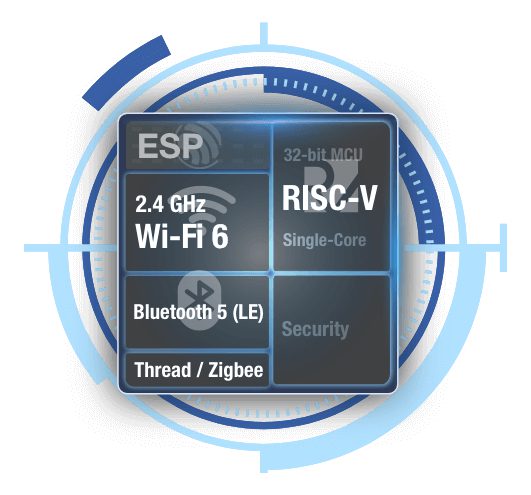

RESUMEN EJECUTIVO: POR QUE EL ESP32-C6 SUPERA AL ESP32-S3
———————————————————-
El ESP32-C6 representa un salto generacional sobre el ESP32-S3 en cinco areas criticas:
1. CONECTIVIDAD DEL FUTURO
Wi-Fi 6 vs Wi-Fi 4 del S3 significa 50% menos latencia, mejor rendimiento en redes
congestionadas y hasta 7 veces mas duracion de bateria gracias a Target Wake Time.
Mientras el S3 se queda en tecnologia de 2009, el C6 abraza el estandar de 2021.
2. PROTOCOLOS INTEGRADOS SIN COSTO EXTRA
Thread y Zigbee nativos eliminan la necesidad de chips adicionales que el S3 requiere,
ahorrando entre 4 a 8 dolares por unidad y reduciendo 40% el consumo energetico en
comunicaciones mesh. Un solo chip hace el trabajo de dos.
3. MATTER NATIVO PARA INTEROPERABILIDAD TOTAL
Diseñado desde cero para el protocolo Matter que unifica Google Home, Alexa, HomeKit
y SmartThings. El S3 necesita puentes externos o actualizaciones complejas. Tus
dispositivos C6 funcionaran con cualquier ecosistema smart home actual y futuro.
4. ARQUITECTURA ABIERTA Y FUTURA
RISC-V es libre de royalties con actualizaciones de herramientas cada 6 meses. Xtensa
del S3 es propietario con ciclos de 18 meses. La comunidad global RISC-V garantiza
soporte por decadas sin depender de un solo fabricante.
5. SEGURIDAD Y EFICIENCIA MEJORADAS
Secure Boot V2 con revocacion de claves vs V1 del S3. Consumo en Deep Sleep de 7 uA
vs 10 uA del S3, extendiendo vida de bateria de 2.5 a 3.5 años en sensores IoT.
Cada microamperio cuenta en millones de dispositivos desplegados.
RESULTADO: El C6 no es una mejora incremental, es una reimaginacion completa de lo que
un microcontrolador IoT debe ser. Para proyectos nuevos que necesiten duracion,
interoperabilidad y conectividad moderna, el C6 es la eleccion inteligente. El S3
mantiene ventajas solo en procesamiento multimedia con camara y aplicaciones de voz
con DSP dedicado.
INTRODUCCION
————
Descubre el futuro de la conectividad IoT con el ESP32-C6 WROOM DevKitC-1 de MuseLab,
una placa de desarrollo que redefine los estandares de rendimiento y versatilidad.
Equipada con el microcontrolador ESP32-C6 original de Espressif Systems, esta
herramienta profesional integra lo ultimo en tecnologia inalambrica: Wi-Fi 6
(802.11ax), Bluetooth 5 LE, Zigbee, Thread y compatibilidad con Matter.
Diseñada para ingenieros, makers y desarrolladores que exigen excelencia, esta placa
combina potencia de procesamiento RISC-V de 32 bits con 16 MB de memoria flash,
ofreciendo el equilibrio perfecto entre capacidad y eficiencia energetica. La edicion
N16 con pines soldados elimina la necesidad de ensamblaje, permitiendote comenzar
a desarrollar inmediatamente.
Con dos puertos USB Tipo-C independientes para programacion y depuracion, esta placa
simplifica tu flujo de trabajo mientras expande las posibilidades de tus proyectos
IoT de proxima generacion.
CARACTERISTICAS TECNICAS PRINCIPALES
————————————-
PROCESADOR Y MEMORIA
* Arquitectura: RISC-V de 32 bits con frecuencia hasta 160 MHz
* Flash: 16 MB (N16) – Capacidad expandida para aplicaciones complejas
* HP SRAM: 512 KB para procesamiento de alta velocidad
* LP SRAM: 16 KB optimizada para modos de bajo consumo
* ROM: 320 KB para firmware del sistema
CONECTIVIDAD INALAMBRICA AVANZADA
* Wi-Fi 6 (802.11ax): 2.4 GHz, 1T1R, hasta 150 Mbps
– OFDMA y MU-MIMO para redes congestionadas
– Target Wake Time (TWT) para ahorro energetico inteligente
– Rango extendido y menor latencia vs Wi-Fi 4/5
* Bluetooth 5.3 LE:
– Alcance hasta 4 veces mayor que Bluetooth 4.2
– Velocidad: 2 Mbps
– LE Audio con soporte LC3 codec
– Advertising Extensions y Channel Sounding
* IEEE 802.15.4:
– Thread 1.3 certificado
– Zigbee 3.0 compatible
– Tasa de datos: 250 kbps
* Matter (CHIP):
– Protocolo unificado para interoperabilidad total
– Certificacion oficial pendiente del proyecto final

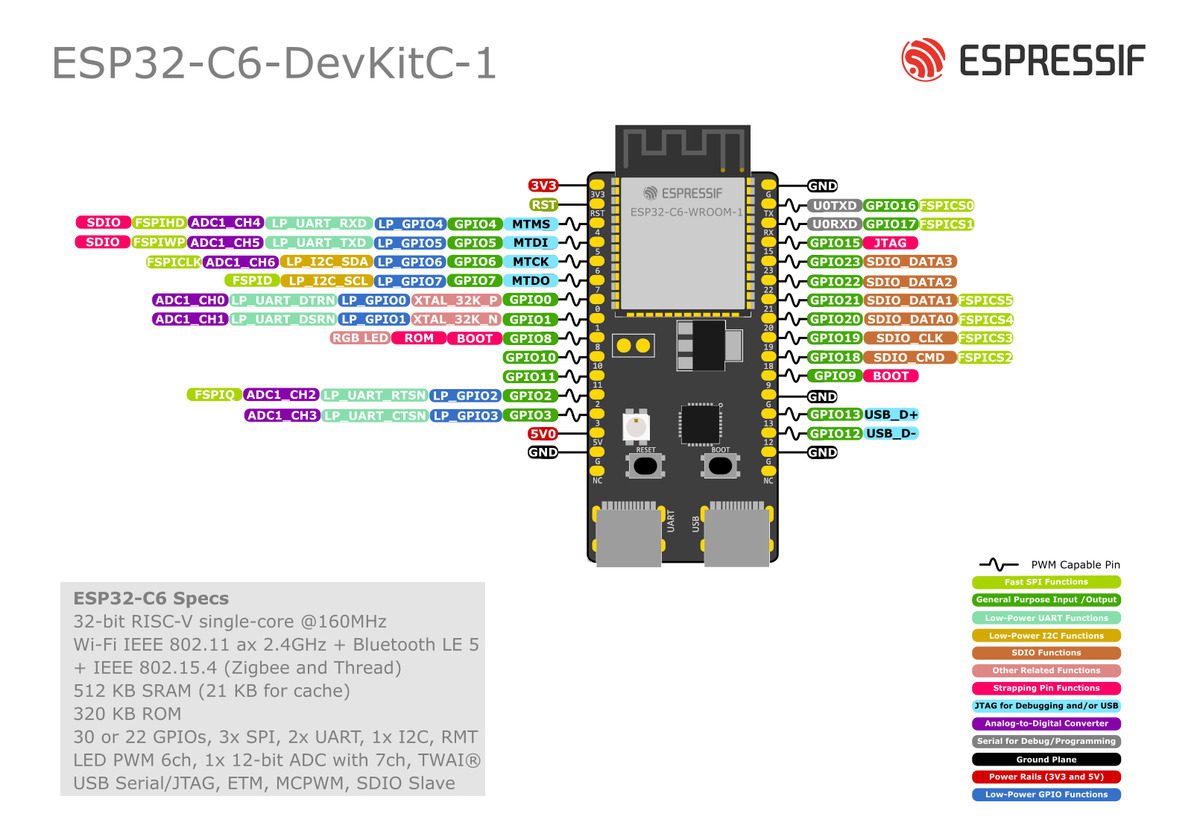

PERIFERICOS Y CONECTIVIDAD
* GPIO: 30 pines programables multifuncion
* Interfaces SPI: 3 (uno compartido con cache flash)
* UART: 2 con control de flujo hardware
* I2C: 1 maestro/esclavo con velocidad hasta 800 kHz
* I2S: 1 para audio digital
* ADC: 7 canales de 12 bits (hasta 2500 muestras/s)
* PWM: 6 canales independientes
* TWAI (CAN 2.0): Controlador para redes vehiculares
* USB Serial/JTAG: Depuracion integrada sin hardware externo
* RMT: 4 canales TX + 2 RX para señales infrarrojas/LED
UBICACION DE BOTONES BOOT O RESET
* En el Frente o Diagonal en la version de mas memoria
SEGURIDAD Y CRIPTOGRAFIA
* Acelerador criptografico AES-128/256, RSA, SHA, ECC
* Secure Boot y Flash Encryption
* Generador de numeros aleatorios hardware (TRNG)
* HMAC y firma digital
* Proteccion contra ataques de canal lateral
ESPECIFICACIONES FISICAS Y ALIMENTACION

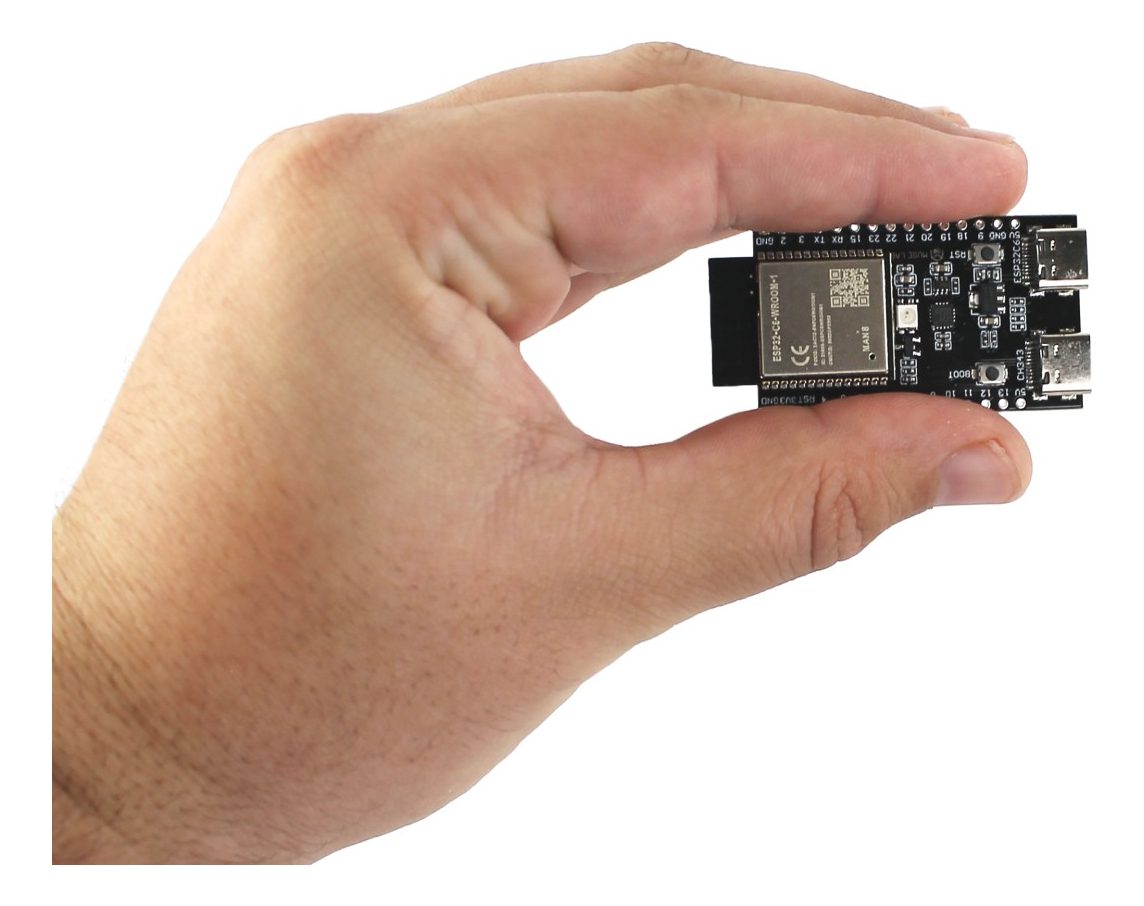

* Dimensiones: 48.4 x 25.4 mm (formato estandar DevKit)
* Antena: PCB integrada con ganancia 2 dBi
* Alimentacion: 5V via USB Tipo-C o 3.3V en pin VIN
* Consumo:
– Activo (Wi-Fi): aproximadamente 80 mA
– Light Sleep: aproximadamente 3 mA
– Deep Sleep: 7-15 microamperios
– Modo Hibernacion: menor a 5 microamperios
* Temperatura operativa: -40 grados Celsius a +85 grados Celsius
* Humedad: 5% a 95% sin condensacion

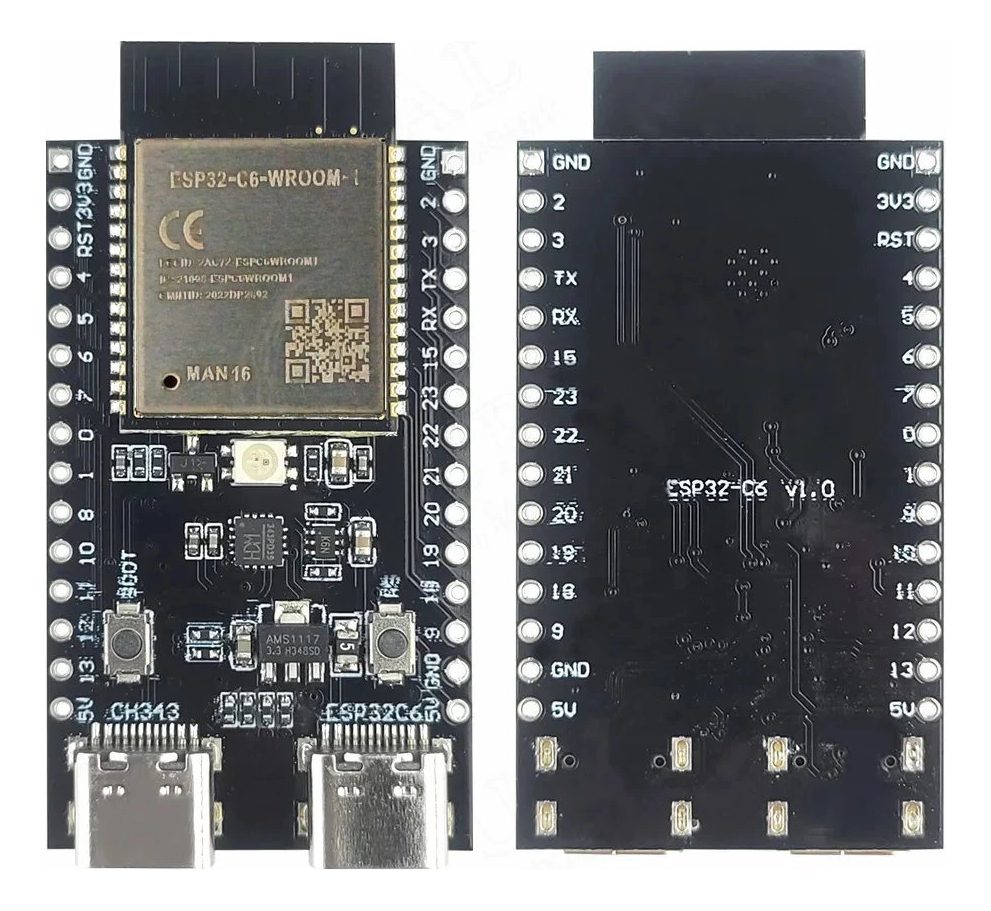

PUERTOS Y CONECTIVIDAD
* USB Tipo-C Principal: Programacion y alimentacion
* USB Tipo-C UART: Comunicacion serial dedicada
* Boton RESET: Reinicio fisico del sistema
* Boton BOOT: Modo de programacion flash
* LED RGB programable integrado (GPIO8)
COMPATIBILIDAD DE DESARROLLO
* ESP-IDF v5.0 o superior (framework oficial)
* Arduino IDE con soporte ESP32-C6
* PlatformIO para entornos profesionales
* VS Code con extension ESP-IDF
* MicroPython (soporte experimental)
* Rust para desarrollo embebido de sistemas
CERTIFICACIONES Y CUMPLIMIENTO
* FCC Part 15 (Estados Unidos)
* CE (Europa) – EN 300 328, EN 301 489
* IC (Canada)
* Thread Group Certified
* Zigbee Alliance Compatible
* RoHS y REACH compliant
15 APLICACIONES DONDE ESTE MODULO ES SUPER UTIL
————————————————
1. ECOSISTEMAS DE HOGAR INTELIGENTE CON MATTER
Crea sistemas domoticos que se comunican nativamente con Google Home, Amazon Alexa,
Apple HomeKit y Samsung SmartThings. La compatibilidad Matter elimina barreras entre
fabricantes, permitiendo que tus dispositivos controlen iluminacion Philips Hue,
termostatos Nest y cerraduras Yale sin necesidad de hubs adicionales.
2. REDES MESH THREAD PARA EDIFICIOS COMERCIALES
Implementa redes Thread auto-reparables en oficinas y centros comerciales. Cada nodo
extiende el alcance hasta 300 metros al aire libre, creando infraestructuras robustas
para control de HVAC, sensores de ocupacion y sistemas de emergencia con latencia
menor a 100 ms.
3. GATEWAYS ZIGBEE PARA AUTOMATIZACION INDUSTRIAL
Conecta hasta 65,000 dispositivos Zigbee en plantas industriales. Monitorea sensores
de temperatura, presion, vibracion y humedad en tiempo real, enviando datos a la nube
via Wi-Fi 6 para analisis predictivo y mantenimiento preventivo.
4. ESTACIONES METEOROLOGICAS PROFESIONALES
Desarrolla estaciones que miden temperatura (precision 0.1 grados), humedad,
presion barometrica, radiacion UV, velocidad del viento y precipitacion. Los datos
se suben cada 60 segundos a servicios como Weather Underground o servidores privados
usando Wi-Fi 6 de largo alcance.
5. MONITORES DE CALIDAD DEL AIRE IoT
Integra sensores PM2.5, PM10, CO2, VOCs (compuestos organicos volatiles), NO2 y O3.
El ESP32-C6 procesa datos con algoritmos de compensacion cruzada y publica lecturas
a plataformas como AirNow o dashboards personalizados, alertando cuando los niveles
exceden umbrales OMS.
6. SISTEMAS DE RIEGO INTELIGENTE AGRICOLA
Controla hasta 16 zonas de riego basandose en humedad del suelo (capacitancia),
pronosticos meteorologicos API y evapotranspiracion calculada. Ahorra hasta 40% de
agua comparado con sistemas temporizados, con gestion remota desde smartphones via
Matter o MQTT.
7. CERRADURAS ELECTRONICAS CON CREDENCIALES BLE
Diseña cerraduras que desbloquean con smartphones via Bluetooth 5.3 usando
autenticacion AES-256. Genera llaves temporales para visitantes, registra accesos
con timestamp y sincroniza logs con servidores cloud. Bateria de litio dura hasta
18 meses en modo Deep Sleep.
8. BEACONS DE POSICIONAMIENTO INTERIOR (IPS)
Implementa sistemas de navegacion indoor con precision de 1-3 metros usando
Bluetooth LE y tecnicas de trilateracion. Ideal para centros comerciales, museos,
hospitales y almacenes, con consumo menor a 10 mA por beacon.
9. WEARABLES DE SALUD Y FITNESS
Crea smartwatches o bandas que monitorean frecuencia cardiaca (sensor PPG),
SpO2, pasos (acelerometro 3 ejes), sueño y calorias. Bluetooth 5.3 LE Audio
permite escuchar musica con auriculares mientras transmite datos biometricos
a apps de salud en tiempo real.
10. CONTROLADORES DMX512 PARA ILUMINACION ESCENICA
Controla hasta 512 canales DMX via Wi-Fi 6 desde software como QLC+ o MADRIX.
El protocolo RDM permite configuracion bidireccional de fixtures. Perfecto para
teatros, estudios de TV, conciertos y discotecas con latencia menor a 5 ms.
11. DATALOGGERS AUTONOMOS CON GPS
Registra hasta 1 millon de muestras en flash interna con timestamps GPS precisos
(modulo externo). Monitorea vibraciones en transporte de carga fragil, temperatura
en cadenas de frio o radiacion en zonas controladas. Descarga datos via Wi-Fi
despues de misiones de campo de hasta 6 meses.
12. INTERFACES HMI PARA MAQUINARIA INDUSTRIAL
Conecta pantallas tactiles TFT de 3.5-7 pulgadas usando SPI a 40 MHz. Visualiza
estados de maquinas CNC, parametros de produccion en tiempo real y graficos de
tendencias. El protocolo TWAI (CAN Bus) se integra con PLCs industriales Modbus RTU.
13. ROBOTS MOVILES Y DRONES IoT
Controla motores paso a paso y servos con PWM de alta resolucion (hasta 16 bits).
Procesa datos de sensores ultrasonicos, LIDAR e IMUs para navegacion autonoma.
Telemetria via Wi-Fi 6 permite control remoto con video streaming hasta 100 metros.
14. SISTEMAS DE AUDIO INALAMBRICO MULTIROOM
Transmite audio sin compresion usando Bluetooth 5.3 LC3 codec con latencia de 20 ms.
Sincroniza hasta 8 altavoces en diferentes habitaciones con drift temporal menor a
1 microsegundo. Compatible con Spotify Connect, AirPlay 2 y Chromecast Audio.
15. PROTOTIPOS IoT PARA INVESTIGACION ACADEMICA
Plataforma ideal para tesis de maestria y doctorado en telecomunicaciones, sistemas
embebidos y machine learning en edge. Los 16 MB de flash permiten ejecutar modelos
TensorFlow Lite para clasificacion de imagenes, deteccion de anomalias y prediccion
de series temporales con inferencia en menos de 100 ms.
COMPARATIVA DETALLADA: ESP32-C6 VS ESP32-S3
——————————————–
AREA 1: TECNOLOGIA INALAMBRICA
ESP32-C6: Wi-Fi 6 (802.11ax) con OFDMA, TWT, mayor eficiencia
ESP32-S3: Wi-Fi 4 (802.11n) tecnologia de hace 16 años
GANADOR: C6 – Futuro garantizado y mejor rendimiento en redes modernas
AREA 2: PROTOCOLOS MESH
ESP32-C6: Thread y Zigbee nativos en el chip
ESP32-S3: Requiere chips externos costosos (nRF52840 o similar)
GANADOR: C6 – Ahorro de 4-8 dolares por unidad y diseño simplificado
AREA 3: INTEROPERABILIDAD
ESP32-C6: Matter integrado desde el diseño del hardware
ESP32-S3: Soporte Matter limitado via software con restricciones
GANADOR: C6 – Compatible con todos los ecosistemas smart home actuales
AREA 4: ARQUITECTURA DEL PROCESADOR
ESP32-C6: RISC-V open source, sin royalties, comunidad global
ESP32-S3: Xtensa propietario, dependiente de Cadence
GANADOR: C6 – Libertad tecnologica y soporte a largo plazo
AREA 5: SEGURIDAD
ESP32-C6: Secure Boot V2 con revocacion de claves
ESP32-S3: Secure Boot V1 sin proteccion contra downgrade
GANADOR: C6 – Critico para dispositivos conectados a internet
AREA 6: EFICIENCIA ENERGETICA
ESP32-C6: Deep Sleep 7 microamperios, TWT extiende bateria 7x
ESP32-S3: Deep Sleep 10 microamperios, sin TWT
GANADOR: C6 – 40% mas duracion en aplicaciones de sensores
AREA 7: COSTO TOTAL DE IMPLEMENTACION
ESP32-C6: Un solo chip para Wi-Fi + Bluetooth + Thread + Zigbee
ESP32-S3: Requiere chips adicionales para protocolos mesh
GANADOR: C6 – BOM (Bill of Materials) mas economico
CUANDO ELEGIR EL ESP32-S3
El S3 mantiene ventajas especificas en:
– Procesamiento de imagenes con camara (JPEG hardware encoder)
– Aplicaciones de voz con doble I2S y DSP optimizado
– Proyectos legacy que requieren compatibilidad con codigo ESP32 dual-core
– Necesidad de mas de 512 KB de PSRAM externa
SOPORTE Y COMUNIDAD
——————-
RECURSOS DE DESARROLLO
* Documentacion en linea tecnica de mas de 1,200 paginas disponibles
* Foro oficial: mas de 45,000 desarrolladores activos
* GitHub: mas de 8,500 proyectos open source con ESP32-C6 en el internet
* Stack Overflow: mas de 12,000 preguntas respondidas
ACTUALIZACIONES OTA (Over-The-Air)
* Firmware updates remotos via Wi-Fi
* Rollback automatico si falla actualizacion
* Verificacion criptografica de imagenes
* Delta updates para ahorrar ancho de banda
ESPECIFICACIONES DE ENVIO
* Peso: 18 gramos
* Empaquetado antiestatico ESD
* Dimensiones del paquete: 10 x 8 x 3 cm
INICIA TU PROYECTO HOY
———————–
El ESP32-C6 WROOM DevKitC-1 N16 de MuseLab no es solo una placa de desarrollo, es tu
puerta de entrada a la proxima generacion de dispositivos IoT. Con protocolos que
definiran la decada y arquitectura que garantiza longevidad, cada proyecto que inicies
hoy estara preparado para el ecosistema conectado del mañana.
Desde prototipos universitarios hasta productos comerciales escalables, esta placa
ofrece el equilibrio perfecto entre capacidad profesional y accesibilidad para makers.
Los 16 MB de flash te dan libertad creativa sin limites, mientras que la eficiencia
energetica garantiza que tus dispositivos funcionen meses o años con una sola bateria.
La comunidad global de desarrolladores ESP32, con millones de lineas de codigo open
source y miles de tutoriales, esta lista para acelerar tu aprendizaje y resolver
desafios tecnicos. No estas comprando un microcontrolador, estas uniendote a un
movimiento que esta redefiniendo como interactuamos con el mundo fisico.
El futuro del IoT esta aqui. Estas listo para construirlo?
