PROTECTOR DE BATERIA DE LITIO 2×18650 SHIELD V8
Solucion Profesional de Energia Portatil para Proyectos IoT
========================================================================
INTRODUCCION
————
Descubre la libertad de la energia portatil sin comprometer la
seguridad ni el rendimiento. El Protector de Bateria de Litio 2×18650
Shield V8 representa la evolucion en sistemas de alimentacion movil
para makers, ingenieros y desarrolladores que buscan proyectos
autonomos y profesionales.
Este modulo inteligente no es simplemente un banco de energia: es un
sistema completo de gestion energetica que integra proteccion avanzada,
regulacion de voltaje dual y versatilidad de carga. Diseñado
especificamente para Arduino, ESP32, ESP8266 y una amplia gama de
microcontroladores, transforma tus prototipos en dispositivos
verdaderamente independientes.
La capacidad de utilizar dos celdas 18650 te brinda entre 4000-7000 mAh
de autonomia real, permitiendo que tus proyectos operen durante dias,
no horas. Cada componente ha sido seleccionado para maximizar
eficiencia, minimizar perdidas y garantizar operacion segura en
condiciones variables.
========================================================================
ESPECIFICACIONES TECNICAS DETALLADAS
========================================================================
SISTEMA DE PROTECCION INTELIGENTE
———————————-
* Proteccion contra sobrecarga (corte a 4.2V por celda)
* Proteccion contra descarga profunda (corte a 2.5V por celda)
* Proteccion contra cortocircuito (activacion instantanea)
* Proteccion contra sobrecorriente (3A limite en salida 5V)
* Proteccion termica integrada (operacion segura 0-60 grados C)
* Balance automatico de celdas durante carga

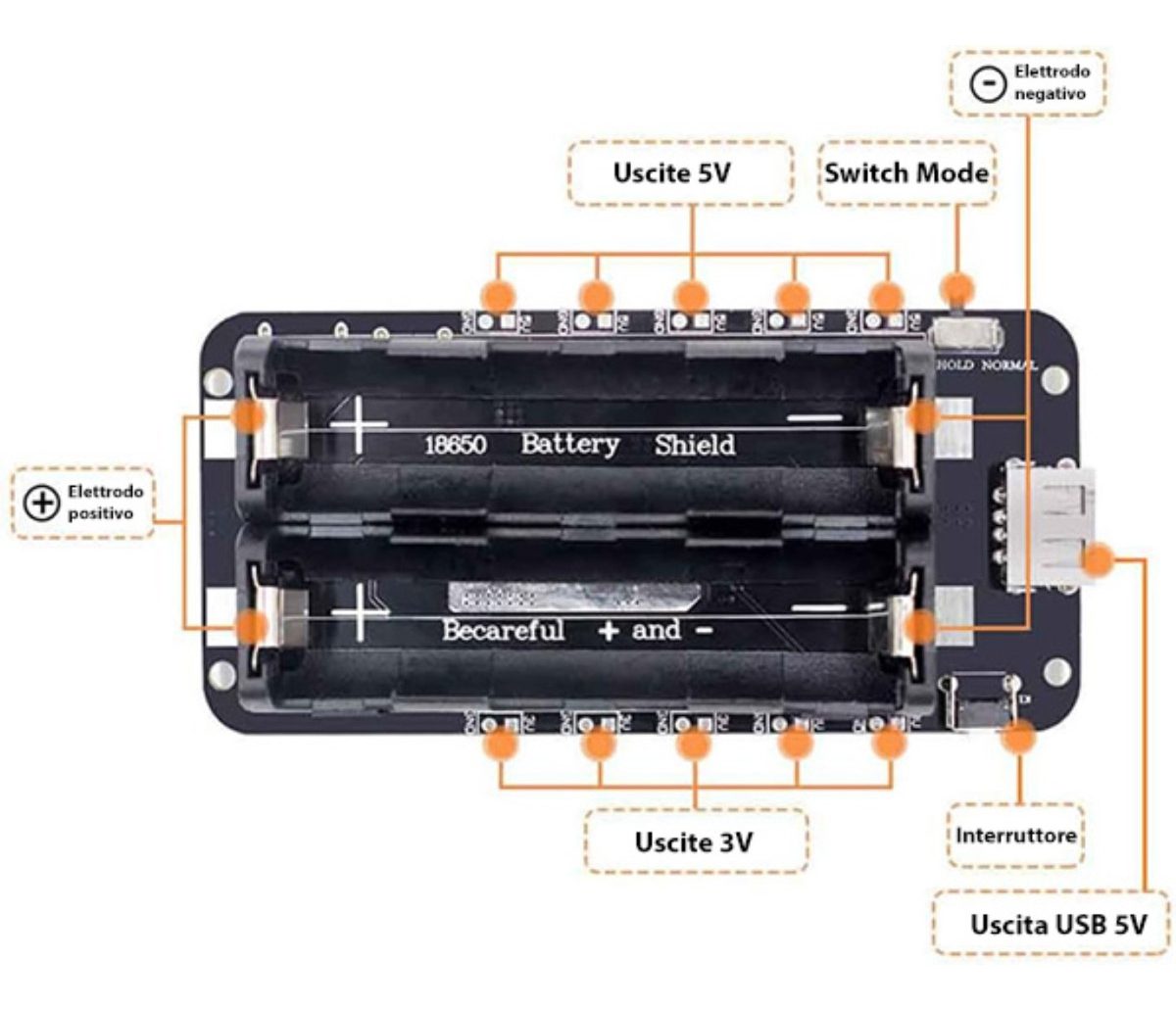

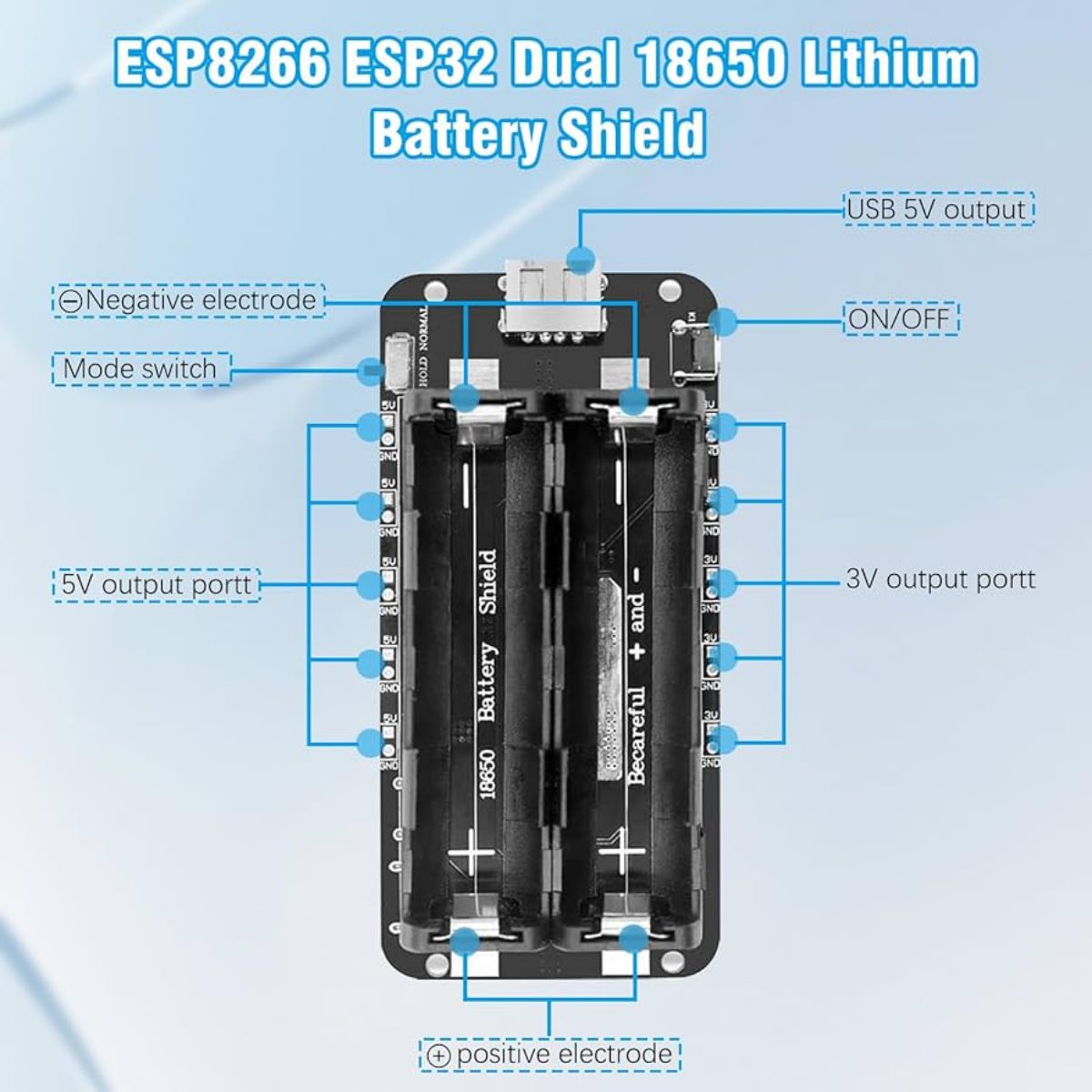

SALIDAS REGULADAS DE VOLTAJE
—————————–
* Salida Principal: 5V @ 3A (eficiencia >90%)
– 3 puntos de soldadura independientes
– Puerto USB tipo A hembra integrado
– Ideal para alimentar microcontroladores y perifericos
* Salida Secundaria: 3.3V @ 1A (regulacion estable)
– 3 puntos de soldadura independientes
– Perfecta para sensores y modulos de bajo consumo
– Ripple minimo <50mV

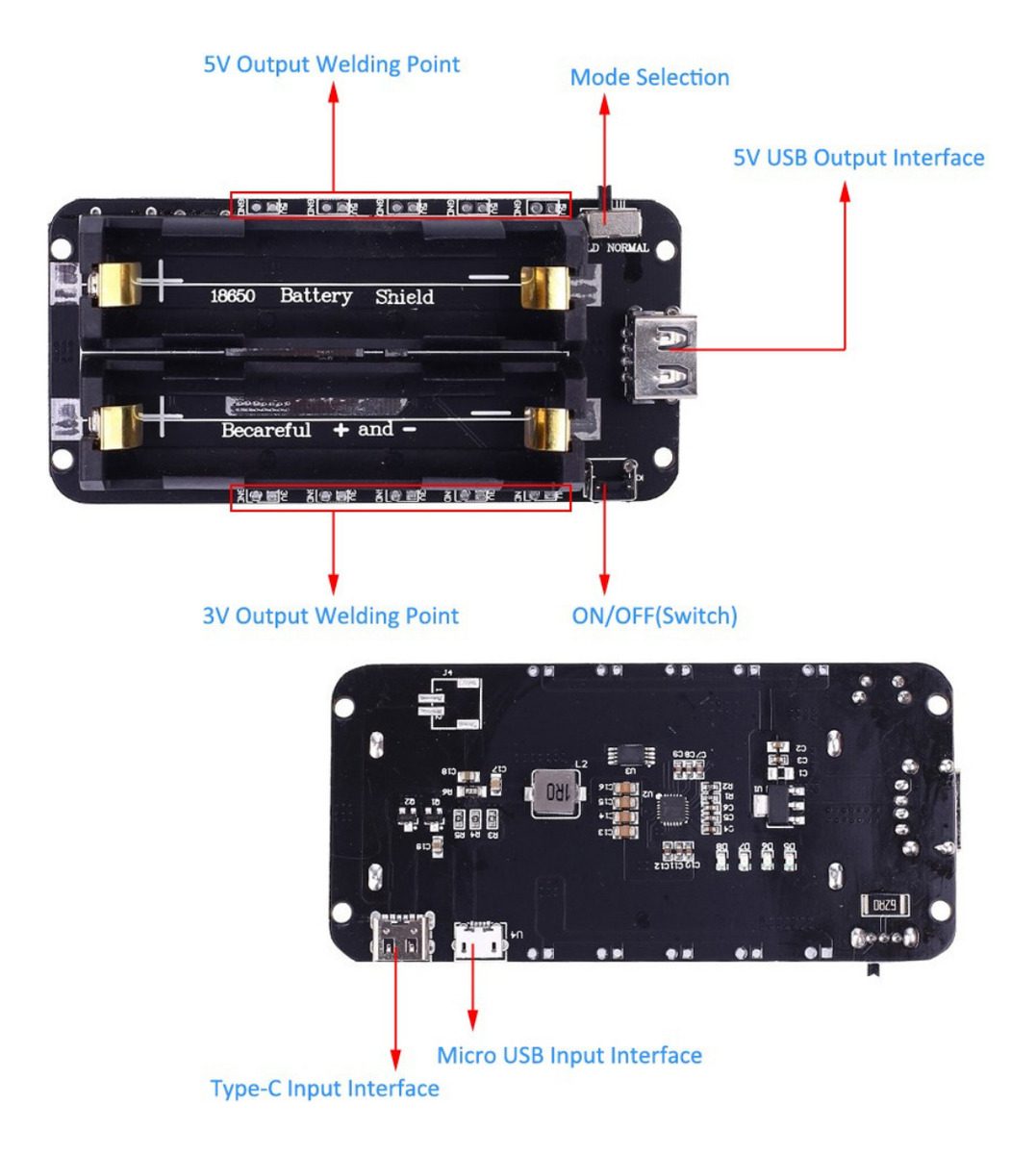

SISTEMA DE CARGA DUAL
———————-
* Puerto USB Tipo-C (entrada preferencial)
– Corriente de carga: hasta 2A
– Compatible con cargadores USB-PD
– Tiempo de carga: 2-3.5 horas (segun capacidad de celdas)
* Puerto Micro-USB (entrada alternativa)
– Corriente de carga: hasta 1A
– Compatible con cargadores estandar
– Indicador LED de estado de carga
CARACTERISTICAS FISICAS
————————
* Dimensiones: 85mm x 35mm x 18mm (compacto y montable)
* Peso: 28g (sin baterias)
* Capacidad: 2 celdas 18650 (no incluidas)
* Compatible con celdas protegidas y no protegidas
* Construccion en PCB FR4 de alta calidad
* Componentes SMD de montaje industrial
* Temperatura de operacion: -10 a 65 grados C
CONTROL DE ENERGIA
——————-
* Boton tactil de encendido/apagado
– Pulso corto: Activacion
– Pulsacion larga (3s): Apagado seguro
* Consumo en standby: <50uA (meses de almacenamiento)
* LED indicador de encendido
========================================================================
15 APLICACIONES PROFESIONALES DONDE ESTE MODULO MARCA LA DIFERENCIA
========================================================================
1. ESTACIONES METEOROLOGICAS AUTONOMAS
Alimenta ESP32 con sensores BME280, anemometros y pluviometros
durante semanas. Las salidas duales permiten alimentar sensores
analogicos a 3.3V mientras el ESP32 opera a 5V, eliminando
conversores adicionales y reduciendo consumo parasito.
2. DATALOGGERS INDUSTRIALES PORTATILES
Registra datos de temperatura, humedad, presion y vibracion en
entornos remotos. La proteccion termica garantiza operacion estable
en almacenes, invernaderos o instalaciones industriales sin
supervision constante.
3. CAMARAS TIMELAPSE DE LARGO PLAZO
Alimenta Arduino + modulo camara OV2640 durante dias capturando
construcciones, fenomenos naturales o experimentos cientificos.
La salida USB permite conectar camaras USB directamente.
4. SISTEMAS DE RIEGO INTELIGENTE
Controla valvulas solenoide, sensores de humedad de suelo y bombas
peristalticas. La capacidad de 3A en 5V maneja multiples actuadores
simultaneamente sin comprometer estabilidad.
5. DISPOSITIVOS WEARABLES Y PROYECTOS VESTIBLES
Alimenta proyectos de salud, fitness trackers personalizados o
dispositivos de asistencia. El formato compacto y bajo peso lo
hace ideal para integracion en textiles electronicos.
6. ROBOTS MOVILES Y VEHICULOS AUTONOMOS
Proporciona energia limpia y regulada para Arduino Mega, drivers
de motor L298N, servos y sensores ultrasonicos. La doble salida
permite separar logica de control y potencia de actuadores.
7. NODOS MESH DE COMUNICACION DISTRIBUIDA
Crea redes mesh con ESP32 para cubrir areas extensas. Cada nodo
opera autonomamente transmitiendo datos de sensores o actuando
como repetidor, perfecto para agricultura de precision.
8. SISTEMAS DE ALARMA Y SEGURIDAD PORTATILES
Alimenta Arduino con sensores PIR, magneticos de puerta, camaras
y modulos GSM SIM800L. La proteccion contra descarga profunda
garantiza que el sistema nunca dañe las baterias durante alertas.
9. INSTRUMENTACION CIENTIFICA DE CAMPO
Equipos de medicion de pH, conductividad, turbidez en analisis
de agua. GPS logging para geologia. Espectrometros portatiles.
La estabilidad de voltaje asegura lecturas precisas y repetibles.
10. PROYECTOS DE EDUCACION STEM
Enseña electronica, programacion y energia renovable. Los
estudiantes aprenden gestion de energia, eficiencia y diseño
de sistemas autonomos mientras construyen proyectos reales.
11. INSTALACIONES ARTISTICAS INTERACTIVAS
Alimenta LEDs WS2812B, modulos de sonido MP3, motores paso a paso
y sensores de proximidad en exposiciones. La portabilidad elimina
cables antiestéticos y permite reubicacion facil.
12. MONITORES AMBIENTALES IoT
Mide calidad de aire (CO2, PM2.5, VOCs), ruido ambiental o
radiacion UV. Transmite datos via WiFi/LoRa. Ideal para ciudades
inteligentes y estudios de contaminacion urbana.
13. SISTEMAS DE CONTROL DE INVERNADEROS
Gestiona temperatura, humedad, CO2, iluminacion LED y ventilacion.
La salida 3.3V alimenta sensores capacitivos de humedad que
requieren voltaje preciso para lecturas confiables.
14. DISPOSITIVOS DE TRACKING GPS Y GEOLOCALIZACION
Combina ESP32 con modulo GPS NEO-6M para rastreo de vehiculos,
mascotas o equipos valiosos. La autonomia extendida permite
seguimiento durante travesias largas sin recarga.
15. PROTOTIPOS IoT PARA SMART HOME
Desarrolla controladores de iluminacion, termostatos inteligentes,
cerraduras electronicas o monitores de consumo energetico. La
versatilidad del shield permite testear diferentes arquitecturas
antes de diseñar PCB personalizado.
========================================================================
VENTAJAS COMPETITIVAS QUE ELEVAN TUS PROYECTOS
========================================================================
* DISEÑO DUAL-OUTPUT: Elimina la necesidad de reguladores externos,
simplificando diseño y reduciendo costo total del proyecto.
* CARGA UNIVERSAL: Compatible con cargadores que ya posees. USB-C
para carga rapida, Micro-USB como backup. Sin adaptadores propietarios.
* PROTECCION MULTICAPA: Duerme tranquilo sabiendo que tu proyecto
esta protegido contra todos los escenarios de falla electrica
comunes. Componentes industriales probados en millones de ciclos.
* COMPATIBILIDAD UNIVERSAL: No estas limitado a un ecosistema. Trabaja
con cualquier placa de 3.3V o 5V: Arduino, ESP, STM32, Raspberry Pi
Pico, Teensy y mas.
* EFICIENCIA ENERGETICA: Cada miliamperio cuenta. Con eficiencia >90%
en conversion, aprovechas al maximo cada celda, extendiendo autonomia
real vs sistemas genericos.
* ESCALABILIDAD: Comienza con prototipo, usa el mismo shield en
produccion. La construccion profesional soporta uso intensivo y
condiciones variables.
========================================================================
INFORMACION CRITICA DE SEGURIDAD
========================================================================

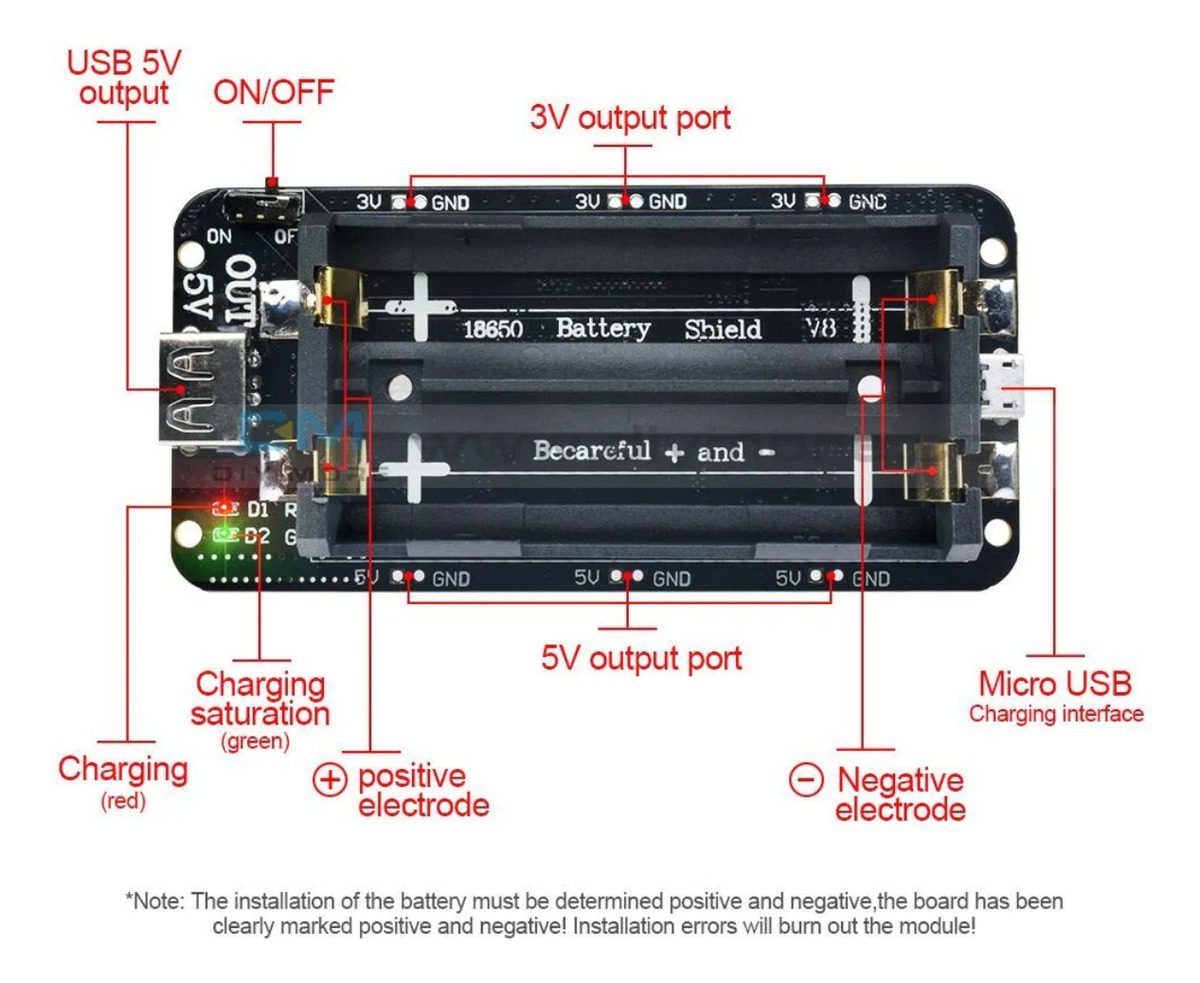

** IMPORTANTE: POLARIDAD DE BATERIAS **
Las celdas 18650 deben instalarse siguiendo las marcas IMPRESAS EN EL
PCB, NO las marcas del soporte metalico de baterias.
El soporte puede estar marcado inversamente por razones de diseño
mecanico. SIEMPRE verifica:
• Polo POSITIVO (+) de la bateria -> marca (+) en PCB
• Polo NEGATIVO (-) de la bateria -> marca (-) en PCB
Instalacion incorrecta puede causar daño permanente al modulo y
representa riesgo de incendio. Verifica SIEMPRE antes de energizar.
RECOMENDACIONES DE USO
———————-
* Utiliza celdas 18650 autenticas de marcas reconocidas (Samsung,
Sony, LG, Panasonic) para mejor rendimiento y durabilidad.
* Capacidad recomendada: 2500-3500mAh reales por celda
* Almacena el modulo con celdas al 40-60% de carga si no usaras
por periodos prolongados para maximizar vida util
* Evita exposicion directa a sol intenso o fuentes de calor que
puedan elevar la temperatura por encima de los 60 grados C
========================================================================
CONTENIDO DEL PAQUETE
========================================================================
• 1 Shield V8 Protector de Bateria 18650 (version para 2 baterias)
NOTA: Las celdas 18650 NO estan incluidas y deben adquirirse
separadamente segun los requerimientos de tu proyecto.
========================================================================
COMIENZA HOY A CONSTRUIR PROYECTOS VERDADERAMENTE AUTONOMOS
========================================================================
Este no es solo otro modulo de power bank. Es la fundacion sobre la
cual construiras tus ideas mas ambiciosas. Es la diferencia entre un
prototipo atado a un cable y un dispositivo que vive en el mundo real.
Cada proyecto merece energia confiable. Cada idea merece la oportunidad
de operar sin restricciones. Este shield te da exactamente eso:
libertad, seguridad y versatilidad profesional.
La pregunta no es si necesitas este modulo. La pregunta es: ¿que
vas a construir con el?
========================================================================
ESPECIFICACIONES RAPIDAS – REFERENCIA
========================================================================
Entrada Carga: USB-C / Micro-USB (5V 1-2A)
Salida Principal: 5V @ 3A (15W max)
Salida Secundaria: 3.3V @ 1A (3.3W max)
Celdas: 2x 18650 (4000-7000mAh tipico)
Proteccion: Sobrecarga/Descarga/Cortocircuito/Termica
Eficiencia: >90%
Dimensiones: 85 x 35 x 18mm
Peso: 28g (sin baterias)
Temperatura: -10 a 65 grados C operacion
Standby: <50uA
Control: Boton tactil On/Off
========================================================================
