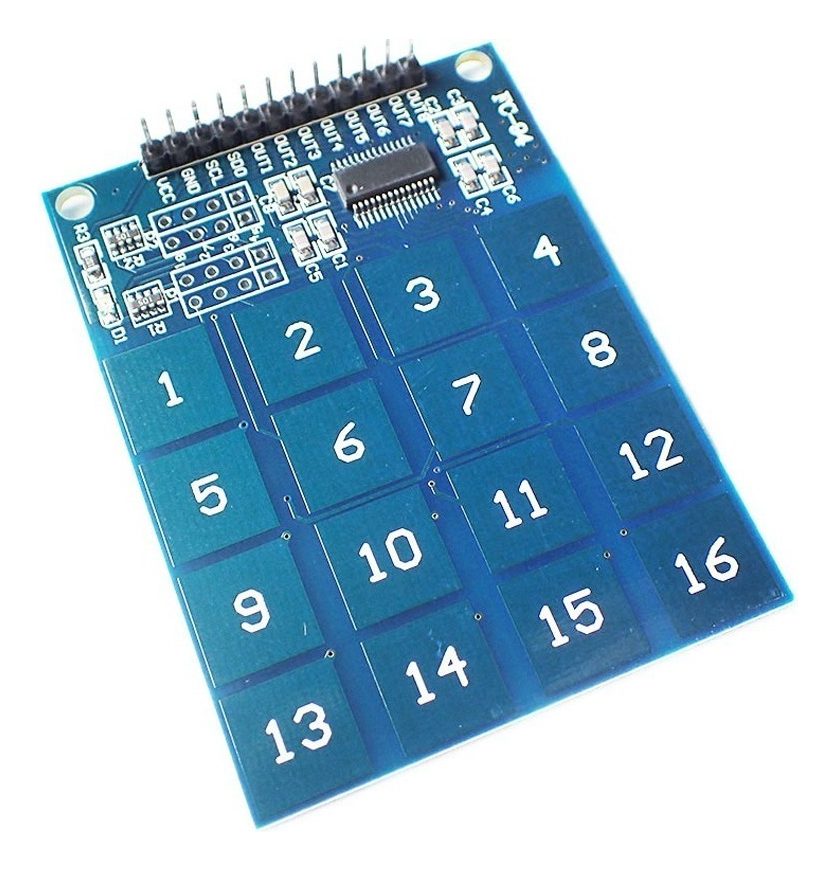

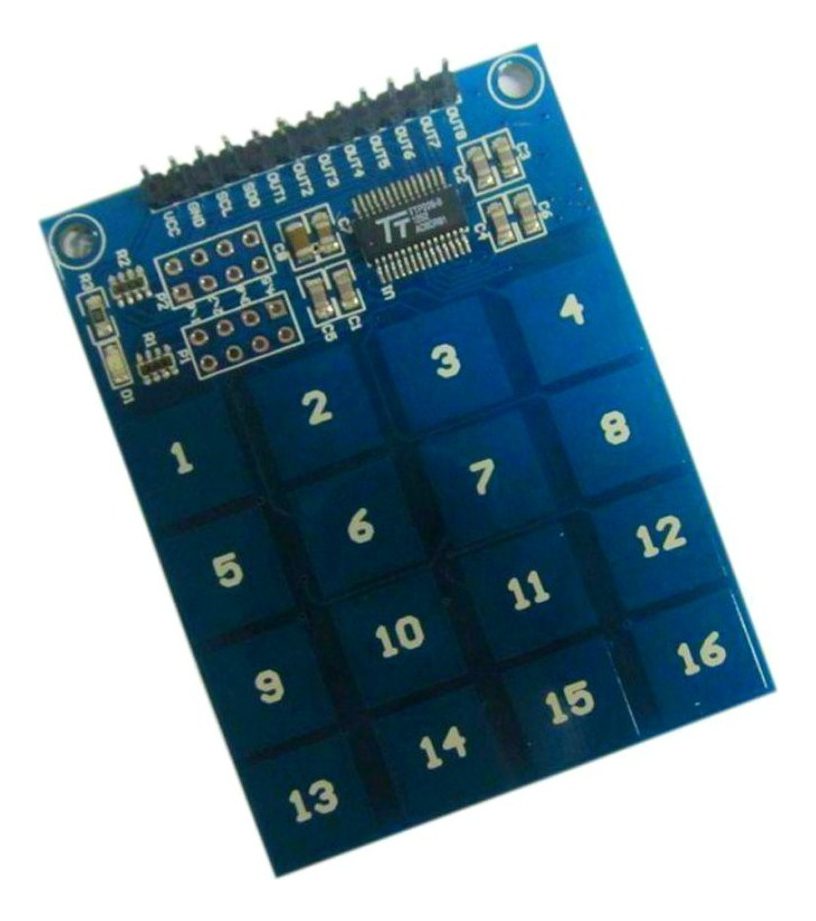

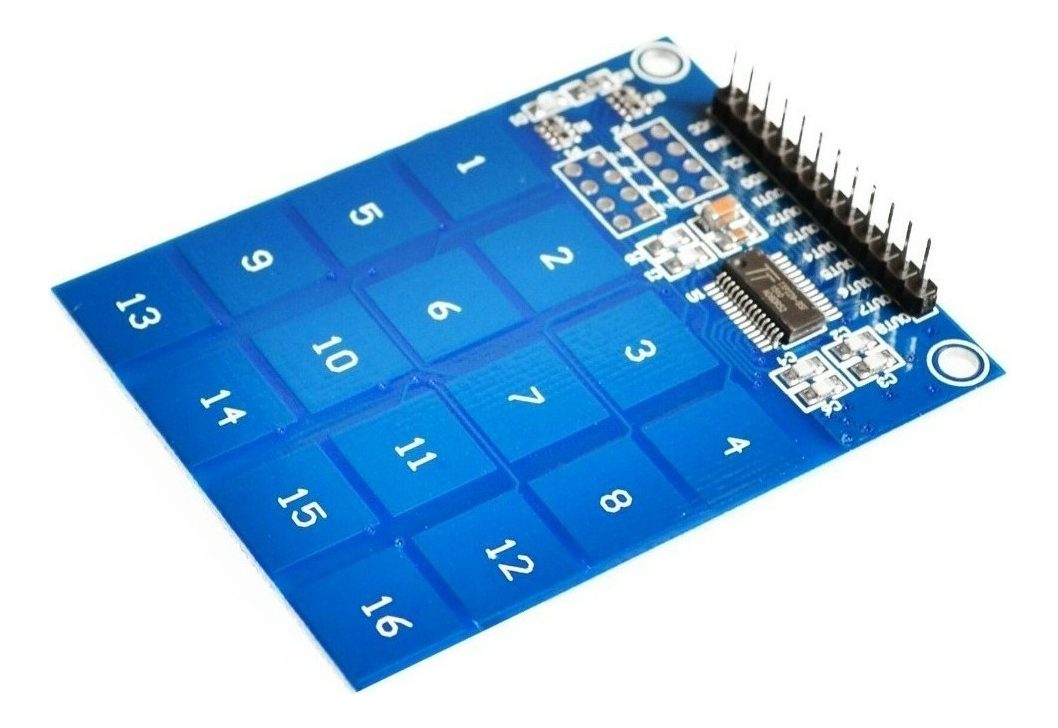

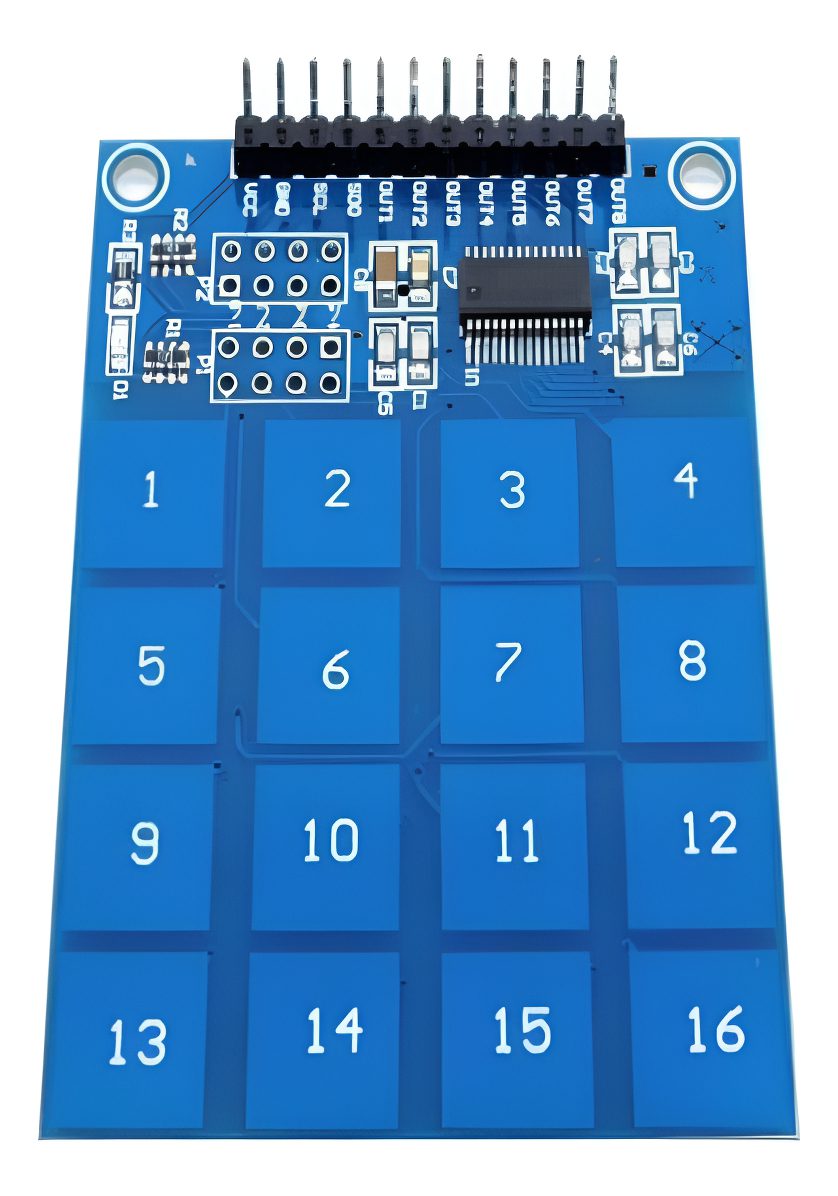

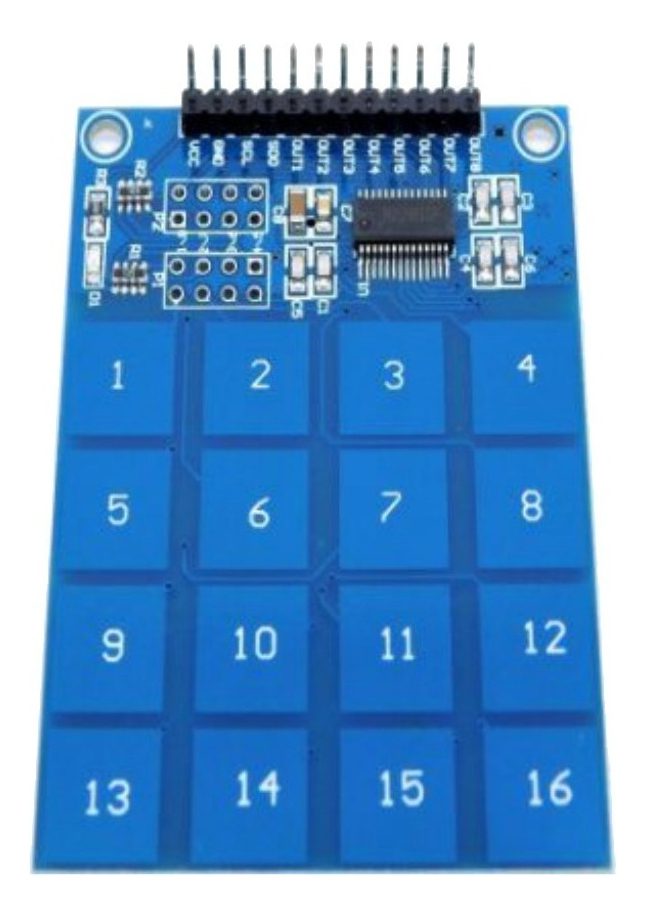

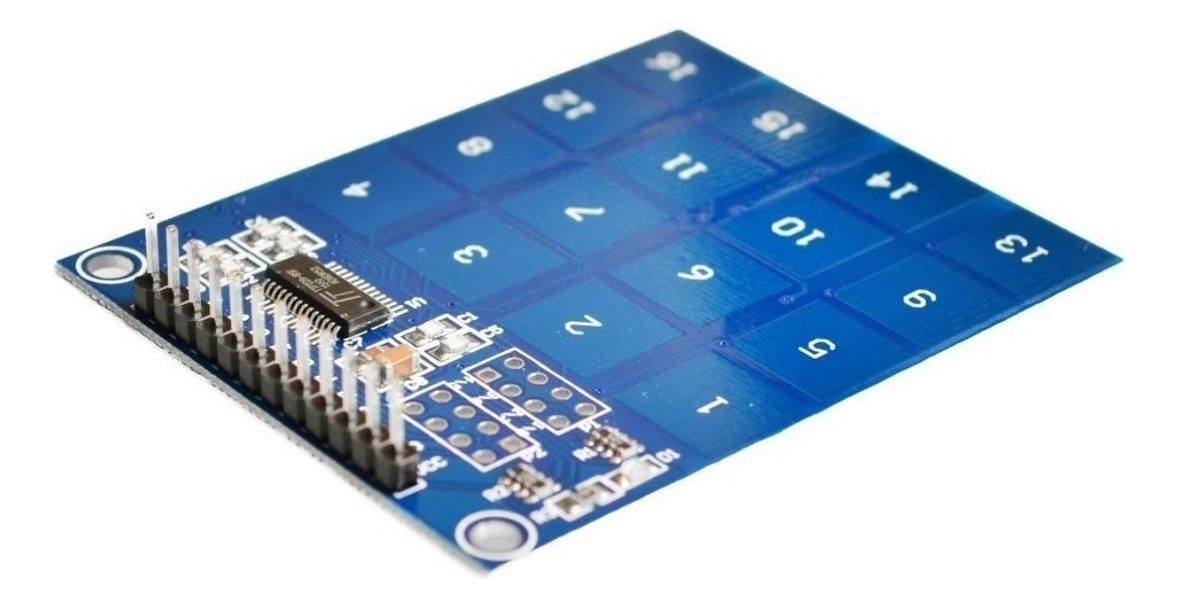

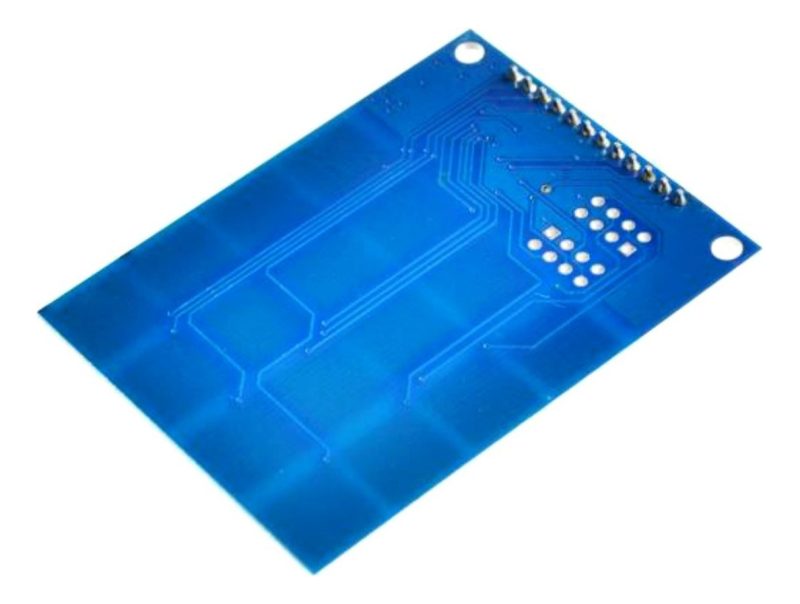

TECLADO MATRICIAL TOUCH CAPACITIVO TTP229
TECNOLOGIA DE INTERFACE MODERNA
16 TECLAS – COMPATIBILIDAD UNIVERSAL
===============================================================================
*** INTRODUCCION TECNICA ***
El Teclado Matricial Touch Pad TTP229 transforma radicalmente la experiencia
de interaccion en proyectos electronicos, eliminando las limitaciones de los
sistemas mecanicos tradicionales. Este modulo integra tecnologia capacitiva
avanzada que ofrece durabilidad excepcional, precision milimetrica y
versatilidad completa para cualquier aplicacion.
La implementacion de sensores capacitivos no solo mejora la confiabilidad
operativa, sino que abre nuevas posibilidades de diseno para hobbyistas,
estudiantes e ingenieros que buscan crear interfaces modernas y profesionales.
===============================================================================
*** PRINCIPIO DE FUNCIONAMIENTO CAPACITIVO ***
FUNDAMENTOS TECNICOS:
——————–
La tecnologia capacitiva del TTP229 detecta cambios en el campo electrico
generados por la proximidad del cuerpo humano. Cada tecla actua como un
condensador microscopico integrado en un circuito oscilador de alta frecuencia.
PROCESO DE DETECCION:
1. ** CAMPO ELECTROSTATICO BASE **
– Cada sensor mantiene un campo electrico estable
– Frecuencia de oscilacion calibrada automaticamente
2. ** DETECCION CAPACITIVA **
– El dedo humano altera la capacitancia del sistema
– Cambios detectados en el rango de picofaradios
3. ** PROCESAMIENTO INTERNO **
– Circuito integrado analiza variaciones de frecuencia
– Filtrado avanzado elimina interferencias y ruido
4. ** SALIDA DIGITAL **
– Conversion a senales logicas estandar
– Compatible con cualquier microcontrolador
VENTAJAS CLAVE:
* Sin desgaste mecanico – duracion practicamente ilimitada
* Respuesta ultra-rapida en 100 milisegundos
* Funciona a traves de materiales delgados (vidrio, plastico)
* Inmune a polvo, humedad y contaminacion ligera
===============================================================================
*** ESPECIFICACIONES TECNICAS COMPLETAS ***
NUCLEO DEL SISTEMA:
——————
* Sensor: TTP229 – Circuito Integrado Especializado
* Matriz: 16 teclas (4×4) o 8 salidas independientes
* Calibracion: Automatica con adaptacion ambiental
* Procesamiento: Digital con filtrado de ruido incorporado
PARAMETROS ELECTRICOS:
———————
* Voltaje: 2.4V – 5.5V DC (Compatibilidad Universal)
* Corriente Activa: 1.5 mA tipico
* Corriente Standby: 2.5 microA (Ultra-eficiente)
* Tiempo Respuesta: 100 milisegundos
* Temperatura: -20C a +80C
* Humedad: 0% – 95% sin condensacion
CARACTERISTICAS FISICAS:
———————–
* Dimensiones: 49.3mm x 64.5mm
* Espesor: 1.6mm (PCB estandar)
* Peso: 25 gramos
* Superficie: Completamente plana
* Material: PCB FR4 con proteccion
COMUNICACION:
————
* I2C: Modo 16 teclas (solo 2 cables)
* Salidas Directas: Modo 8 teclas (8 pines digitales)
* Niveles Logicos: Auto-deteccion 3.3V / 5V
* Velocidad I2C: Hasta 400 KHz
===============================================================================
*** COMPATIBILIDAD UNIVERSAL ***
PLATAFORMAS SOPORTADAS:
———————-
** ARDUINO Y COMPATIBLES **
– Arduino UNO, Nano, Mega, Pro Mini, Leonardo
– Wemos D1, NodeMCU, ESP32, ESP8266
– Micro:bit, Teensy, STM32 Blue Pill
** MICROCONTROLADORES **
– Familias AVR: ATmega328P, ATmega2560
– ARM Cortex: STM32, LPC, Kinetis
– PIC: 16F, 18F, 24F series
– MSP430, PSoC, 8051
** COMPUTADORAS DE PLACA UNICA **
– Raspberry Pi (todos los modelos)
– BeagleBone, Orange Pi, Rock Pi
– Jetson Nano, Lattepanda
** SISTEMAS INDUSTRIALES **
– PLCs programables
– Controladores industriales
– Sistemas embebidos de tiempo real
PROTOCOLOS:
———-
* I2C/TWI: Comunicacion serial estandar
* GPIO Digital: Entradas/salidas digitales
* Interrupciones: Deteccion por eventos
* Polling: Lectura ciclica de estado
===============================================================================
*** MODOS DE CONFIGURACION ***
MODO 8 TECLAS – SALIDAS DIRECTAS:
———————————
Cada tecla controla una salida digital independiente.
CARACTERISTICAS:
* Respuesta inmediata (hardware)
* No requiere programacion compleja
* Ideal para control directo de dispositivos
* 8 pines digitales + alimentacion
APLICACIONES:
– Control de LEDs individuales
– Activacion directa de reles
– Interfaces simples on/off
– Proyectos educativos basicos
MODO 16 TECLAS – PROTOCOLO I2C:
——————————
Comunicacion serial para maxima eficiencia de pines.
CARACTERISTICAS:
* Solo 2 pines de comunicacion
* Estado completo en una lectura
* Soporte para multiples teclados
* Deteccion de combinaciones
APLICACIONES:
– Calculadoras y sistemas numericos
– Menus de navegacion complejos
– Interfaces de configuracion
– Proyectos IoT avanzados
===============================================================================
*** 15 USOS COMUNES EN PROYECTOS ELECTRONICOS ***
1. ** SISTEMAS DE SEGURIDAD DOMESTICA **
Teclados numericos para alarmas caseras, cerraduras electronicas y
sistemas de acceso. Reemplazo directo de teclados matriciales mecanicos
con mayor durabilidad y aspecto profesional.
2. ** CONTROLADORES DE LUCES INTELIGENTES **
Paneles de control para sistemas de iluminacion LED, reguladores de
intensidad y controladores RGB. Interfaces tactiles elegantes para
automatizacion del hogar moderna.
3. ** INSTRUMENTOS MUSICALES DIY **
Sintetizadores caseros, cajas de ritmos y controladores MIDI personalizados.
Creacion de interfaces musicales responsivas para musicos electronicos
y productores aficionados.
4. ** CALCULADORAS Y CONTADORES DIGITALES **
Proyectos educativos de calculadoras programables, contadores de eventos
y sistemas de medicion. Ideal para aprender programacion con interfaces
de usuario reales y funcionales.
5. ** CONTROLADORES DE ROBOTS Y DRONES **
Interfaces de control remoto para robots moviles, brazos roboticos y
drones caseros. Comandos tactiles precisos para navegacion y control
de funciones especializadas.
6. ** SISTEMAS DE MONITOREO AMBIENTAL **
Estaciones meteorologicas caseras con interfaces de configuracion,
monitores de calidad del aire y sistemas de riego automatico con
controles de usuario intuitivos.
7. ** INTERFACES PARA IMPRESORAS 3D **
Paneles de control locales para impresoras 3D DIY, seleccion de archivos
y ajustes de impresion. Navegacion por menus sin necesidad de computadora
conectada permanentemente.
8. ** GAMING Y ENTRETENIMIENTO **
Controladores personalizados para juegos retro, maquinas arcade caseras
y consolas DIY. Configuraciones de botones completamente customizables
para diferentes tipos de juego.
9. ** AUTOMATIZACION DE INVERNADEROS **
Sistemas de control para invernaderos automatizados, regulacion de
temperatura y humedad. Interfaces locales para monitoreoy ajuste
de parametros de crecimiento de plantas.
10. ** EQUIPOS DE LABORATORIO CASERO **
Instrumentos de medicion DIY, fuentes de poder programables y
generadores de senales. Interfaces profesionales para equipos
de electronica construidos en casa.
11. ** SISTEMAS DE AUDIO Y VIDEO **
Controladores para amplificadores, ecualizadores y sistemas de
entretenimiento domestico. Seleccion de fuentes, ajuste de volumen
y configuraciones de audio avanzadas.
12. ** SIMULADORES Y ENTRENADORES **
Simuladores de vuelo caseros, entrenadores de codigo Morse y sistemas
educativos interactivos. Interfaces tactiles para aplicaciones de
aprendizaje y entrenamiento tecnico.
13. ** HERRAMIENTAS DE TALLER INTELIGENTES **
Controladores para equipos de taller automatizados, tornos CNC caseros
y herramientas programables. Interfaces de operacion para maquinas
de precision construidas por hobbyistas.
14. ** PROYECTOS IOT Y CONECTIVIDAD **
Dispositivos conectados a internet con interfaces locales, estaciones
de monitoreo remoto y sistemas de telemetria. Configuracion local sin
dependencia de conectividad web permanente.
15. ** PROTOTIPOS COMERCIALES Y STARTUPS **
Desarrollo de prototipos para productos comerciales, demos de conceptos
tecnologicos y validacion de ideas de negocio. Interfaces profesionales
para presentaciones a inversionistas y clientes.
===============================================================================
*** VENTAJAS DECISIVAS PARA PROYECTOS ***
DURABILIDAD SIN PRECEDENTES:
—————————
* Cero desgaste mecanico – no hay partes moviles que fallen
* Resistencia a uso intensivo durante anos de operacion
* Inmunidad a contaminacion por polvo, grasa y liquidos ligeros
* Funcionamiento confiable en condiciones ambientales variables
FACILIDAD DE INTEGRACION:
————————
* Conexion directa sin componentes adicionales
* Compatible automaticamente con 3.3V y 5V
* Configuracion simple mediante jumpers de hardware
* Librerias y ejemplos disponibles para todas las plataformas
EFICIENCIA DE RECURSOS:
———————-
* Consumo ultra-bajo: perfecto para proyectos con bateria
* Protocolo I2C libera pines valiosos del microcontrolador
* Procesamiento interno elimina carga computacional
* Multiples teclados en un solo bus de comunicacion
ESTETICA Y DISENO:
—————–
* Superficie completamente plana y moderna
* Instalacion flush en paneles y cajas de proyecto
* Aspecto profesional que mejora percepcion del producto final
* Funciona a traves de materiales de revestimiento
===============================================================================
*** IMPACTO EN EL DESARROLLO DE PROYECTOS ***
SIMPLIFICACION DEL DISENO:
————————-
El TTP229 elimina completamente:
– Circuitos complejos de matriz de teclado
– Resistencias pull-up y diodos de proteccion
– Rutinas de software anti-rebote
– Problemas de interferencia y ruido electrico
MEJORA EN LA EXPERIENCIA DE USUARIO:
———————————–
– Respuesta tactil consistente y profesional
– Superficie sellada resistente a derrames y suciedad
– Operacion silenciosa sin clicks mecanicos
– Mayor vida util sin degradacion de la respuesta
DESARROLLO MAS RAPIDO:
———————
– Prototipado acelerado con interfaces funcionales inmediatamente
– Menos tiempo depurando problemas de hardware
– Codigo mas simple y mantenible
– Menor complejidad en el diseno del PCB
RESULTADOS PROFESIONALES:
————————
– Productos finales con apariencia comercial
– Mayor confiabilidad operativa a largo plazo
– Interfaces modernas que impresionan a usuarios
– Tecnologia avanzada accesible para cualquier proyecto
===============================================================================
*** CONFIGURACION Y USO PRACTICO ***
CONEXION BASICA:
—————
* VCC: Alimentacion 2.4V – 5.5V
* GND: Tierra comun del sistema
* SCL: Linea de reloj I2C (modo 16 teclas)
* SDO: Salida de datos I2C (modo 16 teclas)
* OUT1-OUT8: Salidas directas (modo 8 teclas)
SELECCION DE MODO:
—————–
* Jumper TP2: Configuracion 8/16 teclas
* Jumper TP3: Habilitacion multi-touch
* Jumper TP4: Configuracion de salidas activas
PROGRAMACION:
————
– Librerias disponibles para Arduino IDE
– Ejemplos funcionales incluidos
– Documentacion completa de registros I2C
– Soporte comunitario extenso
===============================================================================
*** CONCLUSION TECNICA ***
El TTP229 representa la convergencia perfecta entre tecnologia avanzada y
accesibilidad practica. No es simplemente un componente mas, sino una
herramienta transformadora que eleva cualquier proyecto electronico del
nivel amateur al profesional.
Su compatibilidad universal garantiza que funcionara perfectamente con
cualquier plataforma de desarrollo, desde Arduino basico hasta sistemas
embebidos complejos. La tecnologia capacitiva ofrece durabilidad y
confiabilidad que superan ampliamente las alternativas mecanicas
tradicionales.
Para hobbyistas, estudiantes e ingenieros que buscan crear interfaces
modernas y duraderas, el TTP229 proporciona una solucion completa que
simplifica el diseno, mejora la experiencia de usuario y produce
resultados verdaderamente profesionales.
==================================================================
TRANSFORME SUS PROYECTOS CON TECNOLOGIA CAPACITIVA
