MÓDULO 134N3P – GESTIÓN INTELIGENTE DE ENERGÍA LiPo/LiIon
Versión Micro-USB con Doble Conector USB
===============================================================================

*** INTRODUCCIÓN TÉCNICA ***

El Módulo 134N3P representa la evolución definitiva en gestión de baterías de
litio de una celda, combinando en un solo chip la funcionalidad de cargador
inteligente (similar al TP4056) con un convertidor boost de alta eficiencia.
Esta versión incorpora conector Micro-USB para carga y salida, más puerto
USB-A adicional dedicado exclusivamente a salida para máxima versatilidad.

Este módulo no es simplemente un cargador, es un sistema completo de gestión
energética que transforma cualquier batería LiIon/LiPo en una fuente de
alimentación profesional de 5V estabilizados, perfecta para proyectos que
demandan confiabilidad y eficiencia energética superior.

===============================================================================

*** ESPECIFICACIONES TÉCNICAS DETALLADAS ***

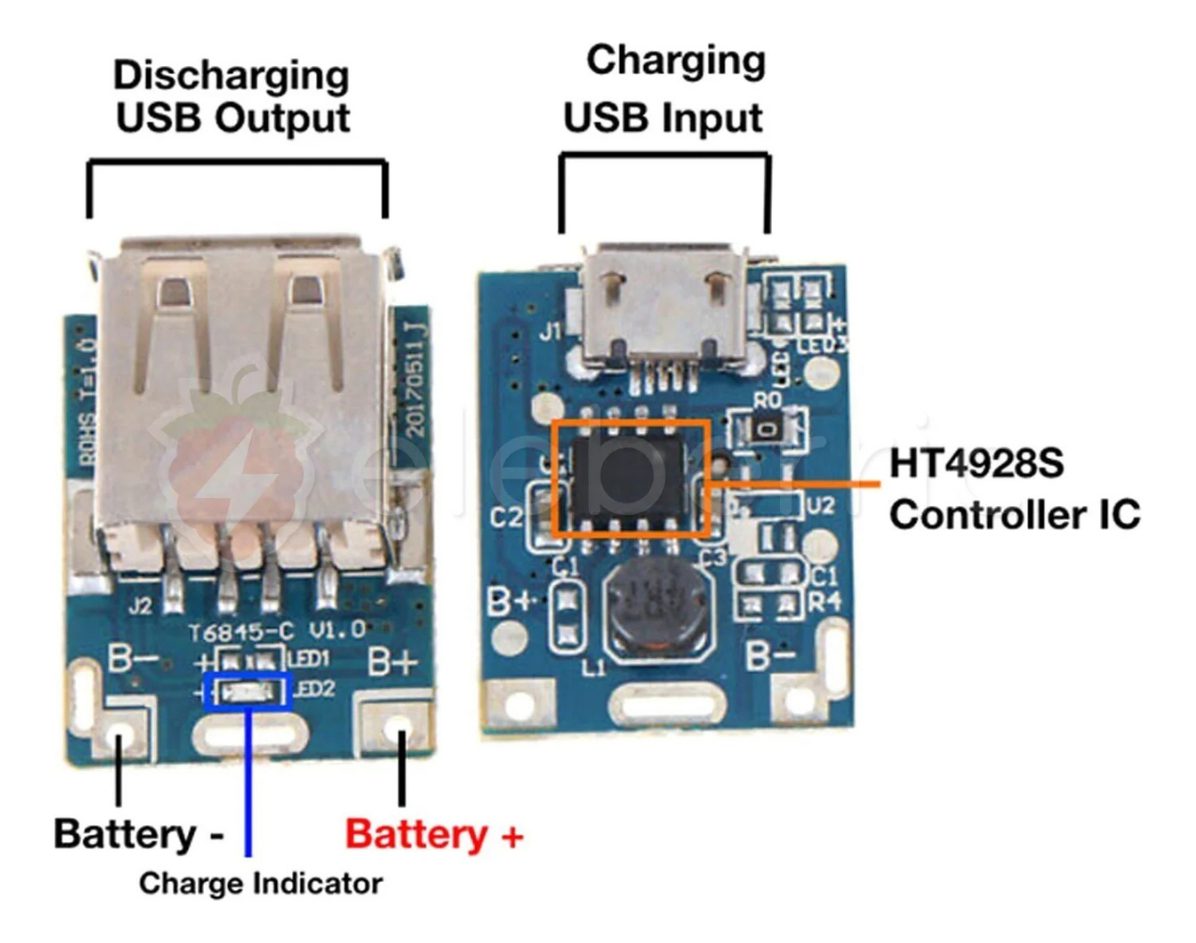

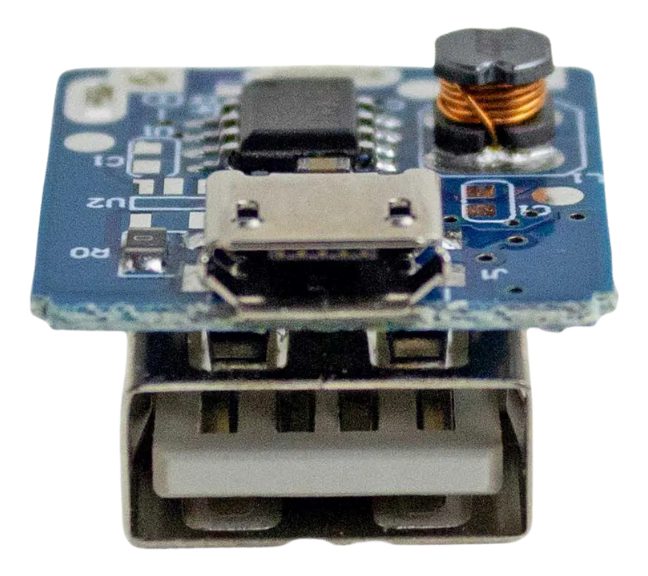

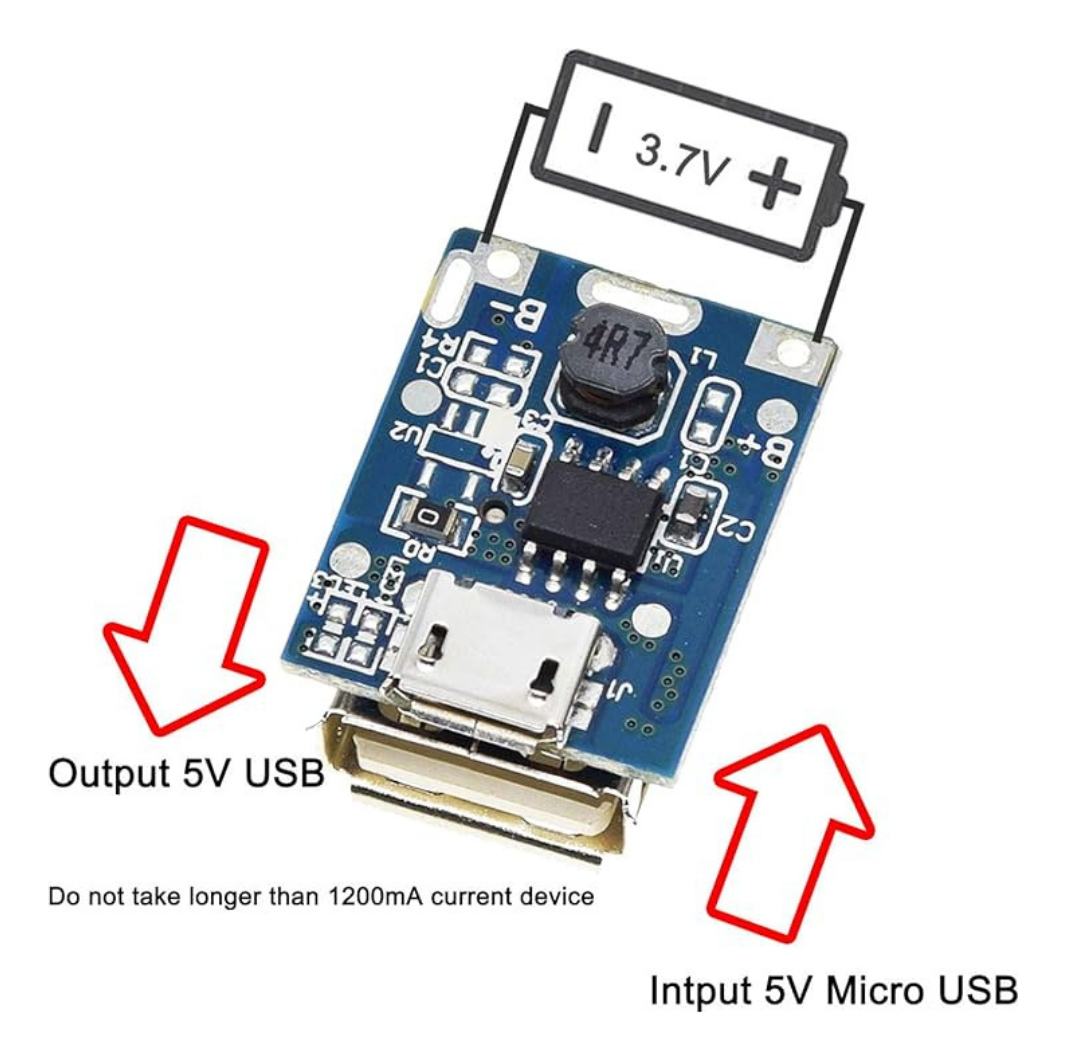

CONFIGURACIÓN DE CONECTORES:
* Conector Micro-USB: Entrada y salida (carga + alimentación dispositivos)
* Conector USB-A: Solo salida (alimentación exclusiva)

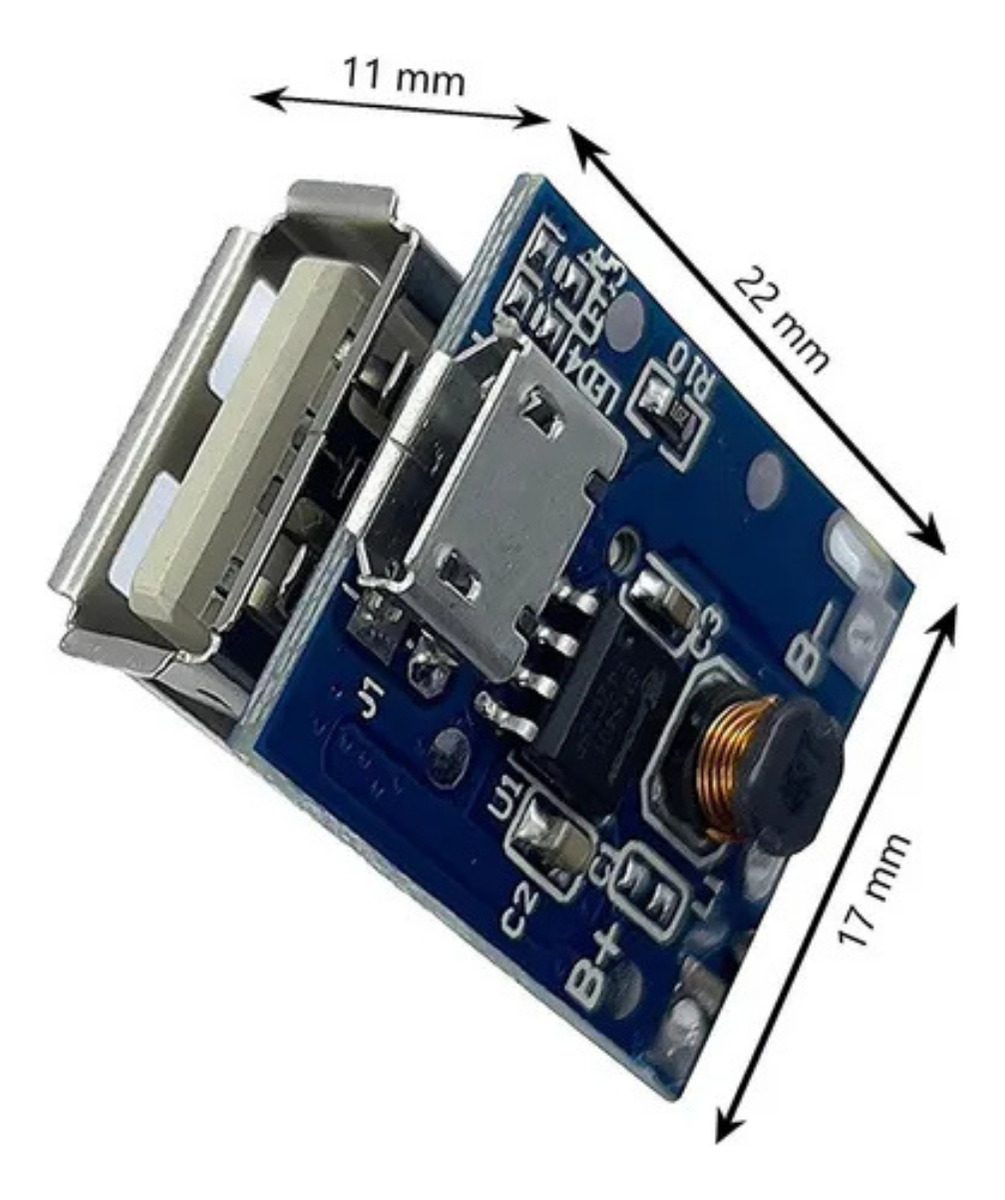

* Dimensiones: 23mm x 17.5mm x 12mm | Peso: ~3g

PARÁMETROS ELÉCTRICOS AVANZADOS:
* Voltaje de entrada: 3.7V – 5.5V (Amplio rango operativo)
* Voltaje de salida: 5V ±2% (Regulación de precisión)
* Corriente de carga máxima: 1A (Adaptativa según voltaje de batería)
* Corriente de salida máxima: 1A pico, 500mA continuo seguro
* Voltaje de carga: 4.2V ±1% (Precisión de laboratorio)
* Voltaje de corte de descarga: 2.9V-3.0V (Protección total)
* Corriente de standby: 8-30uA (Ultra eficiente)
* Frecuencia de conmutación: 1MHz (Baja interferencia)

PROTECCIONES INTEGRADAS BMS:
* Protección contra sobretensión de salida
* Protección contra cortocircuitos instantánea
* Protección contra sobrecarga y sobredescarga
* Protección anti-flujo reverso en entrada de carga
* Detección automática de carga baja (<60mA por >8seg = apagado automático)
* Gestión térmica: -30C a +85C

CARACTERÍSTICAS ESPECIALES:
* Carga de voltaje cero y modo goteo (recuperación de baterías “muertas”)
* Carga y descarga simultánea (Pass-Through charging)
* LEDs programables para indicación de estado personalizable
* Compatible con paneles solares (protección anti-flujo reverso)

===============================================================================

*** 15 CASOS DE USO REALES SÚPER ÚTILES ***

1. **POWER BANKS DIY DE CAPACIDAD VARIABLE**
Conecta baterías 18650 en paralelo para crear power banks desde 2000mAh
hasta 20000mAh. Perfecto para festivales, camping y emergencias.

2. **SISTEMAS DE RESPALDO PARA MICROCONTROLADORES**
Alimentación ininterrumpida para Arduino, ESP32, Raspberry Pi Zero con
gestión inteligente de energía. Incluye workaround para proyectos de bajo
consumo (<60mA). 3. **ESTACIONES DE CARGA SOLAR PORTÁTILES**
Interfaz perfecta entre paneles solares pequeños (5W-10W) y almacenamiento
en baterías LiPo para cabañas, RVs y sistemas off-grid.

4. **RECUPERACIÓN DE BATERÍAS “MUERTAS”**
Único módulo capaz de revivir baterías LiIon/LiPo con voltaje 0V mediante
carga goteo inteligente. Salva baterías que otros cargadores rechazan.

5. **PROYECTOS IoT CON ALIMENTACIÓN DUAL**
Sensores ambientales, estaciones meteorológicas y dispositivos de monitoreo
que requieren operación continua con respaldo de batería automático.

6. **CÁMARAS DE SEGURIDAD AUTÓNOMAS**
Alimentación 24/7 para cámaras IP, dashcams y sistemas de vigilancia con
respaldo automático durante cortes de energía.

7. **HERRAMIENTAS ELÉCTRICAS CONVERTIDAS A BATERÍA**
Transforma herramientas de 5V (soldadores USB, mini taladros, grabadores)
en versiones portátiles con baterías intercambiables.

8. **DISPOSITIVOS MÉDICOS PORTÁTILES**
Nebulizadores, TENS, monitores de glucosa y equipos médicos que requieren
alimentación confiable y carga simultánea durante uso.

9. **SISTEMAS DE AUDIO PROFESIONALES MÓVILES**
Amplificadores portátiles, mezcladores USB, micrófonos inalámbricos y
sistemas de sonido para presentaciones y eventos.

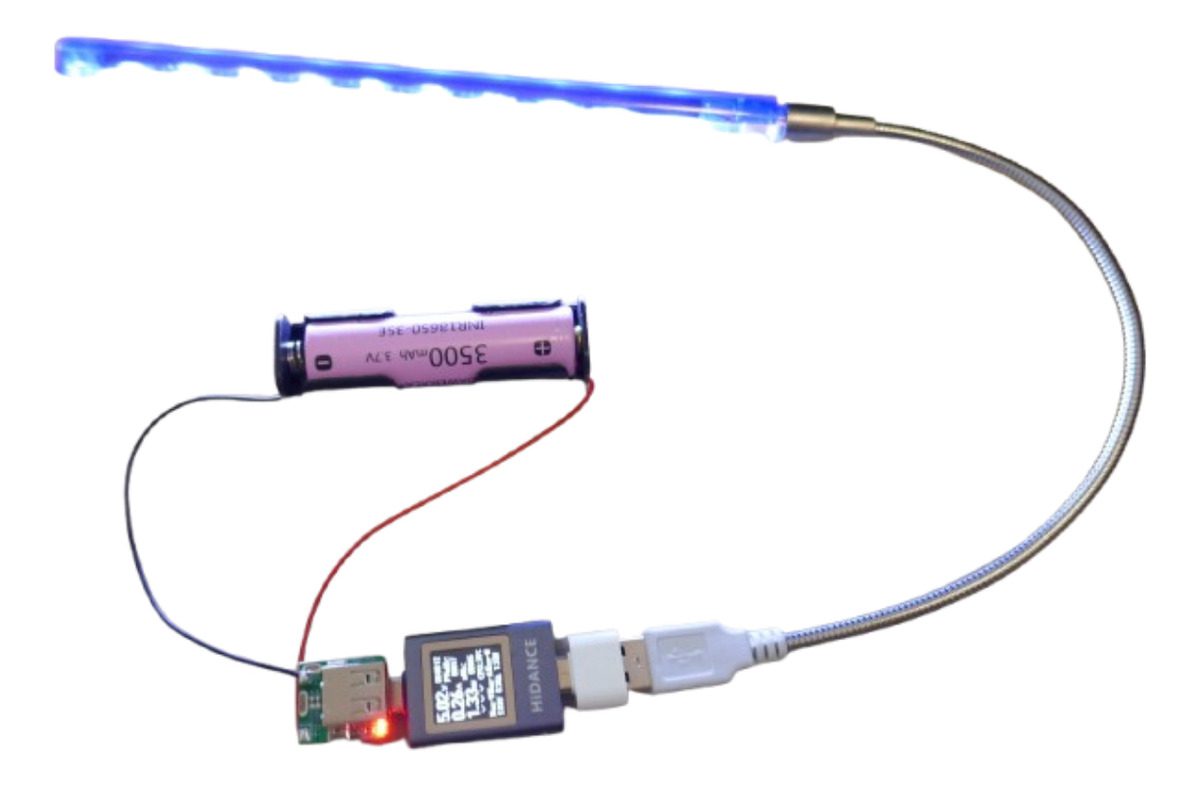

10. **ILUMINACIÓN LED DE EMERGENCIA INTELIGENTE**
Sistemas de iluminación que se activan automáticamente durante apagones,
con carga solar diurna y operación nocturna autónoma.

11. **DRONES DE LARGA DURACIÓN**
Gestión de múltiples baterías en paralelo para drones de mapeo, fotografía
aérea y aplicaciones comerciales que requieren vuelos extendidos.

12. **LABORATORIOS MÓVILES DE ELECTRÓNICA**
Fuente de alimentación portátil para osciloscopios USB, analizadores
lógicos y equipos de test que requieren 5V estabilizados.

13. **SISTEMAS DE COMUNICACIÓN DE EMERGENCIA**
Radios HAM, repetidores portátiles y sistemas de comunicación para
operaciones de rescate con autonomía extendida.

14. **DISPOSITIVOS WEARABLES DE ALTO CONSUMO**
Alimentación para proyectos wearables con pantallas, GPS, sensores
múltiples que requieren más energía que smartwatches convencionales.

15. **ESTACIONES DE CARGA COMUNITARIAS**
Instalaciones en espacios públicos alimentadas por solar que permiten
a usuarios cargar dispositivos móviles de forma gratuita y sostenible.

===============================================================================

*** CONSIDERACIONES TÉCNICAS CRÍTICAS ***

LIMITACIÓN DE CARGA BAJA (IMPORTANTE):
* El módulo se desactiva automáticamente si la carga es <60mA por >8 segundos
* Solución elegante: Usar transistor + GPIO para activar resistor de 50 ohm
por 0.01seg cada 3-6seg (añade <1mA de consumo)
* Alternativa: Resistor permanente de 80 ohm (menos eficiente, más calor)

GESTIÓN DE BATERÍAS:
* Máximo 1A de carga – verificar que la batería soporte esta corriente
* Baterías <1000mAh pueden requerir corriente menor - conectar en paralelo
* Solo LiIon/LiPo soportadas – NO usar LiFePO4 u otras químicas

CARGA SIMULTÁNEA:
* Soporta Pass-Through: carga batería mientras alimenta dispositivos
* Sin interrupción al conectar cargador a Micro-USB
* Breve interrupción (<1seg) al desconectar cargador externo =============================================================================== *** VENTAJAS COMPETITIVAS ÚNICAS *** * RECUPERACIÓN DE BATERÍAS: Único en su clase capaz de revivir baterías
completamente descargadas (0V) mediante carga goteo automática.

* DOBLE FUNCIONALIDAD: Combina cargador profesional + boost converter en
un solo módulo ultracompacto de 3 gramos.

* EFICIENCIA EXTREMA: 85% de eficiencia + standby de solo 8uA para máxima
duración de batería en proyectos autónomos.

* COMPATIBILIDAD UNIVERSAL: Conector Micro-USB estándar compatible con
miles de cargadores y cables existentes.

* BMS PROFESIONAL INTEGRADO: Protecciones múltiples que superan módulos
dedicados, eliminando necesidad de BMS externo.

* COMPATIBILIDAD SOLAR: Protección anti-flujo reverso nativa para integración
directa con paneles fotovoltaicos sin componentes adicionales.

===============================================================================

El Módulo 134N3P no es solo un componente, es la solución integral que
transforma proyectos ordinarios en sistemas de energía inteligentes. Su
capacidad única de recuperar baterías “irrecuperables” y gestionar energía
con eficiencia de grado industrial lo posiciona como la elección definitiva
para ingenieros y makers que buscan excelencia sin compromisos.

Descubre el poder de la verdadera independencia energética con tecnología
que supera las limitaciones convencionales.
