MODULO CARGADOR BMS 2S 10A PARA BATERIAS LI-ION 18650
================================================================================

*** INTRODUCCION ***

Este modulo BMS (Battery Management System) es la solucion practica para
gestionar y proteger tus baterias de litio 18650 en configuracion de 2
celdas en serie (7.4V). Diseñado para evitar los riesgos de sobrecarga,
sobredescarga y cortocircuitos que pueden arruinar tus baterias o provocar
situaciones peligrosas, este sistema ofrece proteccion automatica sin
complicaciones.

================================================================================
*** ESPECIFICACIONES TECNICAS ***
================================================================================

DIMENSIONES
———–

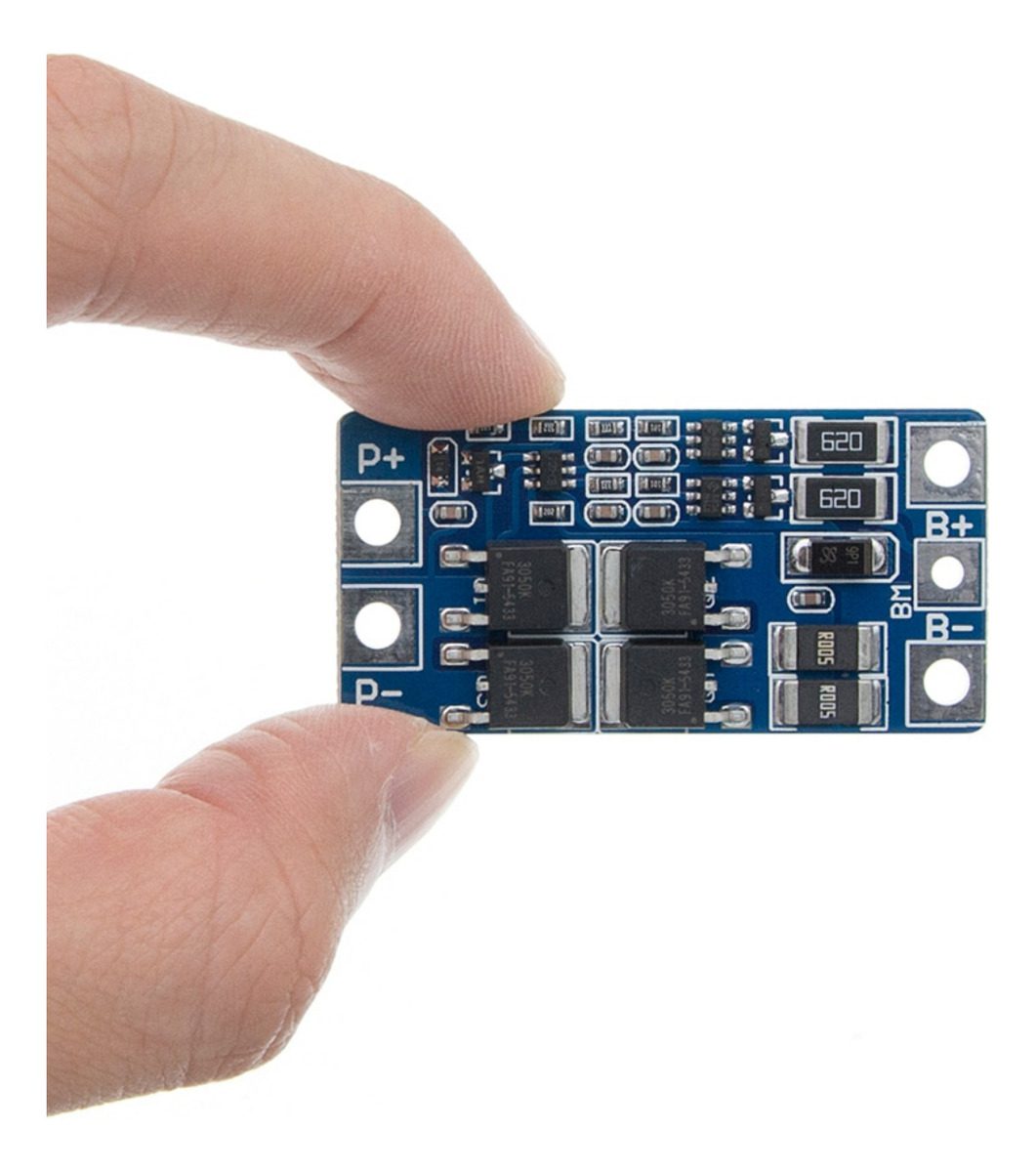

* Tamaño: 46.7 x 23 x 3.15 mm
* Peso: Ultra ligero

PARAMETROS ELECTRICOS
———————-
* Configuracion: 2S (2 celdas en serie)
* Voltaje del sistema: 7.4V nominal
* Voltaje de carga: 8.4V – 9V
* Corriente maxima continua: 10A
* Corriente pico instantanea: 20A
* Resistencia interna: Menos de 300 miliOhms
* Corriente en reposo: Menor a 10 microAmperios

PROTECCIONES
————
* Voltaje de sobrecarga: 4.25V – 4.35V por celda (±0.05V)
* Voltaje minimo de descarga: 2.5V – 3.0V por celda (±0.05V)
* Proteccion contra cortocircuito con recuperacion automatica
* Balanceo entre celdas

CONDICIONES DE USO
——————
* Temperatura de trabajo: -40°C a +50°C
* Temperatura de almacenamiento: -40°C a +80°C
* Vida util: Mas de 50,000 horas

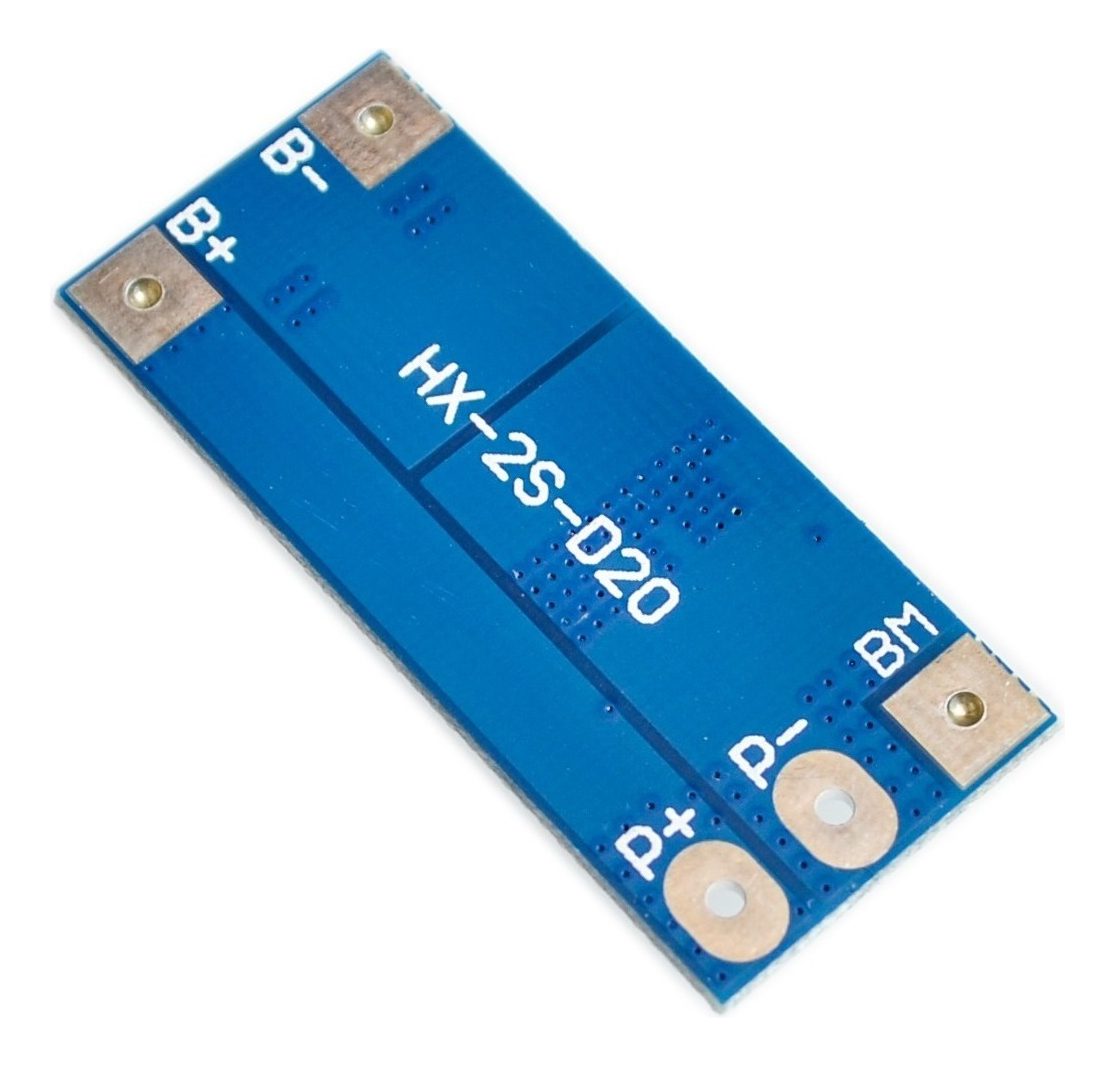

CONEXIONES
———-
* B+ : Positivo de las baterias
* B- : Negativo de las baterias
* BM : Punto intermedio (entre celda 1 y celda 2)
* P+ : Positivo de salida/entrada (carga y descarga)
* P- : Negativo de salida/entrada (carga y descarga)

================================================================================
*** POR QUE USAR ESTE MODULO BMS VS CONECTAR BATERIAS DIRECTAMENTE ***
================================================================================

SIN BMS (Riesgos)
—————–
* Las baterias pueden sobrecargarse hasta 4.5V o mas, causando sobrecalentamiento,
hinchazon e incluso riesgo de incendio
* La descarga excesiva bajo 2.5V daña permanentemente las celdas, reduciendo
su capacidad drasticamente
* Sin balanceo, una celda se carga mas que la otra, creando desequilibrio
que acorta la vida util del pack completo
* Cortocircuitos accidentales pueden provocar descargas masivas sin control
* No hay forma de saber cuando detener la carga o descarga

CON BMS (Beneficios)
——————–
* Corte automatico de carga cuando cualquier celda alcanza 4.25V-4.35V,
previniendo daños y riesgos
* Desconexion automatica si el voltaje baja a 2.5V-3.0V, protegiendo la
vida util de las baterias
* Balanceo activo que mantiene ambas celdas equilibradas durante carga y
descarga, maximizando capacidad disponible
* Proteccion instantanea contra cortocircuitos que salva tus baterias y
dispositivos conectados
* Consume menos de 10 microAmperios en reposo, no drena tus baterias
* Extiende significativamente la vida util de tus baterias 18650

VS MODULOS BASICOS SIN BALANCEO
——————————–
* Muchos modulos economicos solo protegen sobrecarga/sobredescarga pero no
balancean las celdas, causando que una celda siempre trabaje mas que la
otra, lo que reduce capacidad y vida util
* Este modulo incluye el terminal BM que permite balanceo real entre ambas
celdas, manteniendo el pack saludable por mas tiempo

================================================================================
*** EJEMPLOS DE USO PRACTICOS ***
================================================================================

1. POWERBANK CASERO
Conecta 2 baterias 18650 en serie para obtener 7.4V y carga tus
dispositivos USB mediante un convertidor DC-DC. El BMS evita que las
baterias se descarguen demasiado o se sobrecarguen durante la recarga.

2. LUZ LED PORTATIL
Alimenta tiras LED de 12V (usando elevador de voltaje) o LEDs de 6-9V
directamente. El BMS protege contra descarga profunda cuando la luz esta
encendida mucho tiempo y contra sobrecarga al recargarlas.

3. ROBOT O CARRO RC
Proporciona 7.4V estables para motores DC, servos y controladores. Los
10A continuos son suficientes para la mayoria de proyectos roboticos
pequeños, y el BMS evita apagones subitos por bajo voltaje.

4. SISTEMA DE RESPALDO PARA ROUTER
Mantiene tu internet funcionando durante cortes de luz. El BMS mantiene
las baterias en buen estado durante meses de espera gracias a su bajo
consumo en reposo (menos de 10uA).

5. ARDUINO/ESP32 PORTATIL
Alimenta proyectos de IoT o estaciones meteorologicas remotas. El amplio
rango de temperatura (-40°C a +50°C) permite instalaciones en exteriores.

6. TALADRO O DESTORNILLADOR INALAMBRICO
Renueva baterias viejas de herramientas con 2 celdas 18650 nuevas
protegidas por el BMS, que soporta picos de 20A necesarios al arrancar
motores bajo carga.

7. ALTAVOZ BLUETOOTH
Construye o repara altavoces portatiles. El BMS protege durante largas
sesiones de reproduccion y evita problemas al cargar durante la noche.

8. CAMARA O MONITOR PORTATIL
Alimenta equipos de fotografia/video que requieren 7-9V. El BMS garantiza
que no perderas grabaciones importantes por cortes subitos de bateria.

================================================================================

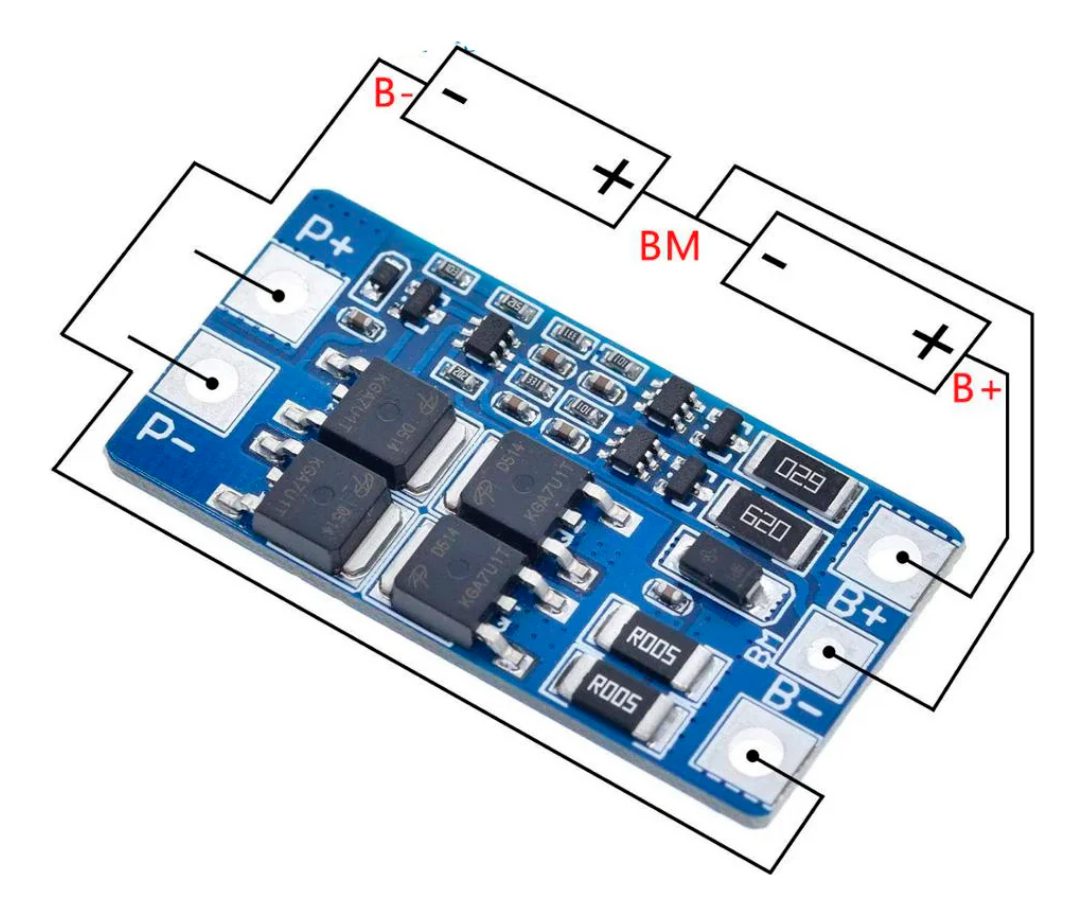

*** COMO CONECTAR ***
================================================================================

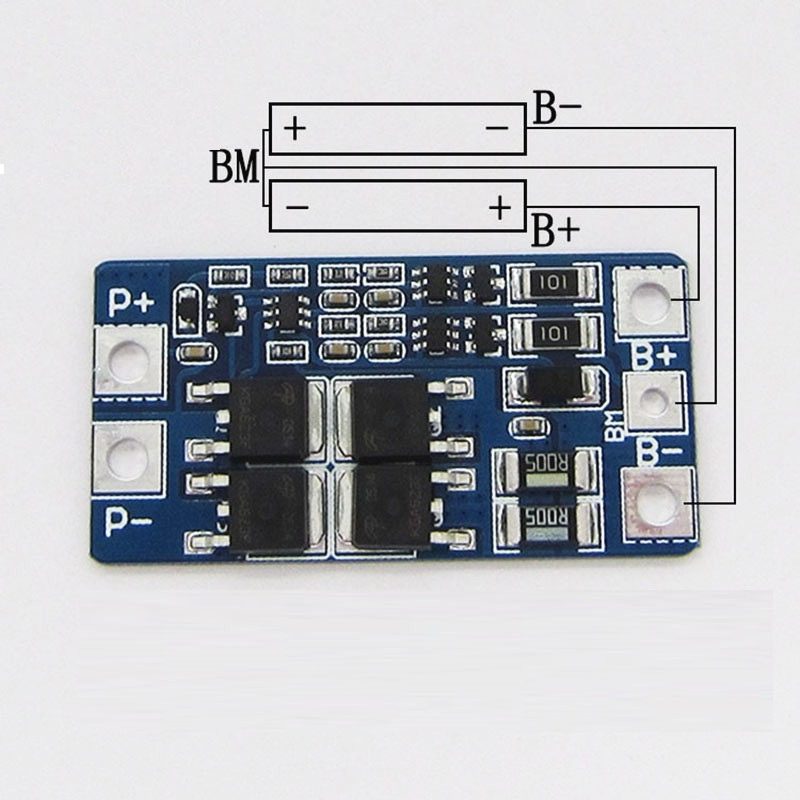

CONEXION DE BATERIAS
———————
1. B- : Conectar al negativo de la primera bateria (celda 1)
2. BM : Conectar entre las dos baterias (positivo de celda 1 con negativo
de celda 2) – ESTE PUNTO ES CRITICO PARA EL BALANCEO
3. B+ : Conectar al positivo de la segunda bateria (celda 2)

CONEXION DE CARGA Y DESCARGA
—————————–
* P+ y P- : Son terminales compartidos para cargar Y descargar
* Conecta tu cargador (8.4V-9V) a P+/P- para cargar
* Conecta tu dispositivo o carga a P+/P- para usar

NOTA IMPORTANTE
—————
Si al conectar las baterias por primera vez no hay salida en P+/P-, aplica
brevemente voltaje de carga (8.4V) para despertar el modulo del modo de
proteccion inicial.

================================================================================
*** CONTENIDO DEL PAQUETE ***
================================================================================

* 2x Modulo Cargador BMS 2S 10A para baterias Li-ion 18650

================================================================================
*** RECOMENDACIONES DE USO ***
================================================================================

* Usa siempre baterias 18650 de calidad con voltaje nominal de 3.7V
* Las dos baterias deben ser identicas: misma marca, capacidad y antigüedad
* Respeta la polaridad en todas las conexiones
* Si necesitas mas de 10A continuo, busca un BMS de mayor amperaje
* No uses este modulo con baterias LiFePO4 (solo Li-ion y LiPo de 3.7V)

================================================================================
