# Modulo BMS Protector y Cargador para Baterias de Litio 5S 100A 21V
Lleva tus proyectos a otro nivel con nuestro potente sistema de gestion de baterias de alta corriente!
Este modulo BMS esta disenado especificamente para ofrecer una gestion integral y proteccion para configuraciones de 5 celdas de baterias de litio. Funciona como protector y cargador, controlando aspectos criticos como la sobrecarga, la sobredescarga, los cortocircuitos y la sobrecorriente, ademas de incluir funcion de balance entre celdas para maximizar la vida util de tus baterias.
———————————————
## ESPECIFICACIONES TECNICAS
* Compatibilidad: Baterias de litio 18650, 26650 y polimero de litio
* Configuracion: Compatible con 3S, 4S y 5S (predeterminado para 5S)
* Voltaje nominal total (5S): 21V (5 x 3.7V por celda)
* Voltaje de carga maximo: 21.25V
* Voltaje de proteccion contra sobrecarga (por celda): 4.21-4.29V
* Voltaje de recuperacion tras sobrecarga (por celda): 4.14-4.24V
* Voltaje de proteccion contra sobredescarga (por celda): 2.72-2.88V
* Voltaje de recuperacion tras sobredescarga (por celda): 2.9-3.1V
* Corriente maxima en modo puerto comun: 60A (carga y descarga)
* Corriente maxima en modo puerto separado: 80A (descarga), 60A (carga)
* Proteccion contra sobrecorriente: 100A
* Retraso de proteccion contra sobrecarga: 1.5-2.5 segundos
* Retraso de proteccion contra sobredescarga: 0.5-1.5 segundos
* Retraso de proteccion contra cortocircuito: 100-600 us

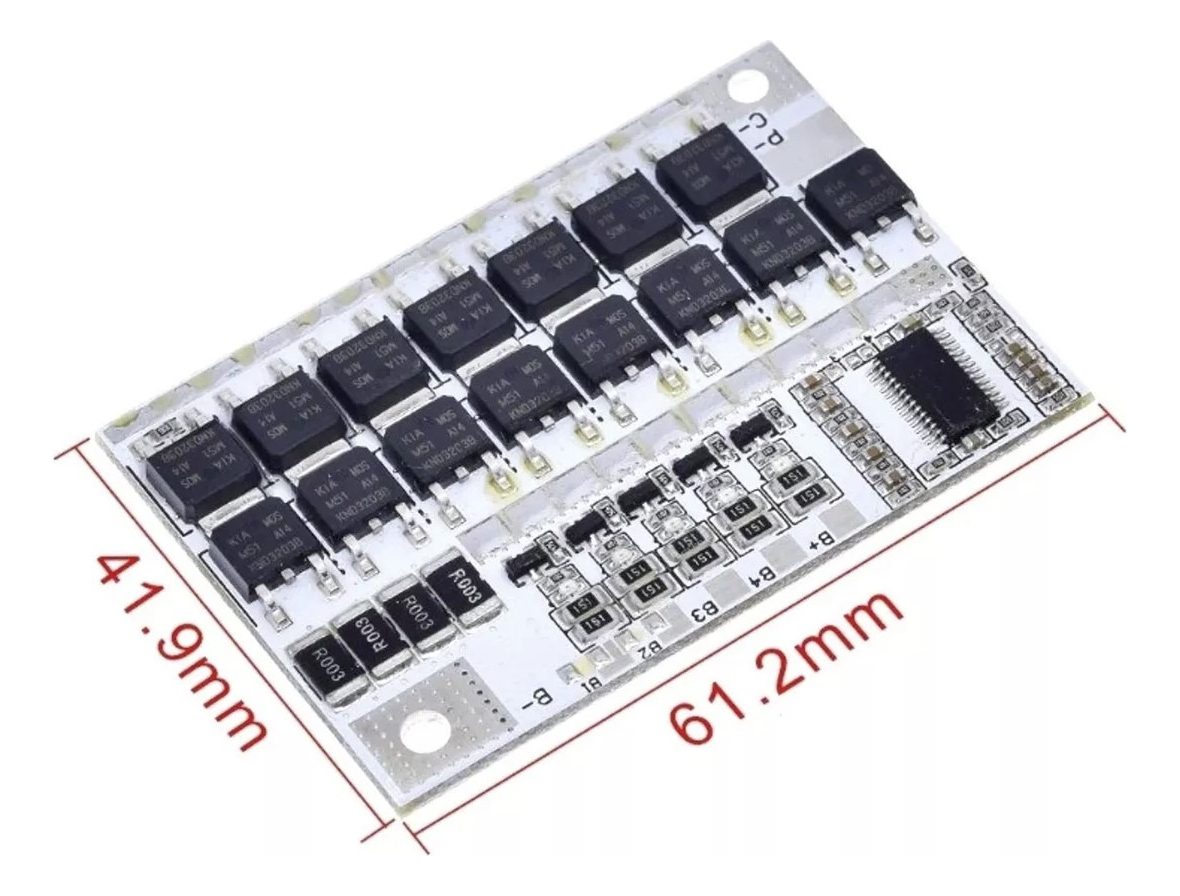

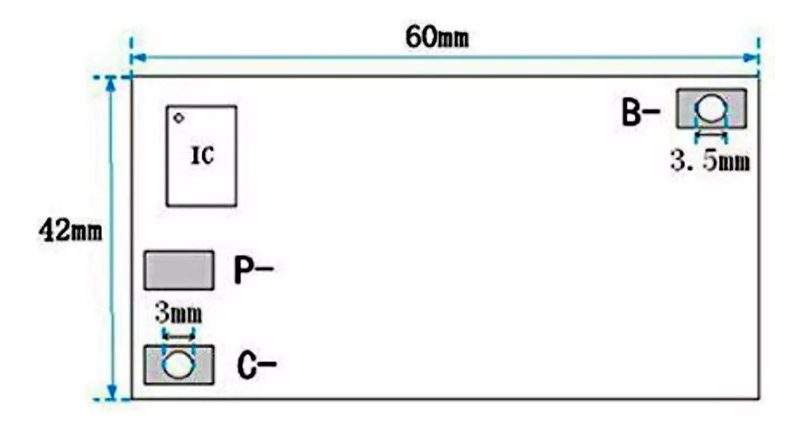

* Dimensiones: 62 x 42 x 4 mm
* Temperatura de funcionamiento: -20C a 65C
———————————————
## CARACTERISTICAS PRINCIPALES

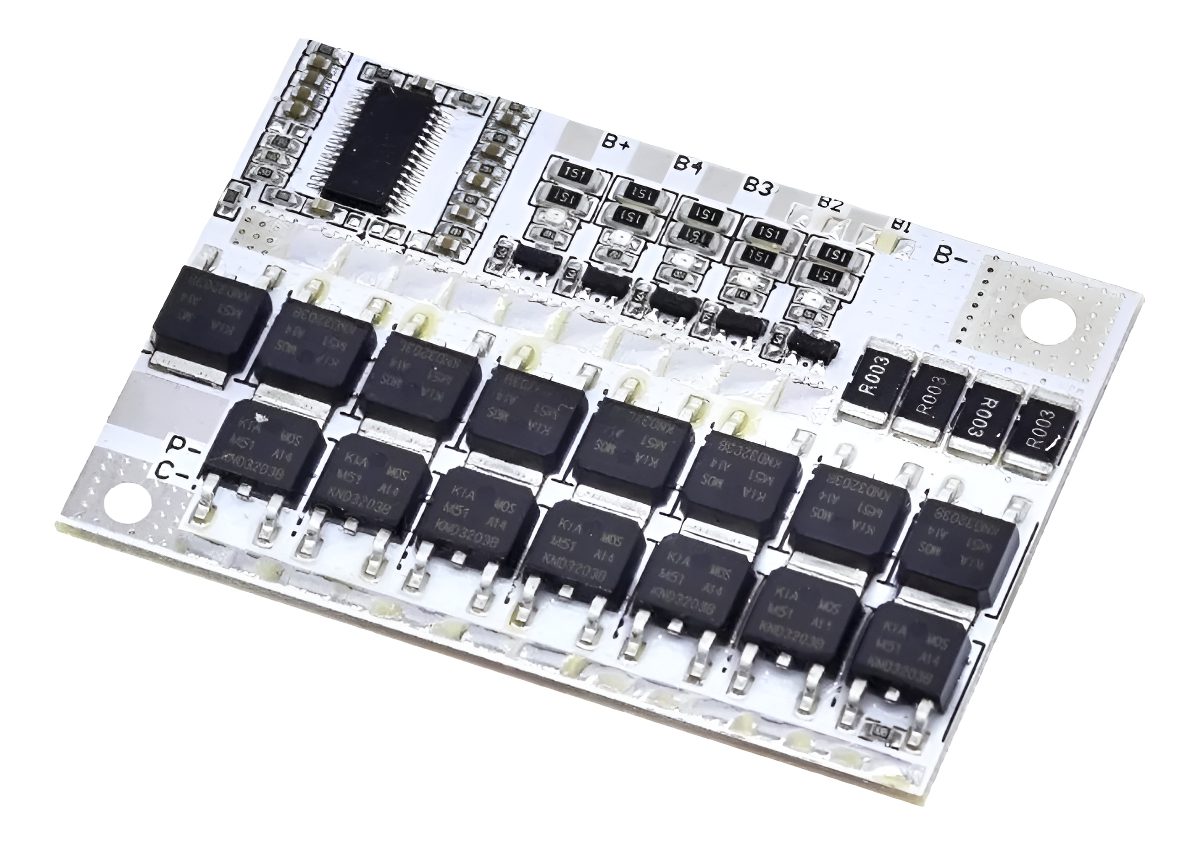

* 15 tubos MOS de alta potencia con resistencia ultra baja:
– 8 MOS para descarga
– 7 MOS para carga
* Chip de alto rendimiento para proteccion estable
* Proteccion completa: sobrecarga, sobredescarga, sobrecorriente y cortocircuito
* Funcion de balance de voltaje entre celdas (60mA)
* Precision de balance de corriente: 4.14-4.24V
* Compatible con modo “mismo puerto” y “puerto separado”
* Interfaz de control de temperatura integrada
* Proteccion contra desconexion
* Recuperacion automatica tras condiciones de falla
* Diseno compacto y robusto
* Fabricacion de alta calidad para un rendimiento estable y duradero
———————————————
## MODOS DE OPERACION
### Modo Puerto Separado:
* Corriente maxima de descarga: 80A
* Corriente maxima de carga: 60A
* Conexion: Terminal C- para cargador, P- para carga
### Modo Puerto Comun:
* Corriente maxima de descarga: 60A
* Corriente maxima de carga: 60A
* Conexion: Terminal C- para cargador y carga
———————————————
## 15 USOS DONDE ESTE MODULO ES INDISPENSABLE
1. Bicicletas electricas de alta potencia que requieren proteccion confiable
2. Scooters electricos con baterias de litio de alta capacidad
3. Herramientas electricas industriales que demandan alta corriente
4. Sistemas de energia solar para almacenamiento en baterias de litio
5. Vehiculos RC profesionales de competicion
6. Drones de carga pesada y larga duracion
7. Sistemas de iluminacion de emergencia de alta potencia
8. Inversores de corriente para aplicaciones moviles o camping
9. Equipos medicos portatiles que requieren fuentes de energia confiables
10. Sistemas de audio profesionales para eventos al aire libre
11. Robots y sistemas automatizados con alta demanda de energia
12. Equipos de soldadura portatiles alimentados por bateria
13. Sistemas de bombeo de agua para aplicaciones remotas
14. Estaciones de carga moviles para dispositivos electronicos
15. Proyectos DIY de almacenamiento de energia de alta capacidad
———————————————

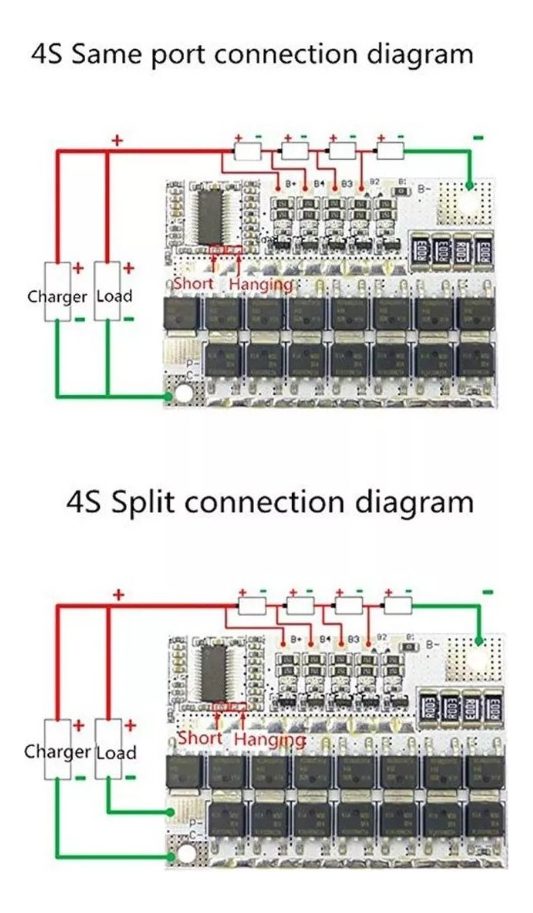

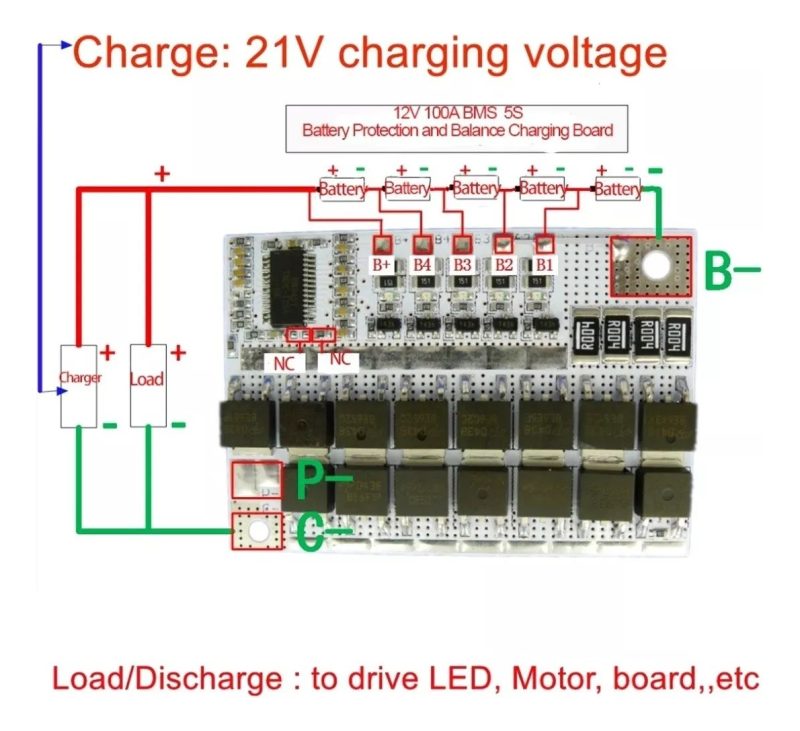

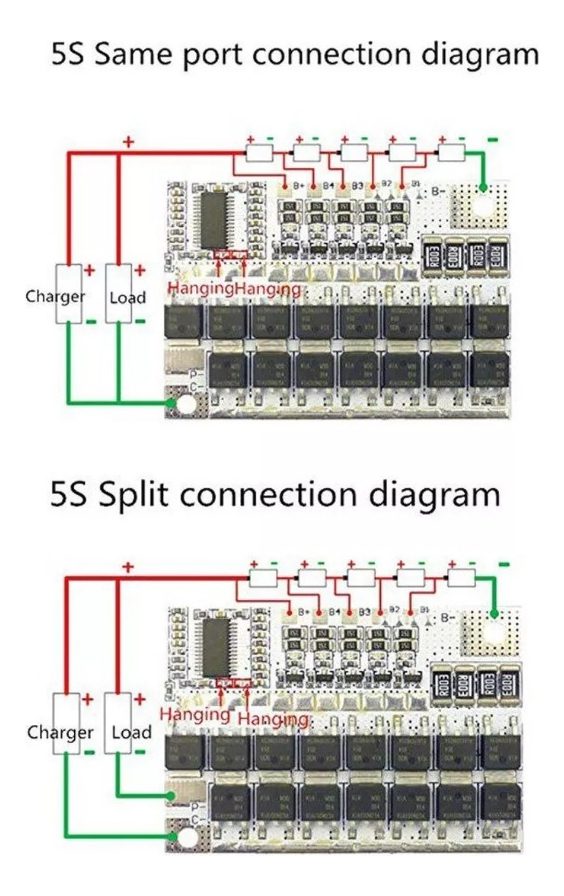

## INSTRUCCIONES DE CONEXION
1. Conecte las baterias en serie.
2. Para modo puerto separado:
– Conecte el terminal negativo del cargador al terminal C-
– Conecte el terminal negativo de la carga al terminal P-
3. Para modo puerto comun:
– Conecte el terminal negativo del cargador y de la carga al terminal C-
4. Conecte el terminal positivo del cargador y la carga al campo positivo de las baterias.
5. Conecte el polo positivo de cada bateria a los terminales B+, B4, B3, B2, B1.
6. Conecte el campo negativo de la bateria al terminal B-.
———————————————
NOTA IMPORTANTE: Este modulo esta disenado especificamente para baterias de litio en configuracion 3S, 4S o 5S. Se recomienda seguir estrictamente el diagrama de cableado y asegurarse de que todas las baterias tengan voltajes similares antes de conectarlas en serie.
Transforma tus proyectos de alta potencia con la seguridad y eficiencia que solo un BMS profesional puede ofrecer! Con capacidad para manejar hasta 100A, este modulo te brinda la tranquilidad de saber que tus baterias estan protegidas mientras entregan el maximo rendimiento. Aprovecha esta oportunidad para adquirir un componente esencial que te ahorrara dinero a largo plazo al extender significativamente la vida util de tus costosas baterias de litio.
