MATRIZ LED BLANCA 5×4 – 20 LEDs SMD 5730 – 5 V USB-C
——————————————————————————-
INTRODUCCIÓN
Imagina una luz compacta, fría y poderosa que enciende la creatividad de tus proyectos en segundos.

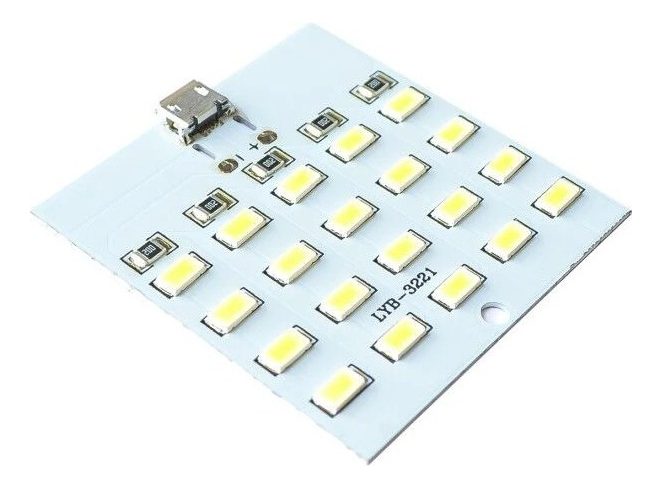

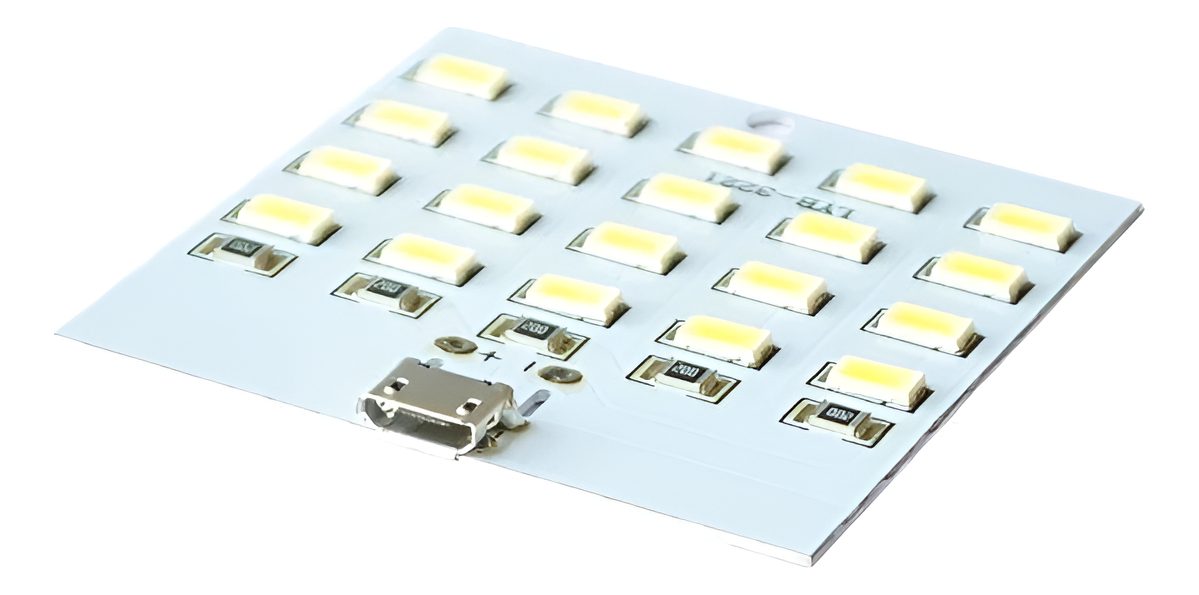

La Matriz LED 5×4 integra veinte diodos SMD 5730 de alta eficiencia sobre una placa de aluminio que actúa como disipador natural. Conéctala a cualquier cargador o power bank USB-C de 5 V y obtén un haz uniforme listo para destacar cada detalle.
Su diseño plug-and-play, sumado a la posibilidad de control PWM mediante un MOSFET lógico, abre la puerta a efectos dinámicos de iluminación y a la automatización inteligente sin complicaciones.
CARACTERÍSTICAS TÉCNICAS

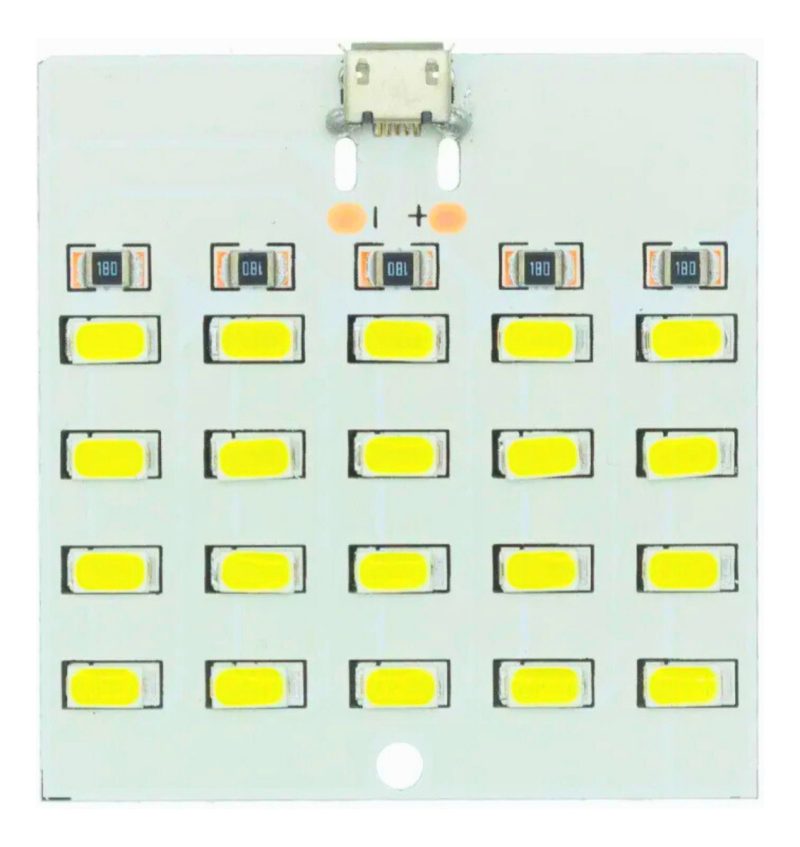

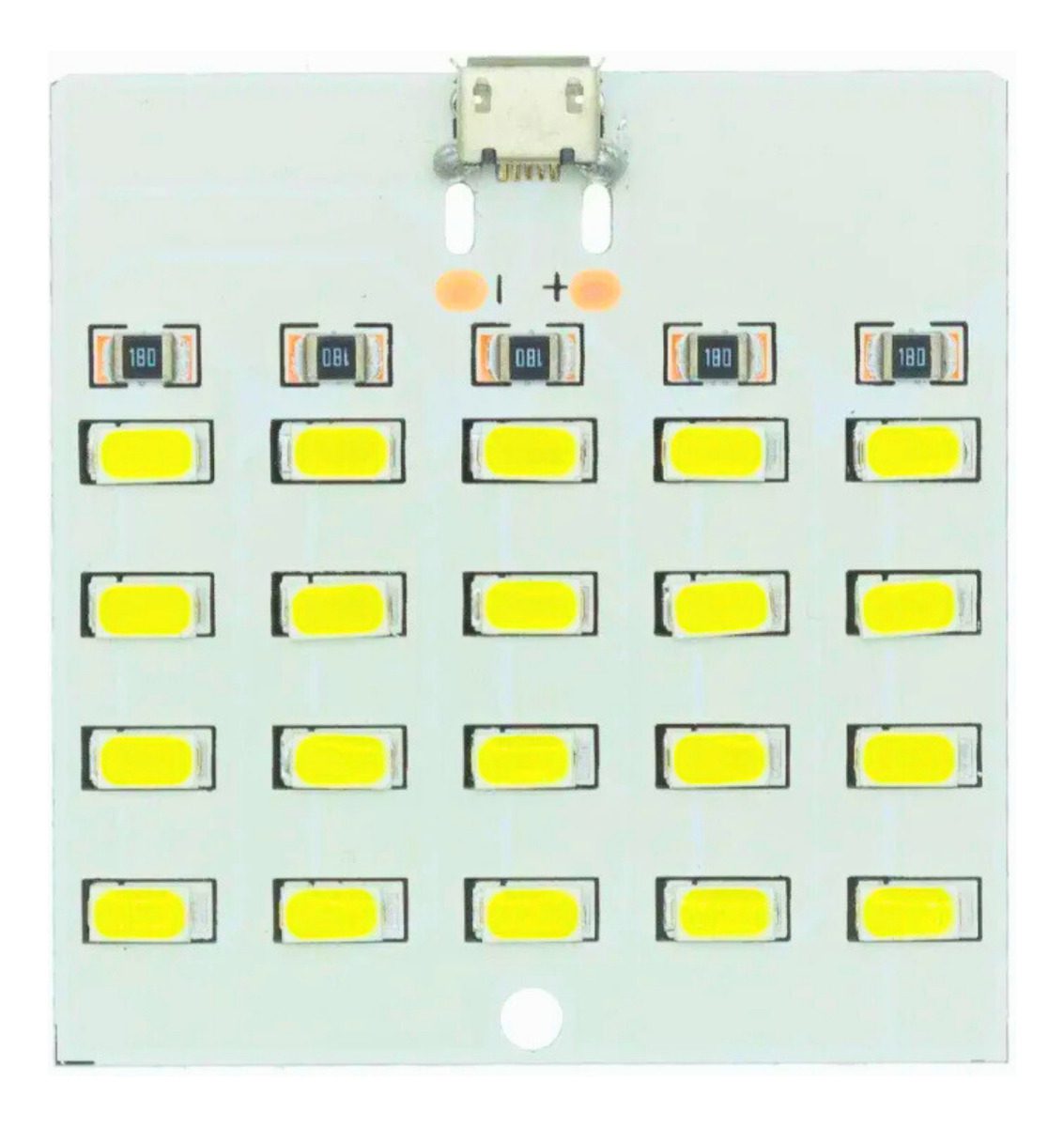

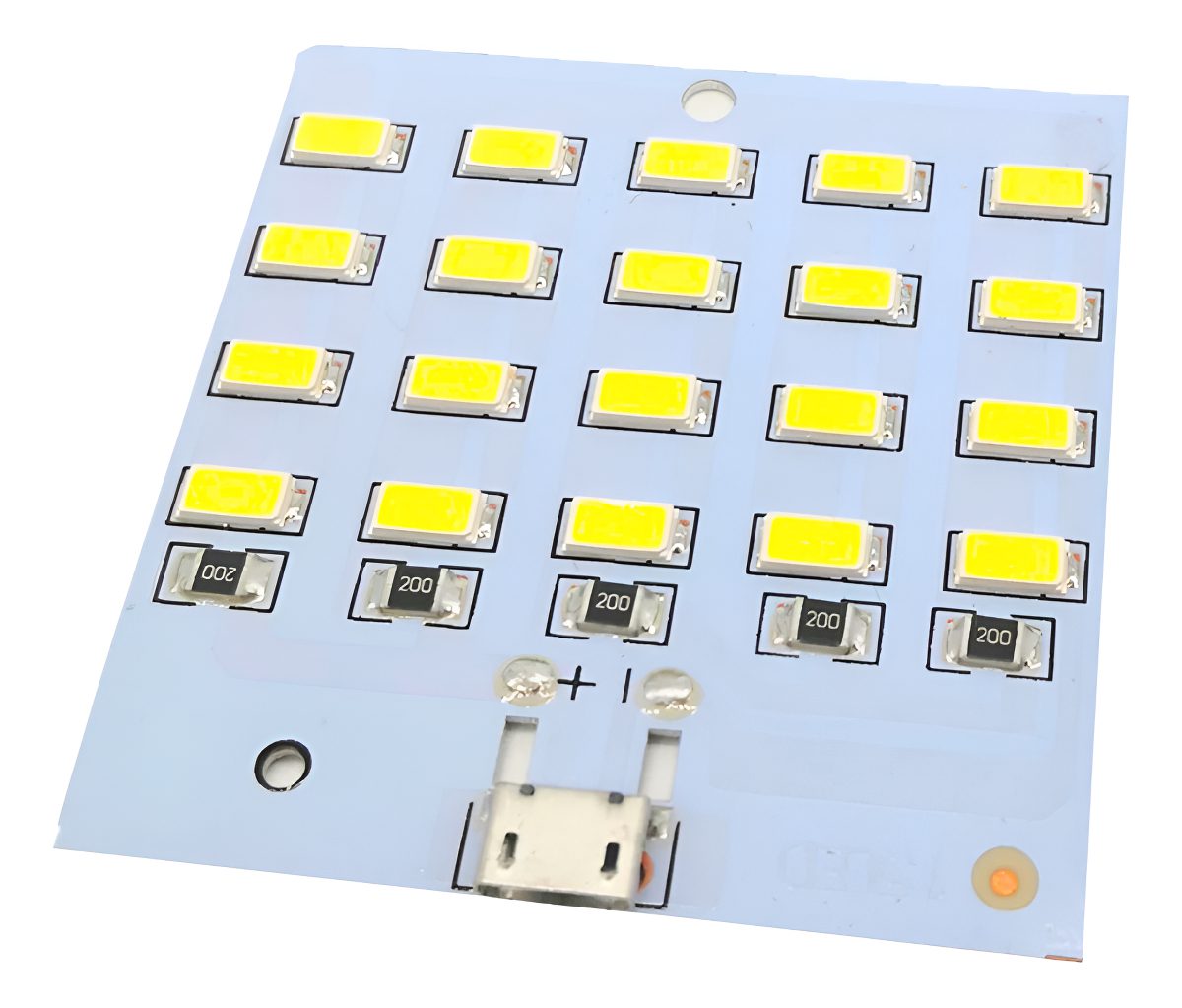

* Configuración: 5 filas x 4 columnas (20 LEDs SMD 5730 blanco frío)
* Temperatura de color: 6 000 – 6 500 K
* Flujo luminoso: 1 100 – 1 500 lúmenes totales
* Voltaje de trabajo: 3 V – 6 V DC (óptimo 5 V)
* Corriente típica a 5 V: 410 mA (2,05 W)
* Resistencia limitadora integrada: 180 ohm
* Ángulo de apertura: 120 grados
* PCB de aluminio para disipación activa
* Dimensiones: 52 mm x 50 mm x 1,6 mm
* Conector: USB-C hembra
INTEGRACIÓN CON MICROCONTROLADORES
La matriz puede gobernarse fácilmente desde Arduino, ESP32, Raspberry Pi u otros micros a través de un MOSFET canal N de nivel lógico.
1. Conecta el drenador del MOSFET al negativo de la matriz.
2. Une la puerta (Gate) a un pin PWM del micro con una resistencia serie de 220 ohm para conmutación suave.
3. Añade una resistencia pull-down de 100 k al Gate para asegurar apagado al iniciar.
4. Alimenta la matriz con 5 V externos; el micro solo conmuta el MOSFET.
Con este esquema obtendrás control total de brillo, parpadeo y efectos sin sobrecargar las salidas digitales.
15 APLICACIONES DONDE ESTA MATRIZ BRILLA
* Luz de relleno fotográfica portátil para productos y retratos.
* Iluminación continua para video, streaming y podcasts.
* Proyector DIY con sensor PIR: la luz se enciende al detectar movimiento.
* Backlight para impresoras 3D, CNC y láseres de escritorio.
* Iluminación interior personalizada en automóviles, vans y campers.
* Señalización económica en kioscos, ferias y puntos de venta.
* Lámpara de emergencia alimentada por power bank durante apagones.
* Luz de cultivo complementaria en jardinería hidropónica doméstica.
* Panel de pruebas en talleres electrónicos y estaciones de soldadura.
* Retroiluminación de vitrinas, estanterías y escaparates de tiendas.
* Efectos luminosos interactivos en arte digital y instalaciones museográficas.
* Kits educativos STEM sobre control PWM y eficiencia energética.
* Faros auxiliares en drones terrestres o robots de exploración.
* Luminaria portátil para camping y actividades al aire libre.
* Sistema de despertar gradual: simulador de amanecer controlado por reloj RTC.
CONCLUSIÓN
Potencia visual, eficiencia energética y control absoluto en un solo módulo.
Conecta, programa y deja que tus ideas brillen más que nunca.
——————————————————————————-
