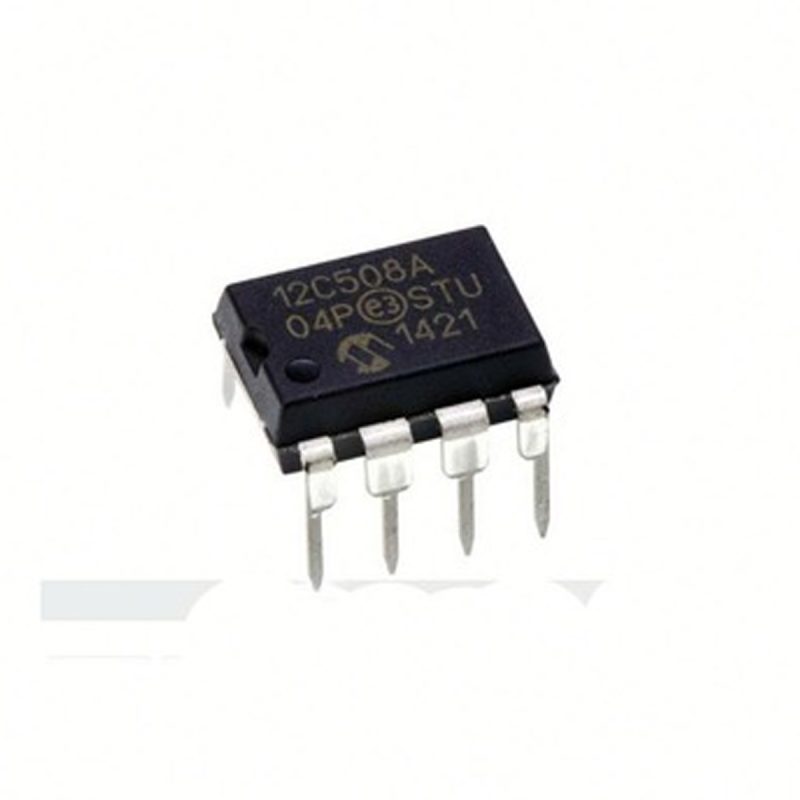

12c508a-04ism Pic12c508a-04i/sm Pic12c508 12c508a

Pic12c508a-04ism Pic12c508a-04i/sm Pic12c508 12c508a

*****************************************************************************************

CPU RISC de alto rendimiento:
• Solo hay que aprender 33 instrucciones de una sola palabra
• Todas las instrucciones son de ciclo único (1 Us) excepto
ramas del programa que son de dos ciclos
• Velocidad de funcionamiento: entrada de reloj DC-4 MHz
Ciclo de instrucción DC-1 Us

• Instrucciones de 12 bits de ancho
• Ruta de datos de 8 bits de ancho
• Siete registros de hardware de funciones especiales
• Pila de hardware profunda de dos niveles
• Modos de direccionamiento directo, indirecto y relativo para
datos e instrucciones
• Oscilador RC interno de 4 MHz con programable
calibración
• Programación en serie en circuito

Funciones periféricas:
• Reloj / contador de tiempo real de 8 bits (TMR0) con 8 bits
preescaler programable
• Reinicio de encendido (POR)
• Temporizador de reinicio del dispositivo (DRT)
• Temporizador de vigilancia (WDT) con su propio control remoto integrado
oscilador para un funcionamiento confiable
• Protección de código programable
• 1.000.000 de datos EEPROM de ciclo de borrado / escritura
memoria
• Retención de datos EEPROM> 40 años
• Modo SLEEP de ahorro de energía
• Despertar de SLEEP al cambiar el pin
• Dominadas débiles internas en los pines de E / S
• Pull-up interno en el pin MCLR
• Opciones de oscilador seleccionables:
-INTRC: oscilador RC interno de 4 MHz
-EXTRC: oscilador RC externo de bajo costo
-XT: cristal / resonador estándar
-LP: ahorro de energía, cristal de baja frecuencia
Tecnología CMOS:
• CMOS EPROM / ROM de baja potencia y alta velocidad
tecnología
• Diseño completamente estático
• Amplio rango de voltaje operativo
• Amplio rango de temperatura:
-Comercial: 0 ° C a + 70 ° C
-Industrial: -40 ° C a + 85 ° C
-Extendido: -40 ° C a + 125 ° C
