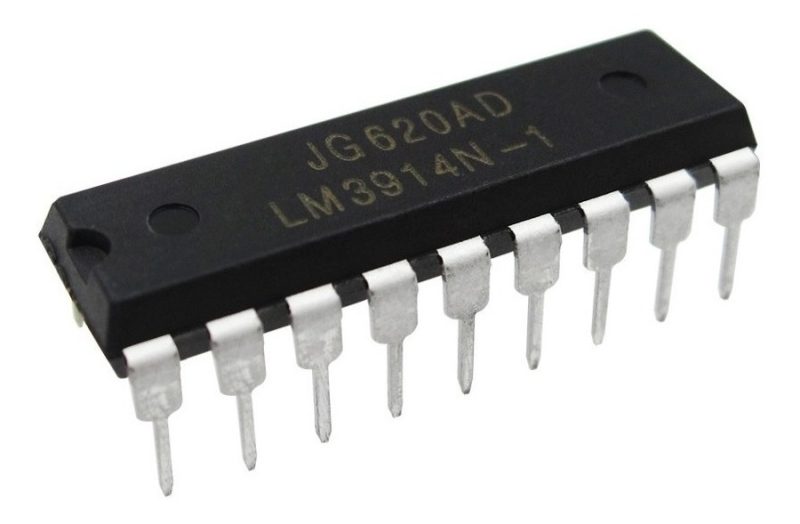

2 X Circuito Integrado Lm3914n Lm3914n-1 Lm3914 Dip-18

2 x Circuito Integrado Lm3914n Lm3914n-1 Lm3914 Dip-18 Lm 3914 N

*************************************************************************************************************************************************************

Estos dos integrados de la empresa National Semiconductor, muy similares entre si, son ideales para la construcción de voltímetros, vúmetros, etc., ya que traducen la tensión presente en una de sus entradas en estados bajo/alto de sus diez salidas, pudiendo configurarse como un display de barra o de punto

.Analizaremos a fondo el LM3904, y citaremos al final las diferencias que tienen respecto de este y el LM3916.
Estos circuitos integrados son a menudo usados por los amantes del modding, ya que brindan una alternativa muy sencilla y económica de proveer a nuestros gabinetes customizados de atractivos pilotos luminosos, vúmetros, analizadores de espectro, etc.

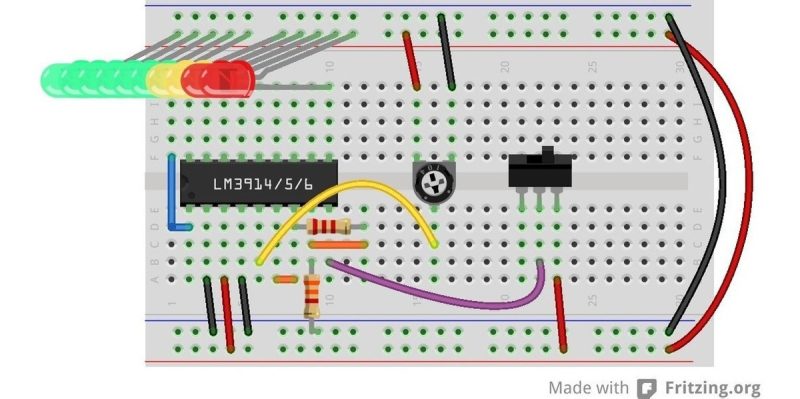

A lo largo de la nota veremos como conectar los integrados de esta familia para obtener útiles indicadores luminosos.
El LM3914 es un circuito integrado monolítico que censa el nivel de voltaje presente en su entrada, y controla 10 LEDs, proveyendo una escala lineal de 10 pasos. Dispone de un pin para cambiar el modo de funcionamiento, permitiendo elegir si la representación va a ser una barra de luz, o solo un punto. La corriente que circula por los LEDs es regulada y programable, de manera que no se necesitan resistencias individuales para cada uno de ellos. Esta característica, entre otras, le permite trabajar con menos de 3 voltios de alimentación.
El integrado contiene su propia referencia de tensión, y un divisor de voltaje de 10 etapas, cuyas salidas son las encargadas de manejar los LEDs.
La entrada esta protegida contra sobre tensiones, por lo que no es necesario dotarlo de protecciones adicionales si no se esperan entradas que superen los 35 voltios.
Es posible “encadenar” varios LM3914 para obtener escalas de 20, 30 o hasta 100 leds. Ambos extremos del divisor de voltaje son disponibles desde el exterior del chip.

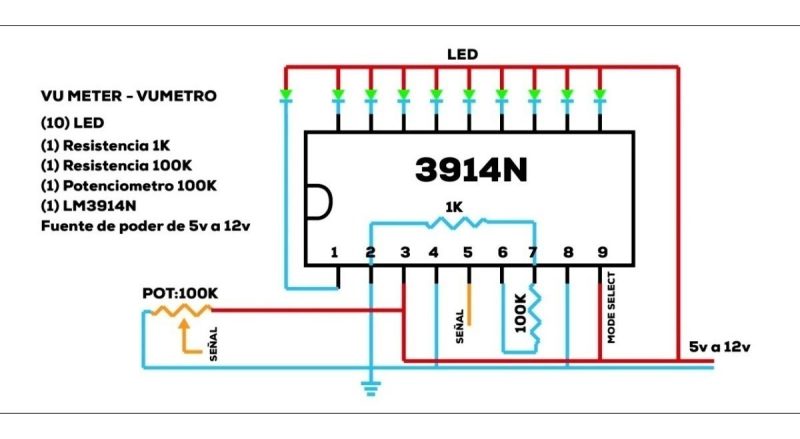

Los componentes adicionales que se necesitan para construir un voltímetro basado en este integrado son escasos, bastando con un resistor, los 10 LEDs y una fuente de 3 a 15 voltios para tener un prototipo funcionando. Si el resistor es un potenciómetro, se puede variar la intensidad del brillo de los LEDs.
Al usar el LM3914 o alguno de sus “congéneres” en modo punto, la corriente consumida es muy pequeña, y puede ser alimentado con una simple pila de 9V durante varios meses. En este modo, se produce un ligero solapamiento entre cada uno de los niveles de la escala, brindando un efecto de transición entre el encendido de uno de los LEDs y el siguiente, de manera que nunca estén todos apagados y reproduzca una lectura errónea.

*************************************************************************************************************************************************************
La Compra es Automatizada y 100% segura, se cancela a Traves de Mercadopago y luego te enviamos por Servientrega o Mercadoenvios que es lo mismo, puede cancelar via Transferencia, Tarjeta de Credito, Efecty.
—————————————————————————————————————-
El Sistema a veces se demora en actualizar el status de envio en mercadolibre.
