Bq24725a Bq25a Controlador De Carga Smbus De Batería

BQ24725A BQ25A Controlador de carga SMBus de batería con selector MOSFET de alimentación de canal N

*****************************************************************************************

1 Características
1 • SMBus NMOS-NMOS controlado por host
convertidor reductor síncrono con programable
Conmutación de 615 kHz, 750 kHz y 885 kHz
frecuencias
• Selección automática MOSFET de canal N de
fuente de alimentación del sistema desde el adaptador o la batería
impulsado por bombas de carga internas
• Funciones de seguridad mejoradas para sobretensión
protección, protección contra sobrecorriente, batería,
inductor y protección contra cortocircuitos MOSFET
• Corriente de entrada programable, voltaje de carga,
límites de corriente de carga
– ± 0,5% de precisión del voltaje de carga hasta 19,2 V
± 3% de precisión de la corriente de carga hasta 8.128A
– ± 3% de precisión de la corriente de entrada hasta 8.064A
– ± 2% 20x Corriente del adaptador o corriente de carga
precisión de salida del amplificador
• Umbral de agotamiento de la batería programable y
función LEARN de la batería
• Detección e indicador de adaptador programable
• Arranque suave integrado
• Compensación de bucle integrada
• Control del sistema en tiempo real en el pin ILIM para limitar
corriente de carga
• Rango de operación del adaptador de CA 4.5V-24V
• 5 µA de corriente de descarga de batería en estado apagado
• Adaptador de 0,65 mA (0,8 mA máx.) En espera en reposo
Actual

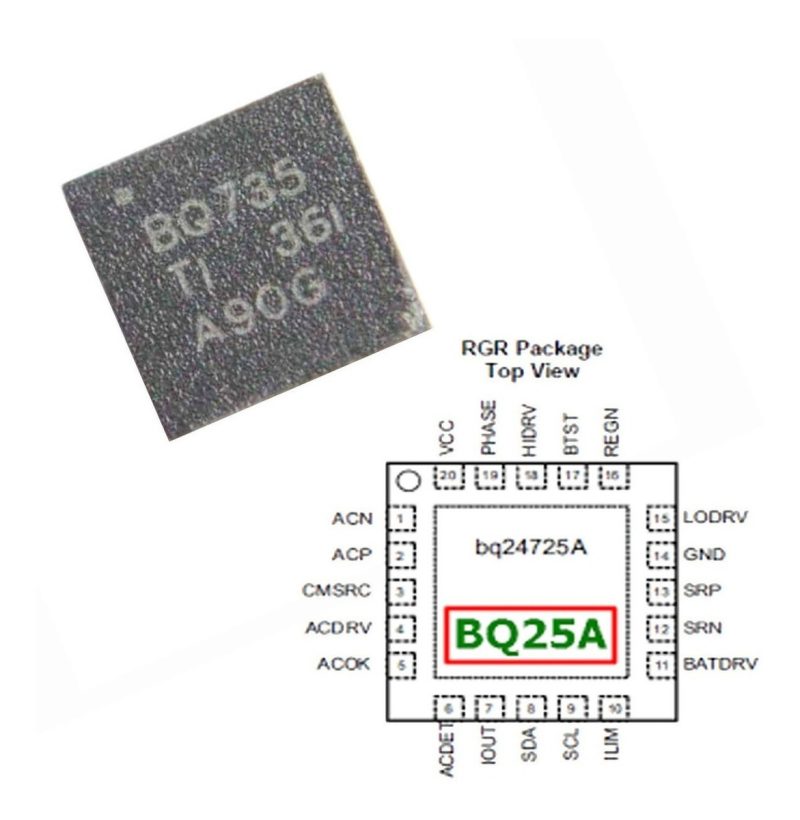

• Paquete VQFN de 20 pines de 3,5 x 3,5 mm2
2 aplicaciones
• Computadoras portátiles portátiles, UMPC, ultradelgadas
portátil y netbook
• Terminal de mano
• Equipos industriales y médicos
• Equipo portátil
