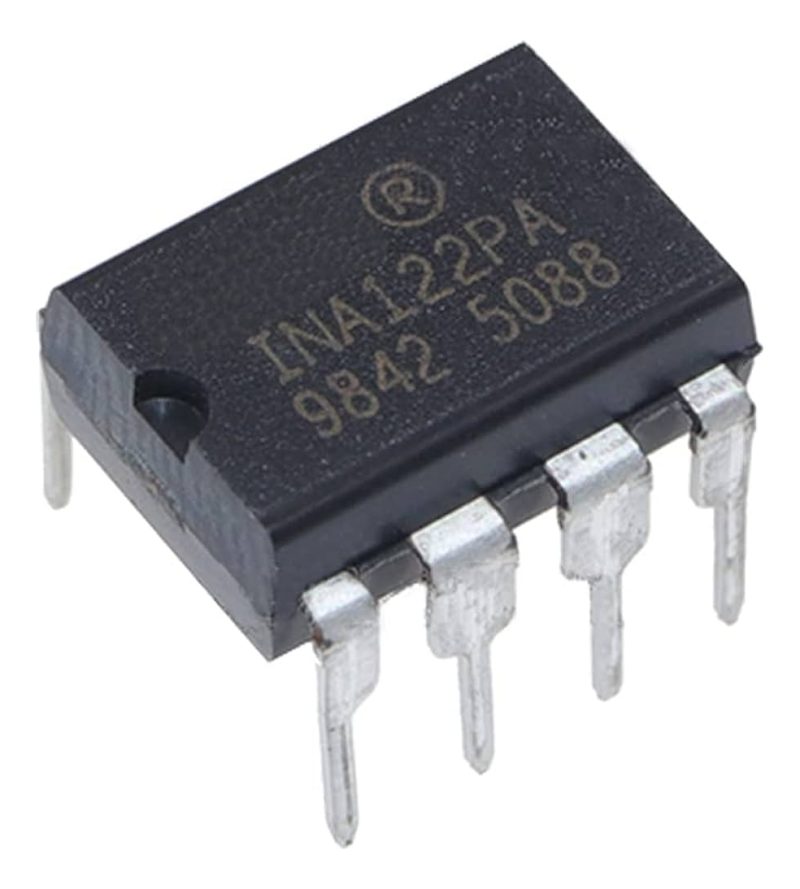

INA122PA – Amplificador Instrumentación de Precisión
DIP-8 | Bajo Ruido | Ultra Bajo Consumo | Ganancia Ajustable
——————————————————————————-
El INA122PA es un amplificador de instrumentación de alta precisión, diseñado para la adquisición de señales diferenciales con bajo ruido y mínimo consumo de energía. Su arquitectura interna de dos amplificadores operacionales, junto a la posibilidad de operar con un solo resistor externo para ajustar la ganancia, lo convierten en una solución ideal para aplicaciones donde la precisión, la eficiencia y la confiabilidad son críticas. Su encapsulado DIP-8 facilita la integración en sistemas nuevos o en reparaciones de equipos electrónicos industriales, médicos y de instrumentación.
——————————————————————————-
**Características Técnicas Destacadas**
– Tipo: Amplificador de instrumentación monolítico
– Encapsulado: DIP-8 (9.81mm x 9.43mm)
– Rango de alimentación: 2.2V a 36V (simple) o ±0.9V a ±18V (dual)
– Consumo en reposo: 60uA (ultra bajo)
– Ganancia ajustable: de 5V/V a 10000V/V mediante resistor externo
– Offset de entrada: máximo 250uV
– Deriva de offset: máximo 3uV/°C
– Corriente de polarización de entrada: 25nA máx.
– Rechazo de modo común (CMRR): hasta 96dB
– Rango de entrada en modo común: hasta 0.1V por debajo del negativo (ideal para señales de bajo nivel)
– Salida rail-to-rail: máxima excursión de señal de salida respecto a los rieles de alimentación
– Ancho de banda: 100kHz (ganancia = 5), 3.5kHz (ganancia = 100)
– Ruido de entrada: 60nV/raiz(Hz) a 1kHz
– Temperatura de operación: –40°C a +85°C
– Protección interna contra sobrecargas y entradas fuera de rango
——————————————————————————-
**Ventajas Técnicas y Aplicaciones en Reparación y Proyectos**
– Permite amplificar señales diferenciales débiles con alta precisión y bajo ruido, esencial en sensores y sistemas de medición críticos.
– Su bajo consumo lo hace ideal para dispositivos portátiles o alimentados por batería, prolongando la autonomía y reduciendo el calentamiento.
– El ajuste de ganancia con solo un resistor externo simplifica el diseño y facilita la adaptación a diferentes aplicaciones sin necesidad de circuitos complejos.
– Excelente rechazo de modo común, lo que permite filtrar interferencias y ruidos presentes en ambientes industriales o médicos.
– Su encapsulado DIP-8 es compatible con placas estándar y facilita el reemplazo en reparaciones de equipos existentes.
– Opera con fuentes simples o duales, brindando máxima flexibilidad para integrarse en sistemas nuevos o en mantenimiento de equipos antiguos.
——————————————————————————-
**15 Usos donde el INA122PA es Altamente Eficiente y Recomendado**
* Instrumentación médica (ECG, EEG, monitores de signos vitales)
* Sensores de presión y transductores industriales
* Sistemas de adquisición de datos portátiles y de laboratorio
* Medición de corriente mediante shunt en fuentes de alimentación
* Amplificación de señales de termopares y sensores de temperatura
* Controladores de procesos industriales y automatización
* Equipos de pesaje y balanzas electrónicas de precisión
* Sistemas de monitoreo ambiental y meteorológico
* Electrónica biomédica y dispositivos de diagnóstico

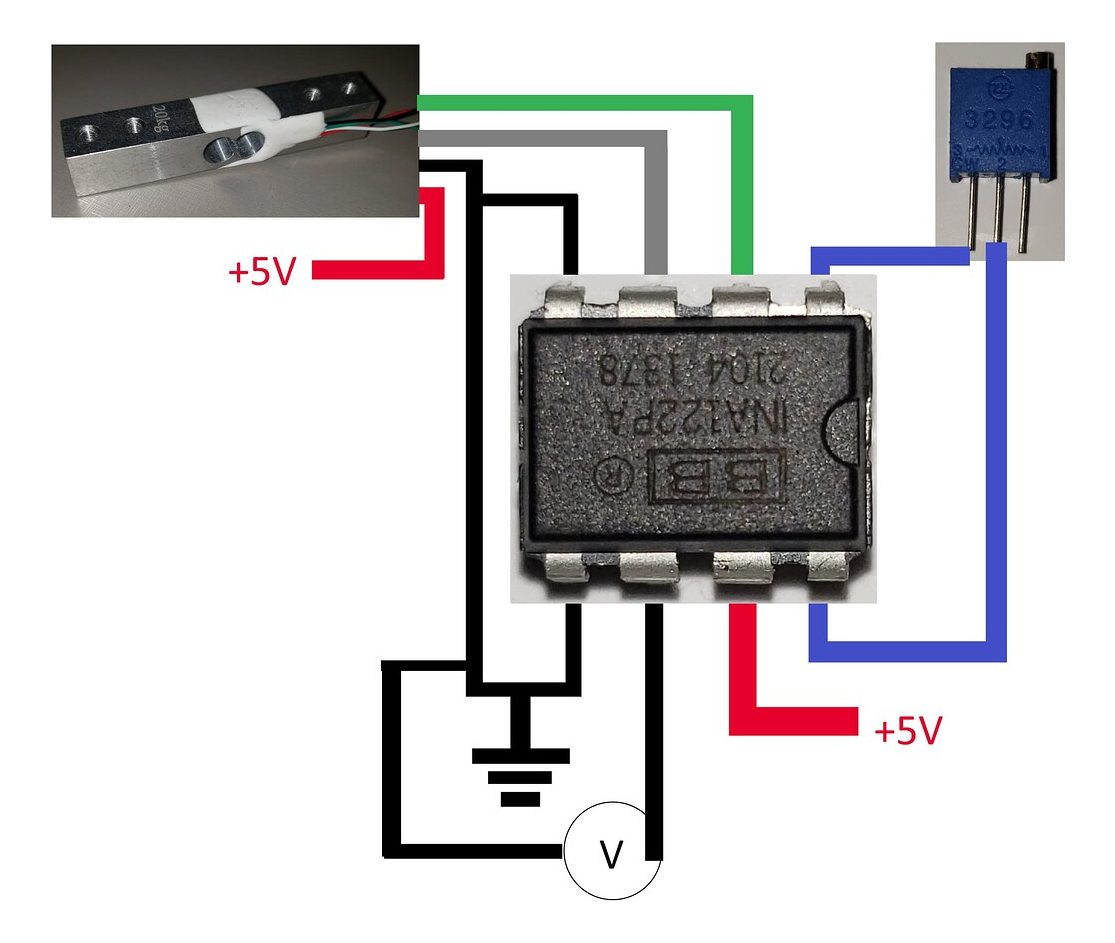

* Interfaces para sensores de puente (strain gauge, celdas de carga)
* Equipos de prueba y calibración de instrumentos
* Electrónica de instrumentación científica y de laboratorio
* Sistemas de adquisición de señales en robótica y mecatrónica
* Reparación de equipos de medición antiguos o modernos
* Prototipado y desarrollo de sistemas de sensado de alta precisión
——————————————————————————-
El INA122PA es la solución profesional para amplificación de señales diferenciales en entornos exigentes, combinando precisión, bajo consumo y versatilidad. Su desempeño confiable lo convierte en un componente indispensable para técnicos, ingenieros y empresas dedicadas a la reparación, el mantenimiento y el desarrollo de equipos electrónicos de alta calidad.
——————————————————————————-
