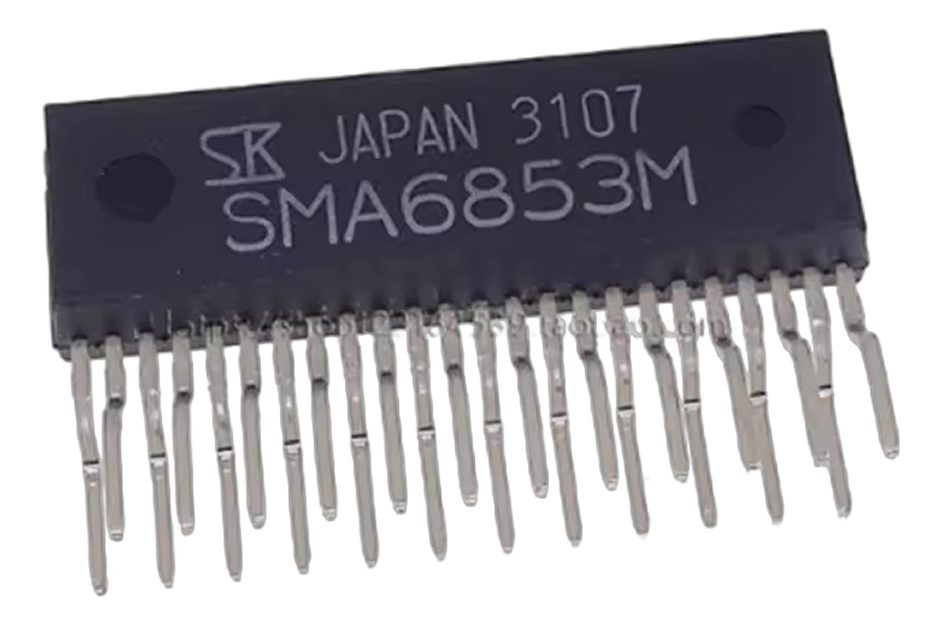

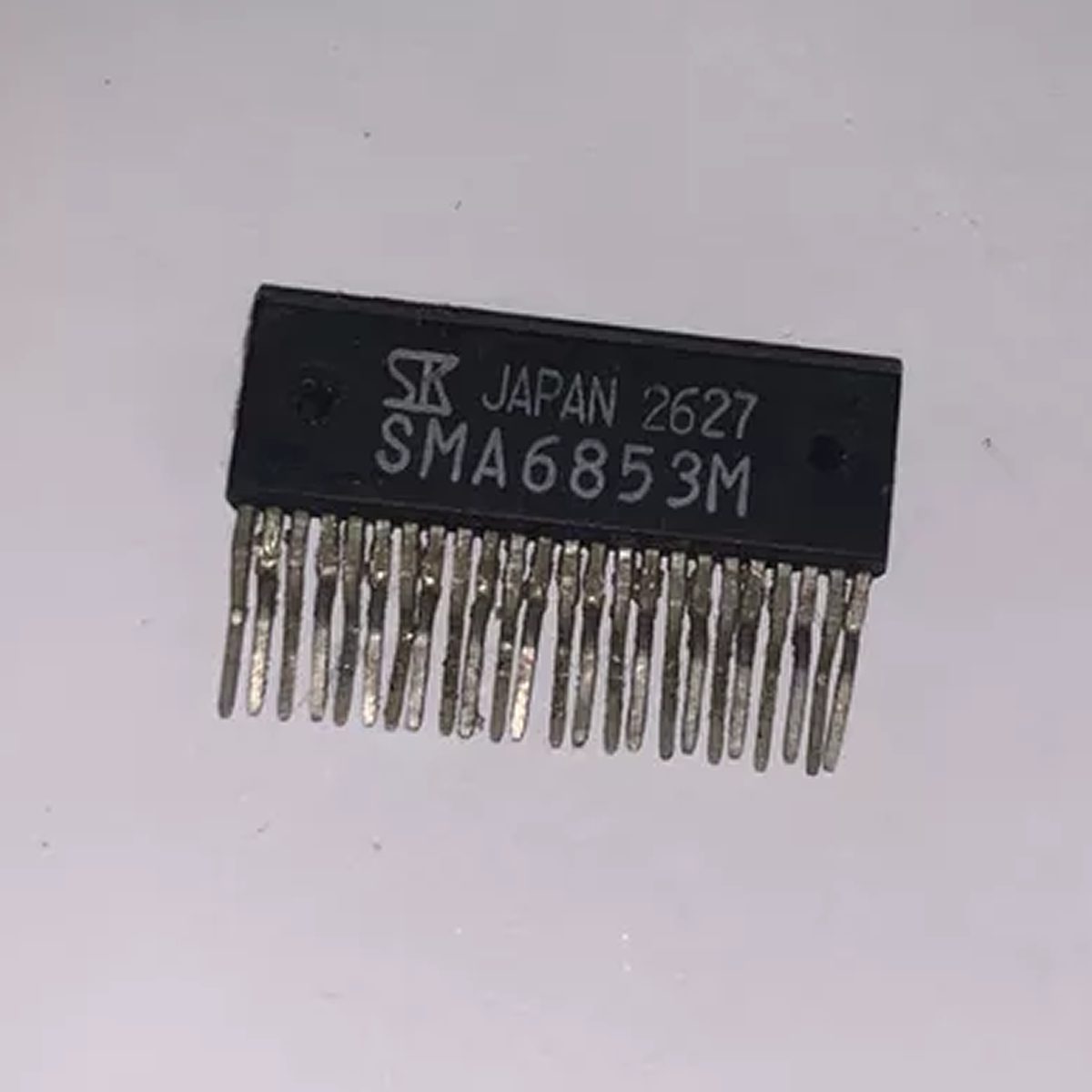

Circuito Integrado Sma6853m Sma6853 Ipm Original

**Descripción del Circuito Integrado SMA6853M**

El SMA6853M es un módulo de potencia inteligente (IPM) diseñado para el control eficiente de motores trifásicos de alta tensión. Fabricado por Sanken Electric, este componente integra múltiples funciones esenciales para aplicaciones en sistemas de inversores de motores y control de velocidad variable en electrodomésticos y equipos comerciales.

**Características Técnicas:**

– **Configuración de Puente Completo Trifásico:** Incorpora transistores IGBT y MOSFET capaces de manejar tensiones de hasta 500 V y corrientes continuas de 2.5 A, facilitando el control de motores trifásicos de manera eficiente.

– **Protecciones Integradas:**
– *Undervoltage Lockout (UVLO):* Protege el circuito ante caídas de tensión en la alimentación, asegurando un funcionamiento estable.
– *Detección Térmica (TD):* Monitorea la temperatura interna y emite señales de fallo en caso de sobrecalentamiento, previniendo daños al sistema.

– **Circuito de Pre-Drive Integrado:** Incluye un regulador de salida de 7.5 V y diodos bootstrap con resistencias limitadoras, simplificando el diseño del circuito de control y reduciendo la necesidad de componentes externos.

– **Compatibilidad de Entrada CMOS:** Acepta señales de entrada de 3.3 V a 5.0 V, facilitando la integración con diversos microcontroladores y sistemas de control.

– **Soporte para Método de Tres Shunts:** Permite la detección de corriente en cada fase, proporcionando una medición precisa y un control óptimo del motor.

– **Paquete SIP de 24 Pines:** Ofrece una solución compacta y de fácil montaje, adecuada para aplicaciones con restricciones de espacio.

**Aplicaciones Típicas:**

– Motores de ventiladores en acondicionadores de aire.
– Ventiladores en purificadores de aire.
– Motores de ventiladores en secadoras.
-otros
