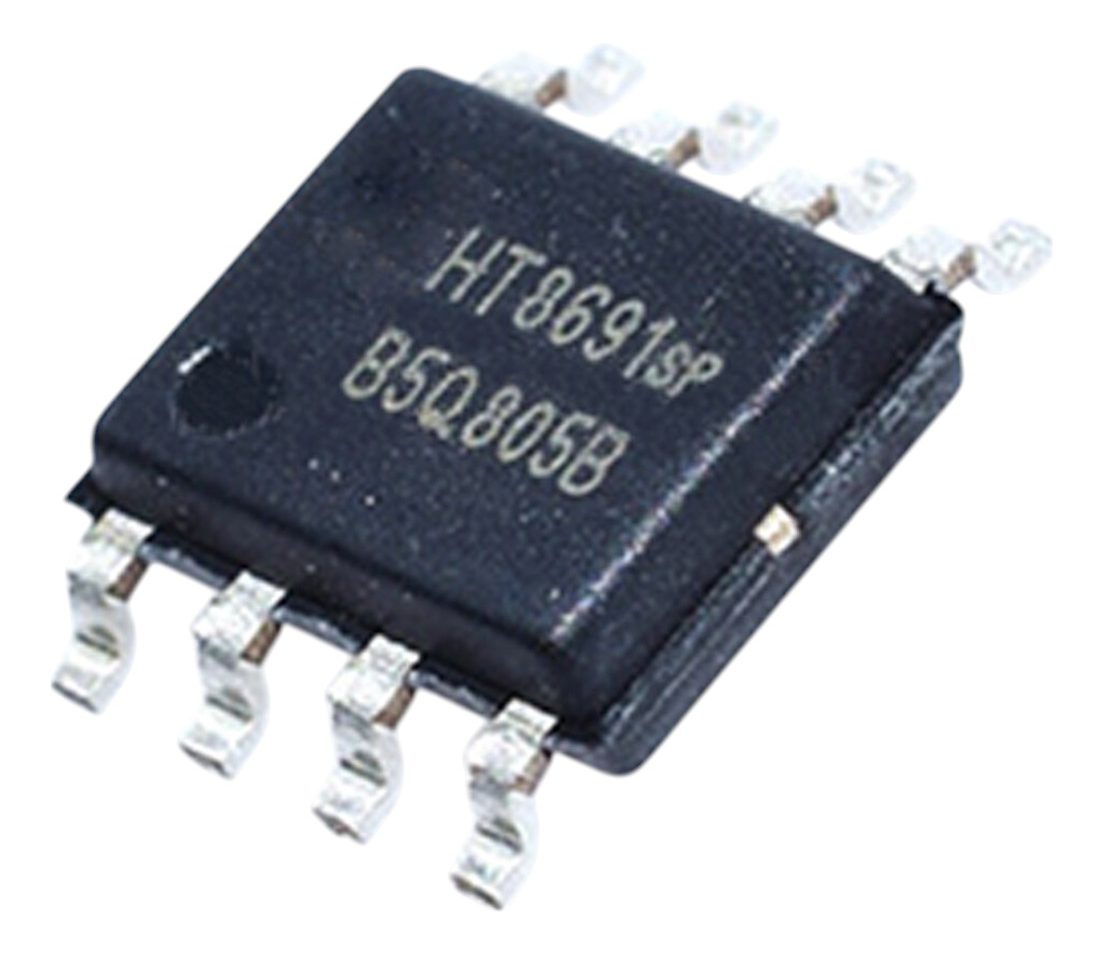

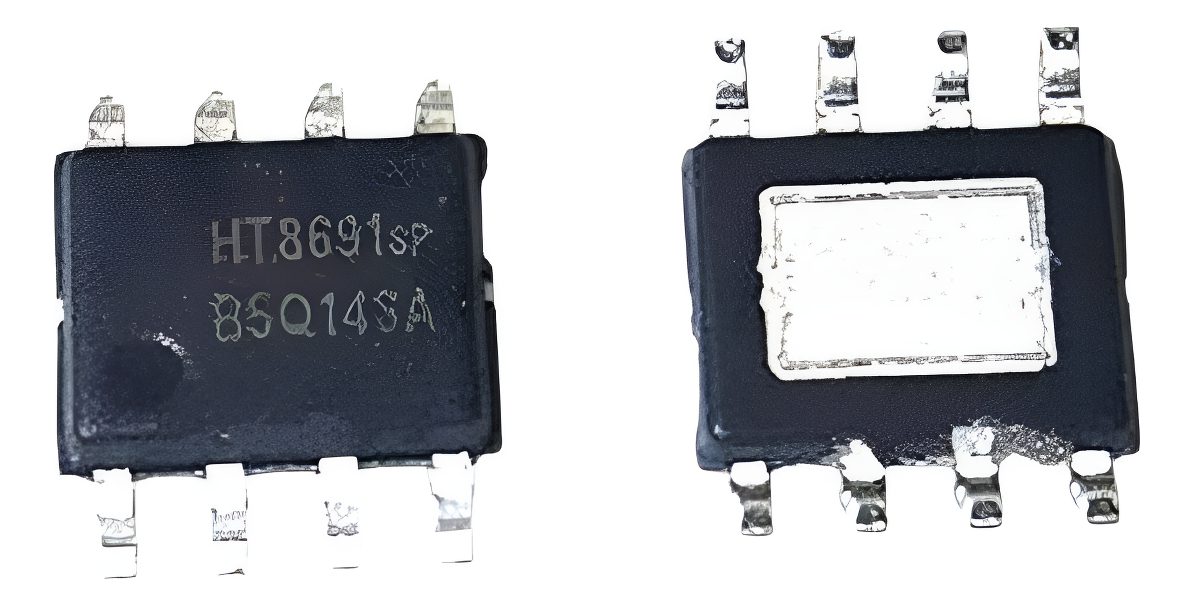

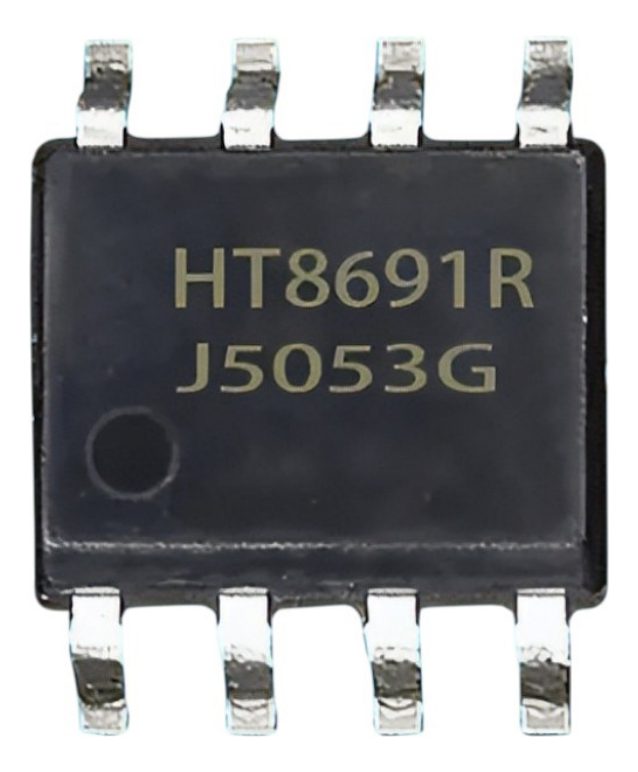

AMPLIFICADOR DE AUDIO HT8691R CLASE D/AB
CON CONVERTIDOR BOOST INTEGRADO – 11W
===============================================================================
El HT8691R representa la evolución en amplificación de audio portátil, combinando
tecnología de clase D de alta eficiencia con un convertidor boost integrado que
revoluciona el rendimiento en aplicaciones alimentadas por batería. Este circuito
integrado monofónico entrega hasta 11W de potencia continua en cargas de 2 ohms,
transformando dispositivos compactos en sistemas de audio de alto rendimiento.
**CARACTERÍSTICAS TÉCNICAS AVANZADAS**
* **Arquitectura Dual:** Conmutación automática entre Clase D y Clase AB
* **Convertidor Boost Integrado:** Eleva voltaje de batería 3.7V hasta 7.5V
* **Función Anti-Clipping (ACF):** Detección y supresión automática de distorsión
* **Modulación Sin Filtros:** Elimina componentes externos de filtrado

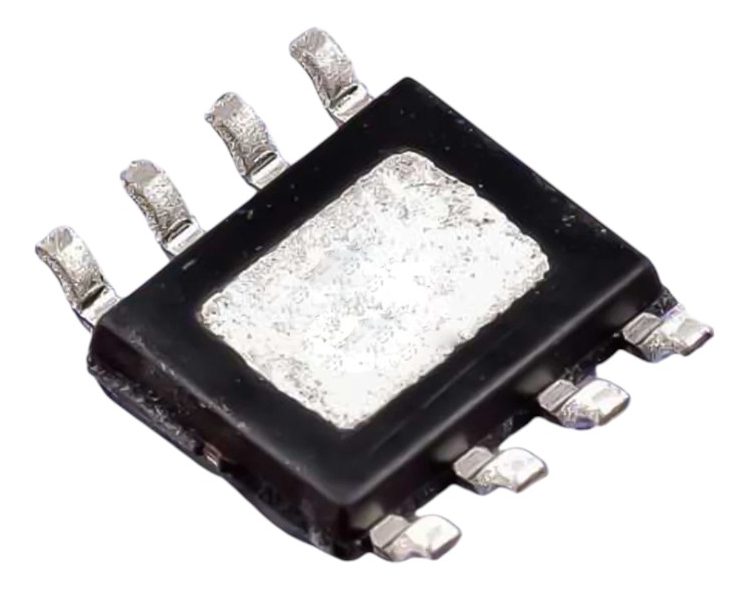

* **Encapsulado:** SOP8L-PP libre de plomo
* **Voltaje de Entrada:** 2.5V a 5.5V (VBAT)
* **Voltaje de Salida Boost:** Ajustable desde VBAT hasta 7.5V
* **Potencia de Salida:**
– 11W (VBAT=3.7V, PVDD=7.5V, RL=2 ohms, THD+N=10%)
– 9W (VBAT=3.7V, PVDD=7.5V, RL=3 ohms, THD+N=10%)
– 5.5W (VBAT=3.7V, PVDD=6.5V, RL=4 ohms, THD+N=10%)
**PROTECCIONES INTEGRADAS**
– Protección contra sobrecorriente en terminales de salida
– Protección térmica por sobretemperatura
– Protección contra subtensión de alimentación
– Función de apagado independiente para minimizar consumo en standby
**CONFIGURACIÓN DE PINES**
Pin 1 (FB): Entrada de retroalimentación del regulador
Pin 2 (LX): Entrada del conmutador interno
Pin 3 (PVDD): Salida del convertidor boost y alimentación
Pin 4 (OUT-): Terminal de salida negativa (BTL-)
Pin 5 (OUT+): Terminal de salida positiva (BTL+)
Pin 6 (IN+): Terminal de entrada positiva (diferencial +)
Pin 7 (IN-): Terminal de entrada negativa (diferencial -)
Pin 8 (CTRL): Terminal de control de modo y apagado
Pin 9 (GND): Tierra de potencia
===============================================================================
15 APLICACIONES PROFESIONALES
===============================================================================
**1. REPARACIÓN DE ALTAVOCES BLUETOOTH PREMIUM**
Sustitución directa en altavoces Bluetooth de gama alta donde se requiere
máxima potencia con mínimo consumo de batería. La función ACF previene
daños por sobreexcitación.
**2. MODERNIZACIÓN DE SISTEMAS DE MEGAFONÍA PORTÁTIL**
Upgrade de amplificadores analógicos obsoletos en megáfonos profesionales,
incrementando autonomía y potencia de salida significativamente.
**3. SISTEMAS DE AUDIO PARA VEHÍCULOS ELÉCTRICOS**
Implementación en sistemas auxiliares de audio donde la eficiencia energética
es crítica para preservar autonomía del vehículo principal.
**4. ESTACIONES DE ACOPLAMIENTO PARA DISPOSITIVOS MÓVILES**
Integración en docks profesionales para smartphones y tablets, proporcionando
amplificación de calidad studio con alimentación USB.
**5. EQUIPOS DE NAVEGACIÓN GPS CON AUDIO MEJORADO**
Reemplazo de amplificadores básicos en sistemas GPS profesionales para
transporte, mejorando inteligibilidad de instrucciones de voz.
**6. MONITORES LCD INDUSTRIALES CON AUDIO**
Incorporación en monitores industriales y médicos donde se requiere audio
claro sin interferencias electromagnéticas (modo Clase AB).
**7. CONSOLAS DE JUEGOS PORTÁTILES PROFESIONALES**
Implementación en dispositivos gaming de gama alta donde la calidad de audio
inmersivo es fundamental para la experiencia de usuario.
**8. SISTEMAS DE COMUNICACIÓN BIDIRECCIONAL**
Integración en radios portátiles y sistemas de intercomunicación donde la
claridad de voz es crítica para seguridad operacional.
**9. EQUIPOS MÉDICOS CON SEÑALIZACIÓN AUDIBLE**
Aplicación en dispositivos médicos portátiles que requieren alertas sonoras
de alta fidelidad y bajo consumo energético.
**10. TABLETAS INDUSTRIALES RUGGERIZADAS**
Upgrade de audio en tablets para entornos industriales hostiles donde se
necesita máximo volumen con mínima distorsión.
**11. SISTEMAS DE AUDIO PARA DRONES PROFESIONALES**
Implementación en UAVs para aplicaciones de seguridad y rescate donde la
comunicación de voz clara es esencial.
**12. AMPLIFICADORES PARA INSTRUMENTOS MUSICALES PORTÁTILES**
Integración en amplificadores de guitarra y teclados portátiles donde la
fidelidad de audio y eficiencia son prioritarias.
**13. SISTEMAS DE SONIDO PARA PRESENTACIONES CORPORATIVAS**
Aplicación en proyectores y sistemas de conferencia portátiles donde se
requiere audio profesional con alimentación por batería.
**14. EQUIPOS DE ENTRENAMIENTO Y FITNESS**
Incorporación en máquinas de ejercicio con entretenimiento integrado,
proporcionando audio motivacional de alta calidad.
**15. DISPOSITIVOS DE ASISTENCIA AUDITIVA PROFESIONAL**
Implementación en amplificadores personales de sonido para personas con
deficiencias auditivas, donde la claridad es fundamental.
===============================================================================
VENTAJAS COMPETITIVAS
===============================================================================
**EFICIENCIA ENERGÉTICA SUPERIOR**
El convertidor boost integrado elimina la necesidad de fuentes de alimentación
externas, extendiendo significativamente la autonomía de batería en aplicaciones
portátiles críticas.
**CALIDAD DE AUDIO PROFESIONAL**
La tecnología de modulación sin filtros reduce componentes externos mientras
mantiene distorsión ultra-baja y características de ruido excepcionales.
**VERSATILIDAD OPERACIONAL**
La conmutación Clase D/AB permite adaptación instantánea a diferentes entornos
electromagnéticos, garantizando funcionamiento óptimo en cualquier aplicación.
**PROTECCIÓN INTEGRAL**
Las múltiples capas de protección aseguran longevidad del componente y de los
altavoces conectados, reduciendo costos de mantenimiento y reemplazo.
El HT8691R no es simplemente un amplificador; es la solución integral que
transforma proyectos de audio ordinarios en experiencias sonoras extraordinarias,
combinando ingeniería de precisión con versatilidad práctica para profesionales
que no aceptan compromisos en calidad.
