Max98357 Dac Convertidor Digital Analogico Amplificador 3w

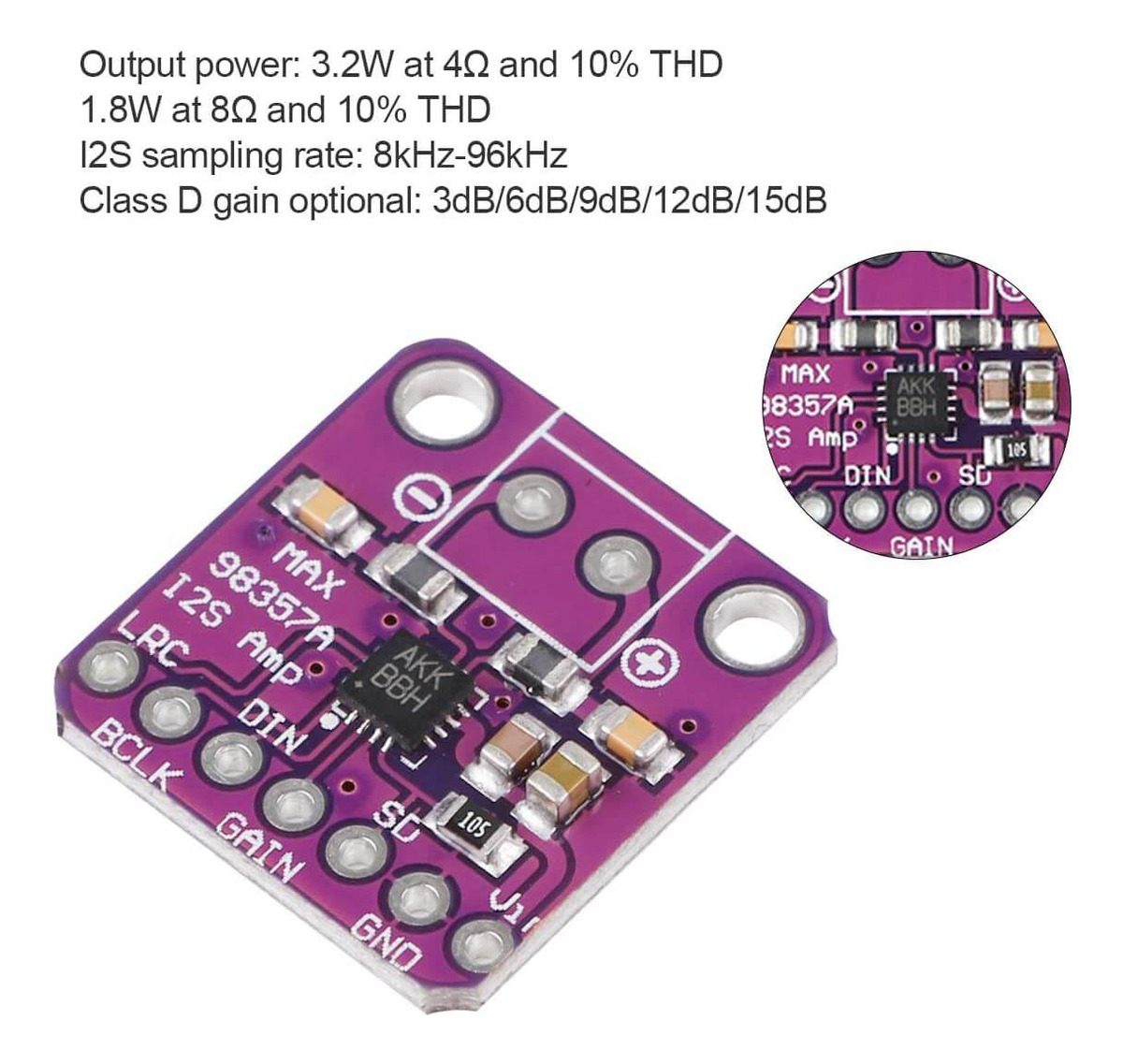

Módulo Max98357 DAC I2S Amplificador Clase D 3W

Este módulo es un convertidor digital a analógico (DAC) que utiliza la interfaz I2S y está equipado con un amplificador de clase D capaz de proporcionar hasta 3.2W de potencia. Es ideal para proyectos que requieren una salida de audio eficiente y de alta calidad.

—

### Características Técnicas

– **Voltaje de suministro:** 2.7V a 5.5V DC
– **Potencia de salida:**
– 3.2W @ 4ohm con 10% THD
– 1.8W @ 8ohm con 10% THD
– **Protocolo de audio:** I2S
– **Rango de frecuencia de muestreo I2S:** 8kHz a 96kHz
– **Tasa de rechazo de fuente de alimentación (PSRR):** 77 dB @ 1kHz
– **Ganancias seleccionables:** 3dB, 6dB, 9dB, 12dB, 15dB
– **Protección integrada:** Contra sobrecalentamiento y sobre corriente
– **Dimensiones:** 19.4mm x 17.8mm x 3.0mm
– **Peso:** 1.2g

—

### Usos y Aplicaciones

1. **Altavoces Portátiles:** Perfecto para crear altavoces portátiles debido a su eficiencia y tamaño compacto.
2. **Proyectos de Raspberry Pi:** Añadir salida de audio digital de alta calidad a proyectos de Raspberry Pi.
3. **Sistemas de Intercomunicación:** Utilizado en sistemas de intercomunicación donde se requiere una comunicación clara y efectiva.
4. **Robótica:** Implementar en robots que necesiten emitir sonidos o mensajes de voz.
5. **Dispositivos de Asistencia:** Incorporar en dispositivos para personas con discapacidades auditivas.
6. **Sistemas de Juegos:** Ideal para proyectos de arcade o consolas de juegos caseras.
7. **Sistemas de Alarma:** Usar en sistemas de alarma que requieren una señal de audio fuerte y clara.
8. **Reproductores de Música DIY:** Crear reproductores de música personalizados con alta calidad de sonido.
9. **Proyectos de Domótica:** Integrar en sistemas de domótica para notificaciones de audio.
10. **Equipos de Medición:** Utilizar en equipos que emiten señales audibles para alertas o resultados de medición.
11. **Dispositivos Educativos:** Implementar en dispositivos educativos para proporcionar retroalimentación auditiva.
12. **Prototipos de Electrónica:** Utilizado en prototipos que requieren una salida de audio confiable y clara.
13. **Aplicaciones de Realidad Aumentada:** Integrar en dispositivos de realidad aumentada para una experiencia de audio envolvente.
14. **Dispositivos Médicos:** Usar en dispositivos médicos que necesitan emitir sonidos o alertas audibles.
15. **Sistemas de Publicidad:** Incorporar en sistemas de publicidad interactivos que necesiten emitir sonido.

—

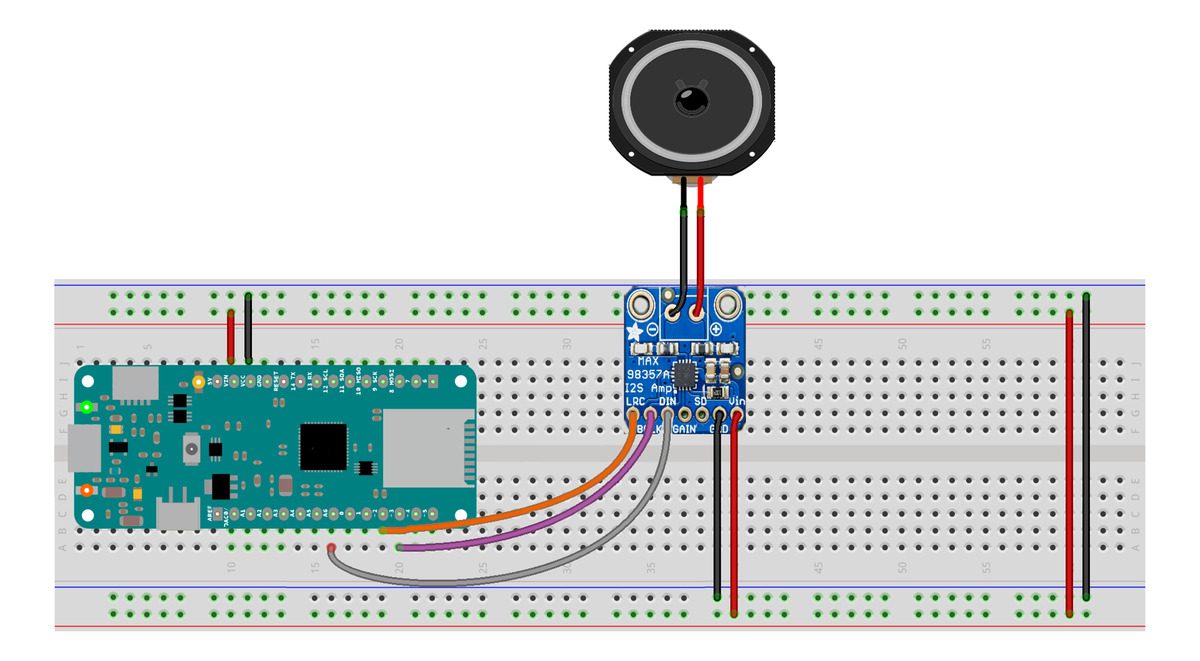

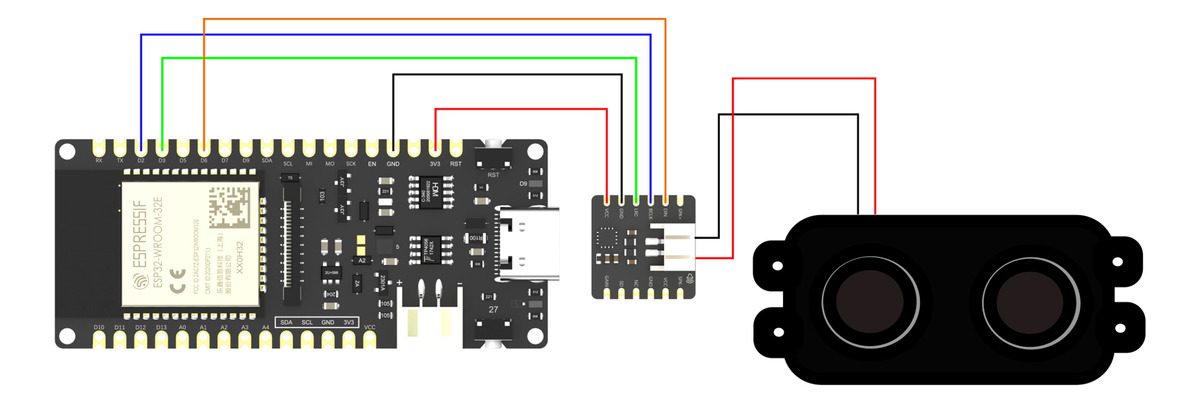

### Ejemplo de Conexión

El módulo se conecta utilizando los pines I2S estándar:
– **DATA:** Datos de audio digital.
– **BIT CLOCK:** Reloj de bits.
– **LEFT-RIGHT CLOCK:** Selección de canal izquierdo-derecho.

Para ajustar la ganancia, se puede conectar una resistencia al pin de ganancia (GAIN) o dejarlo en su configuración predeterminada de 9dB.

### Recomendaciones

– **Protección:** Asegúrese de que el módulo tenga suficiente ventilación para evitar el sobrecalentamiento.
– **Compatibilidad:** Funciona muy bien con microcontroladores como Arduino y microcomputadoras como Raspberry Pi.
– **Suministro de energía:** Utilice una fuente de alimentación estable dentro del rango especificado para obtener el mejor rendimiento.

Con su pequeño tamaño y alta eficiencia, el Max98357 es una excelente opción para una amplia gama de aplicaciones de audio, desde proyectos de bricolaje hasta dispositivos electrónicos avanzados.

—
