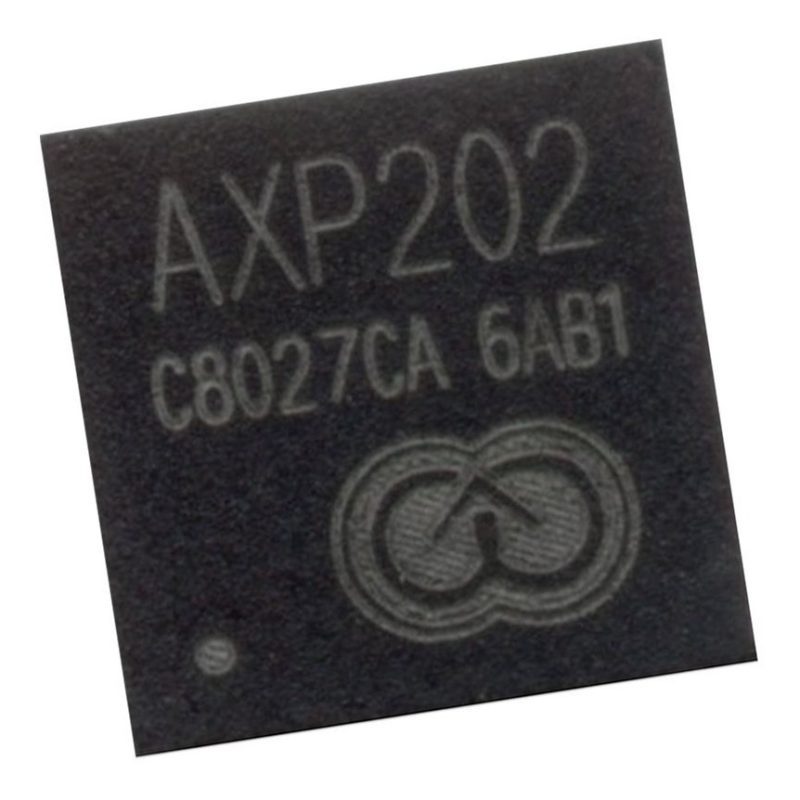

Microchip De Control De Alimentación Axp202 Tablet

Microchip de control de alimentación AXP202 tablet

***********************************
Cargador PWM de batería de litio de celda única y administración del sistema de energía IC X-Powers

El AXP202 está diseñado para ser un IC de administración de sistemas de energía altamente integrado que está optimizado para aplicaciones que requieren una batería de litio de celda única (Li-Ion / Polímero) y convertidores CC-CC de múltiples salidas. Ofrece una solución completa flexible y fácil de usar que puede satisfacer completamente la creciente complejidad del control de energía preciso requerido por el sistema de procesador de aplicaciones moderno.
El AXP202 incluye un cargador PWM adaptable compatible con USB, 2 convertidores CC-CC BUCK, 5 LDO, múltiples ADC de 12 bits de voltaje, corriente y temperatura, así como 4 GPIO configurables. Para garantizar la seguridad y estabilidad del sistema de energía, AXP202 ha integrado varios circuitos de protección, como Protección contra sobretensión (OVP) / Protección contra subtensión (UVP) Protección contra sobrecalentamiento (OTP) Protección contra sobrecorriente (OCP).
Con Intelligent Power Select, circuitos IPS ™, el AXP202 puede distribuir energía de forma segura y transparente entre el adaptador de CA externo, la batería de litio y el sistema de aplicación cargado, y aún puede funcionar normalmente cuando no hay batería (batería muy descargada / infectada) pero solo fuente de alimentación de entrada externa. El AXP202 proporciona una solución pequeña y simple para obtener energía de tres fuentes de energía diferentes, batería de iones de litio de celda única, puerto USB y adaptador de CA, y también puede admitir batería de respaldo recargable.
Para garantizar la compatibilidad con una amplia gama de procesadores de sistema, el AXP202 utiliza una interfaz serial de dos cables (TWSI), a través de la cual el procesador de aplicaciones es capaz de habilitar / deshabilitar los rieles de alimentación, programar el voltaje, visitar los registros internos y los datos de medición (incluido el indicador de combustible) Con los resultados de monitoreo de energía de alta precisión (1%, determinado por la resistencia de BIAS del 1%), los usuarios finales siempre estarán informados con el consumo de energía en tiempo real, lo que puede brindarles una experiencia sin precedentes de administración de energía.

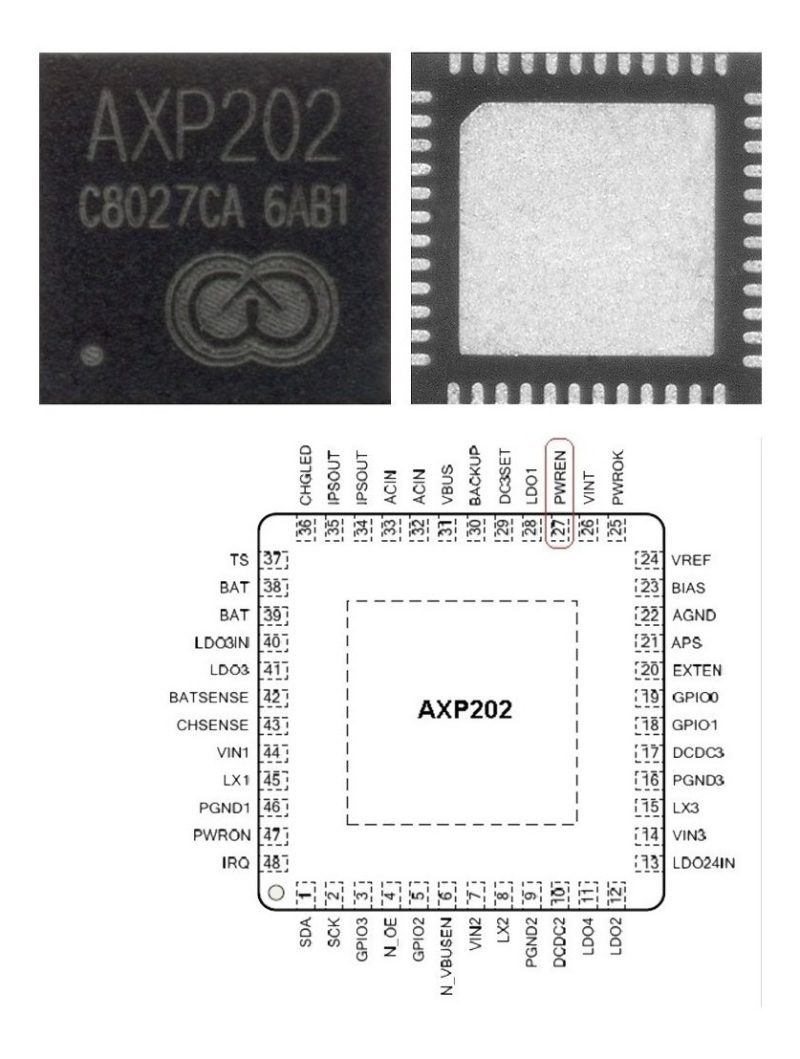

El AXP202 está disponible en un paquete QFN de 48 pines de 6 mm x 6 mm.
