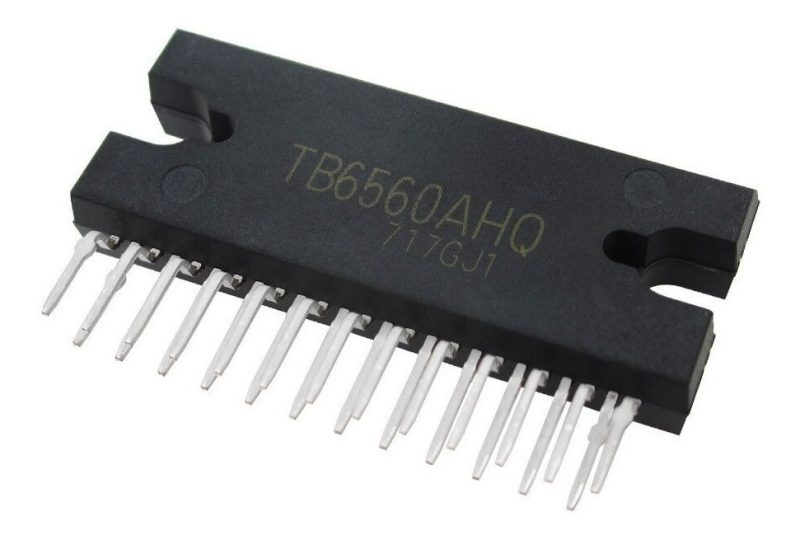

Tb6560ahq Tb-6560Driver Stepper Pwm Zip25
*************************************************************************************************************************************************************
• Descripción del Producto:
Single-chip motor driver for sinusoidal microstep control of
stepping motors
High output withstand voltage due to the use of BiCD process:
Ron (upper and lower sum) =TB6560AHQ: 0.6 OHM (typ.)
Ron (upper and lower sum) = TB6560AFG: 0.7 OHM (typ.)
Forward and reverse rotation
Selectable phase excitation modes (2, 1-2, 2W1-2 and 4W1-2)
High output withstand voltage: VDSS = 40 V
High output current:
IOUT = TB6560AHQ: 3.5 A (peak)
IOUT = TB6560AFG: 2.5 A (peak)
Packages: HZIP25-P-1.27
HQFP64-P-1010-0.50
Internal pull-down resistors on inputs: 100 kO (typ.)
Output monitor pin: MO current (IMO (max) = 1 mA)
Reset and enable pins
Thermal shutdown (TSD)
El TB6560AHQ / AFG es un IC del controlador del motor paso a paso tipo chopper de PWM diseñado para el control de microstep de entrada sinusoidal
Motores paso a paso bipolares. El TB6560AHQ / AFG puede utilizarse en aplicaciones que requieren modos de excitación de fase 2 fases, 1-2 fases, 2W1-2 y 4W1-2 fases. El TB6560AHQ / AFG es capaz de conducir hacia delante y hacia atrás, de baja vibración y de alto rendimiento, de un motor paso a paso bipolar de dos fases utilizando sólo una señal de reloj.
*************************************************************************************************************************************************************
La Compra es Automatizada y 100% segura, se cancela a Traves de Mercadopago y luego te enviamos por Servientrega o Mercadoenvios que es lo mismo, puede cancelar via Transferencia, Tarjeta de Credito, Efecty.
—————————————————————————————————————-
El Sistema a veces se demora en actualizar el status de envio en mercadolibre.
