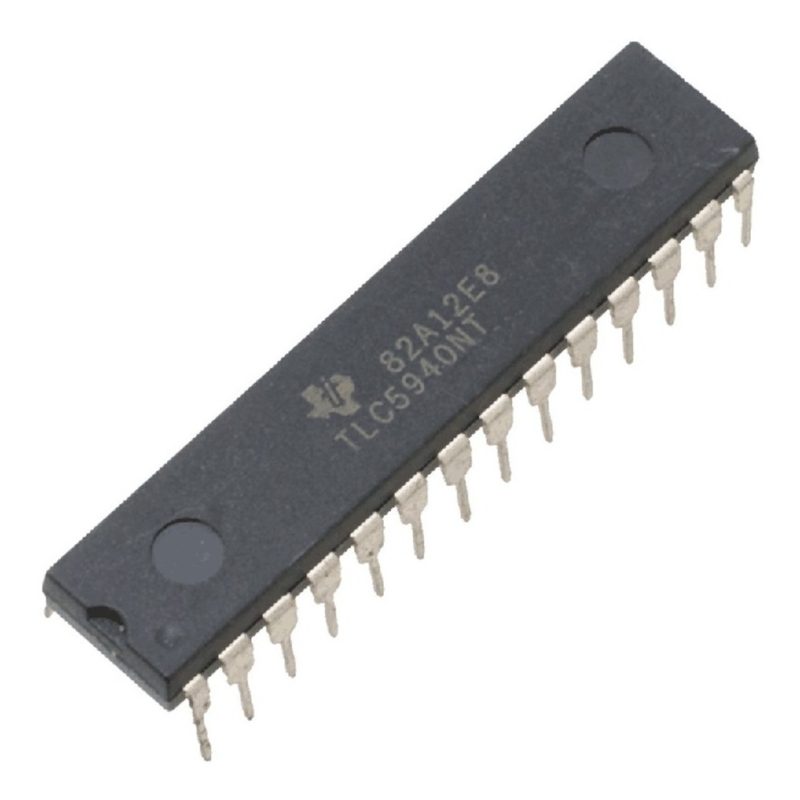

Tlc 5940 Tlc-5940 Tlc5940 Tlc5940nt Pwm 16 Canales arduino Compatible

*****************************************************************************************
El TLC5940 es un controlador LED de disipador de corriente constante de 16 canales. Cada canal tiene un control de brillo PWM en escala de grises de 4096 pasos ajustable individualmente y un disipador de corriente constante de 64 pasos (corrección de puntos). La corrección de puntos ajusta las variaciones de brillo entre canales LED y otros controladores LED. Los datos de corrección de puntos se almacenan en una EEPROM integrada. Tanto el control de escala de grises como la corrección de puntos son accesibles a través de una interfaz en serie. Una sola resistencia externa establece el valor de corriente máximo de los 16 canales.

16 canales
Control PWM en escala de grises de 12 bits (4096 pasos)
Corrección de puntos: 6 bits (64 pasos), almacenados en EEPROM integrada
Capacidad de transmisión por sumidero de corriente constante:
VCC VCC> 3,6 V: 0 a 120 mA por canal
Voltaje de fuente de alimentación LED hasta 17V
Voltaje de la fuente de alimentación lógica entre 3 V y 5,5 V
Interfaz de datos en serie compatible con SPI
Tasa de transferencia de datos de hasta 30 MHz
E / S de nivel de voltaje CMOS
