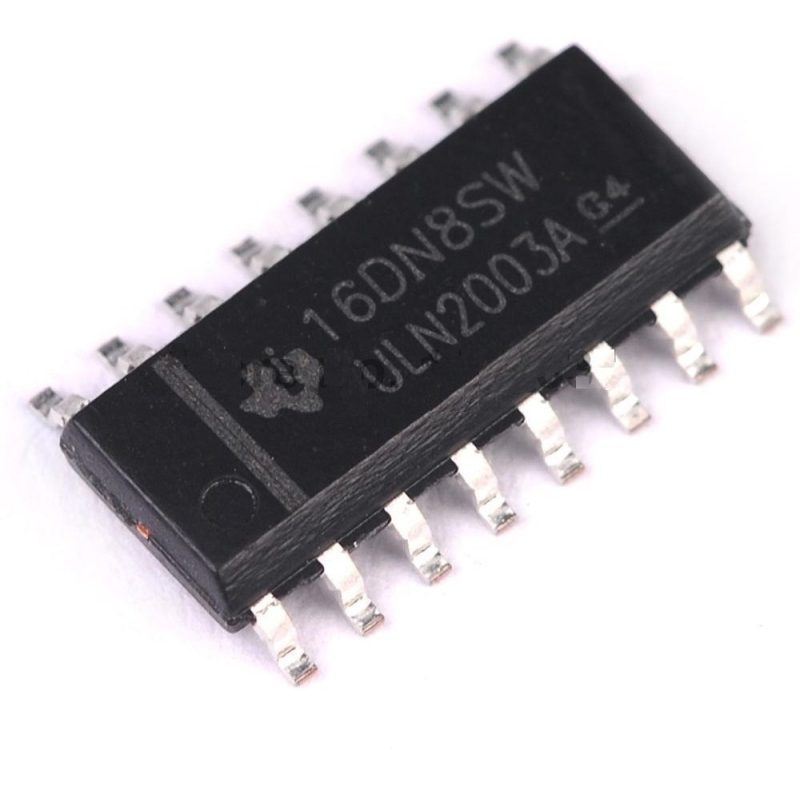

Uln2003 Circuito Integrado Smd 16 Pines Superficie Original

Uln2003 Circuito Integrado SMD 16 Pines Superficie

*************************************************************************************************************************************************************

El circuito integrado ULN2003 (ULN2002A-ULN2004A) nos ayudará en muchos casos a simplificar y reducir los componentes y conexiones del circuito que queramos montar. Contiene en su interior siete transistores Darlington con emisor común e incluye diodos de supresión de picos de tensión para las cargas inductivas.

Si nos hiciera falta una salida mas tenemos el ULN2803 que es de la misma familia y posee las mismas características técnicas, el único inconveniente es que es un 30% mas caro.

Este circuito tiene aplicaciones por ejemplo para controlar los 7 segmentos de los displays de LEDs cuando tienen un gran consumo o están multiplexados, también se usa para controlar relés, servos y motores paso a paso. Cada Darlington cuenta con una capacidad de carga de corriente de pico 600mA (500mA de manera continua). Lo podemos encontrar en encapsulados SMD o DIP.

En este circuito integrado hay que prestar atención a los pines E y COM:

El pin E nos sirve para colocar a masa o tierra los emisores de los 7 transistores Darlington, si este pin no esta bien conectado no tendremos control sobre las cargas, siempre tiene que estar conectado.
El pin COM solo es necesario cuando controlamos cargas inductivas (motores paso a paso, contactores, relés, bobinasA) e ira conectado a la linea que los alimenta, con esto evitamos que tengamos picos de tensión que nos destruyan los transistores. Cuando se controlan por ejemplo lamparas o LEDs este pin si lo llevamos a masa nos puede servir de test ya que cerrara circuito por los diodos de protección de los transistores y nos activará todas las salidas.

El ULN2003 funciona perfectamente con las familias TTL o CMOS hasta voltajes de 3,3V. En las aplicaciones que requiramos un poco mas de los 500 ó 600mA se puede colocar 2 salidas en paralelo, teniendo que colocar también las respectivas entradas.

*************************************************************************************************************************************************************
