Modulo Rele Temporizador Incubadora Programable 0-999 Mins

Se trata de un módulo de temporizador de retardo con alto rendimiento, que es conveniente y práctico para los usuarios.

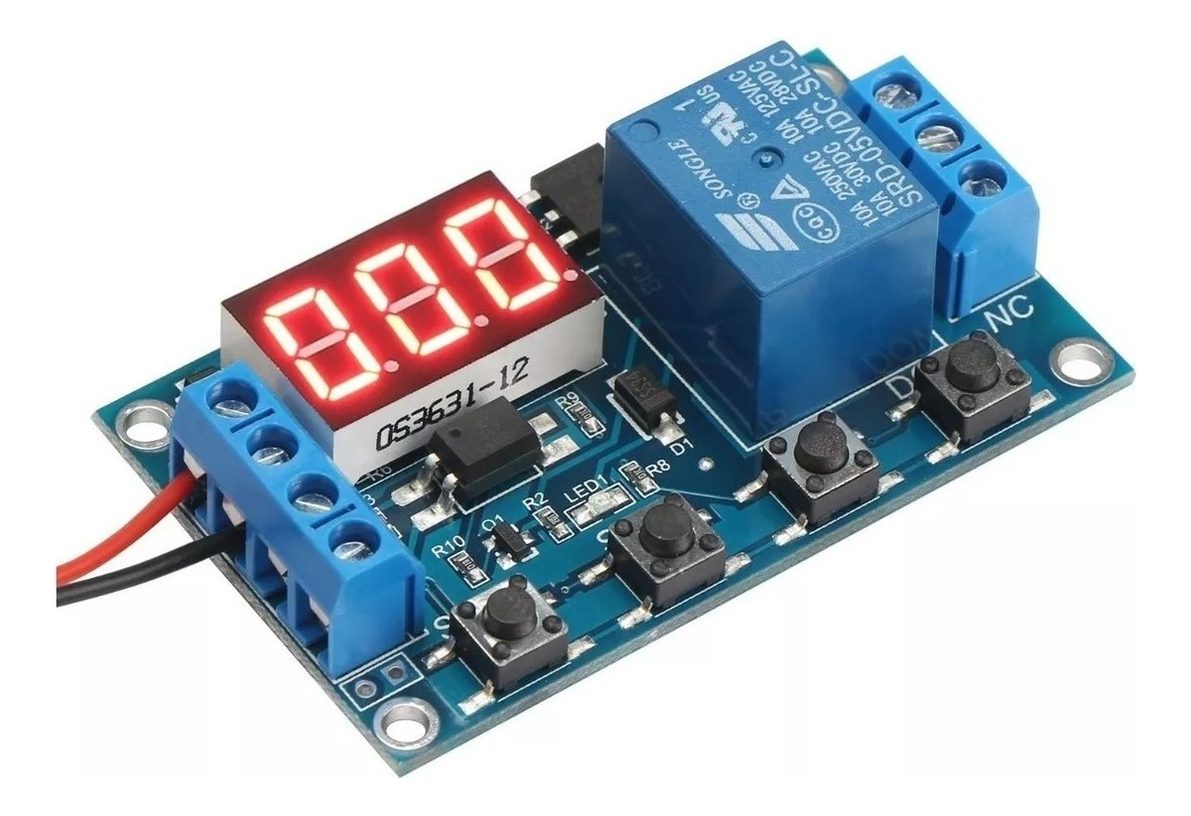

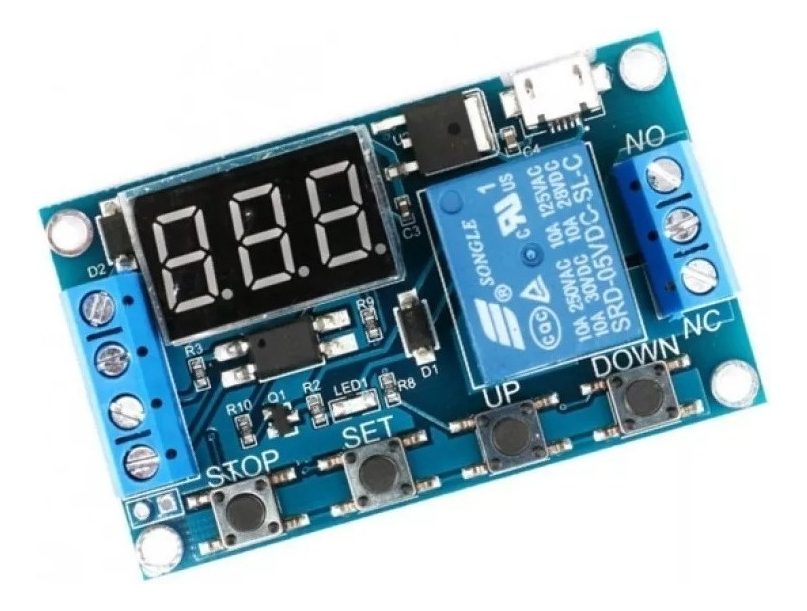

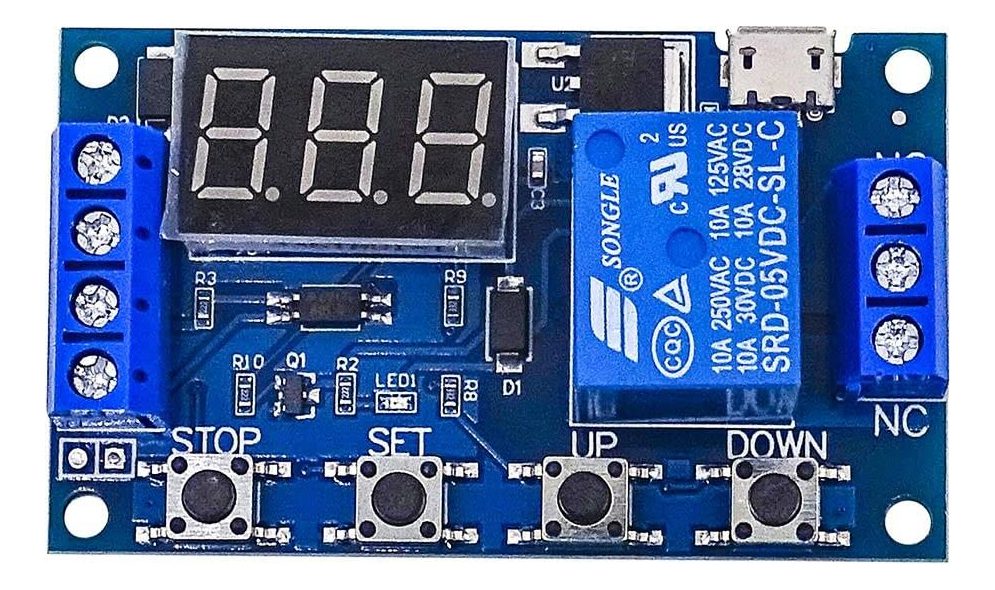

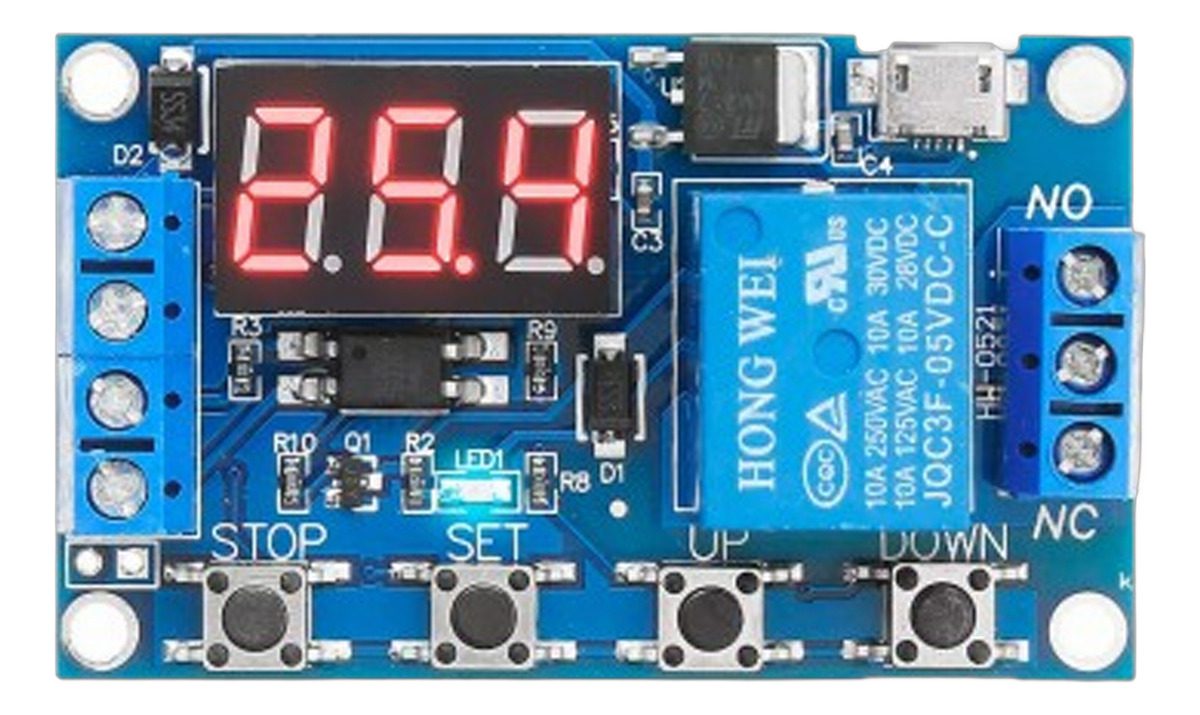

El modulo se compone de una pantalla digital de led de 3 dígitos, un rele, cuatro botones, una entrada micro USB y borneras de entrada y salida

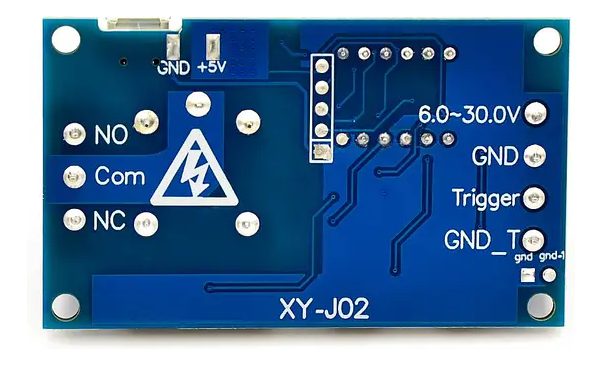

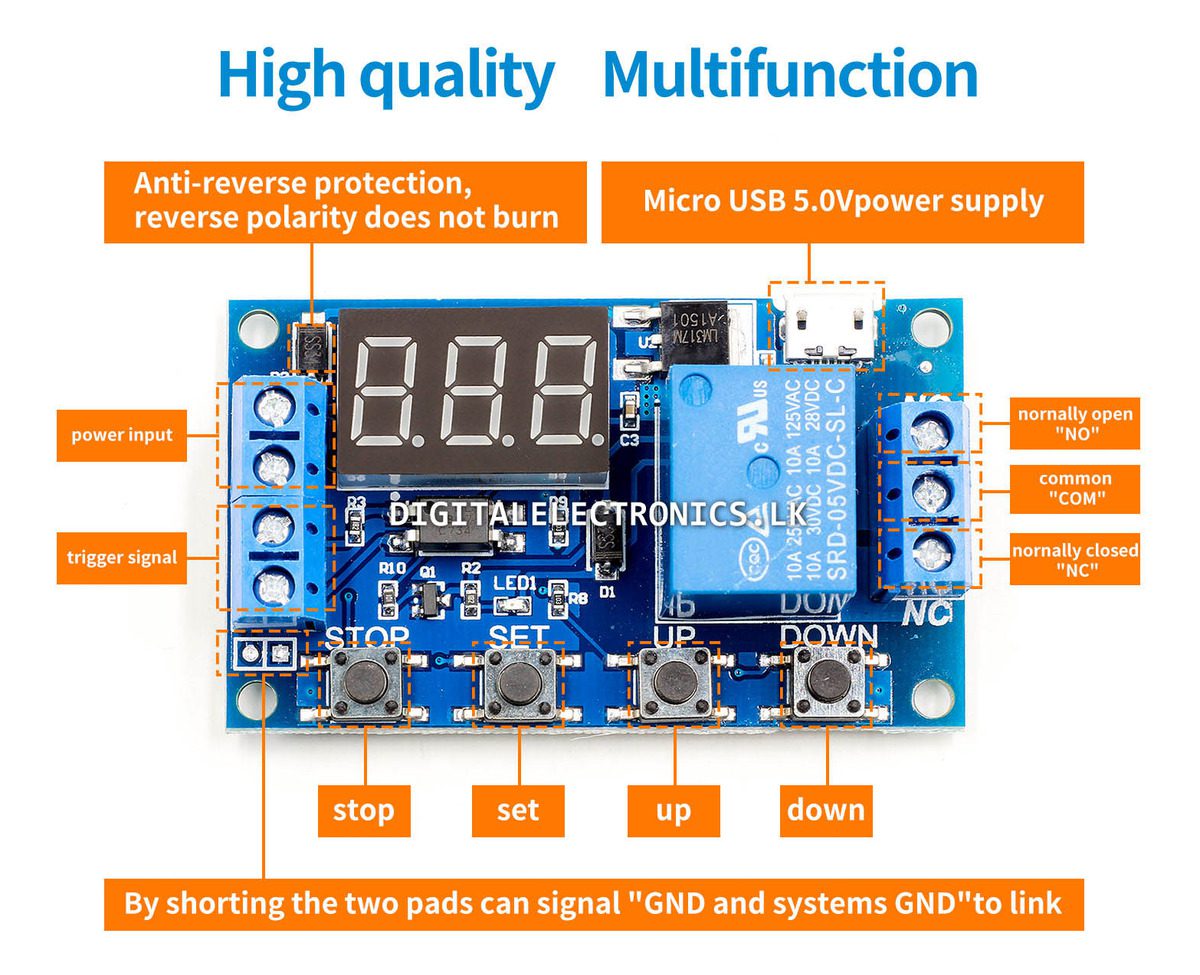

En las borneras del rele encontramos el común normalmente abierto y el normalmente cerrado, en las borneras de entrada encontramos el positivo que es el que proporciona tensión a circuito, el negativo que cierra el circuito, y el disparador el del medio, este activa el circuito cuando recibe tensión

CUENTA CON 3 MODOS DE TRABAJO:

– 1. Primero asegúrese de que el modo de operación de relay

– 2. De acuerdo con el modo de relay de funcionamiento, la interfaz principal (el módulo de alimentación parpadeará el modo de operación actual; modo estándar P1.1, luego se conectará a la interfaz principal); mantenga presionada la tecla SET dos segundos y luego ingrese al modo de interfaz de selección; presionando las teclas ARRIBA, ABAJO para elegir la configuración de modo

– 3. Después de seleccionar el modo, presione brevemente SET para configurar el parámetro correspondiente, luego el parámetro que desea configurar destellará, presione UP o DOWN para establecer el valor del parámetro, (soporte de pulsación prolongada). Después de configurar el valor del parámetro, presione brevemente la tecla STOP para elegir el lugar decimal; elija el intervalo de tiempo (el intervalo de tiempo correspondiente es 0.1 s-999 min); Presione brevemente SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo que el anterior

– 4. Después del parámetro del modo de configuración, presione y mantenga presionado el botón SET y luego mantenga presionado; el modo de configuración actual parpadeará, luego vuelva a la interfaz principal; define el parámetro de éxito

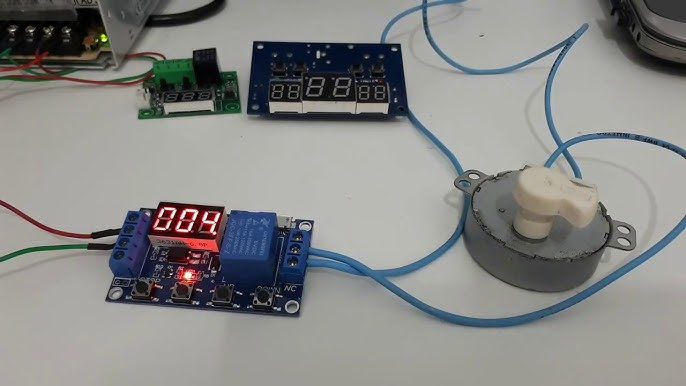

– Modo P-1: El primer modo es una cuenta atrás simple, al poner en contacto el positivo y el disparador, se inicia una cuenta atrás el rele se activara durante el tiempo que se le haya fijado

– Modo P-2: con el segundo modo tenemos un tiempo de retardo hasta que se active el relay, la primera cifra de tiempo sera el retardo hasta que se activa el relay y la segunda cifra es el tiempo que este estará activado, una señal de gatillo y la cuenta regresiva comienza, T1 segundos después, el relay permanece abierto T2 segundos.

– Modo P-3: el tercer modo es un ciclo, seleccionamos la primera cifra de tiempo para que el relay este activado y la segunda cifra para que se desactive, este ciclo se repetirá indefinidamente . abierto T1 segundos, desconecte T2 segundos, bucle infinito. Los usuarios pueden fijar el relay de tiempo T1 y T2.

ESPECIFICACIONES

– Pantalla de 3 digitos 7 segmentos
– Entrada MicroUSB
– Modos de funcionamiento: P1/P2/P3.
– Carga nominal: 10A 250VAC/ 10A 125VAC/ 10A 30VDC/ 10A 28VDC;
– Alimentacion: 6 a 30VDC;
– Tiempo de ajuste: 0,1 a 99,9 segundos, 1 a 999 segundos e 1 a 999 minutos;
– Salida: 3 bornera 1 NA (normal aberto), 1 NC (normal cerrado), C (comum);
– corriente por canal: 10A;
– Dimensiones: 63x38x20mm;
– Peso: 26g.

LA COMPRA INCLUYE

– 1 – Modulo de retardo con salida de relay
