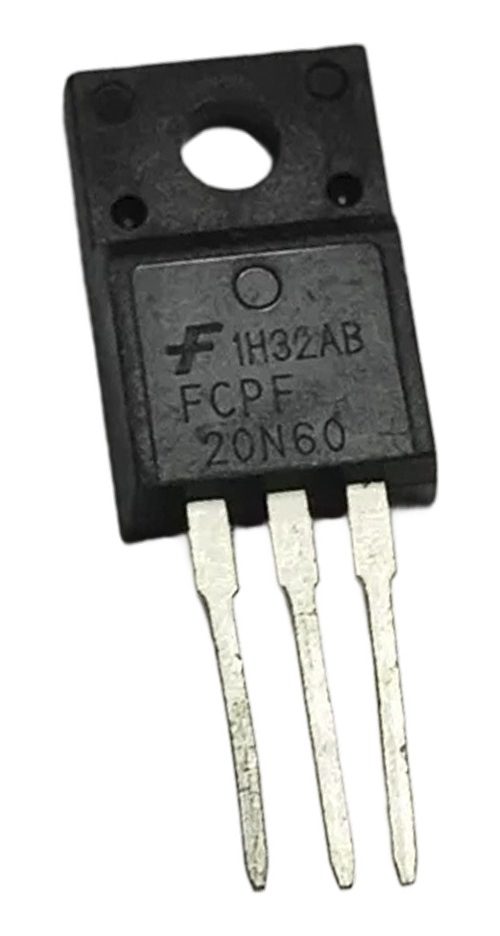

# MOSFET FCPF20N60 – Transistor de Potencia de Alta Eficiencia
## Introducción
El FCPF20N60 es un MOSFET de canal N de alta potencia con tecnología SuperFET, diseñado específicamente para aplicaciones de conmutación de alta velocidad y eficiencia energética. Este transistor de potencia incorpora la avanzada tecnología de unión super-junction (SJ) que utiliza un mecanismo de equilibrio de carga para lograr una resistencia de conducción excepcionalmente baja y un rendimiento superior en aplicaciones de electrónica de potencia. Con su capacidad para manejar 600V y 20A, este componente se posiciona como una solución ideal para profesionales técnicos, reparadores y entusiastas de la electrónica que buscan optimizar sus diseños de conversión de energía.
## Especificaciones Técnicas
**Características Principales:**
– Voltaje Drain-Source (VDSS): 600V (650V a 150°C)
– Corriente de Drenaje Continua (ID): 20A a 25°C, 12.5A a 100°C
– Resistencia Drain-Source en conducción (RDS(on)): 190 mOhm máximo, 150 mOhm típico
– Carga de puerta ultra baja (Qg): 75 nC típico
– Capacitancia de salida efectiva (Coss): 165 pF típico
– Voltaje Gate-Source máximo (VGSS): +/-30V
– Temperatura de operación: -55°C a +150°C
– Disipación de potencia: 39W (FCPF20N60)
– Resistencia térmica Junction-to-Case: 3.2°C/W
– Tiempo de subida (tr): 140 nS
– Encapsulado: TO-220F (Full-pack)
– 100% probado en avalancha
– Componente libre de plomo y compatible con RoHS
## Ventajas Tecnológicas
El FCPF20N60 utiliza tecnología SuperFET que proporciona un equilibrio óptimo entre baja resistencia de conducción y rendimiento de conmutación. Esta tecnología ha sido especialmente desarrollada para minimizar las pérdidas por conducción, proporcionar un rendimiento de conmutación superior, y soportar tasas extremas de dv/dt y mayor energía de avalancha. La estructura de super-unión permite una densidad de corriente más alta que los MOSFET convencionales, lo que resulta en un dispositivo más eficiente y compacto.
## 15 Aplicaciones Prácticas
**Fuentes de Alimentación:**
– Diseño de fuentes conmutadas (SMPS) de alta eficiencia para equipos industriales
– Implementación en convertidores AC-DC para sistemas de telecomunicaciones
– Desarrollo de fuentes de alimentación para servidores de alto rendimiento
**Aplicaciones de Energía Renovable:**
– Inversores solares para sistemas fotovoltaicos residenciales y comerciales
– Controladores de carga para sistemas de almacenamiento de energía
– Convertidores DC-DC en sistemas de energía eólica de pequeña escala
**Iluminación y Control:**
– Balastos electrónicos para iluminación LED industrial
– Controladores de motores para sistemas de ventilación y refrigeración
– Sistemas de iluminación de emergencia con alta eficiencia energética
**Equipos Electrónicos:**
– Circuitos de protección contra sobrecorriente en equipos médicos
– Etapas de potencia en amplificadores de audio de clase D
– Sistemas de alimentación ininterrumpida (UPS) para equipos críticos
**Aplicaciones Industriales:**
– Control de motores en sistemas de automatización industrial
– Soldadoras electrónicas de precisión
– Cargadores rápidos para baterías industriales
## Ventajas para el Técnico Profesional
Este MOSFET representa una solución ideal para técnicos y profesionales que buscan optimizar sus diseños electrónicos. Su baja resistencia de conducción se traduce directamente en menor generación de calor y mayor eficiencia energética, lo que permite crear equipos más compactos y con menor necesidad de disipación térmica. La capacidad de conmutación de alta velocidad facilita el diseño de convertidores más eficientes que operan a frecuencias más altas, reduciendo el tamaño de los componentes magnéticos.
El encapsulado TO-220F ofrece excelente disipación térmica y facilidad de montaje, características esenciales para reparaciones profesionales y proyectos de desarrollo. Además, su robustez ante eventos de avalancha garantiza una mayor fiabilidad en aplicaciones donde pueden ocurrir transitorios de voltaje, proporcionando una mayor vida útil al equipo.
## Consideraciones de Diseño
Para aprovechar al máximo el rendimiento del FCPF20N60, considere las siguientes recomendaciones técnicas:
– Utilice un diseño de PCB con pistas anchas para el drenaje y la fuente para minimizar la inductancia parásita
– Implemente circuitos de gate driver adecuados para optimizar los tiempos de conmutación
– Considere la resistencia térmica del sistema completo para garantizar una operación dentro de los límites de temperatura
– Incorpore redes snubber cuando sea necesario para controlar los picos de voltaje durante la conmutación
– Mantenga las conexiones de gate lo más cortas posible para reducir oscilaciones indeseadas
## Conclusión
El MOSFET FCPF20N60 representa una solución de alta tecnología para aplicaciones de electrónica de potencia que requieren eficiencia energética superior y confiabilidad a largo plazo. Su avanzada tecnología SuperFET y sus características técnicas excepcionales lo convierten en un componente esencial para técnicos profesionales que buscan optimizar sus diseños y reparaciones. Al incorporar este transistor en sus proyectos, estará utilizando un componente de vanguardia que le permitirá alcanzar nuevos niveles de rendimiento y eficiencia energética, satisfaciendo las demandas cada vez más exigentes de la electrónica moderna.
