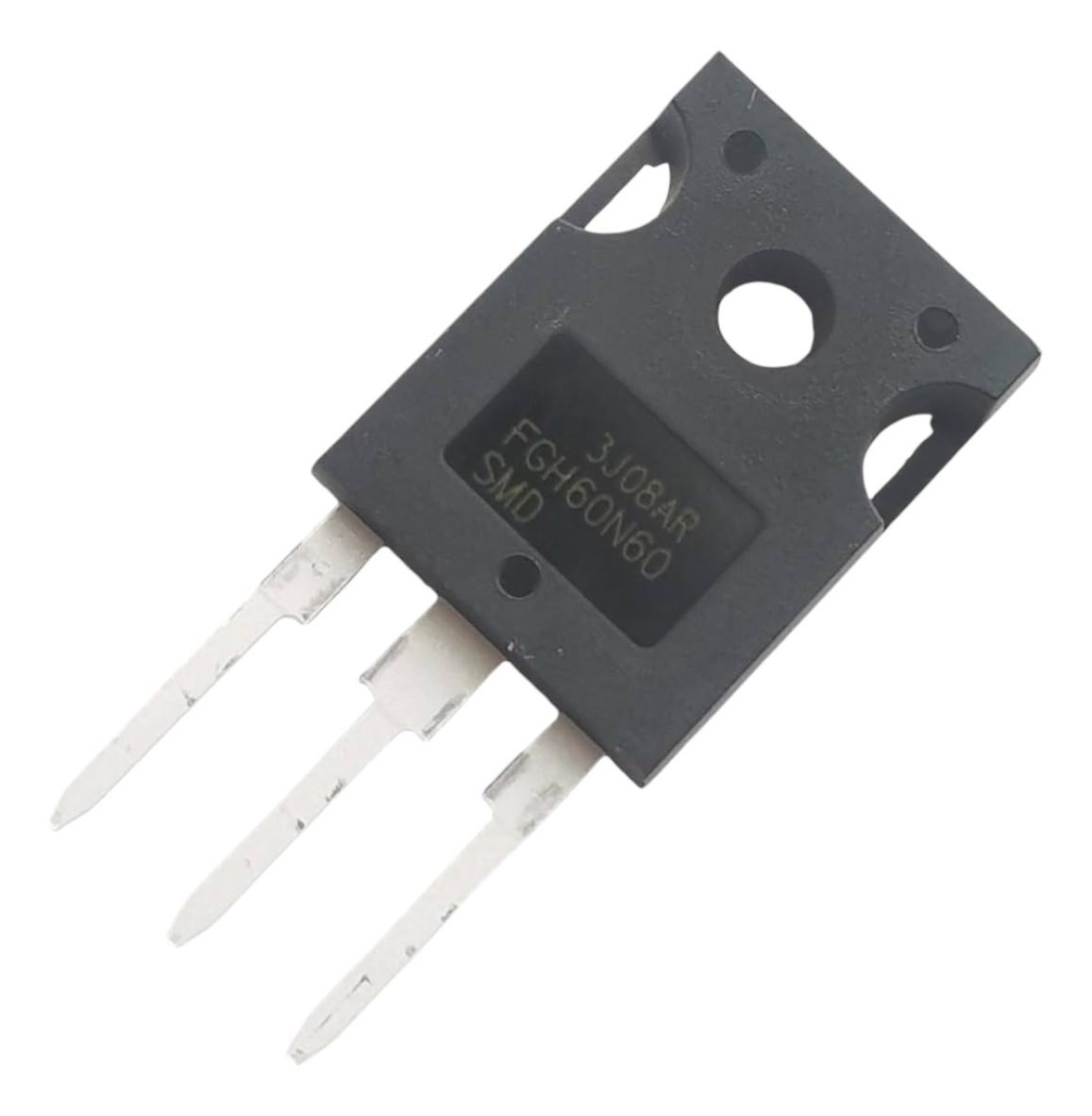

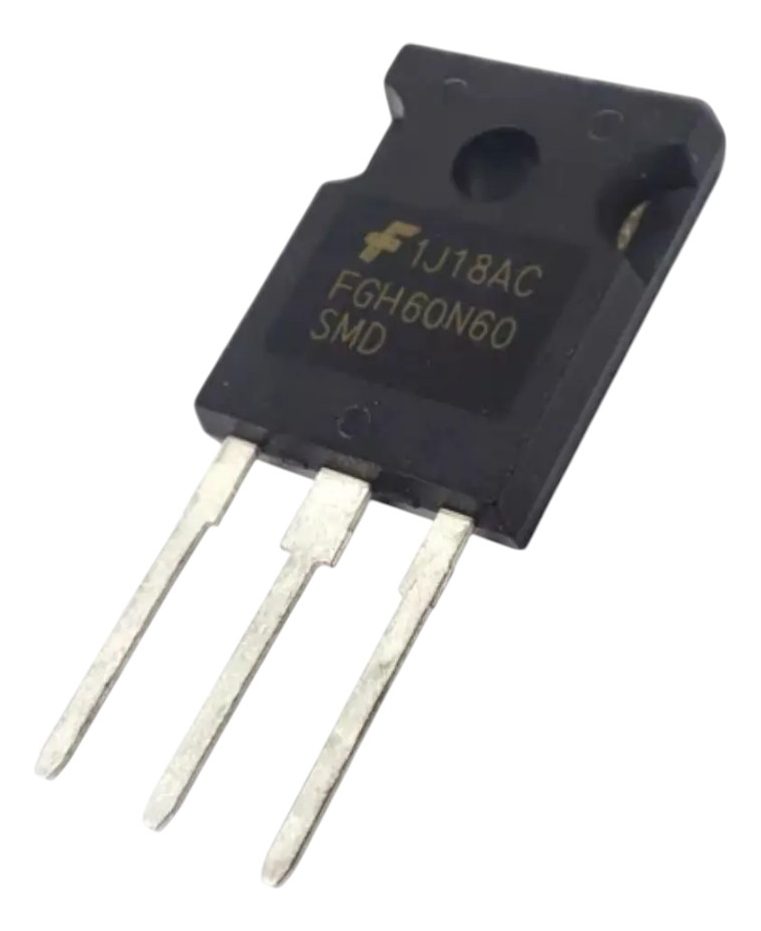

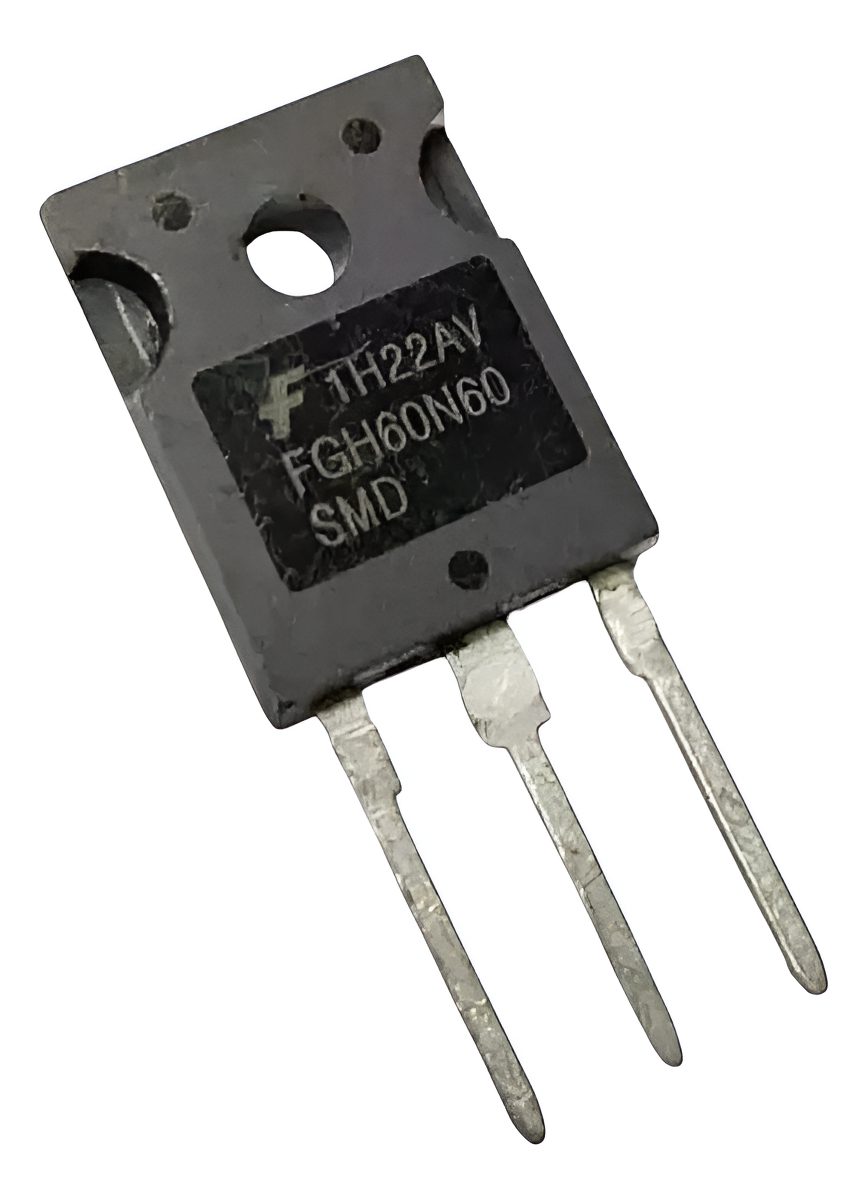

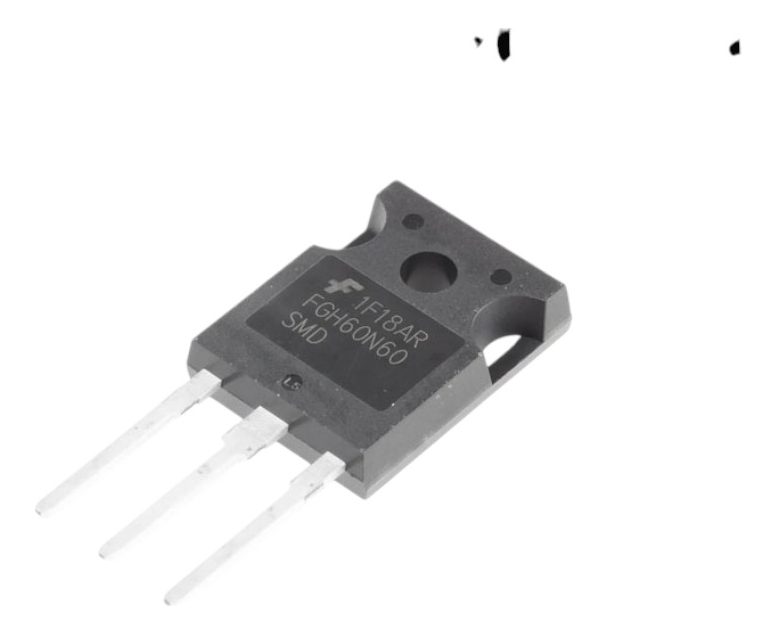

TRANSISTOR IGBT FGH60N60SMD – 600V 60A FIELD STOP – ALTA EFICIENCIA
* INTRODUCCION *
El FGH60N60SMD es un transistor IGBT de tecnología Field Stop de segunda generación diseñado para aplicaciones de potencia donde la eficiencia energética es crítica. Este componente combina las ventajas de un MOSFET en la entrada con la capacidad de manejo de corriente de un transistor bipolar, ofreciendo pérdidas mínimas de conmutación y conducción.
Su diseño avanzado incorpora un diodo anti-paralelo integrado, eliminando la necesidad de componentes externos y optimizando el espacio en tu diseño.
* CARACTERISTICAS TECNICAS PRINCIPALES *
– Voltaje colector-emisor (Vce): 600V
– Corriente máxima de colector: 60A a 100 grados C / 120A a 25 grados C
– Voltaje de saturación: 1.9V típico a 60A
– Voltaje umbral gate-emisor: 3.5V a 6.0V
– Temperatura máxima de operación: 175 grados C
– Tiempo de subida: 47ns típico
– Capacitancia de salida: 270pF
– Carga total de gate: 189nC

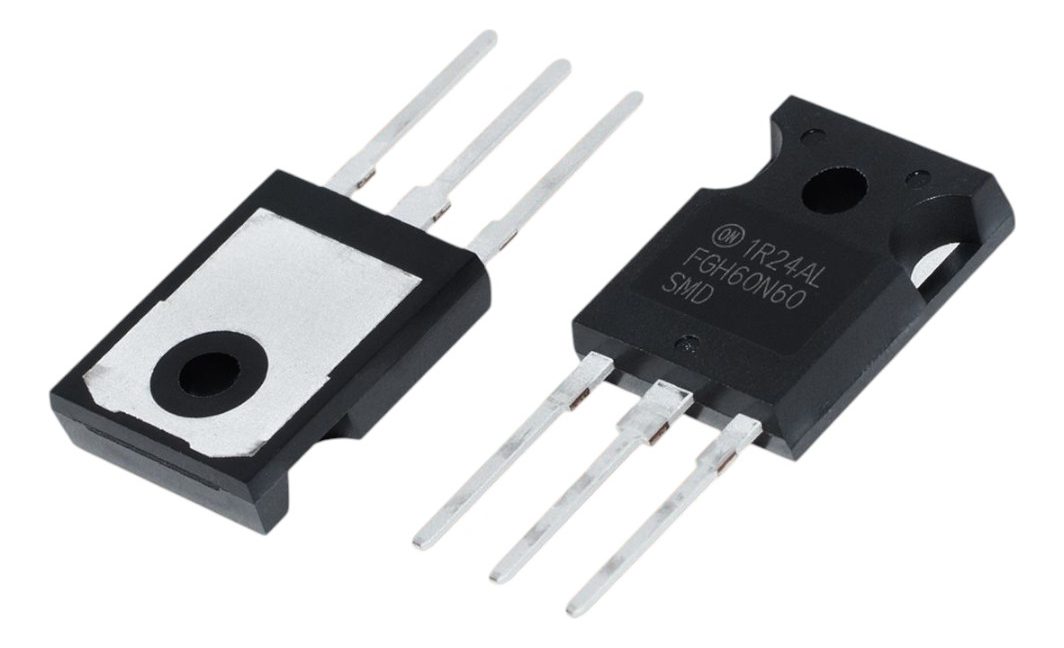

– Encapsulado: TO-247-3LD para fácil montaje y disipación térmica
– Resistencia térmica junction-case: 0.25 grados C/W
* APLICACIONES DE REPARACION Y HOBBISTAS *
** Reparación Profesional **
– Inversores solares fotovoltaicos (reemplazo directo en sistemas dañados)
– Sistemas UPS industriales y domésticos
– Equipos de soldadura por arco (alta corriente, conmutación rápida)
– Convertidores PFC en fuentes switching
– Sistemas de telecomunicaciones de respaldo
** Proyectos Hobbistas Avanzados **
– Inversores de corriente 12V/24V a 220V
– Controladores de motores brushless de alta potencia
– Fuentes switching de laboratorio
– Sistemas de calentamiento por inducción
– Proyectos de energía renovable caseros
* DONDE ES SUPER UTIL ESTE MODULO *
Este IGBT destaca especialmente en:
– **Inversores solares comerciales**: Su baja pérdida de conmutación (7.5uJ/A) maximiza la eficiencia energética
– **Soldadoras industriales**: Maneja picos de corriente de hasta 180A sin comprometer la vida útil
– **Cargadores automotrices**: Versión optimizada cumple estándares automotrices de alta exigencia
– **Sistemas ESS (Energy Storage Systems)**: Optimizado para gestión inteligente de baterías
* USO COMUN Y ALTO VALOR *
** Aplicaciones de Alto Volumen **
– Fuentes switching comerciales (200W a 2kW)
– Drivers para motores trifásicos industriales
– Equipos de aire acondicionado inverter
– Sistemas de corrección de factor de potencia
– Convertidores DC-DC de alta eficiencia
** Ventajas Competitivas **
– Coeficiente de temperatura positivo facilita operación en paralelo
– Tecnología Field Stop reduce pérdidas hasta 30% vs IGBTs convencionales
– Distribución de parámetros optimizada para fabricación en serie
– Compatible con drivers estándar (15V gate drive)
* ESPECIFICACIONES DE CONMUTACION *
– Tiempo de encendido: 18ns típico
– Tiempo de apagado: 104ns típico
– Energía de encendido: 1.26mJ típica
– Energía de apagado: 7.5uJ/A
El FGH60N60SMD representa la evolución en semiconductores de potencia, ofreciendo el equilibrio perfecto entre performance, confiabilidad y costo-efectividad para tus proyectos más exigentes.
