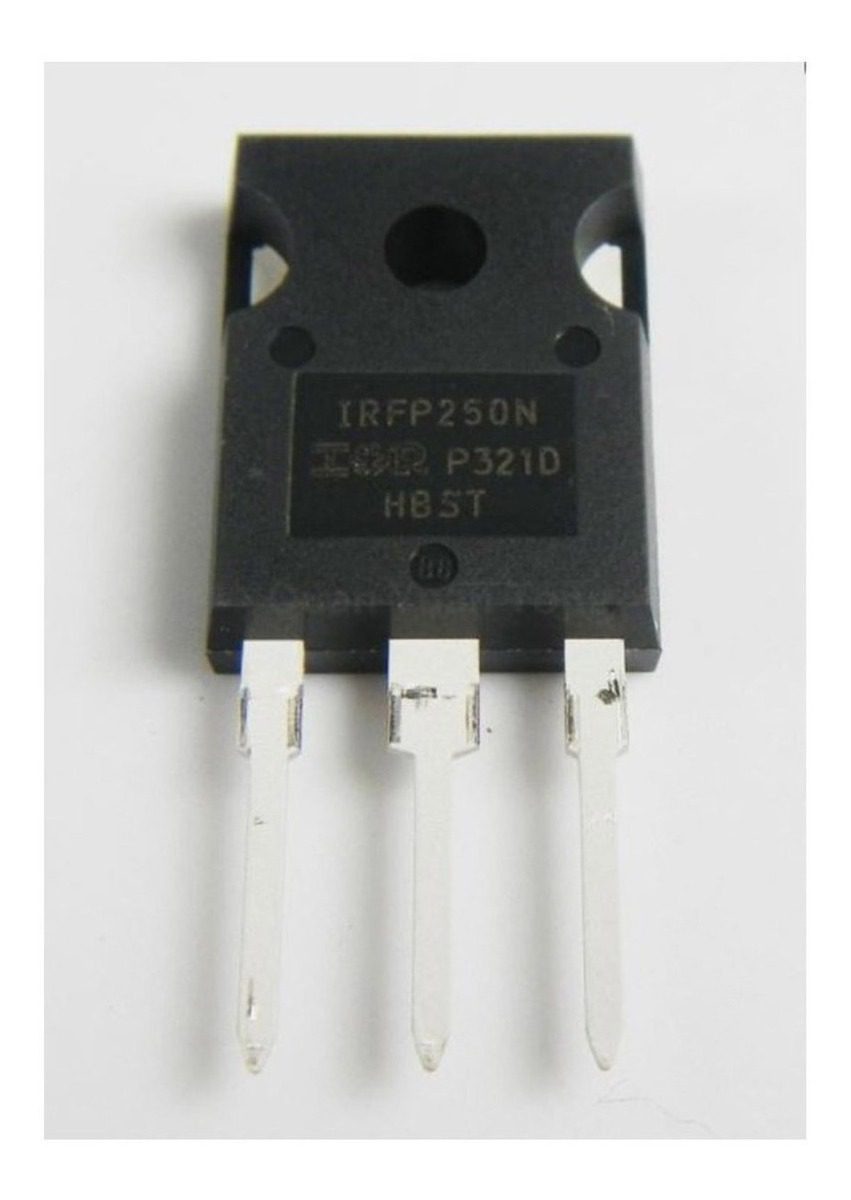

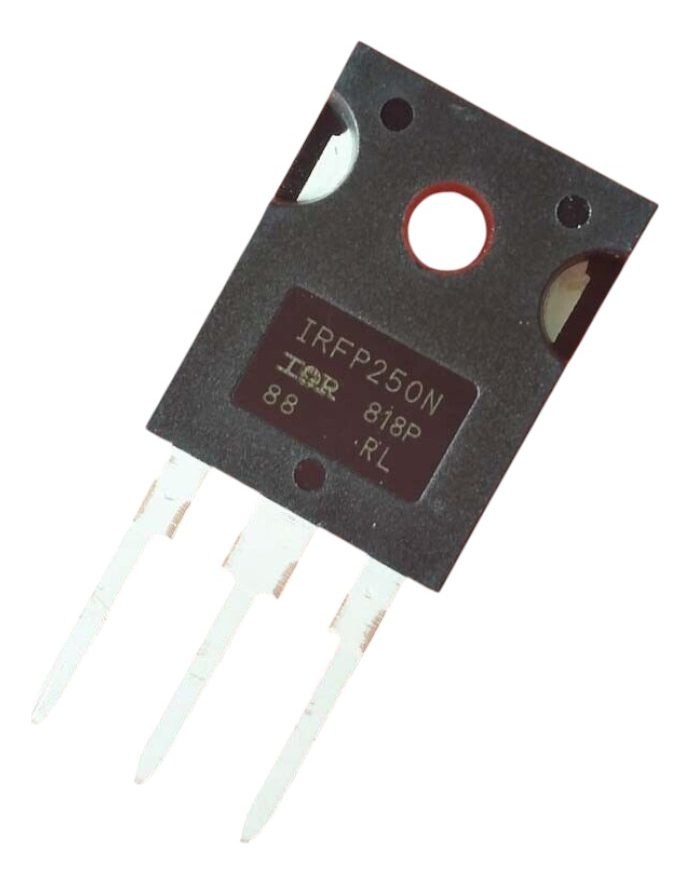

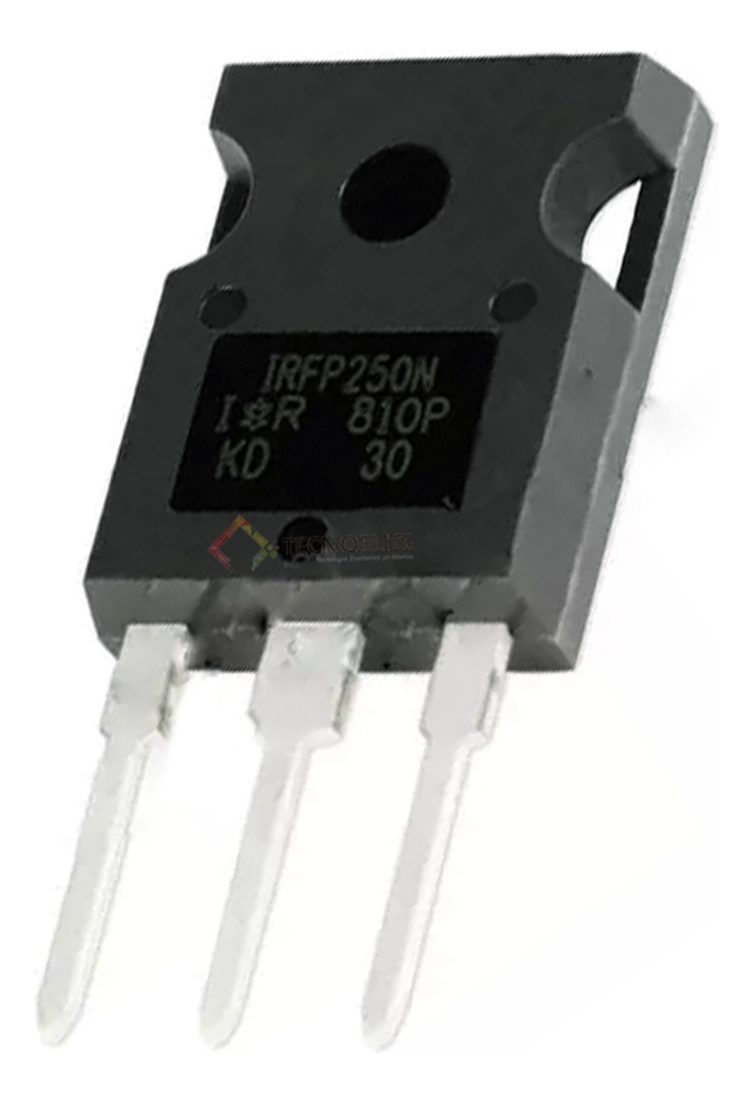

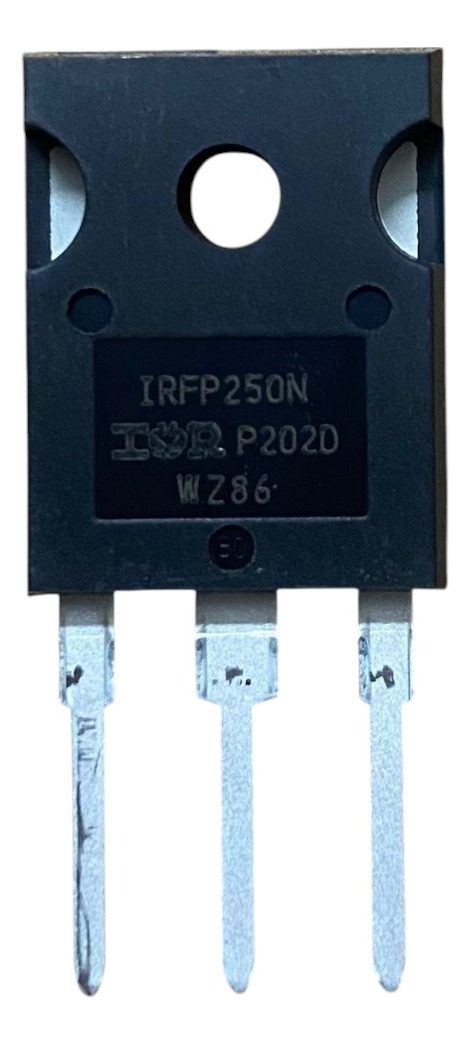

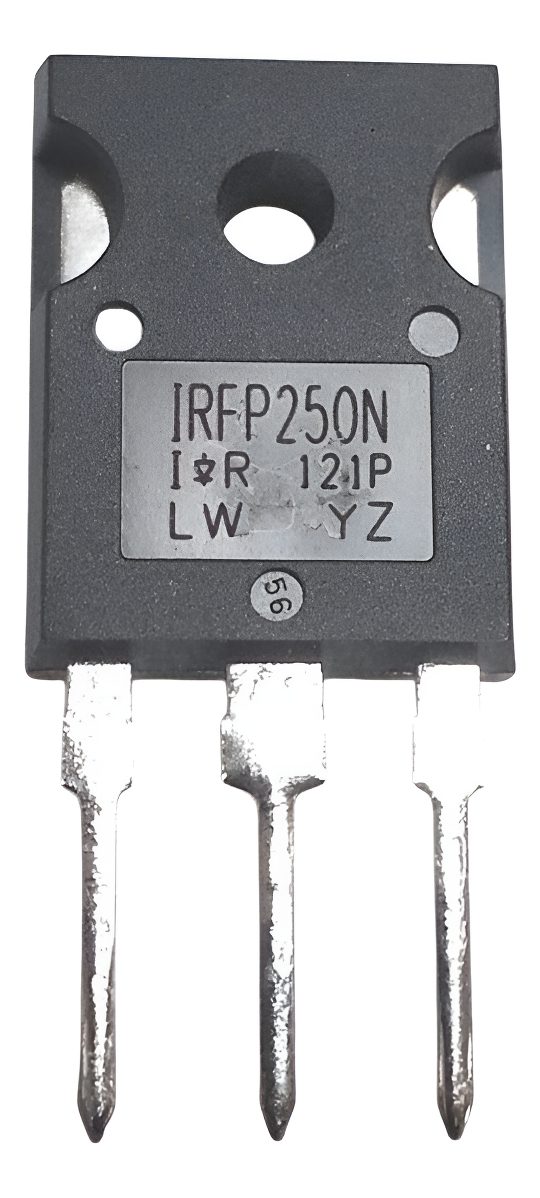

TRANSISTOR MOSFET IRFP250N
Solucion Profesional para Alta Potencia
===============================================================================
* INTRODUCCION TECNICA *
El IRFP250N representa la evolucion en tecnologia MOSFET de canal N, diseñado
específicamente para aplicaciones de alta potencia donde la confiabilidad y
eficiencia son críticas. Este componente de quinta generación incorpora
procesos avanzados de fabricación que garantizan rendimiento superior en
condiciones extremas de operación.
Fabricado con tecnología HEXFET de Infineon Technologies, este transistor
combina velocidad de conmutación excepcional con capacidad de manejo de
corriente industrial, convirtiéndolo en la elección preferida de ingenieros
y técnicos especializados.
===============================================================================
* ESPECIFICACIONES TECNICAS DETALLADAS *
+—————————————————————————–+
| PARAMETROS ELECTRICOS PRINCIPALES |
+—————————————————————————–+
| • Tipo: N-Channel Enhancement Mode MOSFET |
| • Voltaje Drain-Source (VDS): 200V |
| • Corriente Continua Drenaje (ID): 30A @ 25 grados C |
| • Corriente Pulsada Máxima (IDM): 120A |
| • Resistencia Drain-Source (RDS on): 75 miliOhmios @ 10V |
| • Voltaje Gate-Source (VGS): +/- 20V |
| • Voltaje Umbral Gate (VGS th): 4V máximo |
| • Disipación Potencia Máxima (PD): 214W @ 25 grados C |
+—————————————————————————–+
+—————————————————————————–+
| CARACTERISTICAS DE CONMUTACION |
+—————————————————————————–+
| • Tiempo de Subida (tr): 43 nanosegundos |
| • Tiempo de Bajada (tf): 33 nanosegundos |
| • Tiempo Encendido (td on): 14 nanosegundos |
| • Tiempo Apagado (td off): 41 nanosegundos |
| • Carga Total Compuerta (Qg): 123 nC @ 10V |
| • Capacitancia Entrada (Ciss): 2159 pF @ 25V |
| • Capacitancia Salida (Coss): 315 pF |
+—————————————————————————–+
+—————————————————————————–+
| ESPECIFICACIONES TERMICAS Y MECANICAS |
+—————————————————————————–+
| • Temperatura Operación: -55 grados C a +175 grados C |
| • Temperatura Juntura Máxima: 175 grados C |
| • Resistencia Térmica Juntura-Carcasa: 0.583 grados C/W |
| • Empaque: TO-247AC (3 terminales) |
| • Montaje: Through-Hole con aislamiento |
| • Dimensiones: 15.875mm x 5.3mm x 20.29mm |
| • Terminal Drenaje conectado al TAB metálico |
+—————————————————————————–+
+—————————————————————————–+
| CARACTERISTICAS ESPECIALES |
+—————————————————————————–+
| • Certificación Avalanche: 100% probado |
| • Energía Avalanche: 410 mJ pulso único |
| • Tecnología: Quinta Generación HEXFET |
| • Nivel Sensibilidad Humedad: MSL-1 (Sin límite) |
| • Cumplimiento RoHS: Libre de plomo |
| • SOA: Limitado por disipación de potencia |
+—————————————————————————–+
===============================================================================
* 15 APLICACIONES PROFESIONALES DONDE DESTACA SU UTILIDAD *
[01] > FUENTES CONMUTADAS DE ALTA EFICIENCIA
Ideal para topologías Buck, Boost y Flyback hasta 200W. Su baja
resistencia RDS garantiza mínimas pérdidas por conducción.
[02] > INVERSORES DE CORRIENTE PARA SISTEMAS SOLARES
Manejo confiable de 30A continuos permite inversores robustos
para instalaciones fotovoltaicas residenciales y comerciales.
[03] > CONTROLADORES DE MOTORES DC BRUSHLESS
Conmutación ultrarrápida de 43ns posibilita control preciso
de velocidad en herramientas eléctricas profesionales.
[04] > DIMMERS LED DE ALTA POTENCIA
Control PWM eficiente para luminarias industriales y
arquitectónicas hasta 200V sin degradación térmica.
[05] > CARGADORES DE BATERIAS INTELIGENTES
Regulación precisa de corriente hasta 30A para sistemas
de respaldo UPS y vehículos eléctricos.
[06] > SOLDADORAS INVERTER PORTATILES
Capacidad avalanche probada soporta picos de corriente
en aplicaciones de soldadura por arco manual.
[07] > AMPLIFICADORES CLASE D DE AUDIO
Distorsión mínima y conmutación limpia en amplificadores
profesionales de alta fidelidad hasta 200W.
[08] > CONVERTIDORES DC-DC AISLADOS
Transformadores de potencia para equipos médicos y
telecomunicaciones con aislamiento galvánico.
[09] > SISTEMAS DE CALEFACCION ELECTRICA
Control de elementos resistivos en hornos industriales
y sistemas HVAC de precisión.
[10] > DRIVER PARA LAMPARAS HID Y XENON
Encendido confiable de lámparas de descarga de alta
intensidad en proyectores cinematográficos.
[11] > RECTIFICADORES SINCRONOS
Reemplazo de diodos Schottky en fuentes de baja tensión
mejorando eficiencia hasta 95%.
[12] > PROTECCION DE SOBRECORRIENTE ACTIVA
Interruptores electrónicos ultrarrápidos para protección
de circuitos sensibles en equipos de laboratorio.
[13] > MODULADORES PWM PARA VARIADORES
Control de velocidad en motores trifásicos industriales
con frecuencias de conmutación superiores a 20kHz.
[14] > SISTEMAS DE ELECTROEROSION (EDM)
Generación de pulsos de alta energía controlados para
maquinado de precisión en metales duros.
[15] > LASER DRIVERS DE POTENCIA
Modulación de corriente en sistemas láser industriales
para corte y grabado con control temporal de microsegundos.
===============================================================================

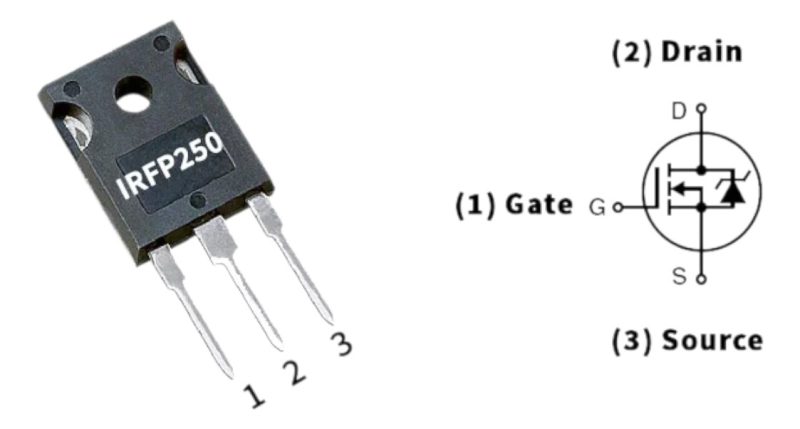

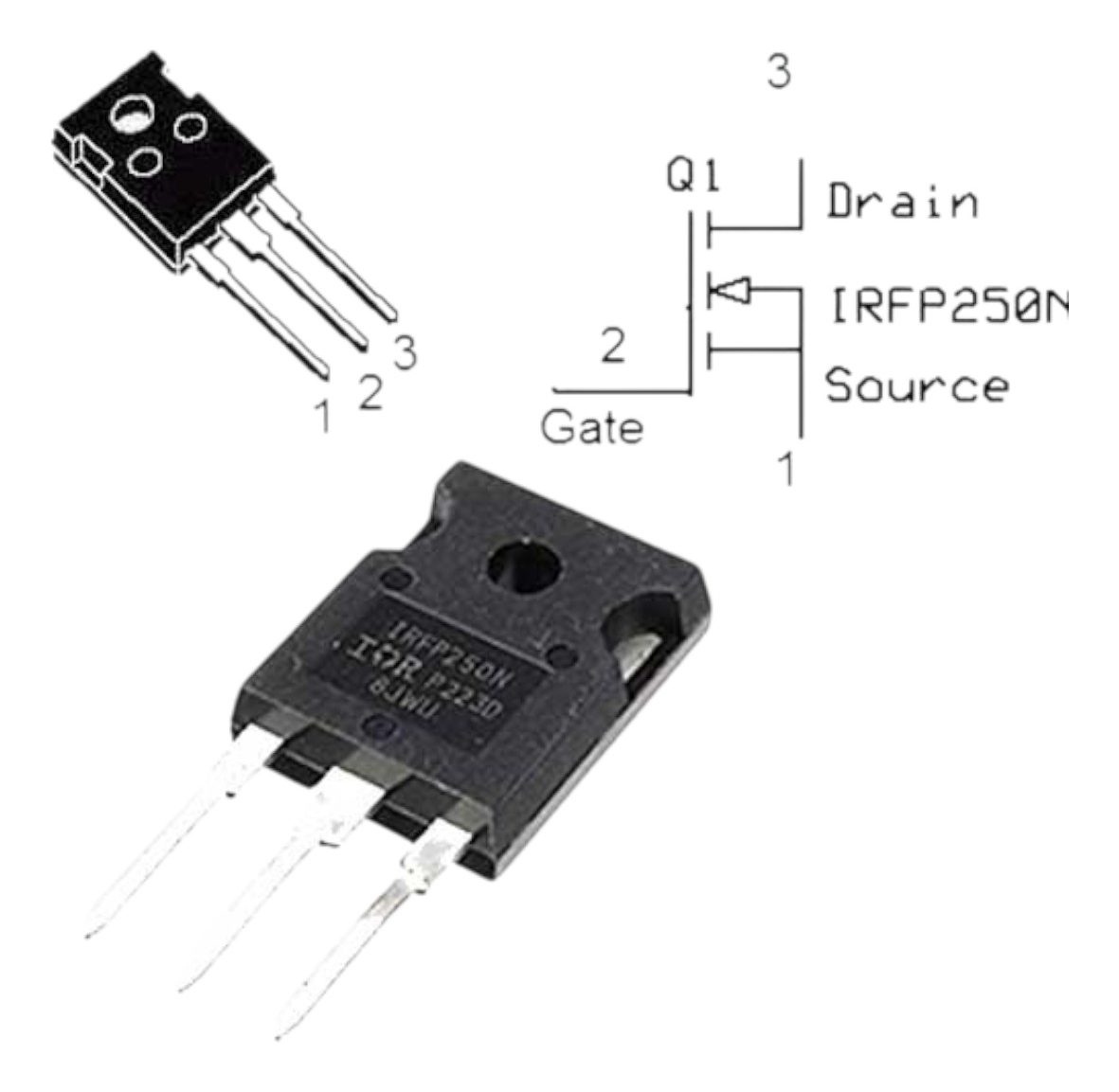

* CONFIGURACION DE PINES Y CONEXIONADO *
+- Pin 1: GATE (Compuerta)
| Control de conmutación – Requiere 10V para RDS mínima
| Impedancia entrada ultra-alta – Compatible con lógica 3.3V/5V
|
+- Pin 2: DRAIN (Drenaje)
| Terminal de potencia principal – Conectado al TAB metálico
| Disipación térmica optimizada – Requiere disipador adecuado
|
+- Pin 3: SOURCE (Fuente)
Referencia de corriente – Conexión común del circuito
Punto de medición para control de corriente
===============================================================================
* VENTAJAS COMPETITIVAS PARA EL PROFESIONAL *
• CONFIABILIDAD EXTREMA: Certificación avalanche 100% garantiza operación
segura ante sobretensiones imprevistas en aplicaciones críticas.
• EFICIENCIA TERMICA SUPERIOR: Resistencia térmica optimizada permite
operación continua sin degradación en ambientes industriales exigentes.
• VERSATILIDAD DE DISEÑO: Amplio SOA facilita adaptación a múltiples
topologías sin comprometer márgenes de seguridad.
• FACILIDAD DE PARALELO: Características térmicas uniformes permiten
conexión paralela directa para aplicaciones de ultra-alta corriente.
• COMPATIBILIDAD UNIVERSAL: Pinout estándar TO-247 asegura reemplazo
directo en diseños existentes sin modificaciones de PCB.
===============================================================================
La especificación técnica del IRFP250N lo posiciona como la solución definitiva
para profesionales que demandan rendimiento inquebrantable en aplicaciones de
potencia. Su combinación única de velocidad, robustez y eficiencia térmica
garantiza resultados superiores en los proyectos más exigentes.
NOTA TECNICA: Requiere disipador térmico adecuado para operación continua
por encima de 100W. Considerar resistencia térmica total del
sistema para máximo rendimiento.
