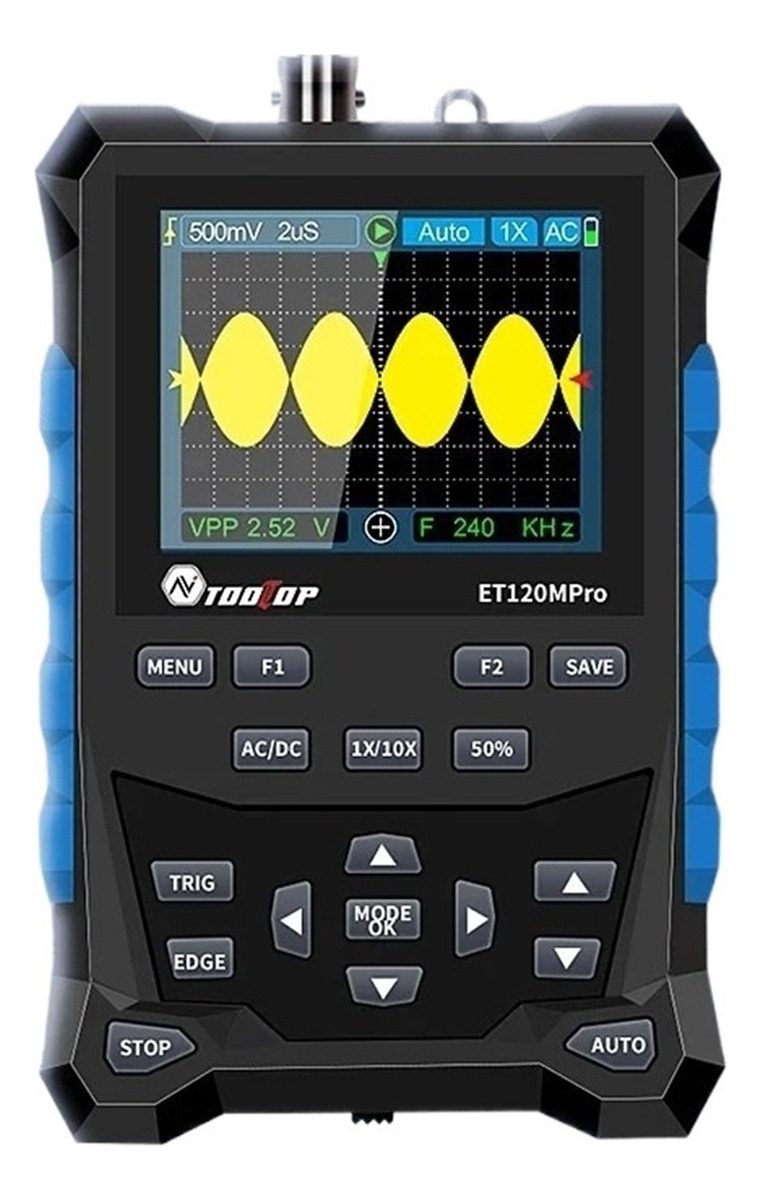

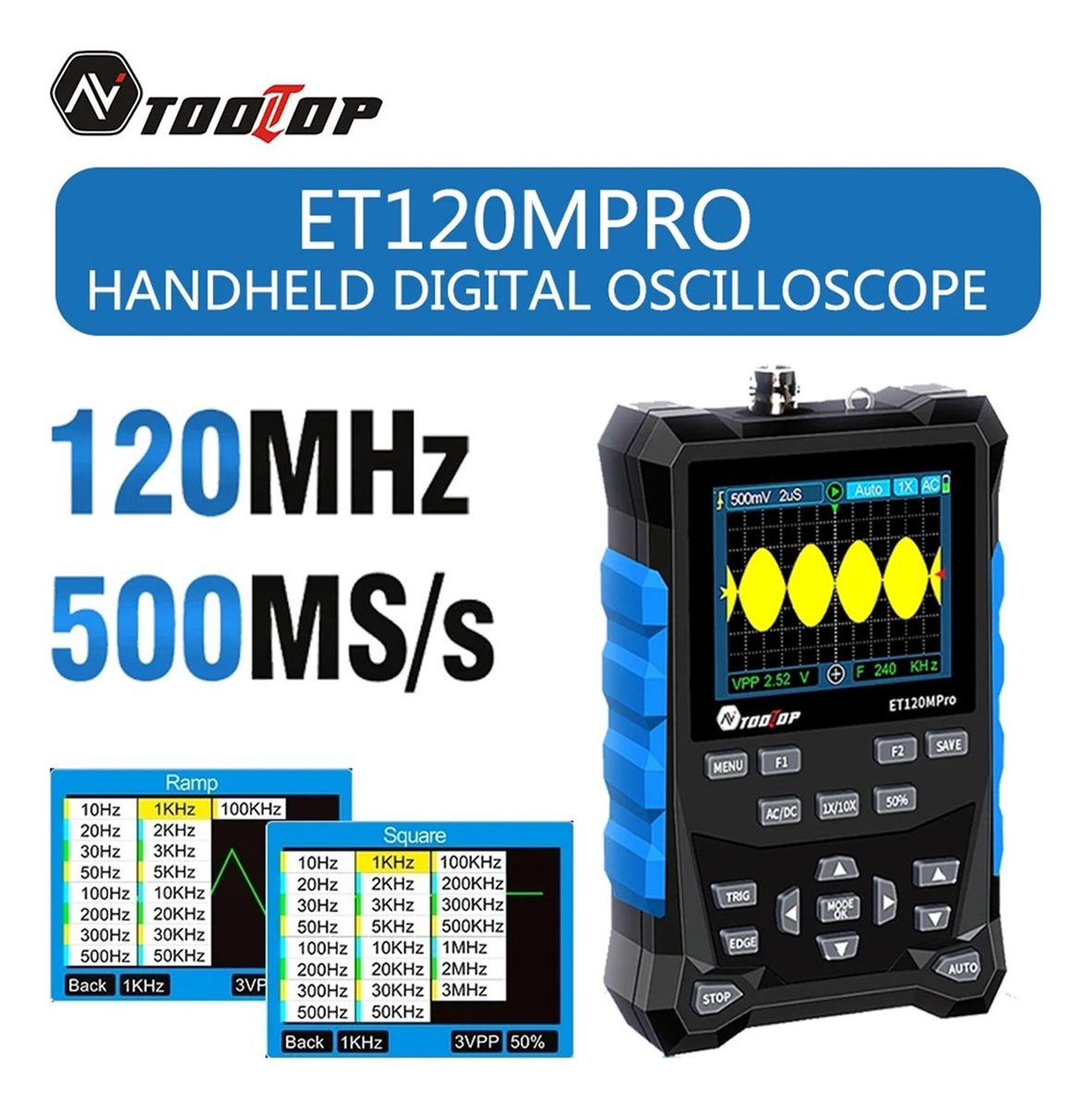

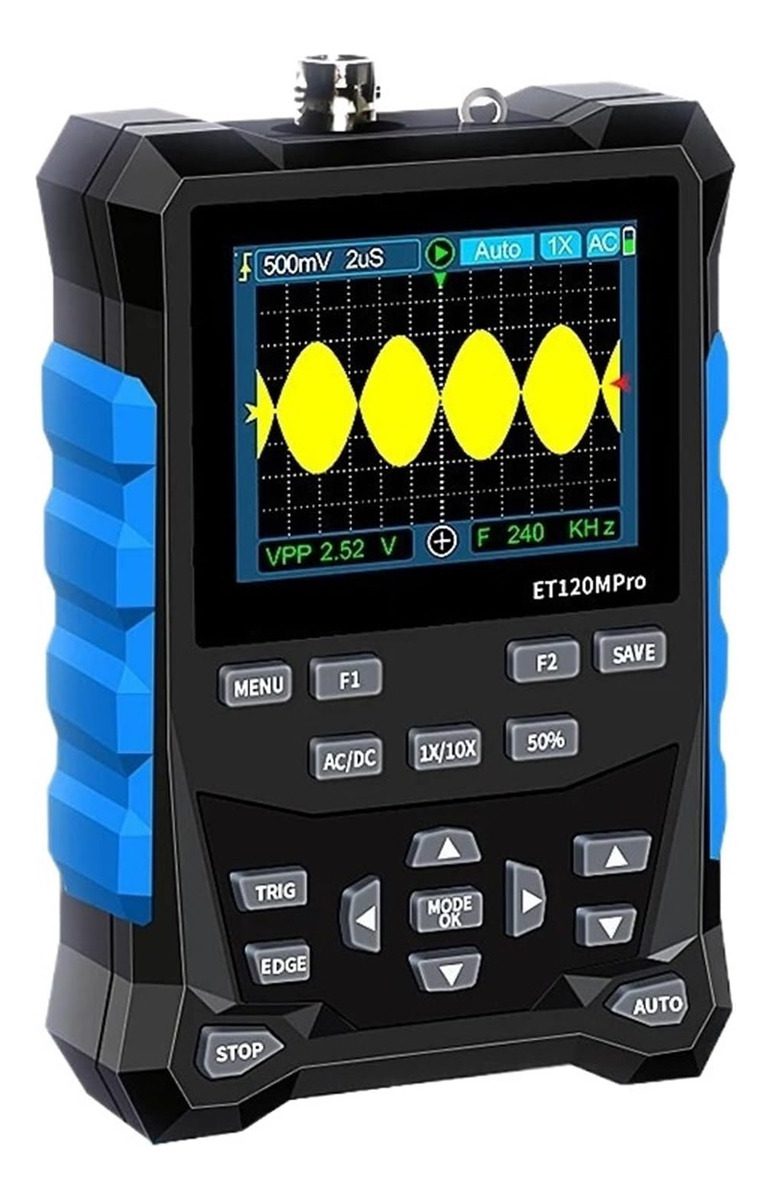

OSCILOSCOPIO PORTÁTIL ET120MPRO 120MHz
Precisión Profesional en la Palma de Tu Mano
*******************************************************************************
**INTRODUCCIÓN**
**¿Por qué un multímetro ya no es suficiente?**
Tu multímetro te dice que hay 5V, pero no puede revelarte que esos 5V tienen
picos de ruido que dañan tus componentes o que la señal se interrumpe cada
50 microsegundos.
**La diferencia entre MEDIR y VER:**
– **Multímetro:** “Hay 3.3V en la línea”
– **ET120MPro:** “La señal oscila correctamente pero tiene glitches de 8V
que causan resets aleatorios”
Para estudiantes, makers y técnicos: el ET120MPro combina las capacidades de
un osciloscopio profesional de 120MHz (que visualiza señales eléctricas en
tiempo real) con un generador de señales integrado (que produce ondas
controladas para pruebas), todo en un dispositivo portátil que conecta a tu
PC para análisis avanzado. Tu laboratorio completo en 350 gramos.

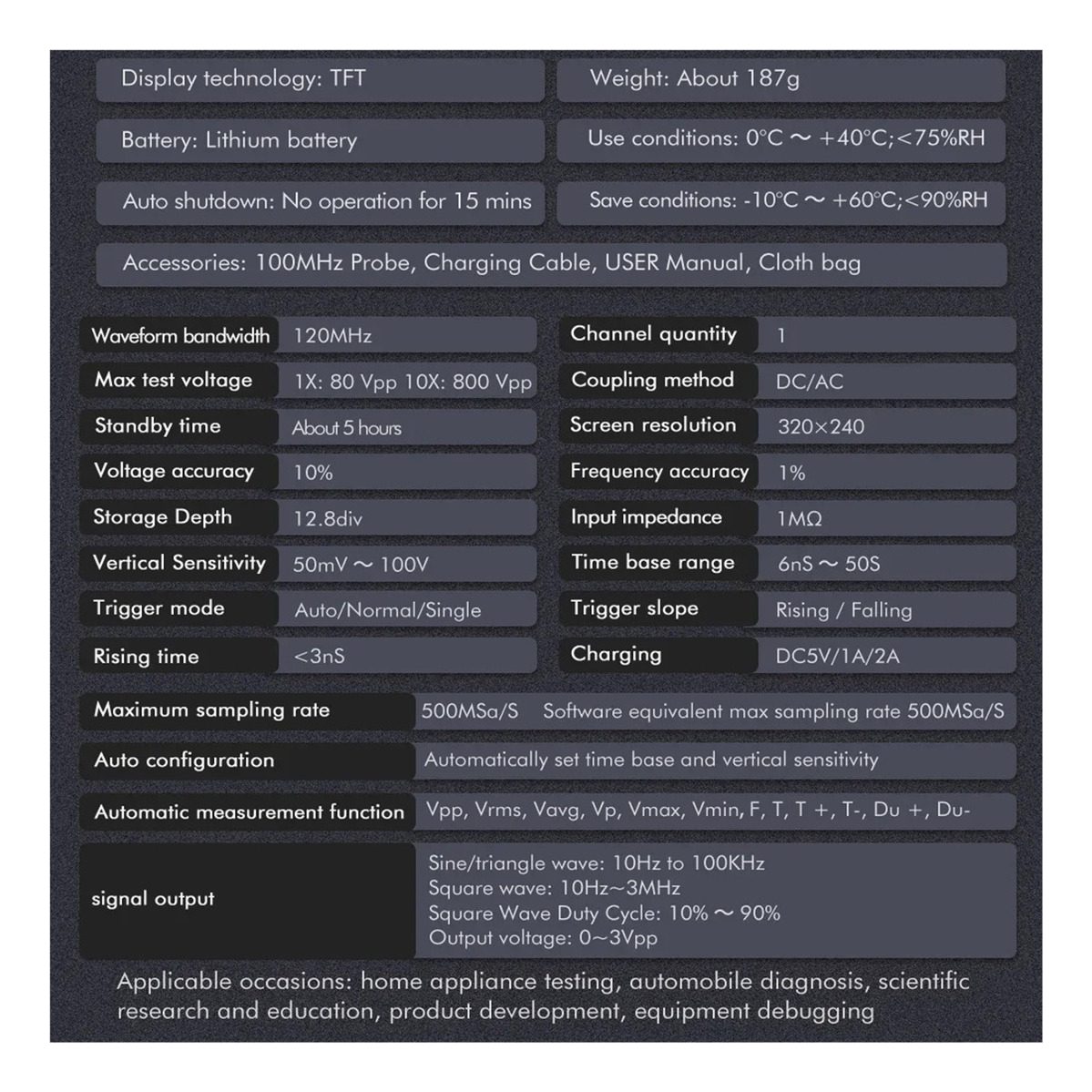

**CARACTERÍSTICAS TÉCNICAS SUPERIORES**
**ESPECIFICACIONES DE RENDIMIENTO:**
– Ancho de banda analógico: 120MHz
– Velocidad de muestreo: 500MS/s (tiempo real)
– Resolución vertical: 8 bits
– Precisión vertical: +-(5% + 0.2div)
– Rango de base de tiempo: 6ns/div ~ 50s/div
– Precisión de base de tiempo: +-(0.01% + 0.1div)
**PANTALLA Y VISUALIZACIÓN:**
– Display LCD a color: 320×240 pixeles
– Área de visualización: 50mm x 40mm
– Retroiluminación blanca ajustable (8 niveles)
– Interfaz intuitiva optimizada para uso profesional
**SISTEMA DE ALIMENTACIÓN:**
– Batería de litio 18650 recargable
– Autonomía: 6 horas de uso continuo
– Carga vía USB Tipo-C (5V)
– Apagado automático tras 15 minutos sin uso
**CAPACIDADES DE MEDICIÓN:**

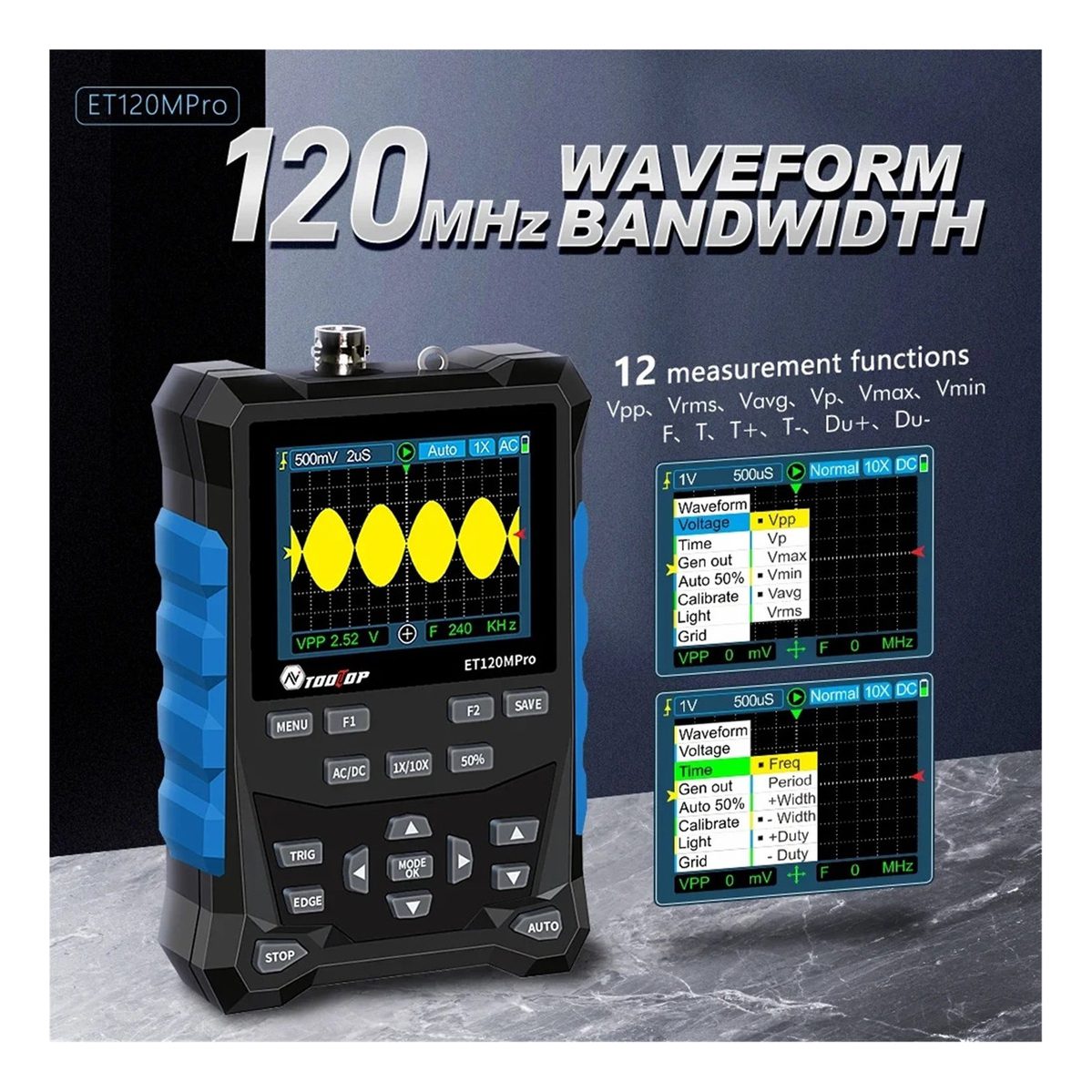

– 12 parámetros automáticos: Vpp, Vrms, Vavg, Vp, Vmax, Vmin,
F, T, T+, T-, Du+, Du-
– Sensibilidad vertical: X1: 50mV/div ~ 10V/div | X10: 500mV/div ~ 100V/div
– Voltaje máximo de prueba: X1: 80Vpp | X10: 800Vpp
– Impedancia de entrada: X1: 1MO | X10: 10MO

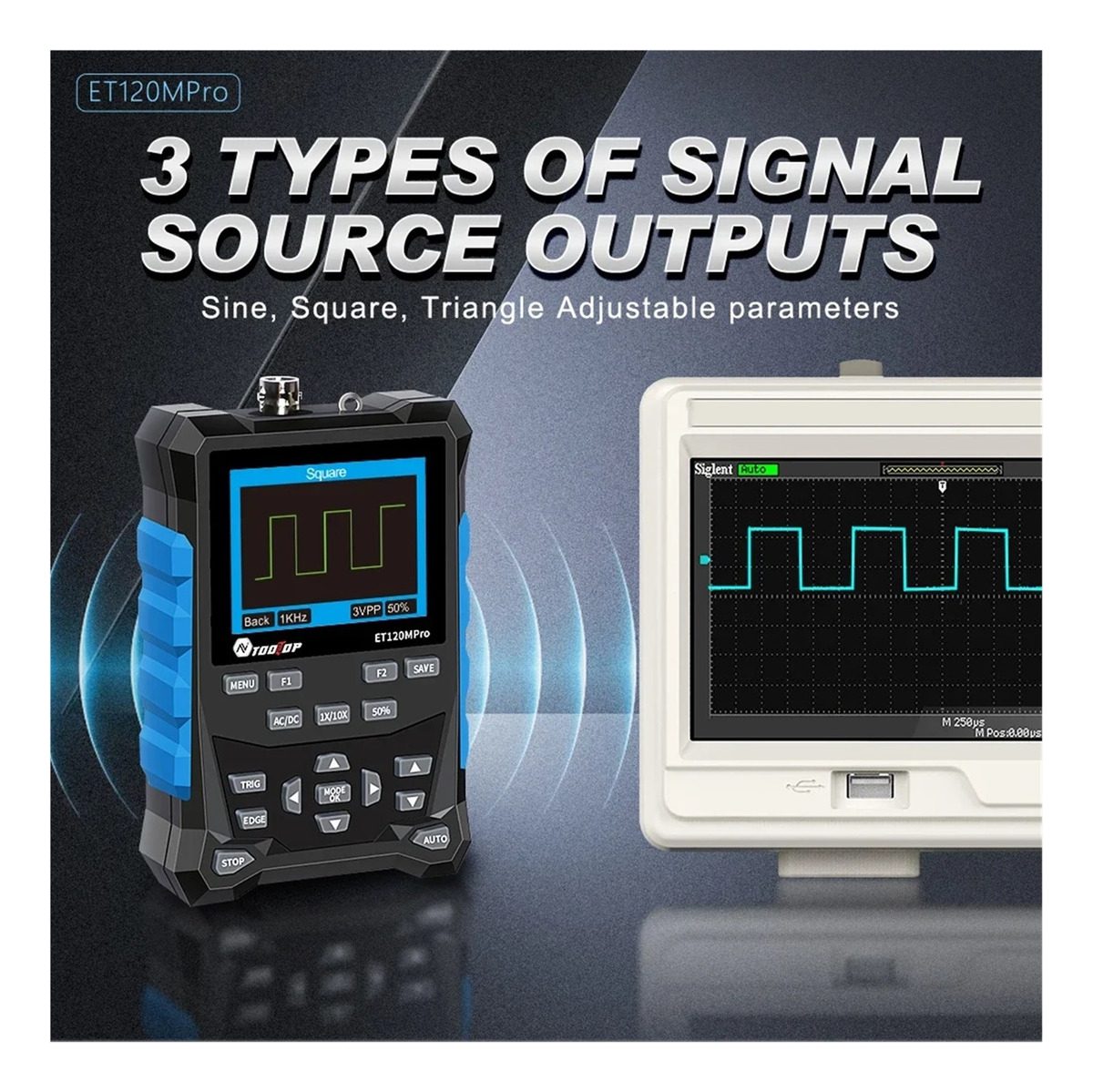

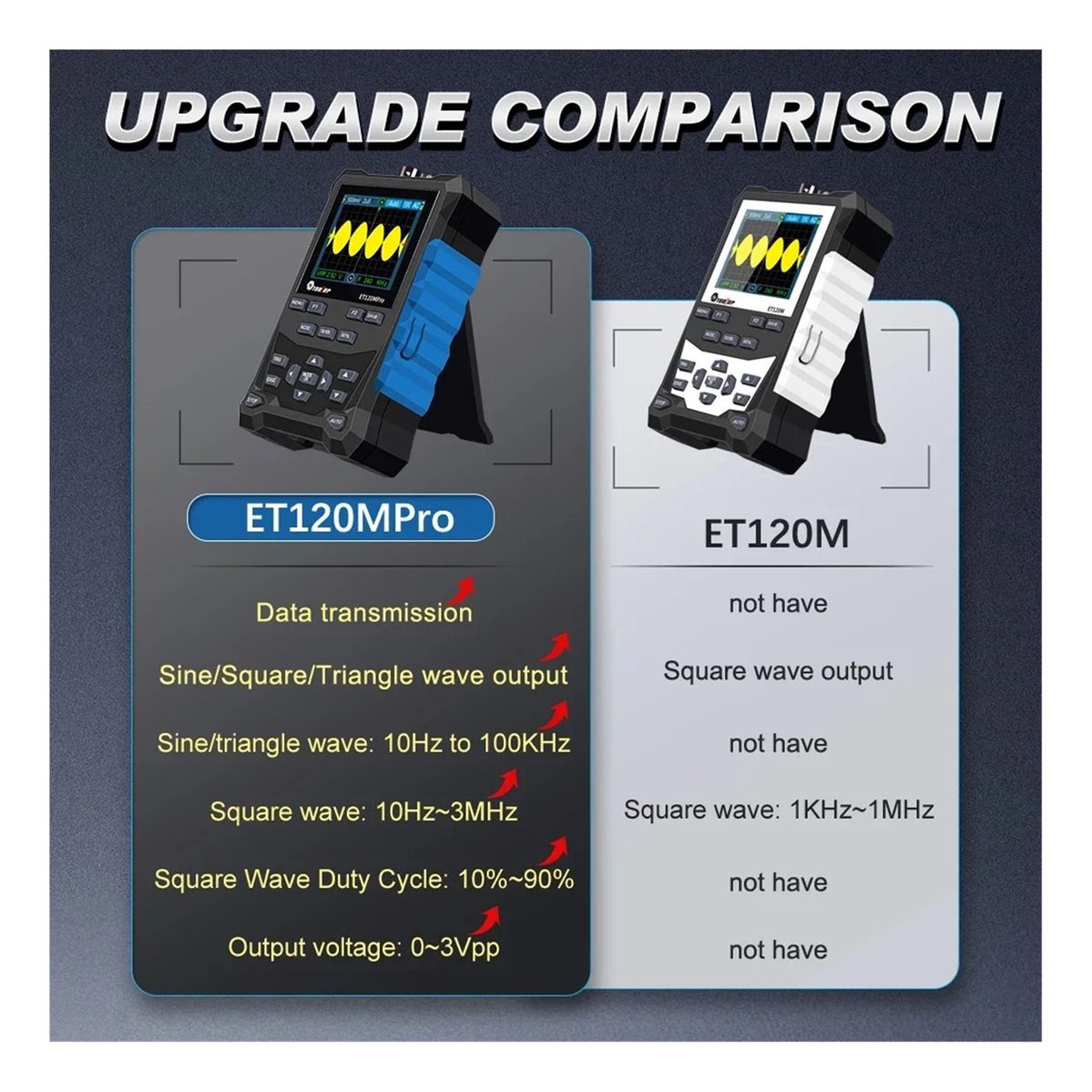

**GENERADOR DE SEÑALES INTEGRADO 2-EN-1:**
– Salida de onda sinusoidal/triangular: 10Hz ~ 100KHz
– Salida de onda cuadrada: 10Hz ~ 3MHz
– Ciclo de trabajo ajustable: 10% ~ 90%
– Voltaje de salida: 0-3Vpp
– Control preciso de frecuencia y amplitud
**CONECTIVIDAD Y ANÁLISIS PC:**

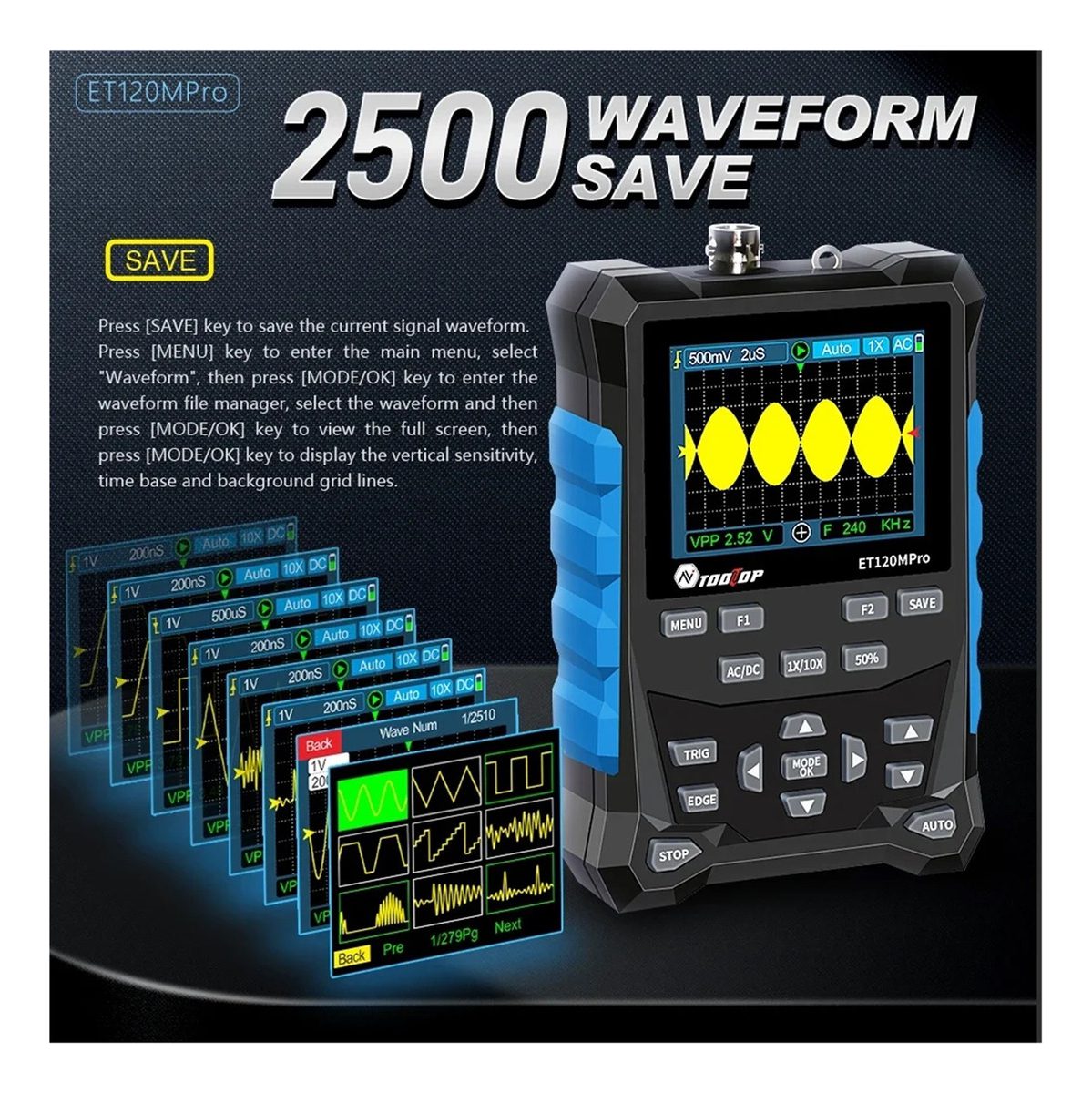

– Almacenamiento: 2500 formas de onda DSO
– Software compatible: Windows 10 y superior
– Transferencia de datos a PC para análisis avanzado
– Navegación por miniaturas de formas de onda

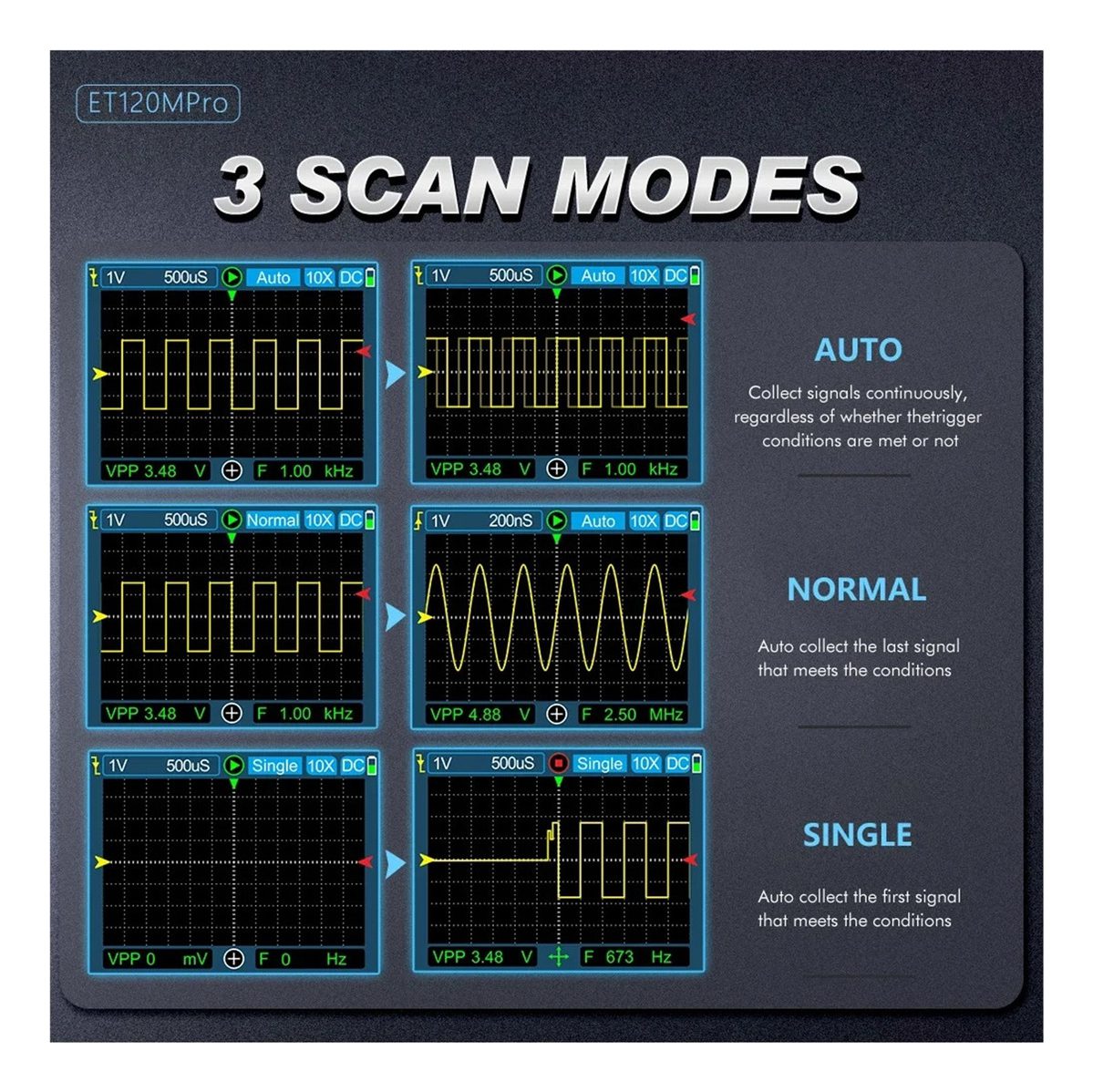

– Modos de trigger: Auto/Normal/Simple
– Acoplamiento: AC/DC
**USOS ESPECÍFICOS DEL GENERADOR DE SEÑALES INTEGRADO**
**PRUEBAS DE RESPUESTA EN FRECUENCIA:**
Genera señales de prueba desde 10Hz hasta 3MHz para evaluar amplificadores,
filtros y circuitos de audio. Indispensable para caracterizar la
respuesta de tus diseños.
**CALIBRACIÓN DE INSTRUMENTOS:**
Proporciona señales de referencia precisas para calibrar otros equipos
de medición y verificar su exactitud.
**PRUEBAS DE CIRCUITOS DIGITALES:**
Las ondas cuadradas con ciclo de trabajo variable (10%-90%) permiten
simular señales PWM para probar controladores de motores y sistemas
de iluminación LED.
**DEBUGGING DE PROTOCOLOS DE COMUNICACIÓN:**
Genera señales de clock y datos para probar interfaces I2C, SPI y UART
en tus proyectos con microcontroladores.
**DESARROLLO DE FILTROS:**
Utiliza ondas sinusoidales y triangulares para probar filtros pasa-bajos,
pasa-altos y pasa-banda en tiempo real.
**CASOS DE UTILIDAD POPULARES MÁS DEMANDADOS**
**DESARROLLADORES Y MAKERS:**
Ideal para quienes crean y prueban prototipos electrónicos, el ET120MPro ofrece
portabilidad y precisión que facilitan el trabajo en cualquier lugar.
El generador integrado elimina la necesidad de equipos adicionales para pruebas.
**DRONES Y ROBÓTICA:**
Permite diagnosticar señales de control y generar señales PWM para calibrar
ESCs y servomotores. Su tamaño compacto lo hace perfecto para uso en campo
durante pruebas de vuelo.
**REPARACIÓN DE DISPOSITIVOS MÓVILES:**
Analiza circuitos de carga y genera señales de prueba para verificar el
funcionamiento de chips de audio y comunicación.
**EDUCACIÓN Y PROTOTIPADO:**
Facilita la enseñanza práctica al combinar medición y generación de señales
en un solo dispositivo. Los estudiantes pueden experimentar con circuitos
completos sin equipos múltiples.
**TÉCNICOS DE CAMPO:**
Su conectividad a PC permite documentar mediciones y generar reportes
profesionales directamente desde el campo.
**15 APLICACIONES DONDE ESTE OSCILOSCOPIO ES INDISPENSABLE**
1. **REPARACIÓN DE ELECTRODOMÉSTICOS**
Diagnostica fallas y genera señales de prueba para verificar reparaciones
en fuentes de alimentación y circuitos de control.
2. **DIAGNÓSTICO AUTOMOTRIZ AVANZADO**
Analiza señales de sensores y genera pulsos de prueba para verificar
actuadores e inyectores.
3. **DESARROLLO DE PROTOTIPOS ELECTRÓNICOS**
Combina medición y generación para validar diseños completos sin
equipos adicionales.
4. **MANTENIMIENTO DE EQUIPOS INDUSTRIALES**
Genera señales de calibración y supervisa respuestas del sistema
en tiempo real.
5. **EDUCACIÓN E INVESTIGACIÓN CIENTÍFICA**
Permite experimentos completos de electrónica con un solo dispositivo
portátil.
6. **REPARACIÓN DE DISPOSITIVOS MÓVILES**
Inyecta señales de prueba en circuitos de RF y audio para localizar
fallas específicas.
7. **SISTEMAS DE AUDIO PROFESIONAL**
Genera tonos de prueba y analiza respuesta en frecuencia de amplificadores
y mezcladores.
8. **INSTALACIONES ELÉCTRICAS RESIDENCIALES**
Detecta armónicos y genera señales de referencia para pruebas de
calidad eléctrica.
9. **TELECOMUNICACIONES Y RF**
Genera portadoras de prueba y analiza señales hasta 120MHz.
10. **CONTROL DE CALIDAD EN MANUFACTURA**
Automatiza pruebas de producción combinando estímulo y medición.
11. **SISTEMAS DE ENERGÍA RENOVABLE**
Genera señales PWM para probar controladores MPPT y analiza eficiencia
de inversores.
12. **ROBÓTICA Y AUTOMATIZACIÓN**
Produce señales de control servo y analiza retroalimentación de
sensores simultáneamente.
13. **EQUIPOS MÉDICOS Y BIOMÉDICOS**
Genera señales de calibración para equipos hospitalarios y verifica
su respuesta.
14. **DESARROLLO DE IoT Y SISTEMAS EMBEBIDOS**
Simula protocolos de comunicación y analiza temporización de sistemas
críticos.
15. **SERVICIOS TÉCNICOS MÓVILES**
Documenta mediciones en PC y genera reportes profesionales para
clientes.
**VENTAJAS DECISIVAS SOBRE OSCILOSCOPIOS DE LABORATORIO GRANDES**
**PORTABILIDAD EXTREMA:**
Pesa solo 350g vs 20kg de equipos grandes. Tu laboratorio completo
cabe en tu mochila.
**AUTONOMÍA TOTAL:**
6 horas de batería para jornadas completas sin electricidad.
Los equipos de laboratorio son totalmente dependientes de la red.
**VERSATILIDAD 2-EN-1:**
Osciloscopio + generador de señales integrado. Los equipos grandes
requieren generadores externos que cuestan miles adicionales.
**CONECTIVIDAD MODERNA:**
Transfiere datos a PC para análisis avanzado y documentación.
Ideal para reportes profesionales y respaldo de mediciones.
**COSTO-EFECTIVIDAD:**
Prestaciones profesionales a fracción del costo de equipos grandes.
Democratiza el acceso a instrumentación de calidad.
**FACILIDAD DE USO:**
Configuración automática y interfaz intuitiva. Reduce tiempo de
aprendizaje comparado con equipos complejos de laboratorio.

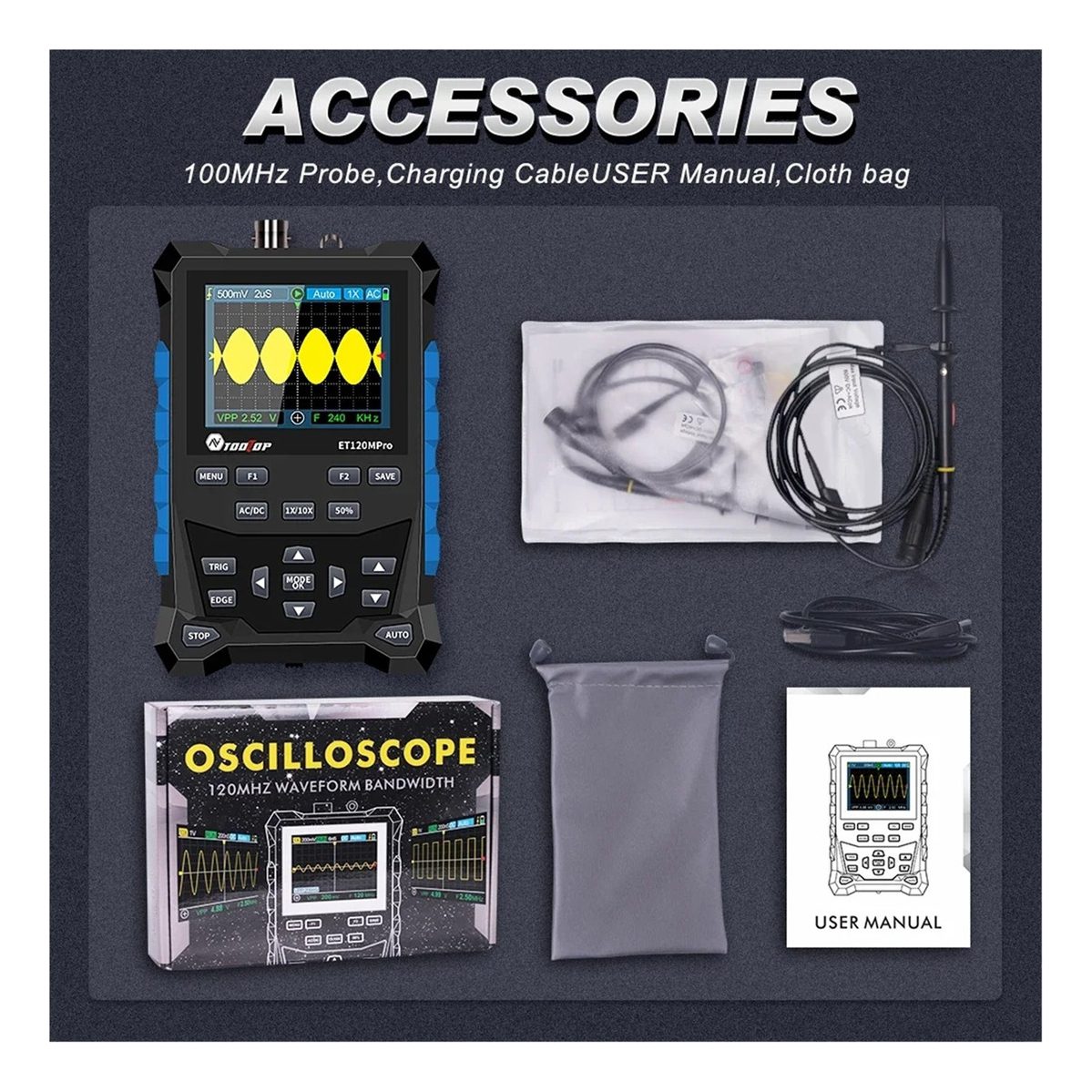

**INCLUYE EN EL PAQUETE COMPLETO:**
——————————————————————————
– 1x Osciloscopio ET120MPro
– 1x Sonda osciloscopio profesional (X1/X10)
– 1x Cable USB Tipo-C para carga
– 1x Funda protectora de silicona
– 1x Manual de usuario
– 1x Software de análisis para PC
**ESPECIFICACIONES FÍSICAS:**
– Dimensiones: 124 x 80 x 35mm
– Peso: Aproximadamente 350g
– Material: Carcasa resistente con protección de silicona
– Condiciones de operación: 0°C ~ +40°C, <75% humedad relativa
– Tiempo de subida: menos de 3nS
*******************************************************************************
INVIERTE EN PRECISIÓN, INVIERTE EN TU FUTURO PROFESIONAL
*******************************************************************************
El ET120MPro no es solo un instrumento de medición; es tu laboratorio
completo portable. La combinación de osciloscopio, generador de señales
y conectividad PC en un dispositivo de 350g revoluciona la forma de
trabajar con electrónica.
**Haz que cada medición cuente. Haz que cada proyecto sea un éxito.**
