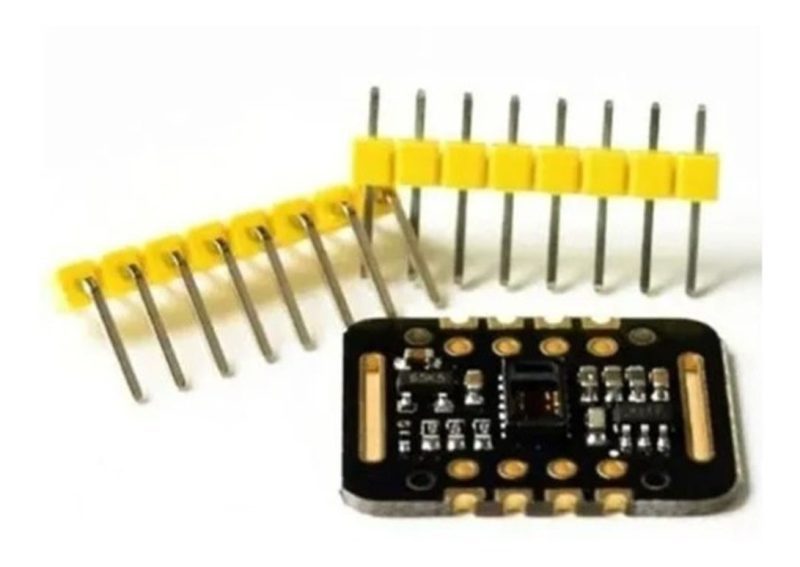

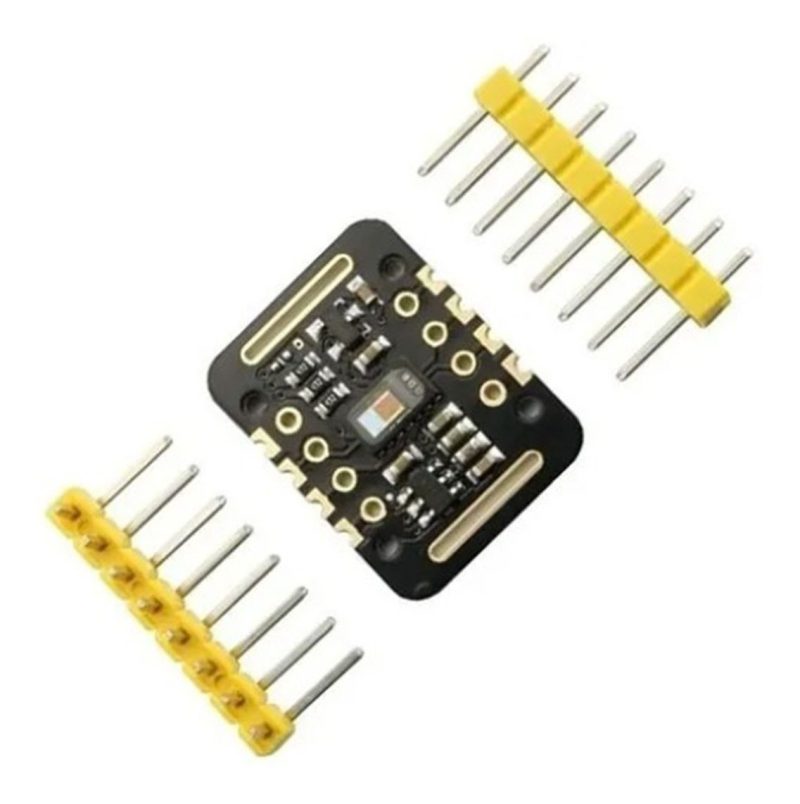

Sensor Pulso Cardiaco Max30102 Negro Saturacion Oxigeno

Descripción
Sensor De Pulso Cardiaco y Oximetro Max30102
Con comunicacion I2C

La pulsioximetría es un método no invasivo, que permite medir el porcentaje de saturación de oxígeno de la hemoglobina (SaO2) en sangre de un paciente con utilizando un circuito de fotoeléctricos. Para esto se emplea un pulsioxímetro, que es un dispositivo que integra los emisores de luz y el sensor que mide la cantidad de luz reflejada por el dedo del paciente. La luz detectada por el sensor varía de acuerdo a la concentración de oxígeno en la sangre, la sangre oxigenada absorbe mayor cantidad de luz infrarroja, mientras que la sangre poco oxigenada absorbe mayor luz roja.

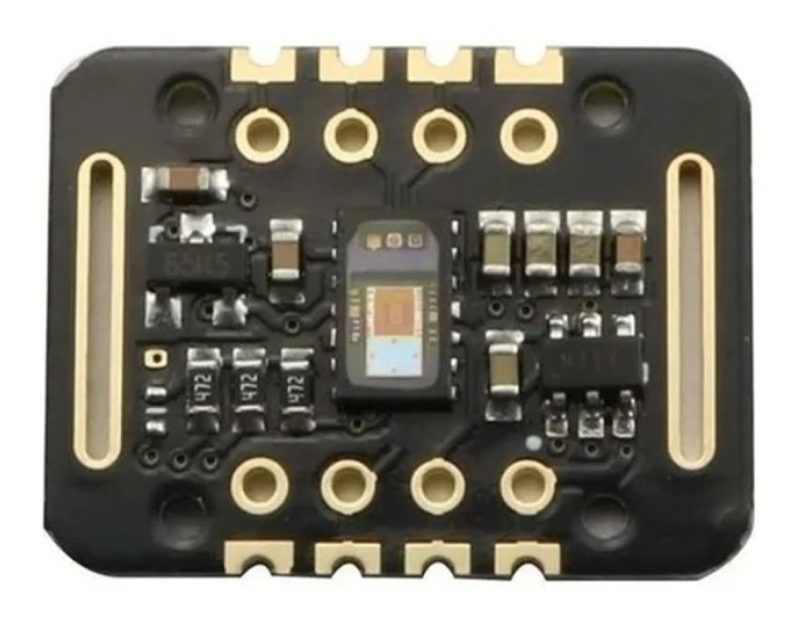

El MAX30102 es un dispositivo que integra un pulsioxímetro y un monitor de frecuencia cardiaca, es la evolución del sensor MAX30100 fabricado por Maxim Integrated. Posee dos Leds: un led rojo (660nm) y un led infrarrojo (920nm), un fotodetector, óptica especializada, filtro de luz ambiental entre 50 y 60Hz, y un conversor ADC delta sigma de 16 bits y de hasta 1000 muestras por segundo. Además posee un sensor de temperatura interno para compensar los efectos de la temperatura en la medición.

El MAX30102 necesita de dos voltaje para funcionar: 1.8V para alimentar la circuiteria y un voltaje entre 3.3v y 5v para los leds rojo e infrarrojo. Este módulo incluye ambos reguladores de voltaje en placa por lo que solo se necesita una fuente de 5V para la alimentación. Su consumo de corriente es mínimo, por lo que es ideal para aplicaciones portátiles. Puede ser utilizado en equipos de monitoreo médico, asistentes de estado físico y wearables en general (smartwatch).

ESPECIFICACIONES TÉCNICAS
Voltaje de Operación: 5V DC
Regulador de voltaje de 3.3V y 1.8V en placa
Protocolo de comunicación: I2C (compatible con 5v y 3.3v)
Sensor: MAX30102 (Maxim Integrated)
Led rojo de 660nm
Led infrarrojo de 880nm
Filtro de luz entre 50 y 60Hz
ADC delta sigma de hasta 16 bits
Temperatura de trabajo: -40°C hasta +85°C
Dimensiones: 14mm x 17mm

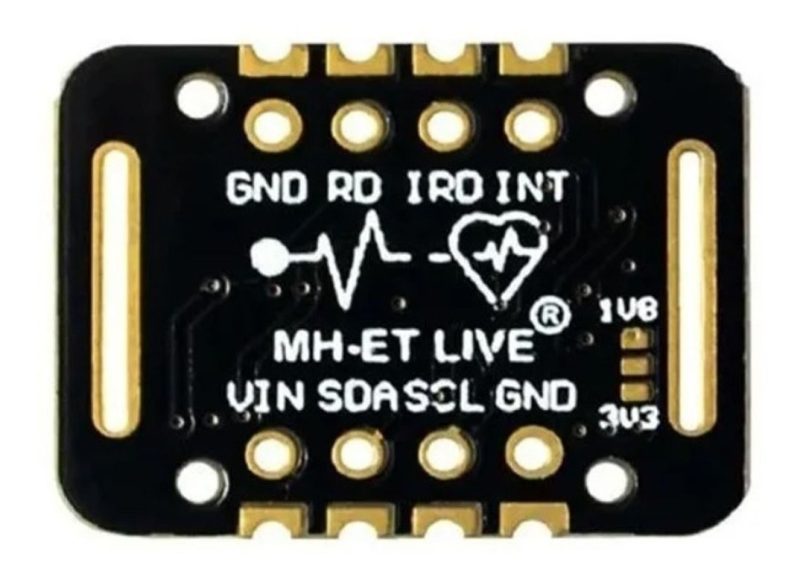

CONEXIÓN
VIN: 5V DC
GND: 0V
SCL: I2C CLOCK
SDA: I2C DATA
INT: Interrupción, activo a estado bajo
