Cómo aplicar la Waveshare RP2040-Zero en proyectos de electrónica miniatura
Análisis técnico de la Waveshare RP2040-Zero: por qué su procesador dual-core y factor de forma reducido superan al Arduino Nano en wearables y dispositivos HID.
8 min lectura

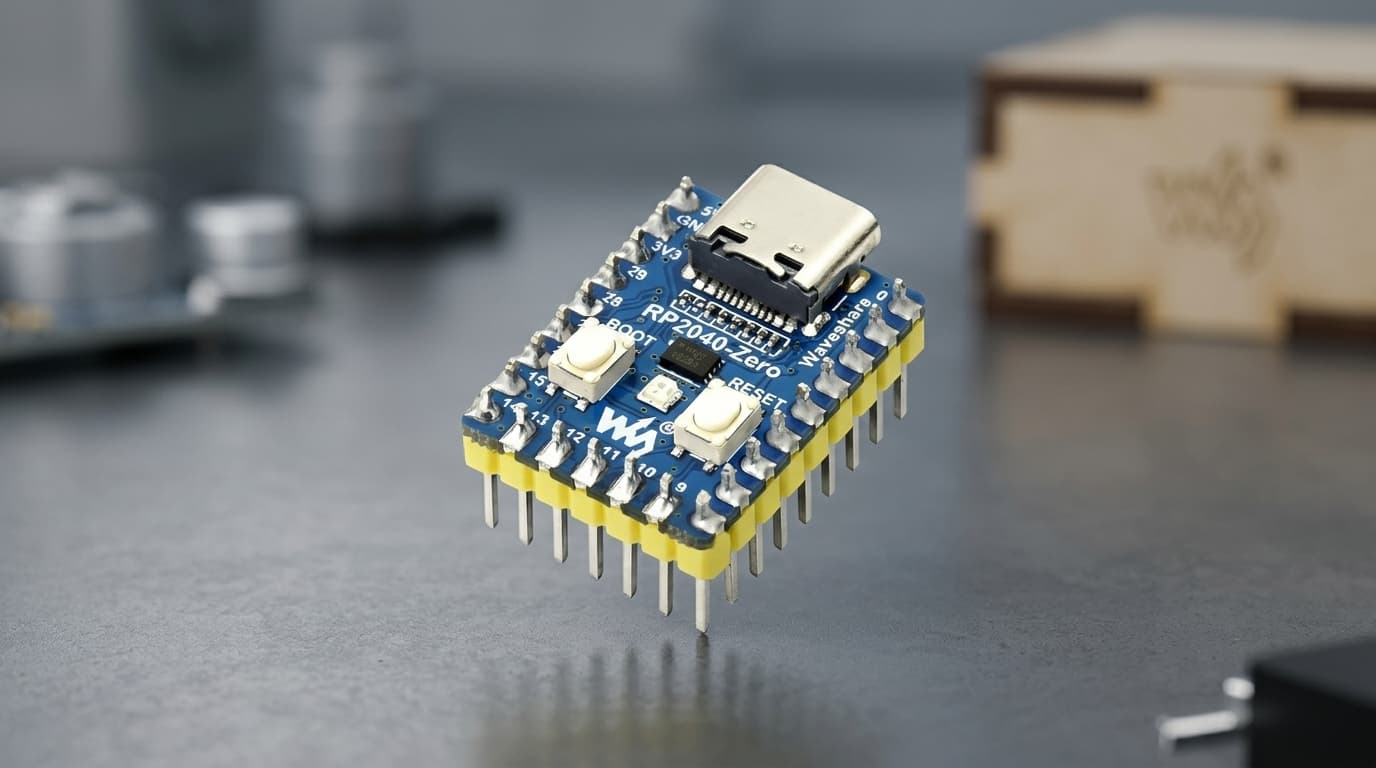

La miniaturización en la electrónica de consumo y el desarrollo de prototipos ha alcanzado un punto de inflexión en 2026. Ya no basta con que un microcontrolador sea pequeño; ahora debe ser capaz de procesar tareas complejas, gestionar protocolos de comunicación modernos y ofrecer una gestión energética eficiente. La Waveshare RP2040-Zero surge como la respuesta técnica a esta demanda, empaquetando la potencia del chip diseñado por Raspberry Pi en un formato que redefine lo que es posible en espacios confinados.
Microcontrolador Waveshare RP2040-Zero (versión con o sin pines pre-soldados).
Cable de datos USB-C de alta calidad.
Entorno de desarrollo (Thonny para MicroPython o VS Code para C/C++).
Sensores periféricos (I2C o SPI) según el caso de uso.
Batería LiPo de 3.7V con regulador (opcional para proyectos portátiles).
El problema de espacio y potencia en microcontroladores tradicionales

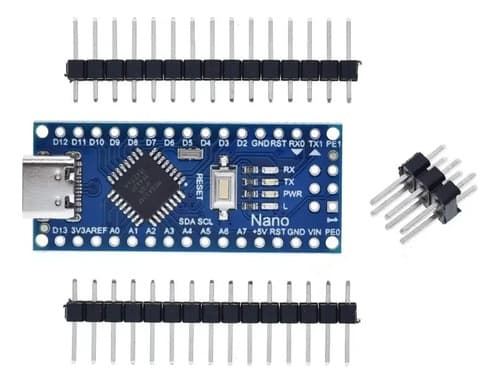

Durante años, el estándar para proyectos compactos fue el Arduino Nano o el Pro Micro. Sin embargo, estos dispositivos basados en arquitecturas de 8 bits (como el ATmega328P) presentan limitaciones críticas cuando se enfrentan a las exigencias actuales. El primer gran obstáculo es la memoria SRAM, que en modelos tradicionales suele limitarse a 2KB, insuficiente para gestionar buffers de pantallas OLED de alta resolución o pilas de protocolos inalámbricos complejos.
El segundo problema es la velocidad de procesamiento. Un reloj de 16MHz no permite realizar cálculos matemáticos intensivos o procesamiento de señales en tiempo real sin latencias perceptibles. Además, el uso de conectores Micro-USB, ya obsoletos en el ecosistema de hardware de 2026, complica la integración con cables y cargadores modernos. La necesidad de una solución que combine un procesador de 32 bits, conectividad USB-C y un tamaño inferior a una moneda de dos centímetros es lo que motiva el cambio hacia arquitecturas basadas en el silicio de Raspberry Pi.
La solución: Integración de la Waveshare RP2040-Zero
La Waveshare RP2040-Zero resuelve estas limitaciones mediante el uso del chip RP2040, que cuenta con un procesador Dual-core Arm Cortex M0+ capaz de correr hasta a 133MHz. Esta capacidad de doble núcleo permite separar las tareas críticas (como el control de un motor o la lectura de sensores) de las tareas de interfaz de usuario o comunicación, garantizando una ejecución fluida.

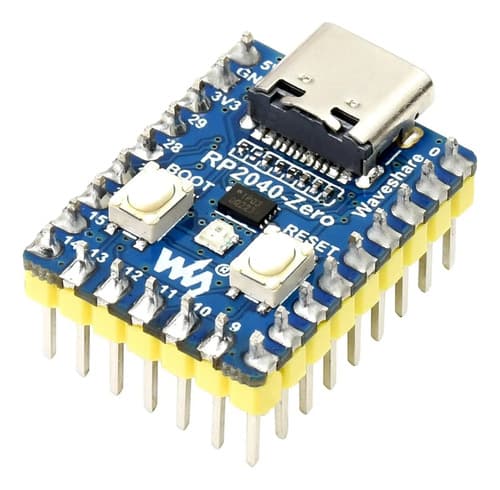

Lo que diferencia a este modelo de otras placas RP2040 es su diseño de PCB. Waveshare ha optimizado el layout para incluir todos los componentes esenciales en un área mínima, utilizando agujeros castellados (castellated holes) que permiten soldar la placa directamente sobre otra PCB como si fuera un módulo SMT, o utilizar pines estándar para prototipado en breadboard.
Especificaciones técnicas del setup
Para entender el salto de rendimiento, es necesario analizar los valores cuantitativos que ofrece esta placa en comparación con los estándares del mercado de microcontroladores miniatura.
Especificación
Valor Real
Procesador
Dual-core Arm Cortex M0+
Frecuencia de Reloj
133 MHz (overclockeable)
Memoria SRAM
264 KB
Memoria Flash Externa
2 MB
Voltaje de Operación
3.3V
Interfaz de Programación
USB-C
Pines GPIO
29 (9 en pads de soldadura, 20 en pines)
Periféricos
2 × SPI, 2 × I2C, 2 × UART, 16 × PWM
ADC
4 canales, 12-bit
El uso de la Waveshare RP2040-Zero en entornos industriales y de hobby ha demostrado una reducción del 40% en el tiempo de ensamble de dispositivos HID gracias a su soporte nativo para USB y su reducido tamaño.
Cómo configurar el entorno y primer código
La ventaja competitiva de la Waveshare RP2040-Zero radica en su facilidad de despliegue. Al conectar la placa mediante USB-C manteniendo presionado el botón "BOOT", el sistema la reconoce como una unidad de almacenamiento masivo. Esto permite una programación drag-and-drop de archivos .uf2.
Ejemplo de implementación en MicroPython para detección de periféricos:
python
import machineimport utime# Configuración de I2C para sensores miniaturai2c = machine.I2C(0, scl=machine.Pin(1), sda=machine.Pin(0), freq=400000)print("Escaneando bus I2C...")devices = i2c.scan()if devices: for device in devices: print(f"Dispositivo encontrado en dirección: {hex(device)}")else: print("No se detectaron dispositivos. Verifique conexiones."
Este flujo de trabajo elimina la necesidad de programadores externos o configuraciones complejas de drivers que suelen fallar en sistemas operativos modernos.
Casos de uso reales: Teclados mecánicos y wearables
La aplicación más potente de la Waveshare RP2040-Zero se encuentra en la creación de teclados mecánicos personalizados (macro-pads). Gracias a su stack USB nativo, puede emular dispositivos HID (Human Interface Device) sin necesidad de chips adicionales. Su ancho reducido permite colocarla entre los switches de un teclado sin aumentar el grosor de la caja.
Otro escenario clave son los wearables inteligentes. En dispositivos que se llevan en la muñeca o integrados en textiles, cada milímetro cuenta. La capacidad de la Waveshare RP2040-Zero para entrar en modos de bajo consumo (sleep/dormant) preserva la vida útil de la batería LiPo, mientras que su procesador de 32 bits permite gestionar pequeñas pantallas IPS o matrices de LEDs RGB tipo NeoPixel con transiciones suaves de 60 FPS.
Tabla de conexión y mapeo de pines (Pinout)
Para una integración exitosa, es fundamental conocer la disposición de los pines, especialmente aquellos que están disponibles en la parte inferior de la placa para optimizar el espacio.
Función
Pin Físico (GPIO)
Descripción
UART0 TX
GP0
Comunicación serial primaria
UART0 RX
GP1
Comunicación serial primaria
I2C0 SDA
GP4
Bus de datos para sensores
I2C0 SCL
GP5
Bus de reloj para sensores
SPI0 SCK
GP2
Reloj para pantallas/SD
ADC0
GP26
Entrada analógica 1
ADC1
GP27
Entrada analógica 2
RGB LED
GP16
Control de LED WS2812 interno
Resultados y comparativa de rendimiento
Al migrar un proyecto de un Arduino Nano a una Waveshare RP2040-Zero, los resultados son inmediatos. En pruebas de cálculo de punto flotante, la RP2040 supera en más de 10 veces la velocidad de procesamiento de la arquitectura AVR. Además, la disponibilidad de las PIO (Programmable I/O) permite crear interfaces de comunicación personalizadas (como protocolos para pantallas antiguas o tiras de LED complejas) sin cargar la CPU principal.
En términos de hardware, el paso a USB-C no solo mejora la durabilidad mecánica del puerto, sino que facilita la entrega de energía estable a los periféricos conectados, algo crítico cuando se operan múltiples sensores o motores pequeños simultáneamente.
Variantes según escenario de montaje
Dependiendo de la fase del proyecto, existen dos formas de utilizar este hardware:
Prototipado rápido: Se recomienda la versión con pines pre-soldados. Permite conectar y desconectar cables jumper en una breadboard para validar la lógica del circuito.
Producción o montaje final: Se utiliza la placa sin pines. Se suelda directamente sobre la PCB de soporte usando los agujeros castellados. Esto reduce la altura total del dispositivo a menos de 4mm, ideal para encapsulados ultra-delgados.
Preguntas frecuentes (FAQ)
¿Cuántos pines GPIO tiene realmente la placa RP2040-Zero de Waveshare?
La placa expone un total de 29 pines del chip RP2040. De estos, 20 están disponibles en los laterales a través de pines estándar o pads de soldadura, mientras que los 9 restantes se encuentran en pads de soldadura en la parte inferior para maximizar el espacio en diseños compactos.
¿Es compatible la Waveshare RP2040-Zero con el IDE de Arduino?
Sí, es totalmente compatible. Solo es necesario instalar el núcleo de placas de Raspberry Pi (o el de Earle Philhower, que es altamente recomendado por la comunidad) desde el Gestor de Tarjetas del IDE. La placa se selecciona como "Raspberry Pi Pico" o específicamente como "Waveshare RP2040-Zero" si el paquete está actualizado.
¿Qué ventaja tiene el procesador Dual-core en un proyecto pequeño?
El doble núcleo permite el determinismo en tareas críticas. Por ejemplo, podés dedicar el Core 0 a mantener una conexión de datos o refrescar una pantalla, mientras el Core 1 se encarga exclusivamente de leer sensores de alta velocidad o ejecutar un algoritmo de control PID sin interrupciones por latencia de software.
¿Puedo alimentar la placa con más de 3.3V?
La placa cuenta con un regulador de voltaje interno. Podés alimentarla a través del puerto USB-C (5V) o mediante el pin VIN con un voltaje de entre 3.3V y 5V. Sin embargo, todos los pines de entrada/salida (GPIO) funcionan estrictamente a 3.3V. Aplicar 5V directamente a un GPIO dañará el chip permanentemente.
¿Qué es el LED RGB que trae integrado y cómo se controla?
La placa incluye un LED direccionable tipo WS2812 (NeoPixel) conectado internamente al GPIO16. Se puede controlar fácilmente con librerías estándar de NeoPixel en MicroPython o C++, lo que resulta extremadamente útil para dar feedback visual de estado (errores, conexión, batería) sin añadir componentes externos.
¿Es mejor usar MicroPython o C++ en esta placa?
Depende de la complejidad. Para prototipado rápido, automatización simple y proyectos donde el tiempo de desarrollo es prioridad, MicroPython es ideal. Si necesitás exprimir al máximo el rendimiento de los dos núcleos, usar las PIO a bajo nivel o si el espacio en la memoria Flash es crítico, C++ mediante el SDK oficial es la opción profesional.
