Diseñar y construir un sistema de almacenamiento portátil de alto rendimiento requiere componentes capaces de gestionar altas corrientes sin comprometer la seguridad. El módulo de carga rápida SW6206 se ha consolidado como la opción preferida por makers y técnicos para dar vida a proyectos DIY avanzados. En esta guía práctica, aprenderás cómo armar un power bank de carga rápida con el módulo SW6206 utilizando celdas de litio 18650 en una configuración paralela segura, detallando desde el testeo previo de las baterías hasta la verificación de los protocolos de entrega de potencia.
Qué componentes necesitas para armar tu power bank de carga rápida
Para construir un sistema de almacenamiento de energía portátil eficiente y seguro, es fundamental seleccionar componentes que soporten las altas corrientes de transferencia asociadas a los protocolos de carga rápida. La configuración de este proyecto se basa en un sistema de celdas de litio en paralelo (1S) gestionado por un circuito de control especializado.
Lista de materiales (BoM)
- módulo de carga rápida SW6206: Este componente es el núcleo de gestión del sistema. Integra el circuito integrado SW6206 de iSmartWare, que maneja de forma autónoma la carga de la batería y la entrega de potencia multidireccional de hasta 22.5W, compatible con protocolos como Quick Charge y Power Delivery.
- Celdas de batería de Litio 18650: Se requieren celdas de ion de litio con voltaje nominal de 3.7V (4.2V a carga completa). Es indispensable que posean una tasa de descarga sostenida adecuada (mínimo 5A por celda) para alimentar el módulo en su punto de máxima exigencia.
- tester de capacidad de baterías ZB2L3: Herramienta de diagnóstico obligatoria para el proceso de emparejamiento. Permite determinar la capacidad real en mAh y la curva de descarga de cada celda individual antes de realizar la conexión física en paralelo.
- Conductores de cobre multifilar de calibre 18 AWG: Necesarios para interconectar el pack de baterías con los terminales B+ y B- del módulo de carga. Un calibre menor (como 24 AWG) generará caídas de tensión por resistencia óhmica y calentamiento peligroso a corrientes de 5A.
- Tira de níquel puro para soldadura por puntos: Recomendada para la unión de las celdas 18650 en paralelo, minimizando la transferencia de calor directo a los electrodos de las baterías durante el ensamblaje.
Especificaciones técnicas de los componentes principales
| Componente | Parámetro Clave | Valor / Rango | Función en el Circuito |
|---|---|---|---|
| Módulo SW6206 | Corriente máxima de salida | 5A | Entrega de potencia a dispositivos externos |
| Módulo SW6206 | Voltaje de corte de carga | 4.2V / 4.35V / 4.4V | Protección contra sobrecarga de las celdas |
| Tester ZB2L3 | Corriente de descarga de prueba | Hasta 3.000 A | Medición de capacidad real bajo carga |
| Tester ZB2L3 | Voltaje de corte de prueba | 0.5V - 11.0V (ajustable) | Determinación del límite de descarga segura |
Por qué el módulo SW6206 es ideal para un power bank de alto rendimiento
El corazón de un sistema de carga portátil eficiente radica en su capacidad para gestionar la energía sin generar pérdidas térmicas excesivas. El [módulo de carga rápida SW6206] destaca en este segmento gracias a su circuito integrado System-on-Chip (SoC) de Zhuhai iSmartWare, diseñado específicamente para power banks de carga rápida bidireccional y multi-puerto.
A diferencia de los módulos de carga convencionales basados en integrados lineales o convertidores buck simples de 5V y 2A, el SW6206 incorpora un convertidor síncrono bidireccional (buck-boost) altamente eficiente. Este diseño permite que el mismo inductor gestione tanto la carga de la batería (reducción de voltaje) como la descarga hacia los dispositivos conectados (elevación de voltaje), alcanzando una eficiencia de conversión de hasta el 97% a 5V y 2A. Esto minimiza la disipación de calor, un factor crítico cuando se trabaja dentro de carcasas cerradas con celdas de litio.
El módulo soporta una corriente de carga de hasta 5A en el lado de la batería, lo que permite recargar configuraciones en paralelo de gran capacidad en una fracción del tiempo habitual. En el lado de la salida, es compatible con los protocolos de carga rápida más exigentes del mercado, incluyendo USB Power Delivery (PD 3.0/2.0) mediante su puerto USB-C, Quick Charge (QC 4+/4/3.0/2.0), Huawei FCP/SCP, Samsung AFC y MediaTek PE. Al negociar dinámicamente el voltaje y la corriente mediante el protocolo PPS (Programmable Power Supply), el módulo ajusta la salida para entregar la potencia exacta que el dispositivo receptor requiere, reduciendo el estrés térmico en ambos extremos.
| Parámetro Técnico | Especificación / Valor Real |
|---|---|
| Chip Controlador Principal | Zhuhai iSmartWare SW6206 |
| Corriente Máxima de Carga (Batería) | 5.0 A |
| Potencia Máxima de Salida | 22.5 W |
| Eficiencia de Conversión Máxima | 97% (a 5V / 2A) |
| Voltaje de Entrada Soportado | 4.5V a 12.0V (según protocolo) |
| Voltaje de Batería Soportado | 4.2V / 4.35V / 4.4V / 4.5V (Li-Po o Li-Ion 1S) |
| Puertos de Entrada | USB-C, Micro-USB, Lightning |
| Puertos de Salida | USB-A (x2), USB-C |
Cómo testear y emparejar tus baterías 18650 antes del ensamblaje
Para garantizar la seguridad y maximizar la vida útil de un power bank basado en el módulo de carga rápida SW6206, es mandatorio que todas las celdas de litio conectadas en paralelo posean la misma capacidad real y un voltaje idéntico. Conectar celdas con diferencias significativas de carga o degradación interna provoca corrientes de transferencia masivas entre ellas, lo que genera sobrecalentamiento y riesgo de falla catastrófica.
Para realizar este diagnóstico de forma precisa, se utiliza el tester de capacidad de baterías ZB2L3, un dispositivo diseñado para medir la capacidad real de descarga en miliamperios-hora (mAh) mediante un ciclo de descarga controlada por resistencias de carga.
El proceso de testeo y emparejamiento consta de los siguientes pasos:
- Carga completa inicial: Cargá todas las celdas 18650 individualmente hasta su voltaje máximo de 4.2V utilizando un cargador confiable antes de iniciar la prueba de descarga.
- Configuración del analizador: Conectá la celda al tester ZB2L3 respetando la polaridad. Alimentá el módulo mediante su puerto micro USB (5V) y configurá el voltaje de corte de descarga (recomendable a 3.0V para proteger la química de la celda) usando los botones del dispositivo.
- Ejecución del test de descarga: Iniciá el proceso. El analizador aplicará una carga constante y registrará la capacidad drenada en mAh hasta alcanzar el voltaje de corte establecido.
- Clasificación y descarte: Agrupá únicamente las celdas que presenten una variación de capacidad menor al 10% entre sí. Aquellas que muestren una caída de tensión abrupta o capacidad muy baja deben ser descartadas para el proyecto.
- Equilibrado de tensión (Balanceo): Antes de soldar las celdas en paralelo, medí su voltaje con un multímetro. La diferencia de potencial entre todas las celdas del pack no debe superar los 50mV (0.05V). Si hay diferencias mayores, dejalas conectadas en paralelo mediante una resistencia limitadora de corriente (por ejemplo, de 10 ohms) durante unas horas hasta que sus voltajes se igualen pasivamente.
"La conexión en paralelo de celdas con voltajes desiguales anula la resistencia interna protectora de las baterías, forzando a la celda de mayor carga a descargar toda su energía de forma instantánea en la de menor carga, emulando un cortocircuito directo."
Una vez que todas las celdas están medidas, emparejadas en capacidad y perfectamente niveladas en voltaje, el conjunto está listo para ser ensamblado de forma segura en la configuración 1S que alimentará al módulo de carga rápida.

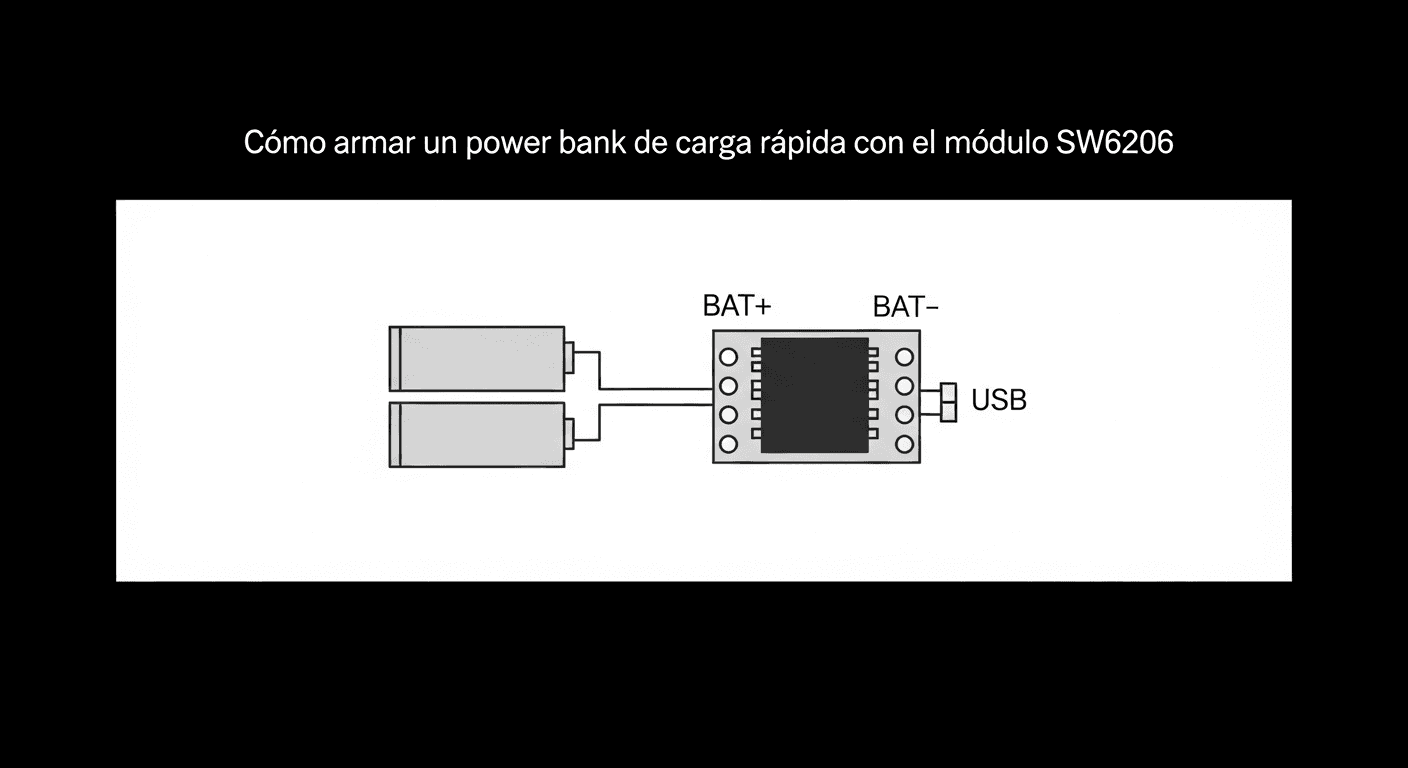

Diagrama de conexión: Cómo conectar las celdas 18650 en paralelo (1S)
Para alimentar el módulo de carga rápida SW6206, es obligatorio configurar las celdas de litio 18650 en un arreglo estrictamente en paralelo, denominado técnicamente como configuración 1S (1 Serie, "n" Paralelo). Esta disposición mantiene el voltaje nominal en 3.7V (con un límite de carga de 4.2V a 4.4V según la química exacta de la celda) mientras suma la capacidad total en miliamperios-hora (mAh) de todas las celdas del banco.
Antes de realizar la conexión física, es fundamental que todas las celdas tengan exactamente el mismo voltaje. Utilice el tester ZB2L3 para medir y balancear cada celda individualmente. Si conecta en paralelo celdas con diferencias de potencial superiores a 0.1V, se producirá un flujo inmediato y masivo de corriente de la celda más cargada a la más descargada, lo que puede provocar sobrecalentamiento, degradación química o fuego.
Advertencia crítica sobre conexiones en serie
El circuito integrado Zhuhai iSmartWare SW6206 está diseñado exclusivamente para operar con un voltaje de entrada de batería de rango de celda única (nominal 3.7V). Bajo ninguna circunstancia conecte las baterías en serie (configuraciones 2S, 3S o superiores). Conectar dos celdas en serie entregará un voltaje nominal de 7.4V, lo que destruirá de forma inmediata e irreversible los componentes del módulo por sobretensión y anulará los sistemas de protección contra sobrecarga.
Tabla de mapeo de conexiones
La siguiente tabla detalla la correspondencia de conexiones entre el banco de baterías en paralelo y los terminales de soldadura del módulo.
| Terminal en el Módulo SW6206 | Conexión en el Banco de Baterías 18650 (1S) | Función Técnica |
|---|---|---|
| B+ (Battery Positive) | Polos positivos unidos de todas las celdas | Entrada de alimentación positiva y monitoreo de tensión de celda |
| B- (Battery Negative) | Polos negativos unidos de todas las celdas | Retorno de corriente común (Tierra de potencia de la batería) |
| NTC (Opcional) | Termistor de protección térmica de la batería | Monitoreo de temperatura física de las celdas durante carga/descarga |
Paso a paso para soldar y ensamblar el circuito de forma segura
El ensamblaje físico de un power bank de alto rendimiento exige precisión en la soldadura y una gestión rigurosa del calor para no degradar las celdas de litio ni dañar los componentes del [módulo de carga rápida SW6206]. Debido a que este módulo maneja corrientes de hasta 5A, la resistencia en los puntos de contacto debe ser mínima.
Proceso de preparación y soldadura del sistema
Para garantizar una transferencia de energía eficiente y segura, siga estos pasos estructurados:
- Selección del calibre de los conductores: Utilice cables de cobre multifilar con aislamiento de silicona de calibre 16 AWG o 18 AWG. Cables más delgados generarán caídas de tensión significativas y calentamiento excesivo bajo cargas de alta potencia (como Quick Charge o Power Delivery).
- Preparación de las celdas previamente testeadas: Asegúrese de que todas las celdas 18650 hayan sido evaluadas con el [tester ZB2L3] para verificar que sus capacidades y voltajes estén perfectamente emparejados. Las celdas deben unirse en paralelo utilizando tiras de níquel puro soldadas por puntos; evite soldar directamente sobre los terminales de las baterías con soldador de estaño convencional para prevenir daños térmicos en los sellos de seguridad internos.
- Soldadura rápida en los terminales del módulo: Aplique flux en los pads B+ y B- del módulo SW6206. Utilice un soldador regulado a 350 °C con una punta de buena masa térmica. Realice la soldadura en un tiempo menor a 3 segundos por terminal para evitar que el calor excesivo se transfiera a los componentes lógicos de la placa.
- Aislamiento preventivo contra cortounidenses: Cubra todas las conexiones expuestas y los terminales de las celdas con cinta de poliamida (Kapton) o tubo termocontraíble. El chasis del módulo y las uniones de las baterías no deben entrar en contacto directo con superficies conductoras o con el propio cuerpo metálico de las celdas.
- Fijación mecánica del conjunto: Monte el módulo y el pack de baterías en un gabinete rígido no conductor. Asegure los componentes con adhesivo neutro o soportes plásticos para evitar vibraciones o movimientos que puedan fatigar los puntos de soldadura con el uso diario.
Cómo probar el funcionamiento y verificar los protocolos de carga rápida
Una vez finalizado el proceso de soldadura, es fundamental realizar una secuencia de pruebas controladas antes de colocar el circuito dentro de su gabinete definitivo. El chip Zhuhai iSmartWare del módulo de carga rápida SW6206 cuenta con sistemas de protección activos que requieren una secuencia de inicio específica para desbloquearse tras la primera conexión de las celdas de litio.
Para garantizar un diagnóstico preciso y seguro del sistema de energía portátil, siga este procedimiento de verificación:
- Activación inicial del circuito: Al conectar las celdas por primera vez, el módulo entra en modo de protección por desconexión. Para energizar el sistema, conecte un cargador de pared activo al puerto USB-C o Micro-USB del módulo durante al menos 5 segundos. Esto inicializa el microcontrolador interno y activa el indicador de porcentaje de carga.
- Medición de tensión en bornes: Con un multímetro digital, mida la tensión directa en los terminales B+ y B- del módulo. El valor debe coincidir exactamente con el voltaje del banco de baterías en paralelo (típicamente entre 3.0V y 4.2V). Si la tensión cae drásticamente al desconectar el cargador de entrada, una o más celdas 18650 presentan una resistencia interna elevada o un emparejamiento deficiente, algo prevenible si se realiza un descarte previo con el tester ZB2L3.
- Negociación de protocolos de carga rápida: Conecte un smartphone compatible con tecnología Quick Charge (QC) o Power Delivery (PD) mediante un cable USB-C de alta corriente. Observe la pantalla del dispositivo para confirmar la leyenda de "Carga rápida" o "Carga ultra rápida". El módulo SW6206 elevará automáticamente el voltaje de salida de 5V a 9V o 12V según el perfil negociado con el dispositivo.
- Monitoreo térmico bajo carga: Durante los primeros 10 minutos de entrega de potencia a alta velocidad (hasta 5A de corriente de salida), verifique la temperatura del integrado SW6206 y de los puntos de soldadura de las baterías. El chip puede entibiarse debido a la disipación del convertidor síncrono, pero las celdas 18650 deben permanecer a temperatura ambiente. Cualquier elevación térmica excesiva en las baterías indica un cortocircuito interno o una celda defectuosa.
Qué hacer si el módulo SW6206 no enciende o no activa la carga rápida
Cuando se ensambla un banco de energía con el módulo de carga rápida SW6206, la ausencia de encendido o la imposibilidad de negociar protocolos de carga rápida suele deberse a cuellos de botella físicos en la instalación o a un estado inadecuado de las celdas de litio.
Para diagnosticar y resolver estas fallas en el taller, aplique el siguiente procedimiento sistemático:
- Caídas de tensión por sección de cable insuficiente: El chip SW6206 demanda corrientes de hasta 5A desde el banco de celdas en picos de alta potencia. Si utiliza conductores delgados (calibre AWG 24 o superior) entre el polo de las baterías y los terminales B+ y B- del módulo, la resistencia del cable generará una caída de tensión severa bajo carga. Esto provoca que el circuito integrado detecte un falso voltaje de corte por descarga y limite la salida a 5V estándar o se apague. Reemplace el cableado por conductores de calibre AWG 18 o AWG 16 de cobre multifilar.
- Soldaduras frías o de alta resistencia en los terminales B+ y B-: Una unión opaca o con exceso de flux actúa como una resistencia en serie que restringe el paso de corriente. Esto impide que el módulo reciba la energía necesaria para activar perfiles de alta potencia como Quick Charge o Power Delivery. Repase los puntos de soldadura aplicando calor controlado (entre 350 °C y 380 °C) para asegurar una fusión metalúrgica homogénea.
- Desbalance de voltaje en el banco de celdas en paralelo: Si conectó celdas con voltajes o capacidades dispares, se producirán corrientes parásitas de ecualización que reducen drásticamente la eficiencia general del sistema. Antes de realizar el montaje definitivo, es indispensable verificar y emparejar cada celda utilizando el tester ZB2L3 para descartar baterías con alta resistencia interna o degradación severa.
- Bloqueo del circuito de protección por sobredescarga: Si el módulo no responde al presionar el botón de activación, es probable que el sistema de protección integrado haya entrado en modo de bloqueo porque el voltaje del banco de baterías cayó por debajo de los 3.0V. Para reactivar el integrado de gestión, conecte una fuente de alimentación externa de 5V al puerto de entrada USB-C durante al menos diez segundos.
- Incompatibilidad del cable de salida o falta de líneas de datos: El protocolo de carga rápida requiere comunicación activa entre el cargador y el dispositivo móvil. Si utiliza un cable USB dañado, de baja calidad o que carece de las líneas de datos D+ y D-, el SW6206 no podrá negociar perfiles de voltaje superiores y se mantendrá por defecto en el modo de carga lenta de 5V y 2A.
Preguntas frecuentes
¿Cuántas celdas 18650 puedo conectar en paralelo al módulo SW6206?
No existe un límite teórico estricto para la cantidad de celdas en paralelo, ya que la configuración 1S (un solo grupo en paralelo de 3.7V nominales) mantiene el mismo rango de voltaje compatible. Sin embargo, a mayor capacidad total en miliamperios-hora (mAh), más tiempo tardará el módulo en completar un ciclo de carga y en realizar la calibración del porcentaje en el display digital. Para lograr un rendimiento equilibrado y tiempos de carga razonables, se recomienda configurar bancos de entre 3 y 6 celdas en paralelo utilizando el módulo de carga rápida SW6206.
¿Por qué el módulo SW6206 eleva su temperatura durante la carga rápida de 22.5W?
El chip principal SW6206 gestiona corrientes de hasta 5A durante las etapas de carga rápida bajo protocolos como Huawei SCP o USB Power Delivery, lo que genera disipación térmica por efecto Joule en el inductor de potencia y en los MOSFETs internos. Es completamente normal que la placa alcance temperaturas de trabajo de entre 45 °C y 60 °C bajo máxima exigencia. Para evitar el estrés térmico de los componentes, es obligatorio diseñar un gabinete que permita la ventilación pasiva y evitar colocar materiales inflamables o propensos a derretirse en contacto directo con el circuito integrado.
¿Puedo mezclar baterías de diferentes marcas o capacidades en el mismo banco en paralelo?
No se deben mezclar celdas de distintas marcas, capacidades nominales o niveles de desgaste químico en un mismo banco de baterías. Al conectarlas en paralelo, las celdas con menor resistencia interna o mayor salud asumirán la mayor parte de la corriente de carga y descarga, lo que acelera su degradación y genera desbalances térmicos peligrosos. Para un ensamblaje seguro, todas las celdas deben ser idénticas, pertenecer al mismo lote de fabricación y contar con un nivel de desgaste equivalente.
¿Qué sucede si conecto accidentalmente una batería con la polaridad invertida en el módulo?
La conexión con polaridad invertida en los terminales B+ y B- destruirá de forma irreversible los diodos de protección y los transistores de entrada del módulo SW6206. A diferencia de las protecciones contra cortocircuitos en los puertos de salida USB, la inversión de polaridad en la entrada de alimentación no es tolerada por el silicio debido a la enorme corriente de descarga directa que entregan las celdas de litio. Por este motivo, es crítico verificar la polaridad de cada celda con un multímetro de precisión antes de realizar cualquier soldadura definitiva en la placa.
¿Cómo puedo verificar si mis celdas recuperadas son aptas para este proyecto de alta corriente?
Antes de agrupar las celdas en paralelo, es fundamental medir su capacidad real de descarga y su resistencia interna para descartar unidades defectuosas. Esta tarea de diagnóstico se realiza de forma individual para cada celda utilizando el tester ZB2L3. Aquellas celdas que entreguen una capacidad inferior al 80% de su especificación original o que muestren una resistencia interna elevada deben descartarse, ya que no tolerarán las altas tasas de corriente que demanda el módulo de carga rápida SW6206 durante su operación.
¿Es necesario soldar las conexiones de las baterías o puedo usar soportes con resortes?
Para corrientes de salida de hasta 5A, los soportes de batería comunes con resortes de acero no son adecuados debido a su alta resistencia de contacto, lo que provoca caídas de tensión severas y calentamiento localizado. Se recomienda realizar la unión de las celdas mediante soldadura por puntos utilizando tiras de níquel puro, o en su defecto, soldar cables de cobre de sección adecuada (mínimo 18 AWG) directamente a los terminales de las celdas con un soldador de alta potencia para minimizar el tiempo de transferencia térmica. Una conexión deficiente impedirá que el módulo detecte correctamente el estado de la batería y limitará la activación de los protocolos de carga rápida.
El ensamble de un power bank de alto rendimiento con el módulo SW6206 demuestra que es posible obtener un sistema de carga portátil de nivel profesional con las herramientas adecuadas. La clave del éxito de este proyecto radica en la paciencia durante la fase de diagnóstico de las celdas y en la prolijidad de las conexiones de potencia. Con tu nuevo banco de energía calibrado y testeado, disponés de una fuente de alimentación robusta, eficiente y compatible con los estándares de carga rápida más exigentes del mercado actual.
