Integrar audio de alta fidelidad en sistemas embebidos requiere abandonar los micrófonos analógicos tradicionales, propensos al ruido electromagnético, y migrar hacia estándares digitales. El uso de la interfaz I2S (Inter-IC Sound) con el sensor INMP441 permite capturar señales de audio con una resolución de 24 bits directamente en el dominio digital, eliminando la necesidad de etapas de preamplificación externas.
Qué necesitás para este proyecto
Para realizar una captura de audio profesional y estable, es fundamental contar con hardware que soporte periféricos I2S de forma nativa. La potencia de procesamiento es clave para manejar los buffers de audio en tiempo real sin pérdida de paquetes.
- Hardware:
- Inmp441 Micrófono Omnidireccional: Sensor MEMS de alto rendimiento con salida digital.
- Arduino Uno R4 Minima: Placa con procesador Renesas RA4M1 (ARM Cortex-M4) que soporta I2S.
- ESP32 DevKit V1 (Alternativa común para streaming de audio).
- Cables jumper de alta calidad (para reducir capacitancia en las líneas de reloj).
- Protoboard o PCB de prototipado.
- Software y Librerías:
- Arduino IDE (versión 2.0 o superior).
- Librería
I2S.h(incluida en el core de Arduino para R4 y ESP32). - Driver oficial de Renesas para configuraciones avanzadas en la R4 Minima.
Especificaciones técnicas del INMP441

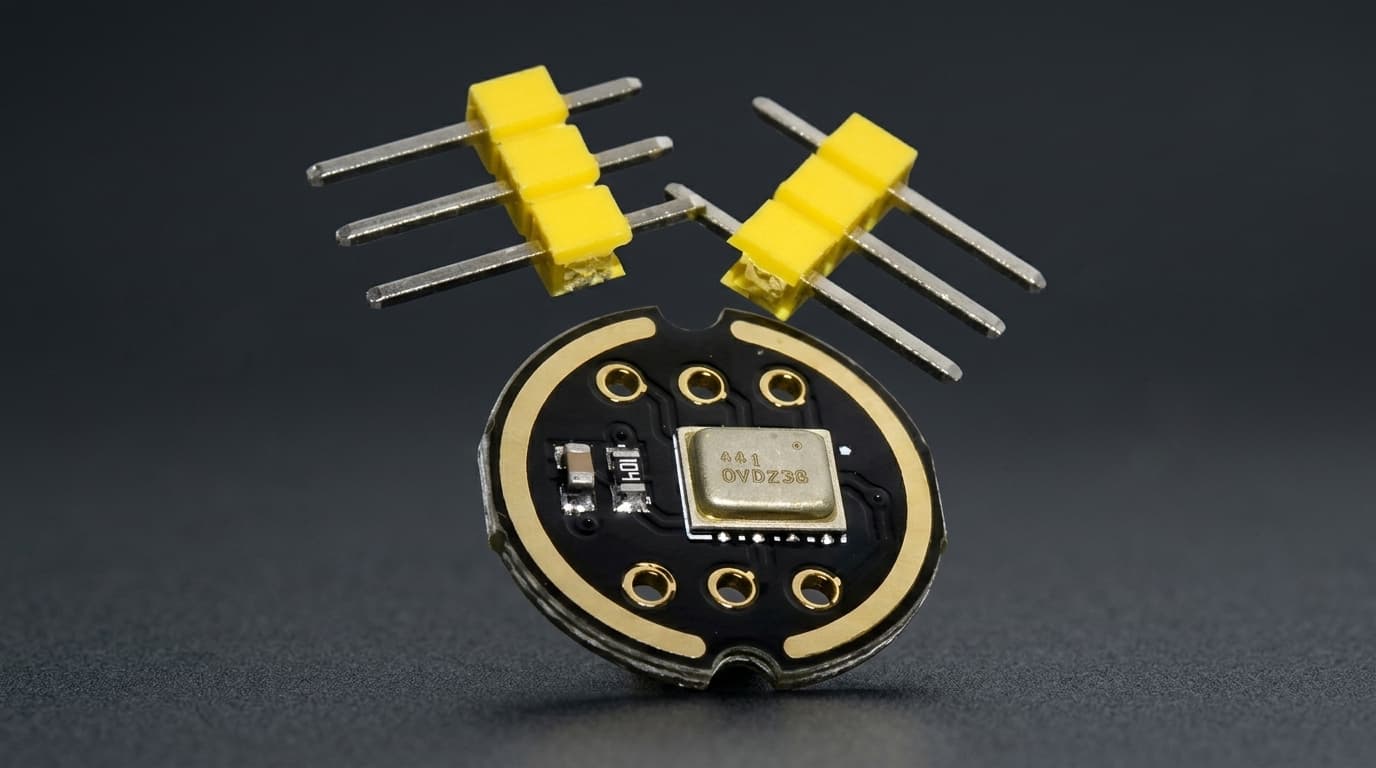

El Inmp441 Micrófono Omnidireccional es un micrófono MEMS (Micro-Electro-Mechanical Systems) que integra el sensor, el convertidor A/D y el puerto I2S en un solo encapsulado. A diferencia de los micrófonos electret, su respuesta en frecuencia es extremadamente plana y consistente.
Pinout y conexión del bus I2S
La conexión I2S utiliza tres líneas principales de datos/reloj y dos de alimentación. El pin L/R (Left/Right) determina el canal de audio; si se conecta a GND, el micrófono actúa como canal izquierdo; si se conecta a VCC, actúa como derecho. Esto permite conectar dos Inmp441 Micrófono Omnidireccional al mismo bus para obtener audio estéreo.
Tabla de mapeo de pines
Nota: En el Arduino Uno R4 Minima, los pines I2S están mapeados específicamente en el conector digital. No intentes usarlos en pines analógicos ya que el periférico I2S está ruteado internamente a estos GPIOs específicos del chip RA4M1.
Configuración del firmware para captura de audio
Para inicializar el bus I2S, debemos definir la frecuencia de muestreo (sample rate) y el formato de los datos. El Inmp441 Micrófono Omnidireccional entrega datos de 24 bits, pero en la mayoría de las implementaciones de microcontroladores, estos se leen dentro de un contenedor de 32 bits para facilitar el procesamiento por palabra (word).
Ejemplo de código para Arduino Uno R4 Minima
Este snippet configura el Arduino Uno R4 Minima para escuchar el bus I2S. Es vital utilizar una tasa de baudios alta en el monitor serial (115200 o superior) para evitar que el buffer de salida bloquee la ejecución del código, lo que causaría distorsión en la captura de audio.
Test inicial y validación de señal
Una vez cargado el firmware, el primer signo de vida debe verificarse mediante el Serial Plotter del Arduino IDE.
- Abre el Serial Plotter (Ctrl+Shift+L).
- Observa la línea base. Si la conexión es correcta, verás una señal oscilando cerca de cero.
- Produce un sonido constante (como un silbido o aplauso). La amplitud de la onda debe reaccionar proporcionalmente.
- Si la señal se ve como una línea plana en el valor máximo o mínimo (0 o -1), verifica el pin VDD; el INMP441 es extremadamente sensible a voltajes fuera del rango 1.8V-3.3V. Jamás conectes el sensor a 5V, ya que destruirás el circuito MEMS interno.
Problemas comunes en este pinout
Incluso con el esquema correcto, la interfaz I2S puede presentar fallas críticas debido a la naturaleza de las señales de alta frecuencia involucradas.
Diferencia entre micrófono analógico y MEMS I2S
Muchos desarrolladores dudan entre usar un módulo con el chip MAX9814 (analógico) o el Inmp441 Micrófono Omnidireccional. La principal diferencia radica en la integridad de la señal. En el modelo analógico, el cable que transporta el audio actúa como una antena que recoge interferencias de Wi-Fi y motores. En el INMP441, la conversión ocurre a milímetros de la membrana del micrófono, y lo que viaja por el cable son bits digitales, inmunes a ese ruido ambiental. Además, el INMP441 ofrece un SNR de 61 dBA, superior a la mayoría de los preamplificadores económicos integrados en módulos analógicos.
Preguntas frecuentes sobre el INMP441 e I2S
¿Puedo usar el INMP441 con un Arduino Uno R3 tradicional? No de forma nativa. El Arduino Uno R3 (ATMega328P) no posee periférico I2S por hardware. Aunque existe el "bit-banging" (emulación por software), la velocidad de procesamiento no es suficiente para capturar audio de calidad. Se recomienda migrar al Arduino Uno R4 Minima o placas basadas en ESP32.

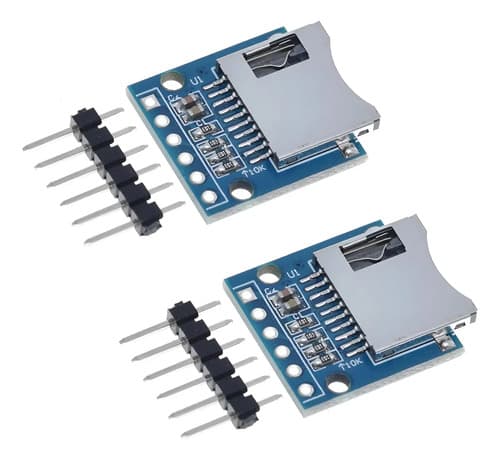

¿Cómo grabo audio en una tarjeta SD usando este micrófono? Necesitás un buffer circular. El I2S llena un buffer en memoria RAM mientras el procesador escribe el bloque anterior en la tarjeta SD mediante el bus SPI. Debido a la latencia de escritura de las SD, el Arduino Uno R4 Minima es ideal gracias a sus 32KB de SRAM, que permiten gestionar estos buffers con mayor holgura que placas limitadas.
¿Qué significa que el INMP441 sea de 24 bits si el código lee 32 bits? El protocolo I2S estándar suele enviar palabras de 32 bits por canal. El INMP441 llena los primeros 24 bits con datos reales de audio y deja los últimos 8 bits en cero (padding). Al procesar, simplemente se trata como un entero de 32 bits.
¿Puedo conectar varios micrófonos al mismo microcontrolador? Sí, puedes conectar dos micrófonos al mismo bus I2S compartiendo SCK, WS y VDD/GND. Solo debes conectar el pin L/R de uno a GND y el del otro a VCC. El microcontrolador recibirá una trama estéreo con ambos canales.
¿Es el INMP441 apto para reconocimiento de voz (Alexa/Google Assistant DIY)? Es una de las mejores opciones económicas. Su respuesta omnidireccional y su salida digital limpia facilitan el trabajo de las librerías de procesamiento de lenguaje natural (NLP) y detección de palabras clave (Wake Word Detection).
¿Cuál es la frecuencia de muestreo máxima recomendada? Aunque el sensor soporta frecuencias estándar, la mayoría de las aplicaciones de voz funcionan de manera óptima a 16 kHz o 44.1 kHz. Subir a 48 kHz o más requiere una gestión de interrupciones muy precisa para no perder muestras en el bus I2S.
