Cuando un equipo de soldadura falla, la pregunta clave es qué IGBT comprar para reparar una soldadora inverter sin que el repuesto se queme al primer encendido. Como el componente que más sufre en la etapa de potencia, una elección incorrecta basada solo en la apariencia física suele terminar en una costosa falla por avalancha térmica. Ya seas un hobbista buscando revivir tu equipo o un técnico de servicio que necesita garantizar su trabajo, entender los parámetros críticos de tensión, corriente y velocidad de conmutación es vital para elegir el reemplazo exacto y asegurar una reparación duradera en Colombia.
Qué parámetros técnicos analizar al elegir un IGBT para soldadora inverter
Para reparar una soldadora inverter de manera confiable, no basta con buscar un transistor físicamente idéntico. Se deben analizar críticamente tres parámetros eléctricos de la hoja de datos para garantizar que el componente soporte las exigencias del arco eléctrico sin sufrir una falla catastrófica por destrucción térmica.
1. Tensión Colector-Emisor (VCE)
En Colombia, la red eléctrica monofásica industrial y residencial suele ser de 220V AC. Tras la etapa de rectificación y filtrado en el bus de corriente continua (DC), la tensión alcanza picos de aproximadamente 311V DC. Debido a los picos inductivos generados por el transformador de alta frecuencia durante la conmutación, es obligatorio utilizar IGBTs con una tensión colector-emisor (VCE) mínima de 650V. Un componente con un margen inferior fallará por ruptura de avalancha ante el menor transitorio de la red.
2. Corriente de Colector (IC) y desclasamiento térmico
La corriente nominal especificada en la portada de las hojas de datos suele medirse a una temperatura ideal de TC = 25°C. Sin embargo, dentro del chasis de una soldadora en operación, la temperatura del disipador supera fácilmente los 100°C. Se debe verificar la corriente de colector continua (IC) a 100°C. Por ejemplo, el Magnachip MBQ60T65PES de 60A ofrece un excelente margen de seguridad con sus 60A nominales, manteniendo una alta capacidad de conducción bajo condiciones térmicas severas, a diferencia de alternativas de menor rango como el transistor GT50JR22 que maneja corrientes nominales de 50A.
3. Velocidad de conmutación y pérdidas energéticas (Eoff, trr)
Las soldadoras inverter operan a frecuencias de conmutación elevadas (típicamente entre 20 kHz y 100 kHz). Si el IGBT tiene tiempos de apagado lentos o pérdidas por apagado (Eoff) elevadas, el transistor disipará calor excesivo durante cada ciclo de transición. Es fundamental seleccionar dispositivos con tecnología Field Stop Trench, que optimizan el tiempo de recuperación inversa del diodo interno (trr) y reducen drásticamente la resistencia en estado de conducción (VCE(sat)).
Cómo influye la temperatura y el encapsulado TO-247 en el rendimiento del IGBT
En el diseño de soldadoras inverter, el peor enemigo del semiconductor es el calor acumulado por la conmutación a alta frecuencia y las pérdidas por conducción. Aunque la hoja de datos de un IGBT especifique una corriente de colector (IC) nominal elevada, este valor está calculado a una temperatura de encapsulado (TC) ideal de 25 °C. En condiciones reales de trabajo dentro del gabinete de una soldadora, la temperatura del disipador supera fácilmente los 90 °C, lo que provoca un fenómeno de degradación térmica (derating) que reduce drásticamente la corriente máxima real que el componente puede soportar de manera continua.
El encapsulado TO-247 se ha consolidado como el estándar industrial para estas etapas de potencia debido a su capacidad de transferencia térmica. Su pestaña metálica posterior expuesta proporciona una superficie de contacto amplia y plana, optimizando la resistencia térmica unión-caso (RthJC). Esto permite transferir el calor generado en la oblea de silicio hacia el disipador de aluminio de manera mucho más eficiente que los encapsulados más pequeños como el TO-220.
La temperatura máxima de la unión (Tj) es el límite crítico de operación. Componentes diseñados con tecnologías de última generación, como el Magnachip MBQ60T65PES, elevan este límite térmico de operación hasta los 175 °C, ofreciendo un margen de seguridad superior frente a sobrecargas temporales en comparación con dispositivos estándar limitados a 150 °C.
Al realizar una reparación, es crítico mantener la integridad del acoplamiento térmico. El uso de grasa siliconada de alta conductividad o aislantes de mica de bajo espesor es obligatorio para asegurar que transistores como el transistor GT50JR22 o el Magnachip MBQ60T65PES disipen el calor de forma simétrica. Una resistencia térmica desigual entre los transistores del puente provocará que uno de ellos absorba más corriente, acelerando su falla por embalamiento térmico.

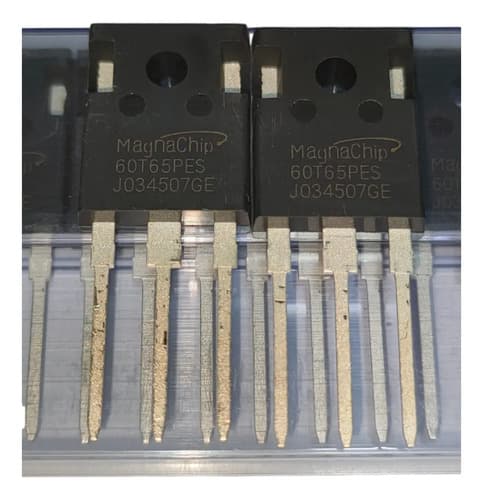

Cuándo elegir el Magnachip MBQ60T65PES para tu reparación
El transistor Magnachip MBQ60T65PES se consolida como el estándar de rendimiento para la reparación de soldadoras inverter de hasta 200A en el mercado colombiano. Basado en la tecnología Field Stop Trench de segunda generación de MagnaChip, este componente optimiza la eficiencia dinámica reduciendo drásticamente las pérdidas por conducción y conmutación en entornos de trabajo pesado.
Especificaciones técnicas clave
Este componente es la elección indicada en los siguientes escenarios de servicio técnico:
- Sustitución en máquinas de alta exigencia: Ideal para equipos de soldadura que operan con ciclos de trabajo exigentes en Colombia, donde las variaciones de voltaje de red requieren un margen de seguridad sólido de 650V.
- Actualización de componentes de 50A: Cuando la máquina original utiliza el transistor GT50JR22, el MBQ60T65PES ofrece un incremento de corriente nominal a 60A, mejorando la confiabilidad térmica del equipo reparado.
Qué diferencias hay entre el GT50JR22 y el Magnachip MBQ60T65PES
Al reparar etapas de potencia en soldadoras inverter, la elección entre el transistor GT50JR22 y el Magnachip MBQ60T65PES depende estrictamente de la topología de conmutación del equipo y de los márgenes de corriente requeridos.
El transistor GT50JR22 es un componente diseñado originalmente por Toshiba, optimizado para aplicaciones de conmutación de alta velocidad con pérdidas mínimas por apagado (Eoff). Es un dispositivo de 50A y 600V muy común en sistemas de calentamiento por inducción (IH) y soldadoras con topologías de conmutación suave (soft-switching) o circuitos de resonancia, donde los tiempos de apagado precisos son críticos para evitar el solapamiento de tensión y corriente.
Por otro lado, el Magnachip MBQ60T65PES utiliza tecnología Field Stop Trench de segunda generación. Con una capacidad de 60A y 650V, ofrece un margen de seguridad superior de 50V en tensión colector-emisor y 10A adicionales en corriente de colector. Esto lo convierte en la opción ideal para topologías de conmutación dura (hard-switching) como puentes completos (Full-Bridge) o medios puentes (Half-Bridge), típicos en soldadoras inverter de electrodo revestido (MMA) y TIG de hasta 200A que operan bajo fluctuaciones severas de la red eléctrica colombiana.
Si la soldadora inverter especifica originalmente transistores de la serie GT50 para circuitos resonantes, se debe mantener el transistor GT50JR22 para asegurar la sincronía de fase. Para equipos de trabajo pesado con puentes inversores estándar, el Magnachip MBQ60T65PES ofrece mayor robustez térmica y resistencia a picos inductivos.
Por qué se deben reemplazar los IGBT en conjunto y no de forma individual
En las fuentes de potencia de las soldadoras inverter, los transistores IGBT operan bajo topologías de medio puente (half-bridge) o puente completo (full-bridge / puente H). En estas configuraciones, los componentes trabajan en pares simétricos o en paralelo para conmutar corrientes elevadas a frecuencias que suelen superar los 20 kHz. Reemplazar únicamente el transistor que se quemó de forma visible y conservar los demás componentes del bloque es un error crítico en el servicio técnico.
Cuando se produce una falla, el estrés eléctrico y térmico degrada la estructura interna de los IGBT sobrevivientes, alterando sus propiedades semiconductoras aunque sigan midiendo "bien" en frío con un multímetro. Al mezclar un componente nuevo con componentes usados, o de lotes de fabricación diferentes, se rompe la simetría del circuito debido a las discrepancias en dos parámetros clave:
- Tensión de saturación colector-emisor (VCE(sat)): El transistor con menor VCE(sat) conducirá una mayor porción de la corriente total del puente, disipando más calor que el resto.
- Carga de compuerta (Qg) y tiempos de conmutación (td, tr, tf): Si un IGBT se apaga más lento que su par complementario en el mismo brazo del puente, se produce un cortocircuito momentáneo a través de la línea de alimentación (fenómeno de shoot-through), destruyendo la etapa de potencia al instante.
"En topologías de conmutación forzada de alta frecuencia, la asimetría en los tiempos de apagado (toff) y en la tensión de saturación (VCE(sat)) entre transistores en paralelo provoca que el dispositivo más lento o de menor resistencia interna asuma la mayor parte de la carga térmica, desencadenando una falla catastrófica por avalancha térmica en todo el bloque de potencia."
Para garantizar un balance dinámico de corriente y una distribución térmica uniforme, es indispensable instalar transistores idénticos del mismo fabricante y lote de producción. Para reparaciones completas de etapas de potencia de hasta 200 A, se recomienda el uso de kits de componentes hermanados como el pack de 6 transistores Magnachip MBQ60T65PES. Esto asegura que las características dinámicas de los seis dispositivos sean idénticas, previniendo fallas en cadena y garantizando que el circuito de control (driver de compuerta) cargue y descargue las compuertas de manera uniforme.
Cuándo se utiliza un módulo inteligente como el IKCM15L60GA
Durante la búsqueda de repuestos de potencia, es común confundir los transistores IGBT discretos con los Módulos de Potencia Inteligentes (IPM). El módulo inteligente IKCM15L60GA es un dispositivo integrado trifásico diseñado específicamente para el control de motores eléctricos de velocidad variable y no es un reemplazo ni una alternativa viable para los bloques de conmutación de una soldadora inverter.
Mientras que una soldadora inverter exige componentes de conmutación rápida capaces de manejar corrientes masivas de manera intermitente (con transistores individuales de alta capacidad como el Magnachip MBQ60T65PES de 60A), el módulo IKCM15L60GA está optimizado para la eficiencia energética en aplicaciones de potencia constante y controlada. Este módulo integra en un solo encapsulado los controladores de compuerta (gate drivers) con tecnología SOI, diodos de arranque (bootstrap) y protecciones térmicas y de sobrecorriente. Su límite de diseño está fijado para consumos de hasta 1600W operando a frecuencias de conmutación típicas de 10kHz.
Las aplicaciones correctas y los límites técnicos para utilizar este módulo inteligente incluyen:
- Sistemas de aire acondicionado y HVAC: Control de compresores inverter donde se requiere una modulación senoidal trifásica precisa y un monitoreo de temperatura integrado mediante termistor.
- Electrodomésticos de línea blanca: Motores de tambor en lavadoras modernas y bombas de alta eficiencia que demandan un arranque suave y prevención de conducción cruzada.
- Automatización industrial de baja potencia: Servoaccionamientos y motores de cintas transportadoras pequeñas que no superen los 1600W de consumo nominal de energía.
Intentar adaptar este IPM en el circuito de potencia de una soldadora inverter provocará una falla catastrófica inmediata debido a la incompatibilidad de topología (trifásica frente a medio puente o puente completo), la baja tolerancia a picos de corriente transitorios y la frecuencia de trabajo del equipo de soldadura, que suele superar ampliamente los límites de diseño de este integrado.
Qué errores comunes se cometen al elegir y montar un IGBT de repuesto
La sustitución de transistores en la etapa de potencia de una soldadora inverter es un proceso crítico. Un error de diagnóstico o de montaje puede destruir los componentes nuevos de forma instantánea al encender el equipo.
A continuación, se detallan las fallas más recurrentes en el taller durante este procedimiento:
Preguntas frecuentes
¿Puedo reemplazar un IGBT de 50A como el Transistor Gt50jr22 por el Magnachip 60t65pes de 60A?
Sí, en la gran mayoría de los diseños de soldadoras inverter este reemplazo es viable y seguro, ya que el Magnachip 60t65pes ofrece un margen de corriente superior (60A frente a los 50A del GT50JR22) y soporta hasta 650V de tensión colector-emisor. Ambos transistores comparten el encapsulado estándar TO-247, lo que facilita el montaje directo en el mismo disipador de aluminio sin necesidad de adaptaciones mecánicas. Sin embargo, es fundamental verificar que la tensión de umbral de compuerta (VGE(th)) y los tiempos de conmutación sean compatibles con el circuito de excitación (driver) de la soldadora. El uso de un componente de 60A suele mejorar la confiabilidad térmica del equipo bajo ciclos de trabajo exigentes.
¿Cuál es la distribución de pines (pinout) de los IGBT TO-247 como el Magnachip 60t65pes y el GT50JR22?
El encapsulado industrial TO-247 utilizado por el Magnachip 60t65pes y el Transistor Gt50jr22 posee una configuración de pines estándar que, vista de frente (con las especificaciones grabadas hacia usted), de izquierda a derecha es: Pin 1 Compuerta (Gate), Pin 2 Colector (Collector) y Pin 3 Emisor (Emitter). El colector también se encuentra conectado eléctricamente a la pestaña metálica posterior de disipación térmica, por lo que es mandatorio utilizar aisladores de mica o almohadillas de silicona junto con niples aislantes para el tornillo de fijación. Cualquier falla en el aislamiento provocará un cortocircuito directo al chasis o entre fases del puente inversor al energizar el equipo.
¿Por qué se recomienda cambiar todos los transistores del puente utilizando el paquete de 6 transistores Magnachip MBQ60T65PES en lugar de reemplazar solo el quemado?
En topologías de medio puente o puente completo, los transistores trabajan en pares simétricos balanceando la carga de conmutación de alta frecuencia. Si instala un componente nuevo junto a transistores usados, las sutiles diferencias en la resistencia de conducción (VCE(sat)) y las capacitancias parásitas causarán que el transistor más rápido o de menor resistencia asuma más corriente, provocando su falla térmica prematura. Adquirir el paquete de 6 transistores Magnachip MBQ60T65PES garantiza que todos los semiconductores pertenezcan al mismo lote de fabricación, asegurando parámetros eléctricos idénticos y un reparto de carga perfectamente simétrico en el bloque de potencia.
¿Cómo se diferencia un IGBT original de alta calidad de una copia genérica de bajo costo?
Los IGBT originales, como el Magnachip 60t65pes de grado industrial, presentan un grabado láser nítido y uniforme en su encapsulado, sin imperfecciones en el moldeado de plástico ni rebabas en los pines de conexión. Las réplicas genéricas suelen tener una resistencia térmica muy elevada debido a que el chip de silicio interno (die) es significativamente más pequeño que el del diseño original, lo que causa fallas catastróficas instantáneas al soldar a corrientes nominales altas. En aplicaciones de soldadura inverter, donde las corrientes de pico superan los límites convencionales, el uso de componentes originales garantizados es la única forma de evitar reparaciones repetitivas y daños colaterales en la placa de control PWM.
¿Se puede utilizar el módulo inteligente IKCM15L60GA para reparar una etapa de potencia de soldadora inverter estándar?
No, el módulo IKCM15L60GA es un Módulo de Potencia Inteligente (IPM) diseñado específicamente para el control trifásico de motores y compresores en electrodomésticos de hasta 1600W, como lavadoras y sistemas HVAC. Las soldadoras inverter convencionales requieren transistores discretos de alta corriente, típicamente en encapsulado TO-247, que conmutan a frecuencias y corrientes muy superiores a las que soporta este módulo integrado. Intentar adaptar un IPM en el circuito de potencia de una soldadora inverter es inviable debido a las diferencias radicales en el pinout, la lógica de control del driver y la capacidad de disipación de corriente.
¿Cuál es el tiempo de entrega estimado para el envío de estos repuestos a Bogotá, Medellín, Cali y otras ciudades de Colombia?
Contamos con stock disponible para despacho inmediato, lo que permite un tiempo de entrega estimado de 24 a 48 horas hábiles para las principales ciudades de Colombia como Bogotá, Medellín, Cali y Barranquilla. Para municipios intermedios o zonas de difícil acceso, el envío terrestre suele tomar entre 3 y 5 días hábiles a través de las transportadoras nacionales aliadas. Todos los componentes se embalan en empaques antiestáticos (ESD) de alta resistencia para asegurar que los pines y el encapsulado TO-247 de los IGBT lleguen en perfectas condiciones directamente a su taller de servicio técnico.
Realizar un mantenimiento exitoso en equipos de soldadura requiere precisión técnica y componentes de alta calidad. Al elegir entre el robusto Magnachip MBQ60T65PES o el especializado transistor GT50JR22, la clave está en respetar la simetría del circuito y optar siempre por repuestos originales. Contar con un proveedor local confiable en Colombia que garantice stock inmediato y envíos rápidos te permitirá reducir los tiempos de inactividad en el taller y asegurar que cada soldadora inverter reparada vuelva al trabajo pesado con la máxima confiabilidad.
