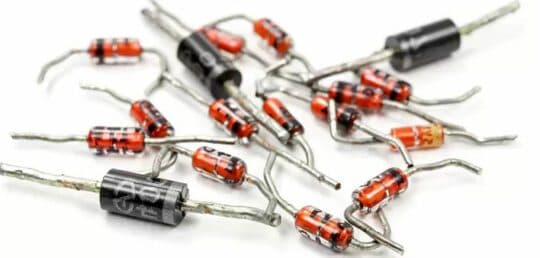

¿Qué es un diodo Zener?
Un diodo Zener es un tipo de diodo que está diseñado para permitir que la tensión fluya en dirección inversa cuando se alcanza la tensión Zener, o Vz. Esto ocurre en la zona de ruptura del diodo, que está diseñada para evitar daños en el dispositivo. Cuando se utiliza como regulador de tensión, el zener puede mantener una tensión de salida constante aunque cambie la tensión de entrada.
A diferencia de un diodo normal que detiene cualquier flujo de corriente por sí mismo cuando se polariza inversamente, cuando el voltaje inverso alcanza un cierto umbral, el tipo Zener comienza a conducir en sentido inverso.
**El Zener tiene dos terminales, el ánodo y el cátodo, y funciona utilizando una polarización inversa. Esto significa que el ánodo está conectado al terminal positivo y el cátodo al terminal negativo. Cuando no se aplica tensión, no hay flujo de corriente y el diodo no conduce. Sin embargo, cuando se aplica una tensión que supera el voltaje de ruptura, el diodo comienza a conducir y permite el flujo de corriente.
Puede utilizarse de diferentes maneras, incluso como regulador de tensión. Por ejemplo, si tiene una fuente de alimentación de 12 voltios y quiere utilizarla para alimentar un dispositivo de 5 voltios, puede utilizar un diodo Zener con una tensión de ruptura de 5 voltios para regular la salida. Esto evita que se dañe el dispositivo al asegurar que sólo se suministran 5 voltios, independientemente de lo que ocurra con la tensión de entrada.
Los Zener también se utilizan en rectificadores y fuentes de alimentación. En estas aplicaciones, ayudan a regular la tensión de salida y garantizan que no supere un determinado nivel. El uso de este tipo de diodo en estos dispositivos ayuda a mejorar su rendimiento y fiabilidad general.
Diodo Zener: características y funcionamiento
este componente electrónico que se utiliza para regular la tensión en un circuito, funciona aprovechando el efecto Zener, en el que el voltaje en un diodo aumenta bruscamente cuando se alcanza un cierto nivel de tensión. Esto hace que el diodo Zener sea muy útil como regulador de tensión, ya que puede mantener la tensión en un circuito constante, incluso si la tensión de entrada fluctúa.
tengamos lo siguiente en cuenta para entender su funcionamiento :
-
Si el diodo Zener está polarizado en la dirección directa, entonces actuará como un diodo común y conducirá.
-
Si el diodo Zener tiene polarización inversa, no conduce mientras el voltaje aplicado sea menor que el voltaje zener. Una vez que se ha alcanzado este voltaje, fluye una corriente desde el cátodo al ánodo como se muestra en la imagen y se mantiene un voltaje zener entre sus terminales (ver la característica Vz en la curva V-I).
Un diodo debe tenerse en cuenta como un componente real y no como un componente ideal cuando se analiza. Cuando está polarizado en modo inverso, hay una corriente que fluye en dirección opuesta a la flecha del diodo, pero de muy poco valor.
¿Para qué sirve un diodo Zener?
este diodo esta diseñado para funcionar en el modo de polarización inversa. Cuando un diodo Zener está en polarización inversa, actúa como un regulador de tensión y puede utilizarse para mantener una tensión constante. Los diodos Zener se utilizan a menudo en circuitos en los que es importante mantener una tensión estable, como en fuentes de alimentación y reguladores de tensión. Además, los diodos Zener pueden utilizarse para construir reguladores de tensión simples, que son dispositivos diseñados para mantener una tensión a un nivel deseado.
son super importantes en los circuitos electrónicos modernos ya que ayudan a evitar si hay problemas de tensión en el circuito protegiendo a los circuitos integrados, en las placas de celulares, televisores, computadoras laptops, tienen una importancia vital regulando la tensión a través de todo su circuito, son componentes muy económicos y formar un porcentaje alto de la composición en circuitos modernos.
¿Cómo funciona un regulador de voltaje?
Un regulador de tensión es un dispositivo que regula la tensión de un circuito. Para ello, varía la resistencia del circuito para controlar la cantidad de corriente que circula por él. El regulador de tensión se utiliza para mantener un nivel de tensión constante en el circuito, a pesar de los cambios en la carga o la tensión de entrada.
El tipo más común de regulador de tensión es el regulador de tensión lineal, que utiliza un transistor para controlar la resistencia en el circuito. El transistor actúa como un interruptor, y puede encenderse o apagarse en diferentes grados. Cuando el transistor está totalmente encendido, proporciona una ruta de baja resistencia para la corriente, y cuando está totalmente apagado, proporciona una ruta de alta resistencia. Al controlar la cantidad de tiempo que el transistor se enciende y se apaga, el regulador de voltaje puede controlar la cantidad de corriente que fluye a través del circuito, y así regular el voltaje.
Regulación de voltaje con Diodo Zener
con regularidad se utiliza un diodo Zener como elemento regulador en un regulador de tensión simple. este diodo conduce y mantiene cuando la tensión que lo atraviesa alcanza una determinada tensión de ruptura inversa, VZ. Esto hace que fluya una gran corriente a través del diodo y limita la tensión a través de él a VZ. La corriente a través del diodo estará limitada por la resistencia en serie, RS. El valor de RS se elige de forma que limite la corriente a un valor seguro cuando el diodo Zener esté conduciendo.
La tensión de salida del regulador será igual a VZ + VD, donde VD es la caída hacia delante del diodo. La tensión de salida se regulará en este valor mientras la tensión de entrada sea mayor que este valor. Si la tensión de entrada disminuye, el diodo Zener dejará de conducir y la tensión de salida disminuirá.
Un circuito muy sencillo consiste en colocar un diodo Zener entre una resistencia en serie y una salida. El voltaje en el diodo Zener es idéntico al voltaje de salida Vout.
Especificaciones del Diodo Zener
El diodo Zener está formado por dos regiones de material semiconductor, una de tipo p y otra de tipo n, que se unen para formar una unión. La región de tipo p tiene una mayor concentración de huecos, mientras que la región de tipo n tiene una mayor concentración de electrones. Cuando el Zener se conecta en sentido inverso a una fuente de tensión, permite que la corriente fluya en una sola dirección. La tensión zener, vz, es la tensión a la que el diodo zener se rompe y comienza a conducir la corriente.
La tensión zener también se conoce como tensión de ruptura o tensión de ruptura inversa. Suele estar entre 5 y 8 voltios para la mayoría de los diodos zener. La tensión de ruptura inversa es la tensión mínima necesaria para que el diodo zener conduzca la corriente en sentido inverso. Por encima de esta tensión, el diodo zener no conducirá la corriente en sentido inverso.
Aplicaciones del Diodo Zener
este tipo de diodo se usan a menudo como reguladores de tensión. Un regulador de tensión es un dispositivo que toma una tensión de entrada y emite una tensión regulada o constante. Al utilizar un diodo Zener como parte del circuito regulador de tensión, la tensión de salida puede mantenerse muy estable, incluso si la tensión de entrada varía.
Los Zener también pueden utilizarse por parejas, con un diodo conectado en modo de polarización inversa y el otro en modo de polarización directa. Esta configuración se llama a veces "duplicador de tensión". Si la tensión de entrada es lo suficientemente alta, los dos diodos actuarán juntos para duplicar la tensión de salida.
Hay muchas otras aplicaciones de los diodos Zener, como supresores de sobretensión, tensiones de referencia y circuitos de sujeción. Los diodos Zener son una parte importante de muchos dispositivos y circuitos electrónicos modernos.
