La celda 18650 parece inofensiva hasta que se hincha, se calienta o termina en un corto detrás del sofá. Un cargador de batería litio TP4056 bien cableado es barato y útil; mal entendido es una de las formas más comunes de provocar un incendio en el escritorio de un aficionado. Esta guía va al grano: qué hace el chip, qué cambia el módulo con protección, cómo cablear, qué corriente tiene sentido y qué prácticas no son negociables.
Si alimentas un ESP32 o un datalogger portátil, el TP4056 es casi un estándar de kit. Si además subes voltaje después de la celda, no mezcles conceptos con un boost a lo loco: primero carga segura, después conversión. Para medir tensiones de fin de carga y continuidad de cables, multímetro en el banco. Para nodos con WiFi a batería, ESP32 vs Arduino te aclara niveles y consumo.
1. Qué hace el TP4056 (de verdad)
El TP4056 es un cargador lineal de una sola celda de litio-ion / LiPo con perfil CC-CV hacia 4,2 V de fin de carga. En la fase de corriente constante (CC) empuja casi toda la corriente programada mientras la celda sube de voltaje; cerca del techo entra en voltaje constante (CV) y la corriente cae hasta el umbral de fin de carga del diseño. La corriente se programa con una resistencia (Rprog) en el módulo típico; muchos clones vienen fijados cerca de 1 A.
Entrada habitual: 5 V USB. El exceso de energía (5 V de USB menos la tensión de la celda, por la corriente) se disipa como calor en el chip. Por eso el módulo se calienta al cargar rápido: no siempre está “malo”; a veces está haciendo de regulador lineal. Si comparas con un cargador conmutado de laboratorio, el TP4056 de kit gana en precio y simplicidad, y pierde en eficiencia y en control fino de corrientes bajas.
No hace:
- Cargar packs 2S / 3S en serie con un solo TP4056.
- Balancear celdas.
- Sustituir un BMS completo de un power bank comercial serio.
- Convertir 4,2 V en 5 V o 12 V (eso es otro módulo).
- Recuperar celdas a 0 V de forma mágica: muchas protecciones y el propio chip tienen umbrales de arranque; una celda profundamente descargada puede necesitar diagnóstico, no fuerza bruta.
2. Con protección vs sin protección
En el mercado de módulos veras dos familias:
| Módulo | Qué incluye suele | Uso recomendado |
|---|---|---|
| TP4056 “solo” | Carga CC-CV, LEDs | Solo si la celda o el pack ya traen PCM/BMS confiable |
| TP4056 + DW01 + MOS | Carga + corte por sobrecorriente / cortocircuito / subtensión (según diseño) | Default para experimentación y prototipos |
La placa “con protección” añade un pequeño circuito (a menudo DW01 + dual MOSFET) entre la celda y la salida de carga. No te vuelve invencible, pero evita varios cortos tontos y sobredescargas que matan celdas.
Idea clave: “protección” del módulo de kit ≠ certificación de batería de avión. Sigue siendo electrónica de hobby: cablea bien, no dejes cargas sin vigilancia y no uses celdas dudosas.
3. Cableado mínimo sin inventar mitos
Serigrafía típica (confirma la tuya):
| Pad | Rol |
|---|---|
| IN+ / IN− o USB | Entrada 5 V de carga |
| B+ / B− | Directo a la celda (polaridad crítica) |
| OUT+ / OUT− | Salida hacia la carga (en módulos con protección, suele pasar por el PCM) |
Reglas:
- Polaridad de la celda primero. Invertir B+ / B− puede destruir el módulo y poner en riesgo la celda.
- No cargues una celda hinchada, pinchada, con envoltorio roto o de basurero sin historial.
- Usa portapilas de calidad o soldadura con técnica adecuada (temperatura y tiempo; el litio odia el calor excesivo en el body).
- Cables cortos y secciones decentes: un pelo fino a 1 A se calienta y engaña mediciones.
Algunos módulos permiten cargar y alimentar a la vez con matices de corriente y caídas. Otros no documentan bien el path. Si el proyecto es serio, separa fases: carga con USB sin carga rara en paralelo, o diseña con power-path consciente. No asumas el comportamiento del anuncio de marketplace.
4. Corriente de carga: 1 A no es un derecho
1 A en una 18650 de buena capacidad puede ser aceptable; en una celda pequeña de LiPo de dron barato o en una celda vieja es agresivo. Señales de alarma:
- Celda muy caliente al tacto durante la carga.
- Módulo extremadamente caliente en ambiente cerrado.
- Tiempo de carga absurdo o LEDs que nunca cambian de estado.
El Rprog del datasheet del TP4056 define la corriente. Si tu módulo permite cambiar la resistencia y sabes soldar SMD, bajar a 500 mA es una decisión adulta para celdas pequeñas. Si no, elige módulos con corriente acorde o acepta cargas más largas con vigilancia.
5. LEDs, fin de carga y la mentira del “ya está”
Los LEDs rojo/azul o rojo/verde varían por clon. No memorices un color de un video: mira la serigrafía o mide.
Procedimiento sano:
- Multímetro en B+ / B− (o en la celda) al final.
- Esperas acercarte a ~4,2 V en CV con corriente que cae (el chip reduce corriente al final).
- No dejes la celda a 4,2 V “por días por si acaso” en un cargador dudoso sin supervisión: termina la carga y, si guardas, muchos prefieren almacenamiento cerca de ~3.7–3,8 V para celdas sueltas de taller (buena práctica de litio, no dogma religioso).
Un LED apagado con 3,5 V en la celda no significa “full”. Mide.

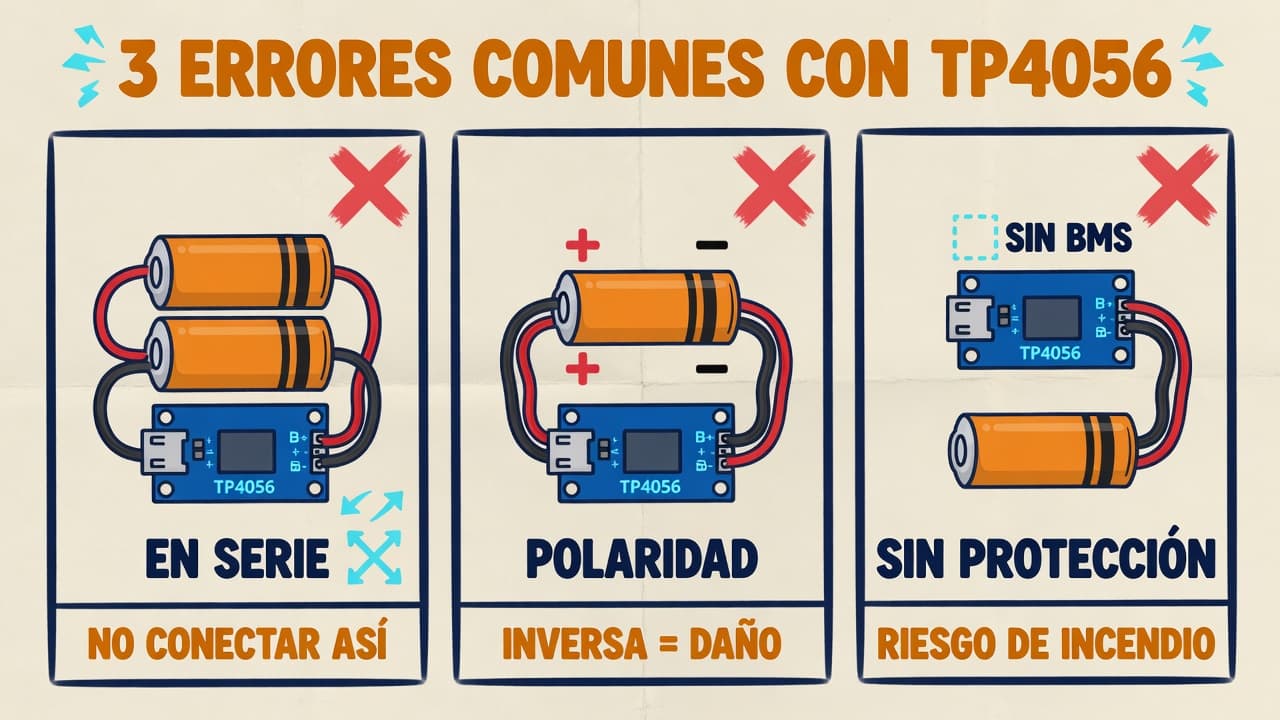

6. Lo que nunca hay que hacer
Trátalo como checklist de seguridad, no como poesía:
- Cargar celda hinchada, con olor a electrolito o golpeada.
- Poner 2S/3S en serie a un solo TP4056.
- Cortocircuitar B+ y B− “para probar”.
- Dejar la carga sin supervisión sobre sofá, cama o papeles.
- Invertir polaridad.
- Usar cargador de plomo o fuente de lab a 5 V sin límite “porque es 5 V”.
- Meter la celda al revés en un portapilas flojo.
- Parallelar celdas sin entender capacidad, estado e igualación.
- Perforar, aplastar o tirar a la basura común celdas dañadas (residuos y riesgo).
- Confiar en un power bank casero sin protecciones ni carcasa pensada.
La clave: una 18650 en corto es un soplete químico. Caja no inflamable, superficie dura, lejos de cortinas. No es paranoia de internet: es física de energía almacenada.
7. TP4056 y microcontroladores (ESP32, Arduino)
Patrones comunes:
- Celda → módulo con protección → regulador 3,3 V → ESP32.
- Celda → TP4056 → boost 5 V → periféricos (con cuidado de eficiencia y calor).
El ESP32 en WiFi pega picos de corriente: un cable largo y delgado + protección sensible puede cortar la salida y parecer un “reinicio misterioso”. Mide tensión en la entrada del regulador del micro bajo carga WiFi. Capacitores locales ayudan; magia no.
Niveles lógicos y consumo de red: ESP32 tutorial en español y la comparativa ESP32 vs Arduino.
8. Calor del módulo: lineal no es gratis
Al cargar a 1 A desde 5 V con la celda a 3,7 V, el chip disipa del orden de (5 − 3.7) × 1 ≈ 1.3 W más pérdidas. En una plaquita mínima eso se nota. Buenas prácticas:
- No encierras el módulo en una caja sin aire mientras carga a tope.
- No apiles el TP4056 contra la celda como si fuera un sándwich térmico.
- Si el proyecto carga siempre a 1 A en ambiente caliente, considera corriente menor o un cargador conmutado de mejor diseño.
9. Relación con power banks y chips tipo SW6206
El TP4056 es un cargador de celda. Un power bank “de verdad” combina carga, protección, elevación a 5 V y a menudo más lógica. Si tu camino es power bank casero, lee también la guía de SW6206 y seguridad de celdas cuando aplique a tu proyecto. No copies un esquema de red social sin protecciones y sin entender cortes UV/OC.
10. Protocolo de primer uso en el taller
- Inspección visual de celda y módulo.
- Confirmar polaridad del portapilas.
- Multímetro: celda en rango razonable (p. ej. no 0 V ni >4,2 V de entrada).
- Conectar B+ / B− sin USB aún; verificar que no hay corto en OUT.
- Conectar USB 5 V de un cargador de pared de calidad mediocre-buena (no puerto dudoso de hub sin corriente).
- Observar temperatura a los 5–10 minutos.
- Verificar fin de carga con multímetro, no solo con LED.
- Etiquetar la celda con fecha de puesta en servicio si haces flota de prototipos.
11. Fallas típicas y lectura rápida
| Síntoma | Causas probables |
|---|---|
| No carga, LED raro | USB sin 5 V reales, cable solo de carga, celda al revés, módulo muerto |
| Carga y se corta al poner load | Protección por sobrecorriente, cable fino, picos del ESP32 |
| Módulo ardiendo | 1 A continuo en caja cerrada, celda en CV mal, corto parcial |
| Celda a 4,2 V pero “no rinde” | Celda vieja, alta resistencia interna, boost ineficiente |
| OUT sin tensión | Protección abierta por UV o corto previo; reset según diseño del PCM |
Si el módulo carga bien en banco y falla solo dentro de la caja del producto, mira ventilación, presión mecánica sobre la celda y cables pellizcados. El “antes funcionaba en el escritorio” casi siempre es un problema de montaje final, no de magia del silicio.
12. Checklist de compra del módulo (para no arrepentirte)
Antes de pagar el TP4056 del catálogo local, confirma:
- ¿Trae protección (DW01 + MOS o equivalente) si tu celda va suelta?
- ¿La serigrafía de B+/B− y OUT es legible en la foto real?
- ¿El conector USB es el que tienes en el cajón (micro-B vs USB-C)?
- ¿El vendedor distingue “solo carga” de “carga + protección”?
- ¿Vas a usar portapilas 18650 de calidad o soldar niquel con técnica adecuada?
Un módulo de $1 sin protección puede servir dentro de un pack que ya trae PCM. Para el estudiante que clava una 18650 en un portapilas abierto sobre la mesa, la versión protegida es el default sensato. Complementa la lectura del chip con cómo leer un datasheet cuando quieras bajar el Rprog con criterio y no con “vídeo del 2017”.
13. Cierre de taller: hábitos que evitan sustos
La carga de litio en hobby se vuelve aburrida cuando haces bien lo básico: celda sana, polaridad correcta, 5 V decentes, corriente acorde, superficie no inflamable y medición de fin de carga. Lo peligroso no es el TP4056 en abstracto: es usarlo como si fuera un cargador de pilas AA “que se puede olvidar en el sillón para siempre”.
Si tu proyecto crece a varias celdas, balanceo o carcasa de power bank, sal del módulo suelto y diseña (o compra) un sistema con protecciones a la medida. Mientras tanto, un TP4056 con protección bien cableado sigue siendo una de las formas más honestas de meter una 18650 en un prototipo de ESP32 o datalogger.
Preguntas frecuentes
¿Puedo cargar dos 18650 en paralelo con un TP4056?
Solo si entiendes paralelo de litio: mismas celdas, mismo estado de carga al unirlas, cables adecuados y aceptación del doble de energía (y de riesgo). No es el primer experimento del martes por la noche. Muchos aficionados prefieren un solo pack con BMS diseñado para paralelo.
¿El TP4056 sirve para LiFePO4?
El perfil a 4,2 V es para litio-ion / LiPo típicos de 4,2 V/celda. LiFePO4 usa otro techo de voltaje. No “aproximes”.
¿Es seguro dejarlo cargando toda la noche?
Con módulo en buen estado, celda sana, superficie no inflamable y USB de pared, mucha gente lo hace. El riesgo nunca es cero. Si la celda o el módulo están calientes de más, no lo normalices. Un detector de humo en el taller no es de más.
¿Por qué mi celda nueva marca 3,5 V y no 4,2 V?
Las celdas suelen enviarse a voltaje de almacenamiento, no al 100 %. Es normal. Carga con el procedimiento correcto.
¿Puedo alimentar el TP4056 con 6 V o 9 V?
El chip está pensado para entrada de carga en torno a 5 V (mira absolute max del datasheet). Más voltaje = más calor y riesgo de destruir el IC. Usa 5 V.
¿Qué hago con una celda hinchada?
Deja de usarla. No la pinches. Infórmate de puntos de recolección de baterías en tu ciudad. No la tires a la bolsa común ni la “descharges a cero con una resistencia en el escritorio” sin control.
