📚💡 ¡Hola, genios de la electrónica! 🚀
Hoy, les traemos un proyecto súper divertido y emocionante: ¡Un LED chaser con un NE555! 🌈 Pero antes de sumergirnos en los detalles, exploremos un poco de teoría detrás de este asombroso circuito 🎓😉
🧪 La magia detrás del LED chaser es el IC NE555, un temporizador muy versátil y popular en el mundo de la electrónica. Funciona como un oscilador astable, generando una señal cuadrada en su salida (pin 3) 🎛️⏲️
Ahora, ¡manos a la obra! 🛠️🎉Componentes:
-
NE555 😎
-
1k resistor 🌈
-
15k resistor 🌈
-
100uF 16V capacitor 🌀
-
Leds 💡
-
Protoboard o PCB 🎴
-
Cables y conectores 🌐
-

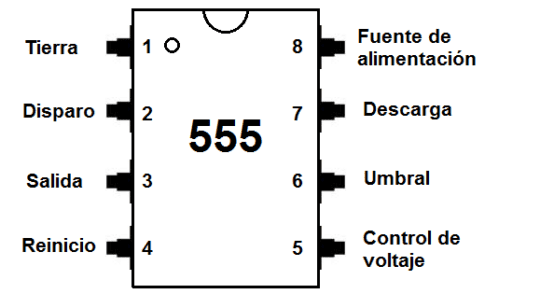

Fuente de alimentación de 4V 🔋 Paso 1️⃣: ¡Configurar el NE555! 🧩
-
GND (tierra) 🌍 ➡️ Pin 1
-
Disparo (Trigger) 🎯 ➡️ Pin 2
-
Salida (Output) 🔊 ➡️ Pin 3
-
Reset ♻️ ➡️ Pin 4
-
Control de voltaje (Voltage Control) ⚡ ➡️ Pin 5
-
Umbral (Threshold) 🚧 ➡️ Pin 6
-
Descarga (Discharge) 🔋 ➡️ Pin 7
-
Vcc (alimentación) 🍽️ ➡️ Pin 8 Paso 2️⃣: 🤝 ¡Conectar los componentes! 🔗
-
NE555 pin 1 🌍 ➡️ GND
-
NE555 pin 2 🎯 ➡️ Pin 6 & negativo del capacitor 100uF 🌀
-
NE555 pin 3 🔊 ➡️ Resistencia de 1k 🌈 ➡️ Cadena de LEDs 💡
-
NE555 pin 4 ♻️ ➡️ Pin 8
-
NE555 pin 5 ⚡ ➡️ Sin conexión o a GND con 0.01uF (opcional)
-
NE555 pin 7 🔋 ➡️ Resistencia de 15k 🌈 ➡️ Positivo del capacitor 100uF 🌀
-
NE555 pin 8 🍽️ ➡️ Fuente de alimentación de 4V 🔋
-
Positivo del capacitor 100uF 🌀 ➡️ Fuente de alimentación de 4V 🔋 Paso 3️⃣: ✔️ Verificar y encender 🔥
-
Revisa todas las conexiones 🔍
-
Conecta la fuente de alimentación de 4V 🔌
-
¡Observa cómo los LEDs comienzan a "perseguirse"! 🌟 Así que aquí lo tienen, amigos electrónicos. ¡Un LED chaser con un NE555 que seguramente impresionará a todos! 🤩🌟
Hoy, exploraremos el mágico mundo del NE555, uno de los temporizadores más populares y versátiles en la industria. 🚀🔌 Acompáñame en este emocionante viaje mientras descubrimos cómo funciona, ejemplos, circuitos comunes y aplicaciones en la vida real. 🌟
Extra... Te dejaremos un pequeño resumen per muy util de lo que es el famoso circuito integrado Ne555
Que es el Circuito Ne555 ?
📚💡 El NE555 es un temporizador integrado de 8 pines que puede operar en dos modos principales: monoestable y astable. 😮
🕐 Modo Monoestable del Ne555
En este modo, el NE555 genera un único pulso de duración predeterminada cuando se activa. Es perfecto para aplicaciones temporizadas como alarmas, temporizadores y retrasos. ⏲️🔔
🔄 Modo Astable del Ne555
En este modo, el NE555 funciona como un oscilador, generando una señal cuadrada continua en su salida. ¡Esto es ideal para aplicaciones que requieren una señal periódica, como generadores de tonos o controladores PWM! 🎵🎛️
Aquí tienes un par de ejemplos y circuitos comunes que utilizan el NE555:
1️⃣ Circuito monoestable: 🕐
- En este circuito, el NE555 se configura para generar un pulso único cuando se activa.
- Componentes: NE555, resistencia, capacitor, botón y LED.
- Aplicación en la vida real: temporizador de retardo para un sistema de iluminación. 💡⏲️
2️⃣ Circuito astable: 🔄
- En este circuito, el NE555 genera una señal cuadrada periódica en su salida.
- Componentes: NE555, dos resistencias, capacitor y LED.
- Aplicación en la vida real: generador de tonos para alarmas o dispositivos de comunicación. 🚨🔊
3️⃣ Controlador PWM: 🎛️
- El NE555 se puede utilizar para generar una señal PWM ajustable controlando el ciclo de trabajo.
- Componentes: NE555, resistencias, potenciómetro, capacitor y carga (como un motor DC).
- Aplicación en la vida real: control de velocidad de un motor DC. 🚀🔋 Ahora que conoces un poco más sobre el NE555, ¡espero que te sientas inspirado para explorar más circuitos y aplicaciones! 🌠👩🔧👨🔧
Si buscas aún más información, te recomiendo consultar recursos en línea y libros especializados en el NE555 y otros temporizadores integrados. ¡No olvides compartir tus creaciones con nosotros! 🤗💻🌐
¡Feliz construcción y disfruta de la maravillosa aventura electrónica! 🎉🛠️💡
