Los Transistores, explicacion de tipo de transistor NPN, PNP y usos
Aprendamos de los distintos de transistores como por ejemplo npn, pnp, bipolar, bjt, explicamos los diferentes tipos de transistores y uso en los circuitos.
16 min de lectura
¿Sabías que estos pequeños componentes electrónicos juegan un papel fundamental en dispositivos electrónicos de todo tipo? Desde teléfonos móviles 📱 hasta ordenadores 💻, y mucho más. Los transistores actúan como interruptores o amplificadores de señales eléctricas, y conocer sus diferentes tipos y características es esencial para llevar a cabo proyectos electrónicos exitosos. 🚀😄
¿Por qué es importante saber qué tipo de transistor usar? 🤔 Cada tipo de transistor tiene sus propias características y aplicaciones. Algunos son ideales para amplificar señales débiles 🔊, mientras que otros son perfectos para controlar dispositivos de alta potencia 💪. Saber cuál elegir te permitirá diseñar circuitos que funcionen de manera eficiente y confiable.
¿Cómo investigar antes de usar un transistor? 🧐 Antes de elegir un transistor, considera estos aspectos clave:
Compartir este artículo
Escrito por
Tecnoelite Colombia
Componentes electronicos, semiconductores y soporte tecnico en Colombia
Productos exclusivos y de gran calidad para Bogota, Ibague, Cali, Santa Marta y envios a nivel nacional.
Datasheet: 📄 Consulta siempre la hoja de datos del transistor. Aquí encontrarás información detallada sobre sus características eléctricas y mecánicas, así como las condiciones de operación recomendadas.
Aplicación: 💡 Piensa en qué función desempeñará el transistor en tu circuito. Por ejemplo, si necesitas un amplificador de señal, un BJT podría ser adecuado. Si buscas controlar un dispositivo de alta potencia, un MOSFET o IGBT podría ser una mejor opción.
Polaridad: ⚡ Asegúrate de conocer la polaridad del transistor (NPN, PNP, Canal N o Canal P) y cómo se conecta en tu circuito.
Potencia y corriente máxima: 🔥 Verifica las especificaciones de potencia y corriente máxima del transistor para asegurarte de que pueda manejar las cargas de tu proyecto sin dañarse.
Compatibilidad: 🧩 Asegúrate de que el transistor sea compatible con otros componentes de tu circuito, como resistencias, capacitores y circuitos integrados.
Ahora ya conoces lo básico sobre los transistores y cómo investigar antes de usarlos. ¡Esperamos que esta información te sea útil en tus proyectos electrónicos! 🎉😊 No olvides siempre divertirte y seguir aprendiendo, ¡el mundo de la electrónica es fascinante! ⚡💡🔌
¿Cómo conectar los transistores?
Conectar transistores es un aspecto clave para que funcionen correctamente en tus proyectos electrónicos. A continuación, te explicamos cómo conectar los tipos de transistores más comunes de forma fácil y divertida 😊🔌:
1. Transistores de Unión Bipolar (BJT): Recuerda que hay dos tipos de BJT: NPN y PNP. Ambos tienen tres terminales: base (B), colector (C) y emisor (E).

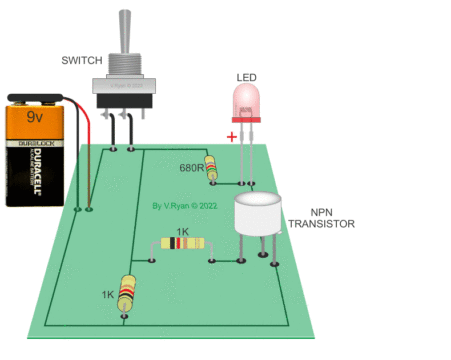

NPN: 🔵Conecta la base (B) a través de una resistencia a la señal de entrada (puede ser una señal de voltaje o un microcontrolador).
Conecta el colector (C) a la carga que deseas controlar (por ejemplo, un LED) y luego a la fuente de alimentación positiva (+Vcc).
Conecta el emisor (E) a tierra (GND).
Cuando la señal de entrada en la base es alta, la corriente fluye desde el colector al emisor y enciende la carga.
imagen
PNP: 🔴Conecta la base (B) a través de una resistencia a la señal de entrada (puede ser una señal de voltaje o un microcontrolador).
Conecta el colector (C) a la carga que deseas controlar (por ejemplo, un LED) y luego a tierra (GND).
Conecta el emisor (E) a la fuente de alimentación positiva (+Vcc).
Cuando la señal de entrada en la base es baja, la corriente fluye desde el emisor al colector y enciende la carga.
imagen
2. Transistores de Efecto de Campo (FET): 🌟 Los FET tienen tres terminales: compuerta (G), drenador (D) y surtidor (S). A continuación, te explicamos cómo conectar un MOSFET de canal N, que es uno de los FET más utilizados:
MOSFET de canal N: ⚡Conecta la compuerta (G) a través de una resistencia a la señal de entrada (puede ser una señal de voltaje o un microcontrolador).
Conecta el drenador (D) a la carga que deseas controlar (por ejemplo, un motor) y luego a la fuente de alimentación positiva (+Vcc).
Conecta el surtidor (S) a tierra (GND).
Cuando la señal de entrada en la compuerta es alta, la corriente fluye desde el drenador al surtidor y enciende la carga.
Nota: La conexión de otros tipos de FET, como JFET o MOSFET de canal P, es similar, pero con algunas diferencias en la polaridad y la dirección del flujo de corriente. Consulta la hoja de datos específica para obtener más detalles.
¡Y eso es todo! Con esta guía, ahora sabes cómo conectar los tipos de transistores más comunes en tus proyectos. Recuerda siempre verificar la hoja de datos del transistor específico que estés utilizando y asegurarte de que esté conectado correctamente.
¿Cómo elegir un transistor para su proyecto? 🚀
Elegir el transistor adecuado para tu proyecto es esencial para lograr el funcionamiento correcto de tu circuito. Aquí te explicamos cómo seleccionar el transistor ideal considerando sus características principales. 😃
1. Identifica el tipo de transistor necesario 🤔
Hay varios tipos de transistores disponibles en el mercado, como el transistor bipolar (BJT) y el transistor de efecto de campo (FET). El primer paso para elegir un transistor es determinar qué tipo es el más adecuado para tu proyecto.
Transistores Bipolares (BJT) 💡
Los BJT son los transistores más comunes y se utilizan principalmente como interruptores o amplificadores. Hay dos tipos de BJT: NPN y PNP. Ambos tienen tres terminales: base (B), colector (C) y emisor (E).
NPN: La corriente fluye desde el colector al emisor cuando hay una señal de entrada en la base. Ejemplo de uso: encender un LED.
imagen
PNP: La corriente fluye desde el emisor al colector cuando no hay señal de entrada en la base. Ejemplo de uso: controlar un motor.
imagen
Transistores de Efecto de Campo (FET) 🔌
Los FET controlan el flujo de corriente mediante un campo eléctrico y tienen una alta impedancia de entrada. Estos transistores son ideales para aplicaciones donde se requiere una alta eficiencia energética, como en circuitos integrados y aplicaciones de alta frecuencia.
2. Revisa las características de un transistor 📚
Una vez que hayas identificado el tipo de transistor adecuado, es importante considerar las siguientes características principales:
Corriente de colector (Ic): Es la corriente máxima que puede fluir entre el colector y el emisor. Asegúrate de que el transistor pueda manejar la corriente requerida por tu circuito.
Voltaje colector-emisor (Vce): Es el voltaje máximo que puede soportar el transistor entre el colector y el emisor. Verifica que el transistor pueda manejar el voltaje de tu proyecto.
Ganancia de corriente (hFE): Es la relación entre la corriente de salida (Ic) y la corriente de entrada (Ib) en la base del transistor. Si estás utilizando el transistor como amplificador, asegúrate de que tenga la ganancia de corriente adecuada.
Polaridad: La polaridad del transistor (NPN o PNP) debe coincidir con la de tu circuito.
3. Consulta la hoja de datos del transistor 📄
La hoja de datos proporciona información detallada sobre las características y especificaciones del transistor. Estudia la hoja de datos para asegurarte de que el transistor seleccionado cumpla con los requisitos de tu proyecto.
4. Compatibilidad con otros componentes 🧩
Asegúrate de que el transistor sea compatible con otros componentes en tu circuito, como resistencias, capacitores y circuitos integrados.
Siguiendo estos pasos, podrás elegir un transistor adecuado para tu proyecto y garantizar el correcto funcionamiento de tu circuito.
Tipos de transistores
Te presentaremos los tipos de transistores más populares en el mercado y sus características básicas. No te preocupes si eres nuevo en el tema, lo explicaremos de una forma sencilla y con ejemplos. ¡Comencemos! 🚀1. Transistores de Unión Bipolar (BJT): 😃 Los BJT son transistores que controlan el flujo de corriente a través de dos uniones PN, lo que significa que están hechos de material semiconductor tipo P y N. Hay dos variantes de BJT: NPN y PNP.
NPN: El transistor NPN tiene una capa de material P entre dos capas de material N. Cuando le aplicamos una corriente a la base, permite que la corriente fluya del colector al emisor. Ejemplo: 2N3904.
PNP: El transistor PNP tiene una capa de material N entre dos capas de material P. Funciona de manera opuesta al NPN, es decir, cuando no hay corriente en la base, permite el paso de la corriente del emisor al colector. Ejemplo: 2N3906.
2. Transistores de Efecto de Campo (FET): 🤔 Los FET controlan la corriente mediante un campo eléctrico, en lugar de una corriente directa como en el caso de los BJT. Hay dos tipos principales de FET: JFET y MOSFET.
JFET (Transistor de efecto de campo de unión): Este tipo de transistor se controla mediante una unión PN. Los JFET también vienen en variantes N y P, como el 2N5457 (N) y el MPF102 (P).
MOSFET (Transistor de efecto de campo de óxido metálico semiconductor): Este transistor usa una capa de óxido aislante para controlar el flujo de corriente. Los MOSFET tienen una alta impedancia de entrada y vienen en variantes de canal N y canal P. Ejemplos: IRFZ44N (Canal N) y IRF4905 (Canal P).
3. Transistores de Efecto de Campo de Compuerta Aislada (IGBT): 😎 Los IGBT son una combinación de BJT y MOSFET. Se utilizan en aplicaciones de alta potencia y alta frecuencia, como en controladores de motores y sistemas de energía solar. Ejemplo: IRG4PC50U.
4. Fototransistores: 🌞 Son transistores que pueden controlar el flujo de corriente mediante la exposición a la luz. Cuando la luz incide sobre el fototransistor, permite el paso de la corriente. Se utilizan en sistemas de detección de luz, como en sensores de proximidad. Ejemplo: BPW34.
¡Y eso es todo! Estos son algunos de los principales tipos de transistores disponibles en el mercado. Esperamos que este tutorial te haya sido útil y te haya dado una visión general fácil de entender sobre los transistores. ¡Buena suerte en tus proyectos electrónicos! 🛠💡
Transistores NPN
Los transistores NPN son uno de los dos tipos principales de transistores bipolares (BJT). Estos pequeños y poderosos componentes electrónicos son esenciales en muchos proyectos electrónicos, desde amplificadores hasta interruptores. 🚀😊 En esta guía fácil y divertida, exploraremos los transistores NPN en detalle, utilizando los términos clave que mencionaste. ¡Vamos a sumergirnos en el fascinante mundo de los transistores NPN! ⚡🌈
¿Qué es un transistor NPN? 🧐
imagen
Un transistor NPN es un dispositivo semiconductor formado por tres capas de material: una capa de tipo P (portador positivo) entre dos capas de tipo N (portador negativo). Tiene tres terminales llamadas base (B), colector (C) y emisor (E). La corriente fluye desde el colector al emisor cuando se aplica una señal de entrada en la base. 🌟
¿Cómo funciona un transistor NPN? 🤔
Cuando se aplica una señal de voltaje positiva en la base (B) del transistor NPN, los electrones en la región del emisor (E) son atraídos hacia la base, lo que permite que fluya corriente desde el colector (C) al emisor. En otras palabras, el transistor NPN actúa como un interruptor que se "enciende" cuando la señal de entrada en la base es alta. 💡
Parámetros clave de los transistores NPN 📚
Corriente de colector (Ic): Es la corriente máxima que puede fluir entre el colector y el emisor. Asegúrate de que el transistor pueda manejar la corriente requerida por tu circuito.
Voltaje colector-emisor (Vce): Es el voltaje máximo que puede soportar el transistor entre el colector y el emisor. Verifica que el transistor pueda manejar el voltaje de tu proyecto.
Ganancia de corriente (hFE): Es la relación entre la corriente de salida (Ic) y la corriente de entrada (Ib) en la base del transistor. Si estás utilizando el transistor como amplificador, asegúrate de que tenga la ganancia de corriente adecuada.
Ejemplos de uso de transistores NPN 🚀
Encender un LED: 💡 Conecta la base (B) a través de una resistencia a la señal de entrada (puede ser una señal de voltaje o un microcontrolador). Conecta el colector (C) al LED y luego a la fuente de alimentación positiva (+Vcc). Conecta el emisor (E) a tierra (GND). Cuando la señal de entrada en la base es alta, la corriente fluye desde el colector al emisor y enciende el LED.
Amplificador de señal: 📶 Un transistor NPN puede amplificar una señal de entrada débil. La señal de entrada se conecta a la base (B) a través de una resistencia, y la señal de salida amplificada se toma desde el colector (C).
Controlar un motor: 🚗 Conecta la base (B) a través de una resistencia a la señal de entrada (puede ser una señal de voltaje o un microcontrolador). Conecta el colector (C) al motor y luego a la fuente de alimentación positiva (+Vcc). Conecta el emisor (E) a tierra (GND). Cuando la señal de entrada en la base es alta, la corriente fluye desde el colector al emisor y el motor se activa.
Conmutador lógico: 💻 Los transistores NPN pueden usarse en circuitos digitales como conmutadores lógicos. Por ejemplo, en una compuerta AND, si las dos entradas son altas (1), la salida será alta (1). Conecta dos transistores NPN en serie, de modo que la salida del primer transistor esté conectada a la base del segundo transistor. La salida final se tomará desde el colector del segundo transistor.
Oscilador: 🎵 Los transistores NPN también se utilizan en circuitos osciladores para generar señales periódicas, como ondas sinusoidales o cuadradas. Estos circuitos pueden ser útiles en aplicaciones de radiofrecuencia, generadores de tonos y sistemas de comunicación.
Al explorar estos ejemplos y aplicaciones, es fácil ver por qué los transistores NPN son tan populares en el mundo de la electrónica. Ya sea que estés buscando controlar un LED, amplificar una señal o diseñar un circuito digital, un transistor NPN puede ser la herramienta perfecta para el trabajo.
Transistores PNP
imagen
Los transistores PNP son el otro tipo principal de transistores bipolares (BJT) y, al igual que los transistores NPN, desempeñan un papel importante en una variedad de proyectos electrónicos. Desde amplificadores hasta interruptores, estos pequeños y poderosos dispositivos son esenciales en la electrónica. 🎊😄 En esta guía amigable y entretenida, exploraremos los transistores PNP en detalle, utilizando los términos clave que mencionaste. ¡Adéntrate en el emocionante mundo de los transistores PNP! ⚡
¿Qué es un transistor PNP? 🧐
Un transistor PNP es un dispositivo semiconductor formado por tres capas de material: una capa de tipo N (portador negativo) entre dos capas de tipo P (portador positivo). Tiene tres terminales llamadas base (B), colector (C) y emisor (E). La corriente fluye desde el emisor al colector cuando se aplica una señal de entrada en la base. 💫
¿Cómo funciona un transistor PNP? 🤔
Cuando se aplica una señal de voltaje negativa o cero en la base (B) del transistor PNP, se permite que fluya corriente desde el emisor (E) al colector (C). En otras palabras, el transistor PNP actúa como un interruptor que se "enciende" cuando la señal de entrada en la base es baja. 💡
Parámetros clave de los transistores PNP 📚
Corriente de colector (Ic): Es la corriente máxima que puede fluir entre el colector y el emisor. Asegúrate de que el transistor pueda manejar la corriente requerida por tu circuito.
Voltaje colector-emisor (Vce): Es el voltaje máximo que puede soportar el transistor entre el colector y el emisor. Verifica que el transistor pueda manejar el voltaje de tu proyecto.
Ganancia de corriente (hFE): Es la relación entre la corriente de salida (Ic) y la corriente de entrada (Ib) en la base del transistor. Si estás utilizando el transistor como amplificador, asegúrate de que tenga la ganancia de corriente adecuada.
Ejemplos de uso de transistores PNP 🚀
Circuito de carga de batería: 🔋 Los transistores PNP se utilizan en circuitos de carga de batería para controlar la corriente de carga. Conecta la base (B) del transistor PNP a través de una resistencia a un circuito de control de carga. Conecta el emisor (E) a la fuente de alimentación positiva (+Vcc) y el colector (C) a la batería. Cuando la señal de entrada en la base es baja, el transistor permite que la corriente fluya desde el emisor al colector, cargando la batería.
Inversor lógico (NOT): 💻 En un circuito inversor, la salida es la negación de la entrada. Conecta la base (B) del transistor PNP a la señal de entrada a través de una resistencia. Conecta el emisor (E) a la fuente de alimentación positiva (+Vcc) y el colector (C) a la salida y a una resistencia que va a tierra (GND). Cuando la señal de entrada en la base es baja, el transistor se activa y la salida es alta (1); cuando la señal de entrada es alta, el transistor se desactiva y la salida es baja (0).
Amplificador en clase B: 📢 Los transistores PNP se utilizan junto con transistores NPN en amplificadores de potencia de clase B. En este tipo de amplificadores, un transistor NPN y un transistor PNP trabajan juntos para amplificar la señal de entrada en dos mitades: la parte positiva y la parte negativa. Esto mejora la eficiencia del amplificador y minimiza la distorsión de la señal amplificada.
A medida que exploramos estos ejemplos y aplicaciones, es fácil ver por qué los transistores PNP son tan útiles en el mundo de la electrónica. Ya sea que estés buscando controlar un dispositivo, invertir una señal lógica o diseñar un amplificador, un transistor PNP puede ser la herramienta perfecta para el trabajo.
Resumen del articulo acerca de los Transistores y sus tipos
Los transistores son dispositivos semiconductores fundamentales en la electrónica que se utilizan para amplificar señales, controlar el flujo de corriente y actuar como interruptores.
Transistores bipolares: NPN y PNP 🎇
Los transistores bipolares están compuestos por tres capas de material semiconductor y tienen tres terminales llamadas base (B), colector (C) y emisor (E). Se clasifican en dos categorías:
Transistores NPN: En estos transistores, una capa de tipo P (portador positivo) está entre dos capas de tipo N (portador negativo). Cuando se aplica una señal de entrada en la base, la corriente fluye desde el colector al emisor.
Transistores PNP: Estos transistores tienen una capa de tipo N entre dos capas de tipo P. Cuando se aplica una señal de entrada en la base, la corriente fluye desde el emisor al colector.
Transistores de efecto de campo (FET) 🚀
Los FET son dispositivos de tres terminales llamados compuerta (G), drenaje (D) y fuente (S). Se clasifican en dos categorías:
Transistores de efecto de campo de tipo N (nMOS): En estos FET, una señal de entrada positiva en la compuerta permite que los electrones fluyan desde la fuente al drenaje.
Transistores de efecto de campo de tipo P (pMOS): En los FET de tipo P, una señal de entrada negativa en la compuerta permite que los huecos (portadores positivos) fluyan desde la fuente al drenaje.
Características principales de los transistores 🌟
Los transistores tienen varias características clave, como la capacidad de amplificación, el voltaje y la corriente máximos, y el tipo de material semiconductor utilizado. Estas características son importantes para elegir el transistor adecuado para tu proyecto.
En resumen, los transistores son componentes esenciales en la electrónica moderna, y comprender sus tipos y cómo funcionan es crucial para diseñar y construir proyectos electrónicos efectivos.
