El potenciómetro de ajuste del módulo azul da una vuelta de más. El multímetro, que “estaba en la otra mesa”, llega tarde. La salida que iba a ser 5,0 V se fue a 12 V porque la entrada era 12 V y el potenciómetro quedó al extremo… y el ESP32, el router pequeño o la tira lógica de 5 V ya no contestan. Así termina la mitad de los módulos LM2596 que mueren en el taller: no falló el chip primero; falló el hábito de medir antes de conectar la carga.
El LM2596 es un regulador buck (step-down): baja una tensión continua más alta a una más baja con mucha mejor eficiencia típica que un lineal 7805 cuando la diferencia de voltaje y la corriente importan. En forma de módulo hobby (placa azul/roja con potenciómetro de ajuste y a veces voltímetro USB) es el hermano de banco del boost MT3608. Uno baja; el otro sube. Confundirlos es el chiste cruel del cajón de fuentes.
Esta guía es de aficionado: polaridad, ajuste a vacío, límites de corriente reales, ripple, cuándo un lineal sigue ganando, y la disciplina de multímetro que también predicamos en MT3608 sin quemarlo.
1. Qué hace un buck y qué no promete el módulo azul
Un convertidor buck toma energía de una entrada DC y la entrega a una salida DC menor o igual (en la práctica, necesitas un margen: no pides 12,0 V perfectos desde 12,1 V con carga). Usa un interruptor (interno al CI o al diseño del módulo), un inductor, diodo o sincronización, y condensadores.
Sirve para:
- Bajar 12 V de batería o fuente de CCTV a 5 V para Arduino / periféricos.
- Bajar 19 V de notebook a 9 V o 12 V de proyecto (con cuidado de corriente y calor).
- Alimentar lógica 5 V desde un rail de robot de 12 V sin desperdiciar tantos vatios como un 7805 a 1 A.
No sirve para:
- Subir tensión (eso es el MT3608 u otro boost).
- Aislar galvánicamente (no es transformador de red).
- Ser “fuente de laboratorio de 3 A continuos eternos” porque la serigrafía del PCB dice 3 A.
Los módulos genéricos publicitan rangos del estilo entrada hasta ~35–40 V y salida ajustable desde ~1,25 V hacia arriba (valores típicos de familia LM2596-ADJ y clones). Tu unidad concreta puede traer voltímetro, USB, o bornes distintos: lee la serigrafía IN+ IN− OUT+ OUT−.
2. Las partes del módulo y qué necesitas para la primera prueba
| Elemento | Rol | Nota de taller |
|---|---|---|
| Bornes IN+ / IN− | Entrada | Polaridad crítica |
| Bornes OUT+ / OUT− | Salida | Mismo cuidado |
| Potenciómetro de ajuste (potenciómetro) | Ajuste Vout | Multivuelta en módulos mejores; simple en baratos |
| LED de encendido | Solo indica que hay vida | No calibra voltaje |
| Voltímetro de a bordo (si trae) | Lectura orientativa | Calibra con multímetro de confianza |
| Condensadores e inductor |
Primera prueba (sin carga sensible):
- Fuente de entrada conocida (ej. 12 V de banco con limitación de corriente si tienes).
- Multímetro en DC en la salida.
- Ajusta el potenciómetro de ajuste hasta el voltaje deseado.
- Recién ahí conectas Arduino, ESP, router, radio, etc.
El módulo LM2596 con voltímetro ayuda a ver un número, pero el número del display barato puede mentir 0,1–0,3 V o más: suficiente para poner incómodo a un ESP32 si apuntabas a 3,3 V con un LDO aguas abajo mal dimensionado.

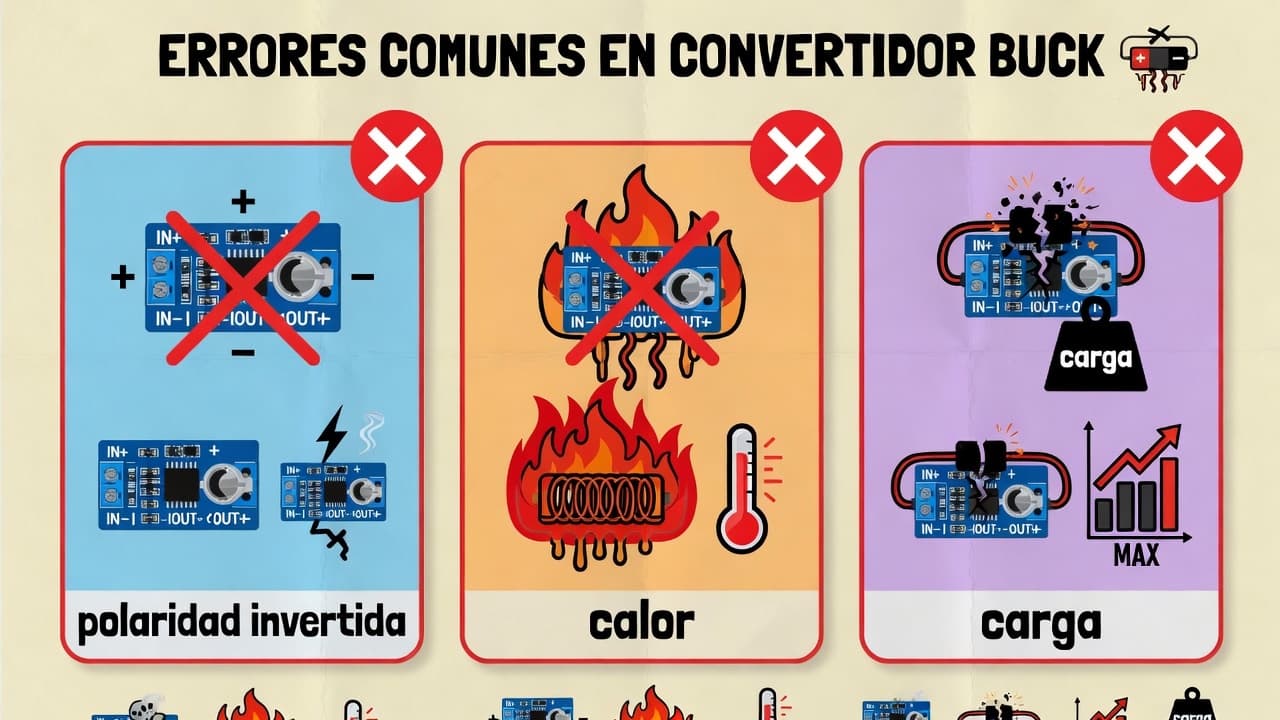

3. Polaridad, GND común y el error que invierte humo
Polaridad
- IN+ al positivo de la fuente de entrada.
- IN− al negativo.
- OUT+ al positivo de la carga.
- OUT− al negativo de la carga.
Inversión de entrada en módulos sin protección seria puede matar el CI en un parpadeo. No hay “modo aprendizaje” gratuito.
GND común en sistemas mixtos
Si el Arduino se alimenta del LM2596 y un sensor se alimenta de otra fuente, las tierras deben unirse si comparten señales digitales. Si no, el “5 V” es un globo sin referencia.
No pongas boost y buck en serie a ciegas
Cadena 5 V → MT3608 → 12 V → LM2596 → 5 V es un calentador de ineficiencias y un generador de oscilaciones raras. Usa la topología mínima: si ya tienes 12 V, buck a 5 V; si tienes 3,7 V de litio y necesitas 12 V, boost (con sus límites).
4. Procedimiento de ajuste que no asesina la electrónica
Paso a paso
- Confirma la entrada con multímetro (¿es 12 V o se fue a 18 V el adaptador sin carga?).
- Conecta solo el LM2596 a la entrada.
- Multímetro en OUT.
- Gira el potenciómetro de ajuste lento. En potes baratos, un grado es un salto.
- Deja la salida en el valor objetivo a vacío (ej. 5,05 V si esperas caída leve con carga).
- Conecta la carga.
- Vuelve a medir bajo carga. Si cayó a 4,6 V, o la fuente de entrada se dobla, o el módulo se va de regulación, o los cables son delgados.
Carga sensible (ESP32, Raspberry, radio)
Ajusta primero con una carga de prueba (resistencia de potencia o una tira LED con su corriente conocida) si puedes. Si no, ajusta a vacío un pelín por encima del mínimo aceptable y monitorea al conectar.
Voltímetros USB del módulo
Útiles para no ir a ciegas en el campo; no reemplazan el multímetro cuando la tolerancia es chica (cargas a 3,3 V vía regulador adicional, ADCs por divisor, etc.).
5. Mitos de corriente: “3 A” en la serigrafía
| Afirmación de foro | Realidad de banco |
|---|---|
| “El LM2596 da 3 A siempre” | 3 A es un techo de familia en condiciones ideales de datasheet; el módulo barato se calienta y limita antes |
| “Si no se apaga, aguanta” | Puede estar en zona de estres térmico acumulando falla |
| “Más inductor de otro módulo = más amperios” | Sin rediseño térmico y de layout, no |
| “El chip está frío, está bien” | mide en la carcasa del regulador y en el inductor tras 10 min a tu corriente real |
| “Con disipador chico ya es fuente de lab” | Mejor, no mágica |
Estimación térmica grosera: la potencia que no llega a la salida se va en calor (pérdidas de conmutación + resistivas). A mayor (Vin − Vout) × I en un lineal, el calor es brutal; en buck es menor, pero no cero. Un 12 V → 5 V a 2 A es un escenario donde el buck brilla frente al 7805; un 24 V → 5 V a 2 A en un módulo sin aire y sin cobre sigue pudiendo ponerse muy caliente.
Práctica recomendada de aficionado:
- Diseña a 50–70 % de la corriente de marketing del módulo.
- Si necesitas cerca de 3 A de forma continua, elige un módulo de más capacidad, una fuente de banco, o un diseño con CI y PCB pensados para esa corriente.
- Cables y bornes de pin header finos son el fusible no documentado.
6. Buck vs regulador lineal (7805 y familia)
| Criterio | Buck LM2596 (módulo) | Lineal 7805 |
|---|---|---|
| Eficiencia con gran (Vin−Vout) | Suele ganar | Pierde en calor |
| Ruido / ripple | Hay ripple de conmutación (decenas–cientos de mV típicos según diseño y carga) | Más “quieto” en muchas apps de audio/ADC |
| Complejidad | Módulo listo; potenciómetro de ajuste | Fijo 5 V (o ADJ con dos R) |
| Precio hobby | Bajo | Bajo |
| Caída mínima | Necesita headroom de buck | Dropout del lineal |
Cuándo el lineal aún gana:
- Corriente chica (50–100 mA) y simplicidad.
- Post-regulación: buck a 6–7 V + LDO a 5,0 V limpio para ADC sensible.
- Proyectos de audio donde el silbido del inductor te vuelve loco.
Cuándo el buck es la herramienta correcta:
- Robot 12 V → 5 V lógica a 0,5–1,5 A.
- Alimentar varios módulos (PIR, ultrasónico, buzzer) desde batería.
- Evitar el “7805 como plancha” a 1 A desde 12 V ((P \approx 7) W de calor: insostenible sin disipador gordo).
7. Ripple, interferencia y sensores que “enloquecen”
El ultrasónico que da lecturas locas, el ADC que tiembla, el nRF que pierde paquetes: a veces no es el sketch; es la fuente.
Mitigaciones de taller:
- Condensador electrolítico extra en la salida del módulo (valores típicos de banco: 100–470 µF, voltaje holgado) + cerámico 100 nF cerca del IC alimentado.
- Cable de OUT corto al MCU.
- Separar motor (ruido) de lógica: mismo pack de batería, regulación aparte o al menos filtro LC/ferrita.
- No enrollar el cable de antena al inductor del buck.
Si alimentas un sensor ultrasónico sellado y un Arduino desde el mismo LM2596, y además un motor en el 12 V crudo, el motor puede tumbar la entrada y el buck se sale de regulación un instante: una caída de tensión que reinicia el micro. Cap de entrada en el buck y fuente capaz de corriente de pico ayudan.
8. Relación con el MT3608: el hermano opuesto
| LM2596 buck | MT3608 boost | |
|---|---|---|
| Dirección | Baja Vin → Vout | Sube Vin → Vout |
| Riesgo clásico | Salida alta por potenciómetro de ajuste si no mides | Salida altísima a vacío si el pote está al máximo |
| Uso típico | 12 V bat → 5 V lógica | 3,7 V Li-ion → 9–12 V |
| Disciplina | Medir antes de la carga | Igual o más estricto |
No uses el MT3608 “porque el LED del módulo se ve igual de azul”. Lee la referencia impresa en el integrado o en la placa. El artículo MT3608 sin quemarlo es lectura obligatoria si también jugas a subir tensión.
9. Síntomas de falla y diagnóstico rápido
| Síntoma | Causas probables | Qué hacer |
|---|---|---|
| Vout = 0 | Sin entrada, fusible, CI muerto, potenciómetro de ajuste roto, corto en salida | mide Vin; desconecta carga; olfato a quemado |
| Vout ≈ Vin | No regula (CI en falla abierta de switch, o modo raro) | No conectes carga 5 V; descarta módulo |
| Vout inestable | Potenciómetro de ajuste sucio, carga pulsante, entrada débil | Retoca pote; prueba con carga resistiva; mide Vin bajo carga |
| Silbido audible | Magnetostricción del inductor a carga parcial | Normal en algunos; si molesta, otro módulo o frecuencia distinta |
| Muy caliente a 1 A | Módulo clónico débil, poco cobre, Vin alto | Baja corriente, mejora aire, o cambia de fuente |
Si el módulo huele a barniz y el inductor está descolorado, no “reajustes el pote”: reemplaza.
10. Buenas prácticas de instalación en robot o gabinete
- Fija el módulo: no flote de los cables.
- Alivio de tensión en bornes.
- Agujero de ventilación si va a >1 A continuo.
- Etiqueta con marcador la Vout medida (“5.02 V @ 0,4 A”) — el yo-del-futuro lo agradece.
- Si el proyecto es de campo (tanque, exterior), protege de humedad; el potenciómetro de ajuste abierto es un imán de oxidación.
Para lógica de potencia aguas abajo (reles, tiras), un MOSFET low-side logic-level es el compañero natural; el pilar de qué es un MOSFET y el de transistores NPN/PNP cierran el mapa de drivers.
11. Caso de uso: robot 12 V con lógica 5 V (receta de cableado)
Escenario típico de aficionado en Colombia: pack de batería o fuente 12 V, motores en 12 V, Arduino/Nano y sensores en 5 V.
- 12 V crudo → drivers de motor (L298/L9110) y, si aplica, tiras LED de 12 V con su MOSFET.
- 12 V → LM2596 → 5,0 V → Arduino + PIR + ultrasónico + buzzer chico.
- GND común en un punto grueso cerca de la batería o del distribuidor.
- Cables de motor gruesos y cortos; el 5 V de lógica no viaja por el mismo par trenzado del motor si puedes evitarlo.
- Cap 100–470 µF en la salida 5 V del buck, junto al Arduino si el chasis es largo.
Si en algún momento necesitas 9 V o 12 V desde una celda de litio de ~3,7 V, no es trabajo del LM2596: es del MT3608, con la misma obsesión de medir a vacío. Mezclar boost hacia 12 V y buck de regreso a 5 V en la misma caja solo tiene sentido si la arquitectura de batería lo exige; si ya partes de 12 V, no inventes la ida y vuelta.
Arranque en frío y picos
Al conectar el pack, el buck carga sus caps de salida: hay un pico de entrada. Fuentes de pared flojas “plop” y se apagan. Baterías aguantan mejor. Si usas un adaptador de 12 V 1 A y pides 5 V 1,5 A más motores, el cuello de botella no es el potenciómetro de ajuste: es el VA de entrada.
12. Checklist de puesta en marcha (imprimible mental)
- Identifique IN y OUT; no están cruzados.
- mide Vin real.
- Ajuste Vout a vacío con multímetro de confianza.
- Verifique Vout con carga.
- Corriente de trabajo < ~70 % del marketing del módulo.
- Cables de potencia decentes.
- GND común con el resto del sistema de señales.
- No confundí el módulo con un MT3608.
- Etiqueta de voltaje pegada o escrita.
- Tras 10 min a corriente de trabajo, el módulo está caliente pero no “no se puede tocar 2 s”.
Preguntas frecuentes
¿Puedo poner 24 V a la entrada y sacar 5 V?
En muchos módulos de la familia, el rango de entrada llega a decenas de voltios (típico hasta ~35–40 V según clon). Aun así, a 24 V → 5 V y corriente alta el estres térmico sube. Empieza con poca corriente, mide temperatura a los 10 minutos, y no te fíes solo del “máx 35 V” de un listado.
¿El LM2596 reemplaza una fuente conmutada de pared?
Para un prototipo alimentado desde un adaptador DC ya seguro, sí como segunda regulación. No conectes el módulo buck directo a la red eléctrica (los 120 V del tomacorriente). Eso es otro universo (y otro riesgo): ver la cultura de seguridad de fuentes con TNY278.
¿Por qué a vacío mido bien y con motor se cae todo?
La fuente de entrada no da la corriente de pico, o el buck no aguanta el promedio, o el cable de 0,1 mm² es un fusible. Mide la entrada y la salida durante el arranque del motor.
¿Hace falta diodo de protección en la entrada?
Un diodo en serie en IN+ salva de polaridad invertida a costa de 0,3–0,7 V de caída y calor. En proyectos caros, vale. En algunos módulos hay protección MOSFET ideal o nada: asume nada hasta demostrar lo contrario.
¿Puedo ajustar a 3,3 V para un ESP32?
Sí en muchos ADJ, pero el ripple y la precisión del potenciómetro de ajuste importan más. Muchos aficionados bajan a 5 V con el LM2596 y dejan el regulador 3,3 V del propio ESP/placa. Si alimentas 3,3 V crudo al nodo de un módulo que espera 5 V en periféricos, revisa cada chip.
¿LM2596 o AMS1117?
AMS1117 es lineal (LDO de bajo costo). Para 12 V → 3,3 V a 800 mA, el 1117 se cocina. Para esa diferencia, buck. Para 5 V → 3,3 V a 200 mA, el lineal suele ser simple y suficiente.
El LM2596 de módulo es una herramienta de bajar voltaje con menos calor que un lineal bruto, no un genio de 3 A eternos. La regla de oro es la misma que con el boost: multímetro primero, carga después. Polaridad correcta, ajuste a vacío, verificación con carga, y corriente con margen. Si necesitas subir en vez de bajar, suelta el buck y pasa al MT3608 con la misma disciplina — no con más prisa.
